手动式薄板剪切工装结构三维设计

　　这款手动剪切结构主要面向小型钣金加工场景、五金维修工位以及教学实训场景设计，区别于大型液压或数控剪板设备，它不需要外接动力源，完全依靠手动操作的杠杆力完成薄板裁切，适合厚度1.5mm以下的冷轧钢板、1mm以下的铝板以及0.8mm以下的不锈钢薄板的定长裁切作业，在小型五金作坊、模型制作工坊、职校实训车间这类没有大型剪切设备、或者裁切批量小、板材尺寸零散的场景下，实用性远高于大型设备，不需要提前调试设备参数，也不需要占用固定的大安装空间，移动和临时部署都很方便。

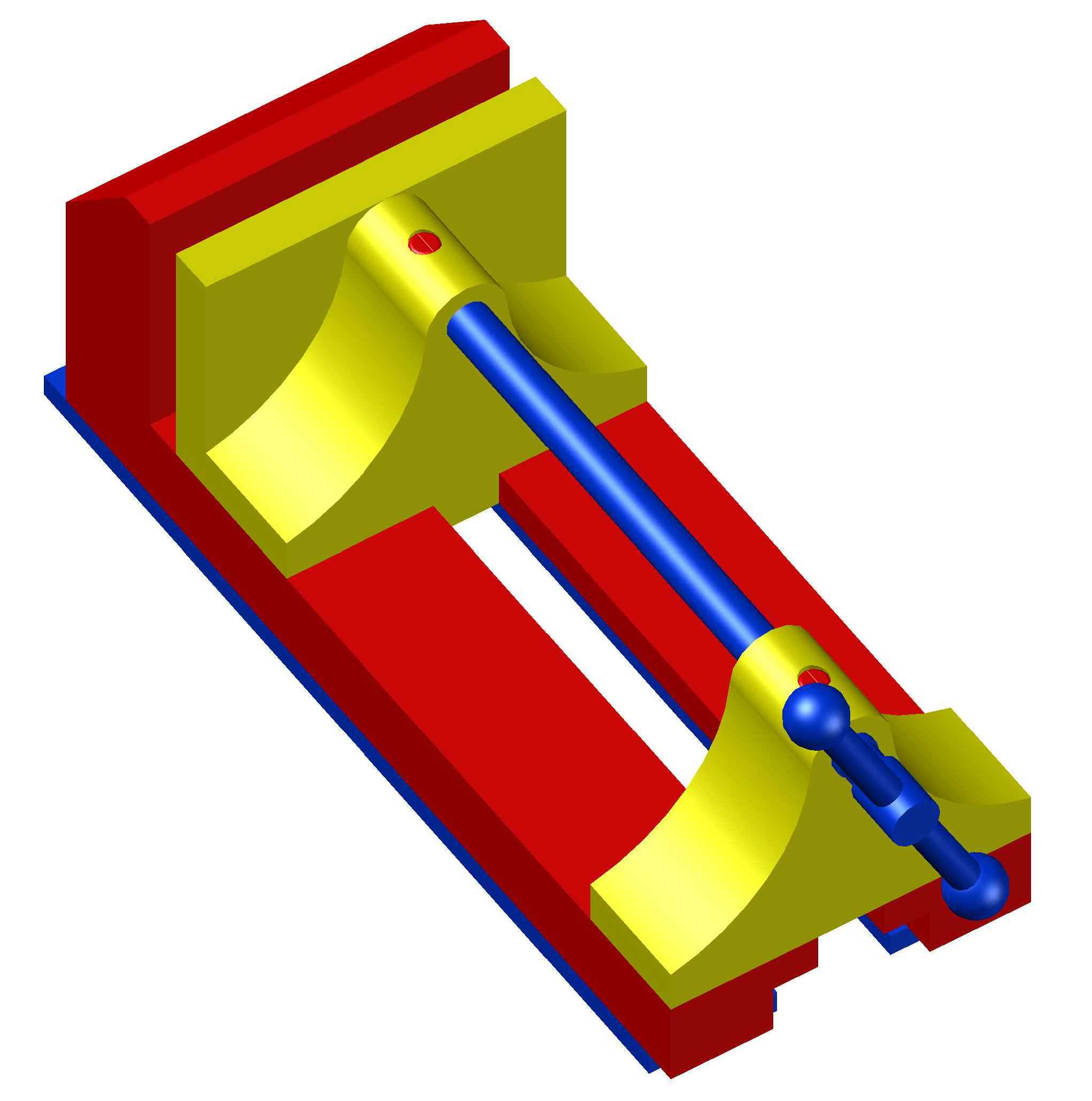

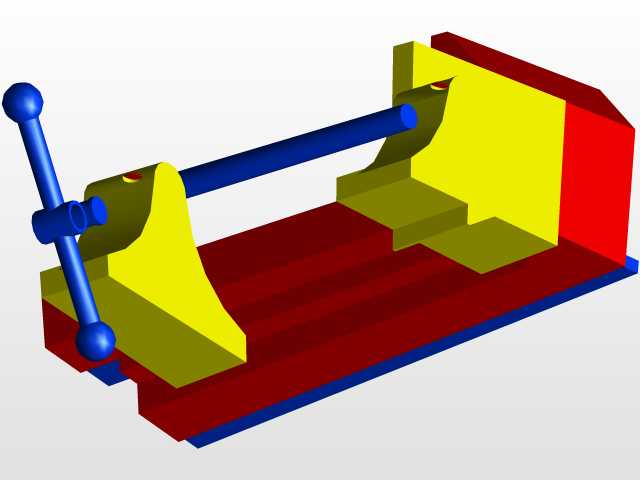

　　从结构设计逻辑来看，整个设备采用双导轨滑动式刀架布局，底部的两条平行红色基座是整个结构的安装基准，基座上加工有平行的导向槽，作为两个黄色刀座的滑动轨道，这种双导轨平行布局可以保证刀座在滑动过程中不会出现偏摆，避免裁切过程中因为刀架倾斜导致的切口毛刺、板材变形问题。两个刀座分别承担固定裁切刃口和活动施压的作用，中间的蓝色长杆是操作施力的核心传动件，杆身加工有梯形传动螺纹，和两个刀座内部的铜制螺母配合，转动端部的手柄时，两个刀座会沿着导轨相向或者反向移动，通过螺纹副的增力作用，把人手施加在手柄上的扭矩转化为刀座刃口处的剪切力，不需要额外的液压或者气动元件，结构可靠性更高，日常维护只需要定期在导轨面和螺纹副上涂抹润滑脂即可，故障点极少。

　　设计过程中优先考虑了操作的便捷性和安装边界的控制，整个结构的横向总长度控制在600mm以内，纵向宽度不超过250mm，整体高度低于180mm，不需要做专门的混凝土基础固定，只需要通过基座底部的四个安装孔，用螺栓固定在常规的木质或者钢制工作台面上就可以使用，工作台面的承重只需要满足不小于50kg即可，不需要额外做承重强化。刃口部分采用镶嵌式结构设计，裁切刃口用高碳工具钢单独淬火处理后通过沉头螺钉固定在刀座上，长期使用出现刃口磨损后，只需要拆卸沉头螺钉更换刃口条即可，不需要整体更换刀座，大幅降低了后期的使用成本。两个刀座的导向接触面都设计有储油槽，日常加注润滑脂后可以储存少量润滑油，在滑动过程中自动形成油膜，避免干摩擦导致的导轨面拉伤，延长设备的使用寿命。

　　在实际使用场景中，这款剪切结构可以完成直线边的定尺裁切，作业时只需要把待裁切的薄板沿着基座上的定位挡块靠齐，转动端部的球形手柄，两个刀座就会沿着导轨平稳靠拢，刃口接触板材后持续施加扭矩就可以完成整幅板材的裁切，裁切过程中板材不会出现翘曲变形，切口的直线度可以控制在0.1mm/100mm以内，完全满足小型钣金件的下料精度要求，不需要后续再做铣边或者打磨修边工序。和普通的手持式铁皮剪相比，它的裁切力度更均匀，不会出现手持式剪切时的板材折边、切口歪斜问题，操作人员的劳动强度也更低，连续作业时不容易出现手部疲劳。和大型剪板机相比，它的采购成本极低，占用空间小，不需要专门的操作人员培训，新员工只需要简单讲解操作要点就可以上手使用，对于小批量、多规格的薄板下料作业来说，投入产出比远高于大型设备。

　　结构建模过程中对所有的配合面都做了公差适配，导轨和刀座的滑动配合采用H7/g6的间隙配合，既保证滑动过程无卡滞，又不会因为间隙过大导致刀座晃动；螺纹副采用Tr20×4的梯形螺纹，具备自锁特性，裁切过程中即使松开手柄，刀座也不会因为板材的反弹力出现回退，保证作业过程的安全性。端部的操作手柄设计成球形端头，转动时手掌和手柄的接触面积更大，施力更舒适，手柄和螺杆之间采用销钉固定，长期使用出现磨损后可以单独更换手柄。整个结构的所有零部件都采用常见的标准型材和机加工件，没有特殊定制的异形零件，生产加工难度低，普通的机加工车间就可以完成全部零件的加工和装配，不需要专用的加工设备，适合小规模的批量生产，也适合实训场景下作为机械装配、公差配合的教学实操模型，让学员直观理解螺纹传动、导轨导向、剪切力传递的实际结构形式。
