SUGINO一体式伺服钻孔动力头结构

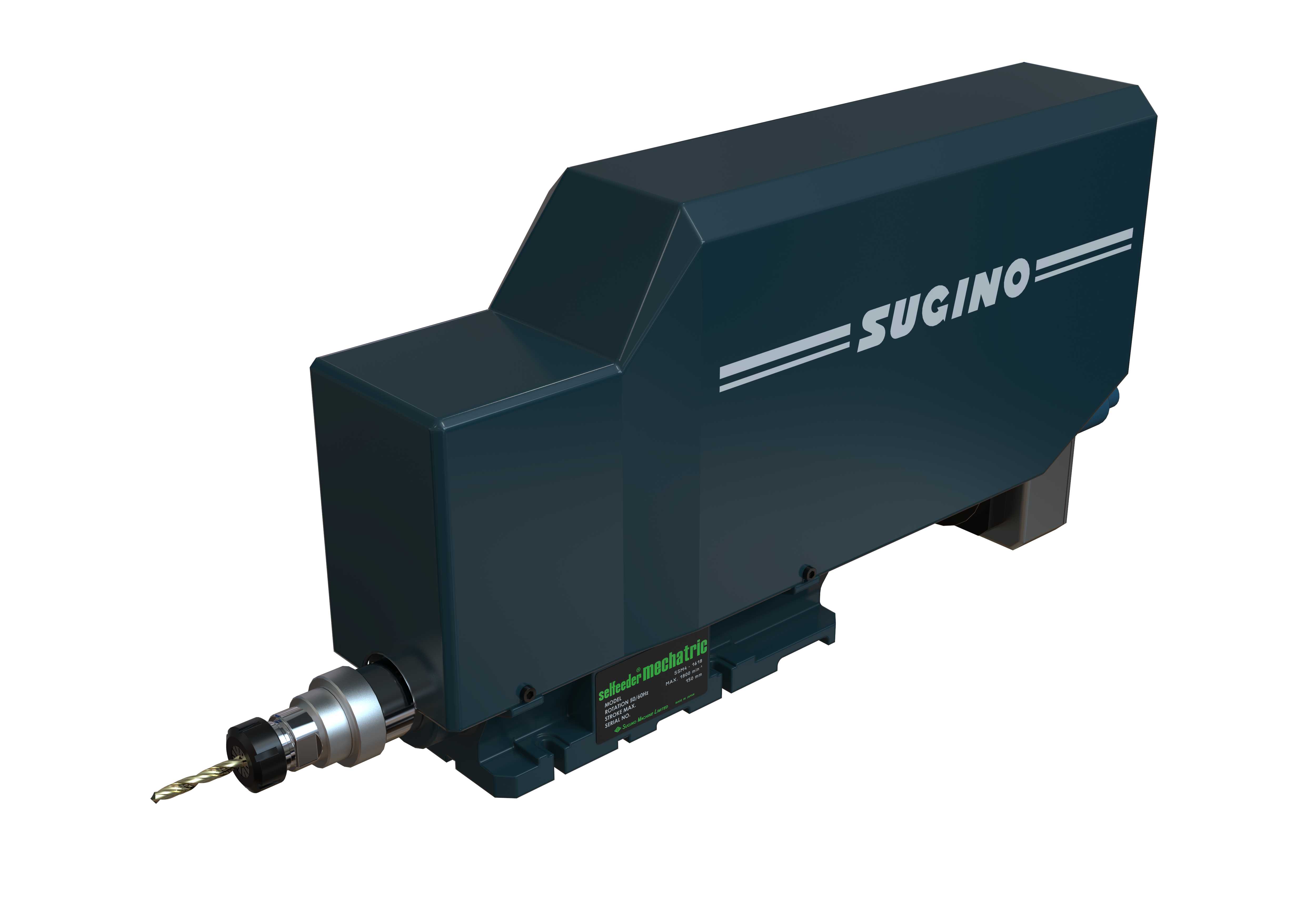

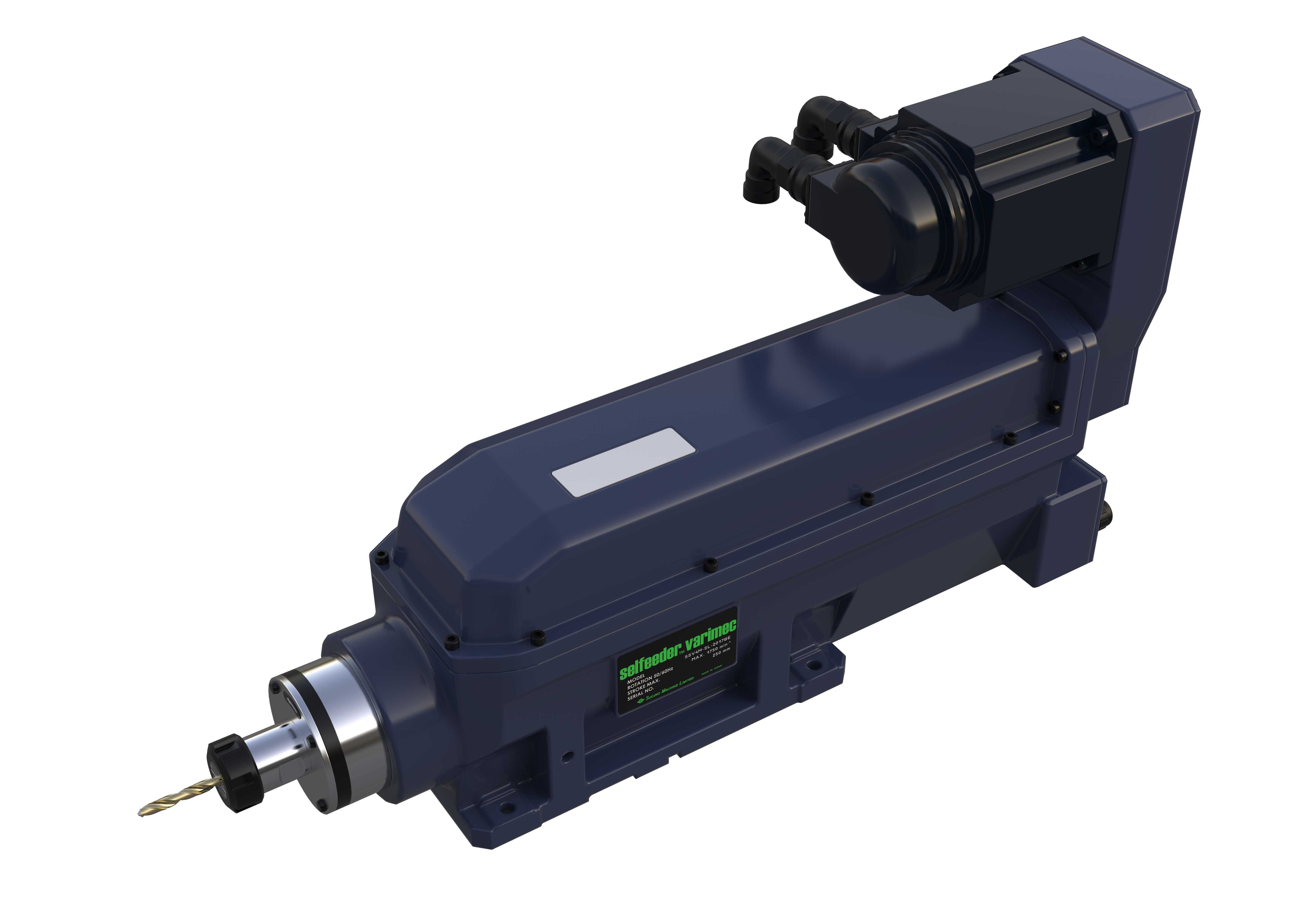

　　这款钻削动力头的三维结构完整还原了设备的实际装配关系，从前端的ER夹头锁紧结构到后端的驱动壳体，每一处安装面、定位槽都按照实物测绘的尺寸做了还原，没有做简化处理，方便设计人员直接调用到专机布局方案中做干涉校验。在汽车零部件加工的自动线工位上，这类动力头常被布置在回转式组合机床上，针对缸盖、转向节这类铸件的侧向孔、斜向孔做钻削加工，相比传统的台钻主轴单元，它的进给行程内置在壳体内部，不需要额外外挂滑台，能大幅压缩专机的整体占地空间。设备的安装基准是底部的一体式安装导轨面，上面预留了成排的T型螺栓安装槽，安装时不需要额外做转接板，直接固定在机床的滑台座或者立柱安装面上即可，安装面的平面度公差在建模时按照实际安装要求做了基准约束，

　　调用模型时可以直接提取安装面做装配配合。前端的主轴输出端采用标准ER弹性夹头结构，兼容常规的直柄麻花钻、铰刀，夹头的锁紧螺母做了防滑滚花结构还原，主轴的径向跳动约束在0.005mm以内的精度等级，能满足铝合金、铸铁件的半精钻、精铰工序要求。壳体侧面的品牌标识区域做了凹陷的铭牌安装位，实际使用时可以粘贴设备参数铭牌，不会因为安装磕碰导致标识磨损。动力头的进给驱动集成在壳体内部，进给行程的限位靠内置的接近开关触发，模型里还原了侧面的传感器安装槽位，设计人员在做电气布局时可以直接提取传感器位置，排布走线槽的走向。在3C零部件的加工专机上，这类小型动力头也常被用来做笔记本金属外壳的定位孔钻削，因为整体重量较轻，

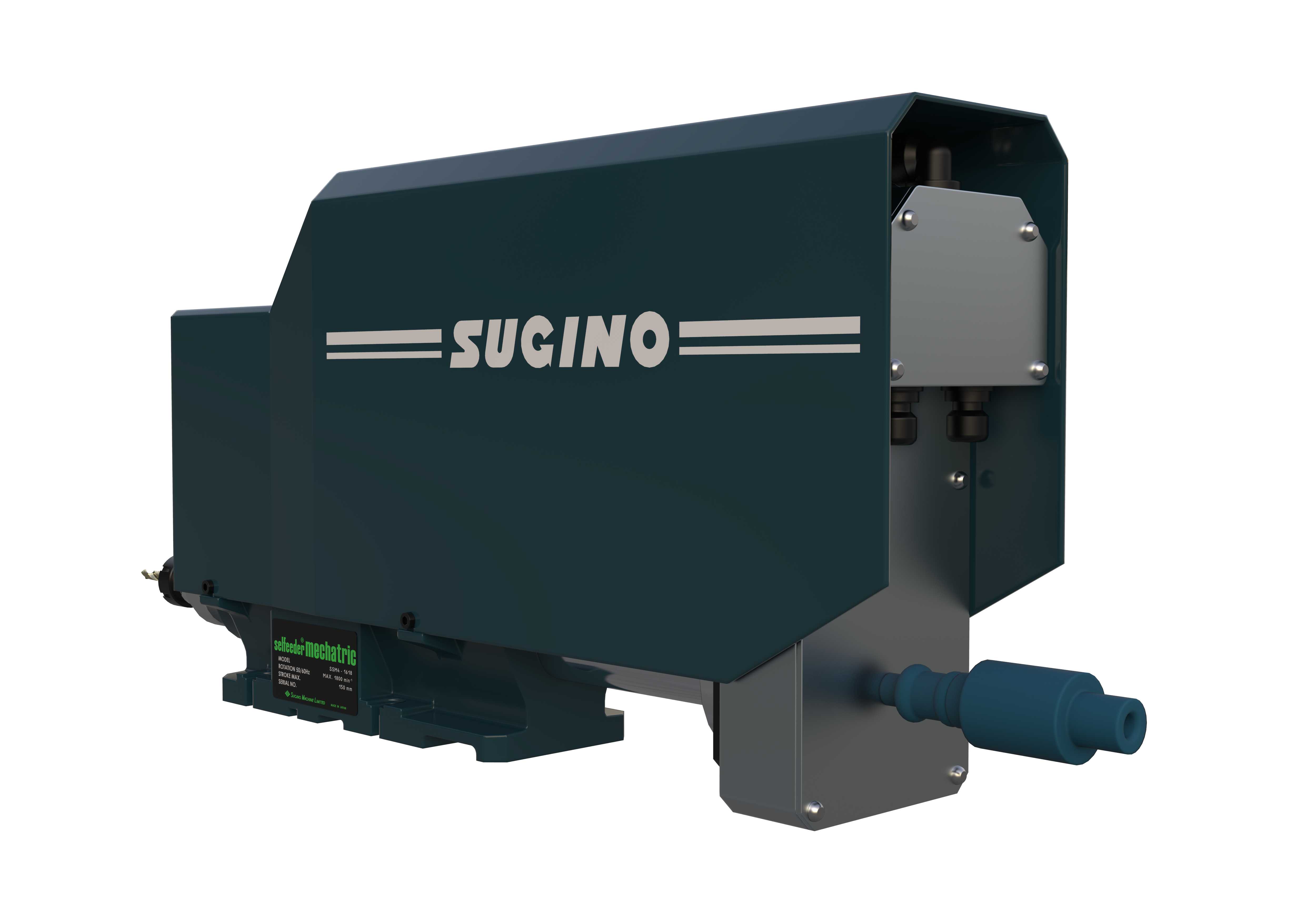

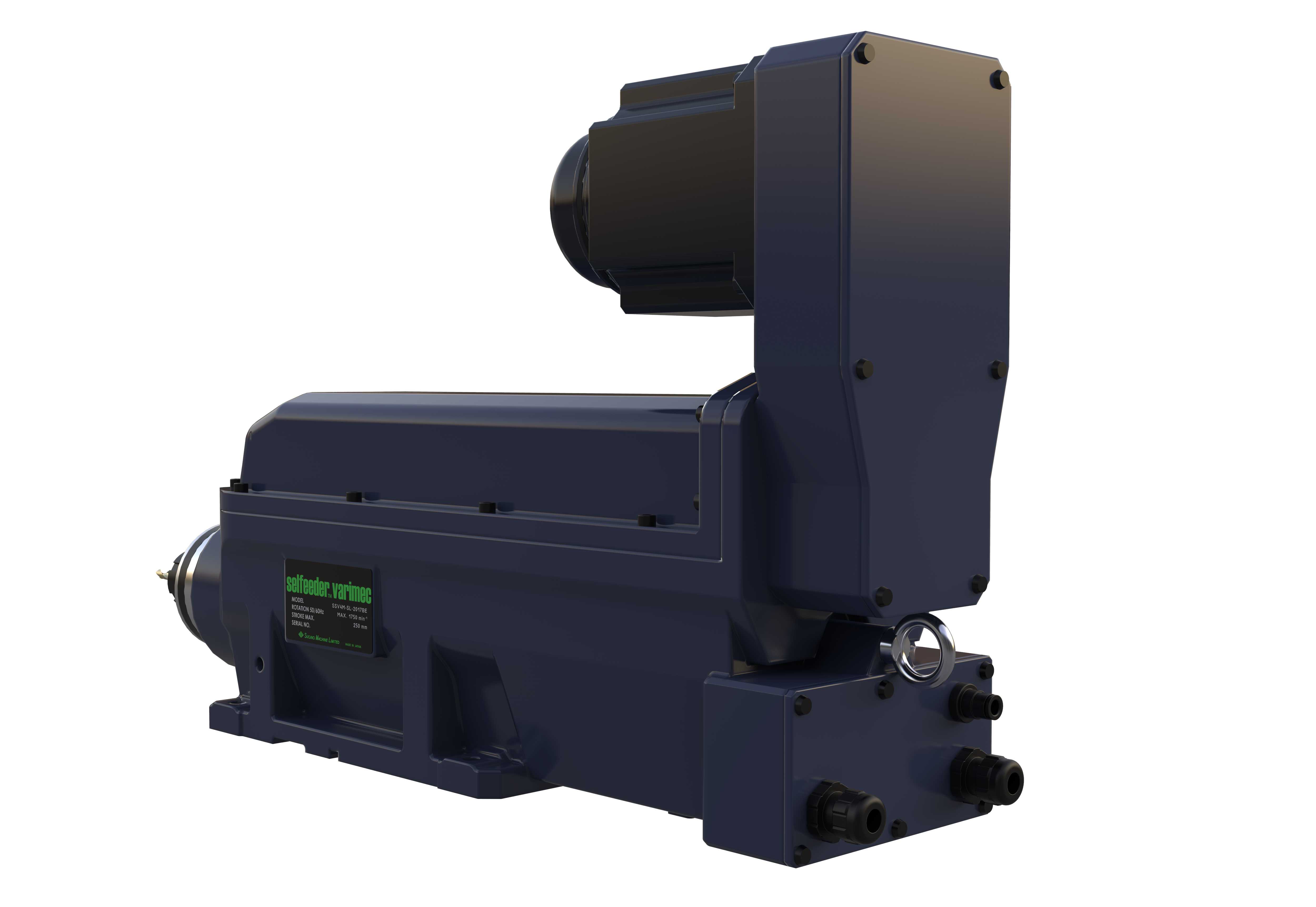

　　即使安装在小型线性滑台上也不会造成过大的负载，不会影响滑台的进给定位精度。建模时特意保留了壳体上的散热筋结构，实际连续钻削作业时，这些散热筋能增大壳体和空气的接触面积，带走主轴高速运转产生的热量，避免主轴热伸长影响孔位加工精度。前端的主轴部分做了密封结构还原，能阻挡加工时产生的切削液、铝屑进入主轴轴承腔，延长轴承的维护周期，在做机床防护设计时，只需要在前端加装简单的刮屑板即可，不需要额外设计复杂的密封防护结构。设备的气路、电路接口都布置在壳体的后侧下方，走线时可以顺着安装滑台的侧面排布管线，不会和前端的加工区域、刀具换刀路径产生干涉，在做多工位排布时，相邻两个动力头的最小安装间距可以压缩到120mm，适合密集孔位的加工工位布局。

　　主轴的转速范围覆盖1000到8000转，针对不同材质的工件可以调整对应的进给参数，模型里的主轴伸出端的行程限位做了明确的位置标记，做加工路径仿真时可以直接设置行程参数，模拟实际钻削的进给动作，不需要额外测量行程尺寸。壳体的边角都做了圆角过渡处理，没有尖锐的棱角，安装调试时不会划伤操作人员，也避免了安装过程中磕碰相邻的设备部件。在做专机的三维布局时，直接调用这个模型可以快速完成工位排布，校验刀具和工件夹具的干涉情况，比从零开始建模节省至少半天的结构绘制时间，模型的所有配合面都做了基准对齐，导入装配体后不需要额外调整位置就能直接做装配约束。
