多安装孔位异形法兰连接固定件结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:443984
  • 多安装孔位异形法兰连接固定件结构设计
  • 多安装孔位异形法兰连接固定件结构设计

  在流体管路布设、轻型设备机架拼接、工装夹具定位模块的装配场景里,这类带多安装孔位的异形连接固定件,往往承担着分散载荷、适配非规则安装面的核心作用,区别于标准圆形法兰的同轴对接逻辑,该构件的轮廓完全贴合实际安装空间的边界约束,没有多余的结构冗余。从实际装配逻辑来看,构件中心的大尺寸通孔是主通路预留位,既可以穿过大直径的管路、传动轴,也能作为主定位销的穿过孔,周边均匀分布的四个小尺寸通孔,是螺栓锁紧的固定位,孔位的排布特意避开了主通路的应力集中区域,每个安装孔周围都做了局部加厚的凸台结构,螺栓锁紧时的压应力不会直接传递到构件的薄壁区域,能有效避免长期受载后出现的板面翘曲、螺栓松动问题。设计阶段最先敲定的是中心主孔的通径尺寸,

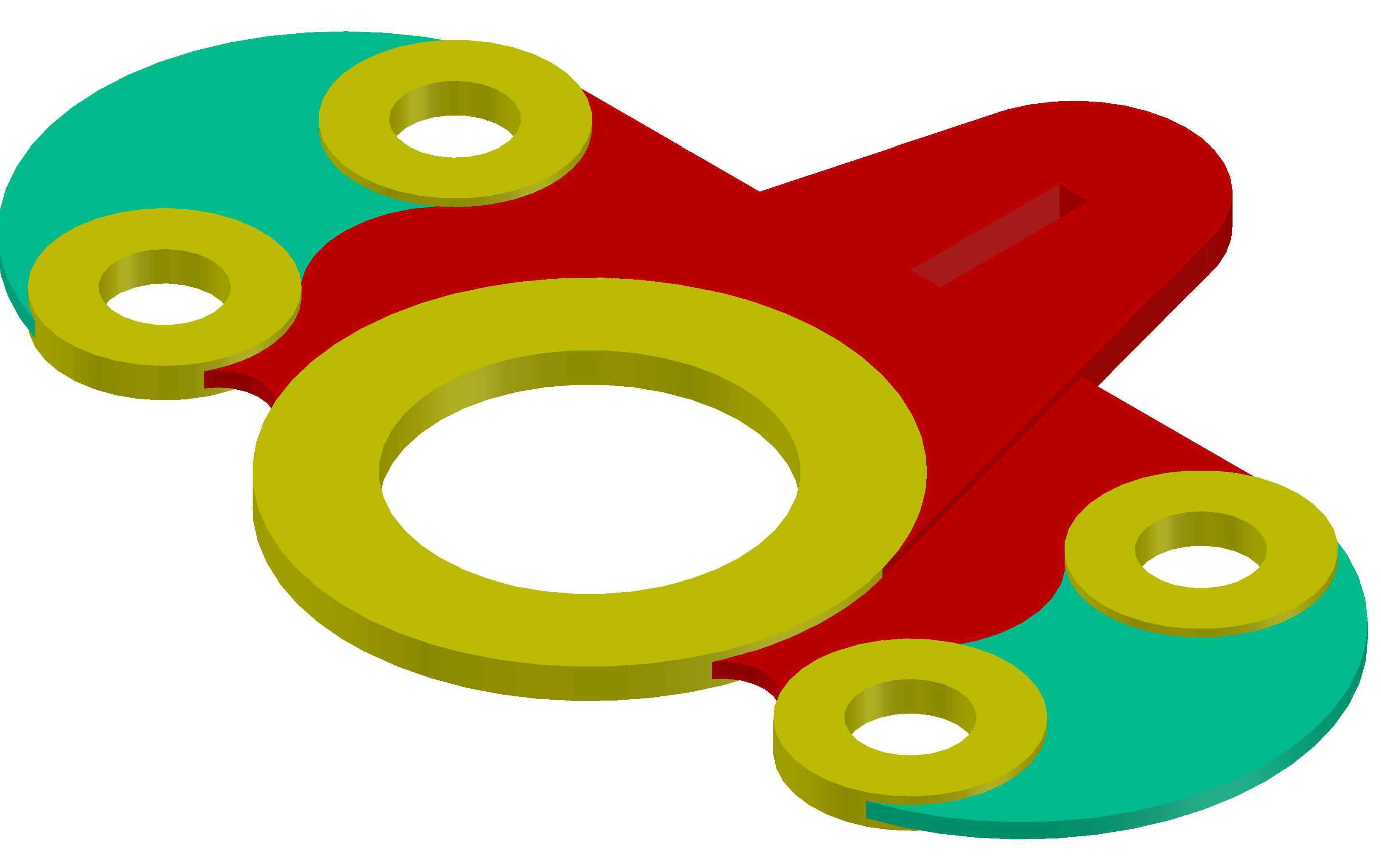

  这个参数直接决定了构件的核心适配范围,之后根据安装面的可用空间,把四个固定孔的位置调整到与相邻构件安装孔完全同轴的状态,轮廓边缘的异形曲面不是随意做的造型处理,而是完全避让开周边设备的突出结构,比如相邻位置的管路接头、传感器安装座、走线槽的预留空间,保证装配时不会出现结构干涉,不需要额外对周边构件做切割、打磨的适配修改。构件的厚度设计参考了常用连接法兰的壁厚标准,在保证整体刚性的前提下,尽可能减少材料的用量,不同颜色区分的区域其实是对应不同的装配贴合面,青绿色区域是与安装基座完全贴合的定位面,加工时平面度公差控制在0.1mm以内,保证装配后不会出现倾斜偏移,红色区域是与上方被连接件贴合的承载面,表面粗糙度要求略低于定位面,

  既能保证贴合紧密,也能适当降低加工成本。从安装边界来看,构件的最大外轮廓尺寸控制在适配的安装槽范围内,所有突出的凸台结构都没有超出安装面的边缘,螺栓从下方穿入时,手部或者拧紧工具的操作空间预留充足,不需要特殊的加长套筒或者转角工具就能完成锁紧操作。实际使用中,这类构件可以替代多个标准法兰拼接的组合结构,减少了装配环节的零件数量,也降低了多个拼接面之间出现泄漏、错位的概率,尤其是在空间紧凑的设备内部,不需要为了适配标准法兰的圆形轮廓额外预留多余的安装空间,能大幅提升设备内部的空间利用率。构件的转角位置都做了圆角过渡处理,没有尖锐的直角棱边,一方面是避免加工和装配过程中划伤操作人员,另一方面也能减少应力集中,在受振动载荷的工况下,

  圆角位置不会轻易出现疲劳裂纹。每个安装孔的孔径都预留了合理的公差范围,既能保证螺栓顺利穿过,也不会因为间隙过大导致定位偏移,孔口位置做了微小的倒角处理,去除钻孔产生的毛刺,也能引导螺栓顺利导入孔位,提升装配效率。这类结构的建模过程中,需要重点关注各个孔位的位置度公差,尤其是中心主孔与周边固定孔的相对位置,一旦偏差超过允许范围,装配时就会出现螺栓无法穿入、主通路与对接构件不同轴的问题,建模时需要先绘制整体的轮廓草图,确定各个孔的中心坐标后,再逐一拉伸切除出孔位,最后对凸台、圆角、倒角这些细节特征做处理,保证模型的参数完全符合实际加工的要求,导出的工程图可以直接用于数控加工的编程,不需要额外做尺寸修正。在静态载荷测试中,该构件的四个固定孔同时锁紧后,中心区域可以承受数倍于额定工作载荷的径向力,不会出现明显的形变,完全满足常规工业设备的连接固定需求,在有轻度振动的工况下,配合防松垫圈使用,也能长期保持锁紧状态,不需要频繁停机检查螺栓的紧固情况。
