多孔组合式异形安装连接板结构设计

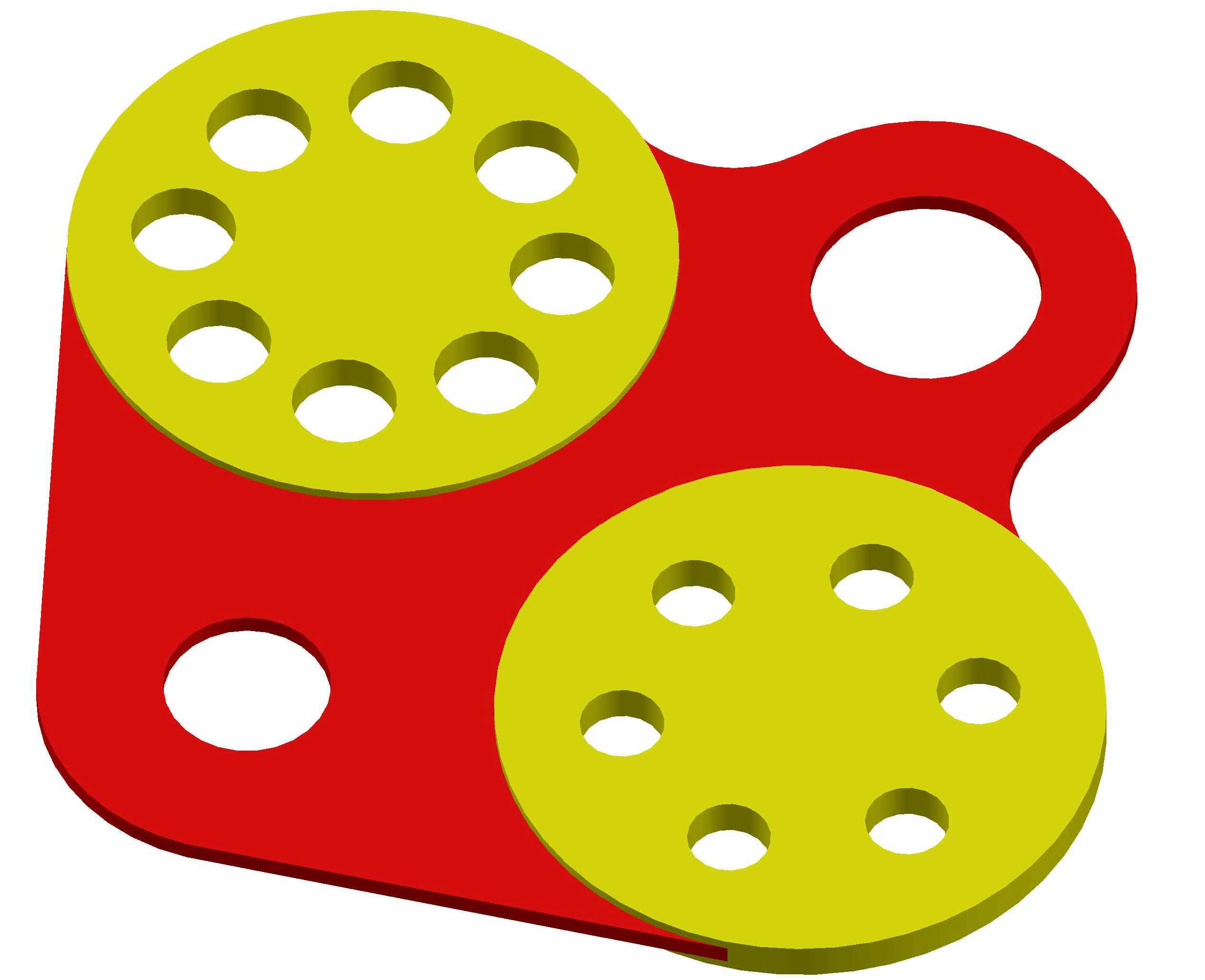

　　这款多孔组合式异形安装连接板，在做结构方案阶段就跳出了常规矩形安装板的设计思路，没有采用统一的板材厚度与规则轮廓，而是根据实际装配场景的空间约束，把基板轮廓做成了适配安装位的异形曲线造型，避免了安装时与周边相邻构件产生干涉。基板上预留的大尺寸通孔，是为了适配大规格紧固件或者管线穿过的需求，两个带密集小孔的圆形凸台，是和基板一体成型的结构，凸台的厚度比基板略厚，主要是为了提升局部连接位置的结构强度，避免频繁拆装紧固件的时候造成基板局部变形。

　　从实际应用场景来看，这类构件既可以用在小型机电设备的内部安装工位，用来固定小型控制模块、传感元件，也可以作为创意装饰构件用在展示装置、文创设备的外部拼接结构上，凸台上的小孔可以用来穿装小型固定螺丝，也可以作为定位销孔使用，不同孔径的孔位做了明确的尺寸区分，大孔的孔径匹配M10-M12规格的紧固件，凸台上的小孔适配M3-M4规格的小型螺丝，装配的时候不需要额外扩孔或者修配，能直接对应标准件的尺寸公差。

　　设计过程中首先确认了安装边界的约束条件，整个构件的外轮廓最大宽度控制在适配常规安装工位的尺寸范围内，不会超出安装面的预留空间，凸台的位置没有设置在基板的边缘，而是向内偏移了足够的距离，保证紧固件安装的时候有足够的操作空间，不会因为空间不足导致扳手或者电动工具无法就位。基板的边角位置都做了圆弧过渡处理，没有尖锐的直角，一方面是避免安装过程中划伤操作人员，另一方面也能减少应力集中，避免构件在受振动载荷的时候从边角位置产生裂纹。

　　两个圆形凸台的孔位排布做了差异化设计，其中一个凸台设置了八个均匀分布的小孔，另一个凸台设置了五个均匀分布的小孔，不同的孔数可以对应不同的安装定位需求，装配的时候可以根据需要固定的元件数量选择对应的凸台位置，不需要在基板上额外打孔，减少了现场二次加工的工作量。基板的厚度选择兼顾了轻量化与结构强度，在保证安装后不会产生翘曲变形的前提下，尽可能控制了板材的厚度，降低整体的重量，对于有轻量化要求的移动设备来说，这种设计能有效减少不必要的负载。

　　从安装适配性来看，异形的轮廓不是随意设计的曲线，每一段轮廓的弧度都对应了安装位周边的构件外形，安装之后能和周边结构完美贴合，不会留下多余的缝隙，也不会突出于安装面影响其他部件的运动轨迹。孔位的位置度公差控制在常规机械装配的要求范围内，能保证和配对安装的零件精准对位，不会出现孔位错位导致紧固件无法穿入的问题。凸台和基板的连接位置做了圆角过渡，避免了直角连接处的应力集中，即使设备运行过程中产生持续振动，连接位置也不容易出现断裂的情况。

　　这类结构在建模的时候需要注意凸台和基板的布尔运算一致性，保证两个零件是一个整体结构，不要出现分体建模导致的装配间隙，同时所有孔位的轴向都要垂直于安装面，保证紧固件安装之后能垂直受力，不会因为孔位倾斜导致紧固件受剪切力，影响连接的可靠性。表面处理可以根据实际使用场景选择喷塑、阳极氧化或者镀锌，不同的表面处理方式能适应不同的使用环境，在潮湿环境下使用可以选择镀锌或者喷塑处理，在有外观要求的展示场景下可以选择彩色喷塑，和设备整体的外观风格保持统一。
