带侧凸耳卡扣式矩形安装固定框

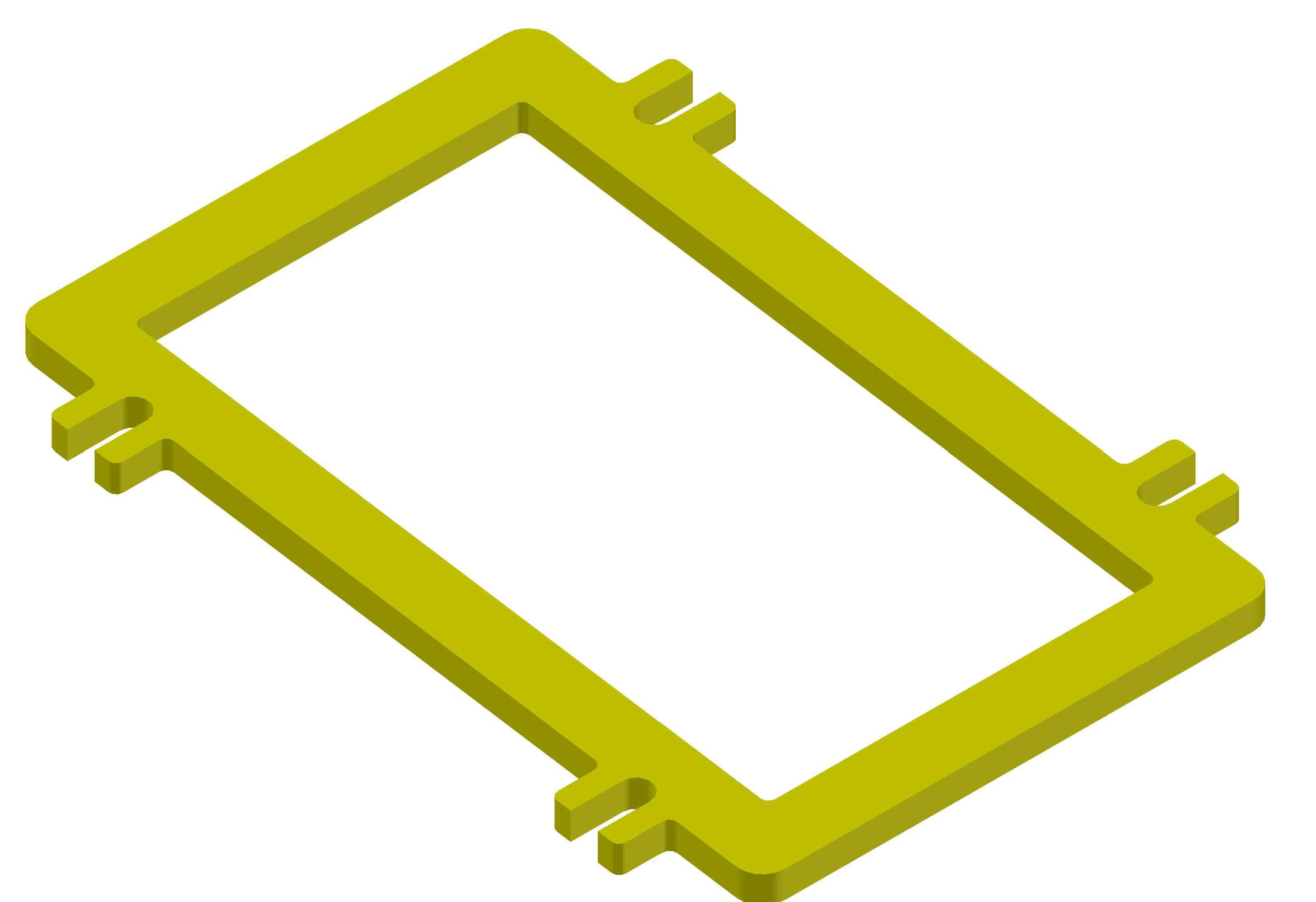

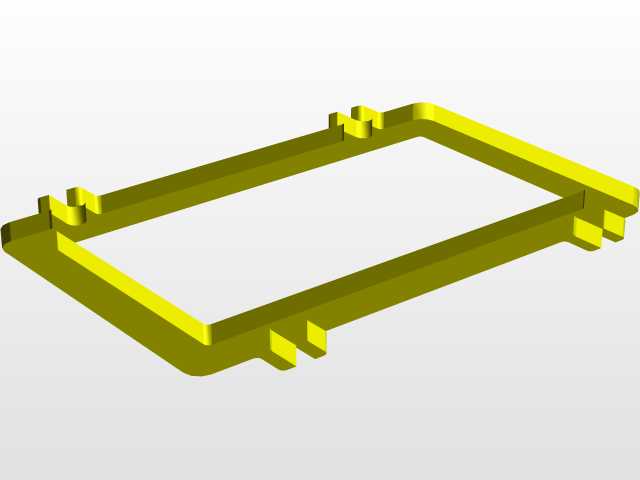

　　这款矩形框体结构在日常设备装配场景中，常作为内嵌部件的承托限位载体使用，比如小型显示模组、触控面板、装饰铭牌的安装固定场景，都能见到这类结构的身影。从结构本身来看，框体采用等截面的条料拼接成型，四个转角做了圆弧过渡处理，既避免了直角位置的应力集中问题，也能在装配过程中减少对操作人员的剐蹭风险，同时内嵌部件装入时，圆弧转角还能起到导向导入的作用，降低对位难度。框体四边外侧伸出的凸耳卡扣是整个结构的核心功能特征，每侧的凸耳都做了分叉式的卡槽设计，安装时不需要额外打螺丝或者点胶固定，只需要将框体对准安装基座的预留卡位，把凸耳卡入对应的卡槽内，依靠塑料或者钣金材质自身的弹性形变就能完成锁紧固定，装配效率比传统螺丝固定提升至少三倍，后期维护拆卸也只需要用平口工具轻轻撬开卡扣就能取出，不会对基座或者框体本身造成不可逆的损伤。

　　设计这类框体的时候，首先要确认的就是内框的净空尺寸，必须完全匹配被承托部件的外轮廓尺寸，单边预留0.1到0.2毫米的间隙，既不能间隙过大导致内嵌部件晃动异响，也不能间隙过小造成装配卡滞甚至压损内嵌部件。外框的整体尺寸要和安装基座的预留开孔完全契合，凸耳的伸出长度、卡槽的深度和宽度，都要和基座上的卡位尺寸做公差匹配，通常卡扣的配合公差控制在负0.05到0毫米之间，保证卡入后有足够的预紧力，不会因为设备运行的震动出现松脱。框体本身的截面厚度需要根据承载的部件重量做调整，如果承托的是重量较轻的塑料铭牌或者薄型显示片，壁厚1.5到2毫米就足够满足强度要求，如果承托的是带玻璃面板的显示模组，壁厚需要加到2.5到3毫米，同时转角位置可以做局部加筋处理，避免搬运或者装配过程中框体出现形变断裂。

　　从实际使用场景来看，这类结构除了工业设备面板的固定用途，在桌面文创装饰、办公隔断的标识安装场景也有广泛应用，比如办公工位的岗位牌框、桌面展示的装饰画外框，都可以采用这种卡扣式结构，不需要额外的固定配件，直接卡入预留的安装位就能完成装配，整体外观简洁利落，没有外露的螺丝头或者胶痕，视觉整体性更好。设计过程中还要注意安装边界的预留，凸耳外侧到框体外边缘的距离，要给安装基座的卡位壁厚留出足够空间，通常预留的尺寸不小于2毫米，避免基座壁厚不够导致卡扣卡入后基座出现开裂。另外框体的表面可以根据使用场景做不同的处理，如果是工业设备内部使用，不需要做特殊表面处理，只要保证飞边毛刺清理干净即可；如果是外露的装饰用途，可以做哑光喷砂或者皮纹处理，提升外观质感，也能减少使用过程中的指纹残留和划痕产生。

　　在三维建模过程中，这类结构优先采用草图绘制整体外轮廓和内轮廓，通过拉伸命令生成基础框体，之后单独绘制单侧的凸耳卡扣特征，通过镜像或者阵列命令生成其余三边的卡扣，能有效保证各个位置卡扣尺寸的一致性，避免因为逐个绘制出现尺寸偏差导致装配不匹配。建模时要注意卡扣位置的拔模角度设计，通常卡扣的插拔面做1到1.5度的拔模角，既方便注塑或者钣金冲压过程中的脱模，也能让卡扣卡入时的阻力更均匀，不会出现硬顶导致卡扣断裂的问题。对于转角位置的过渡，要保证内圆角和外圆角的同心度，避免壁厚不均导致注塑成型时出现缩痕，影响外观和结构强度。
