带圆弧支撑槽的组合式机加定位支座结构

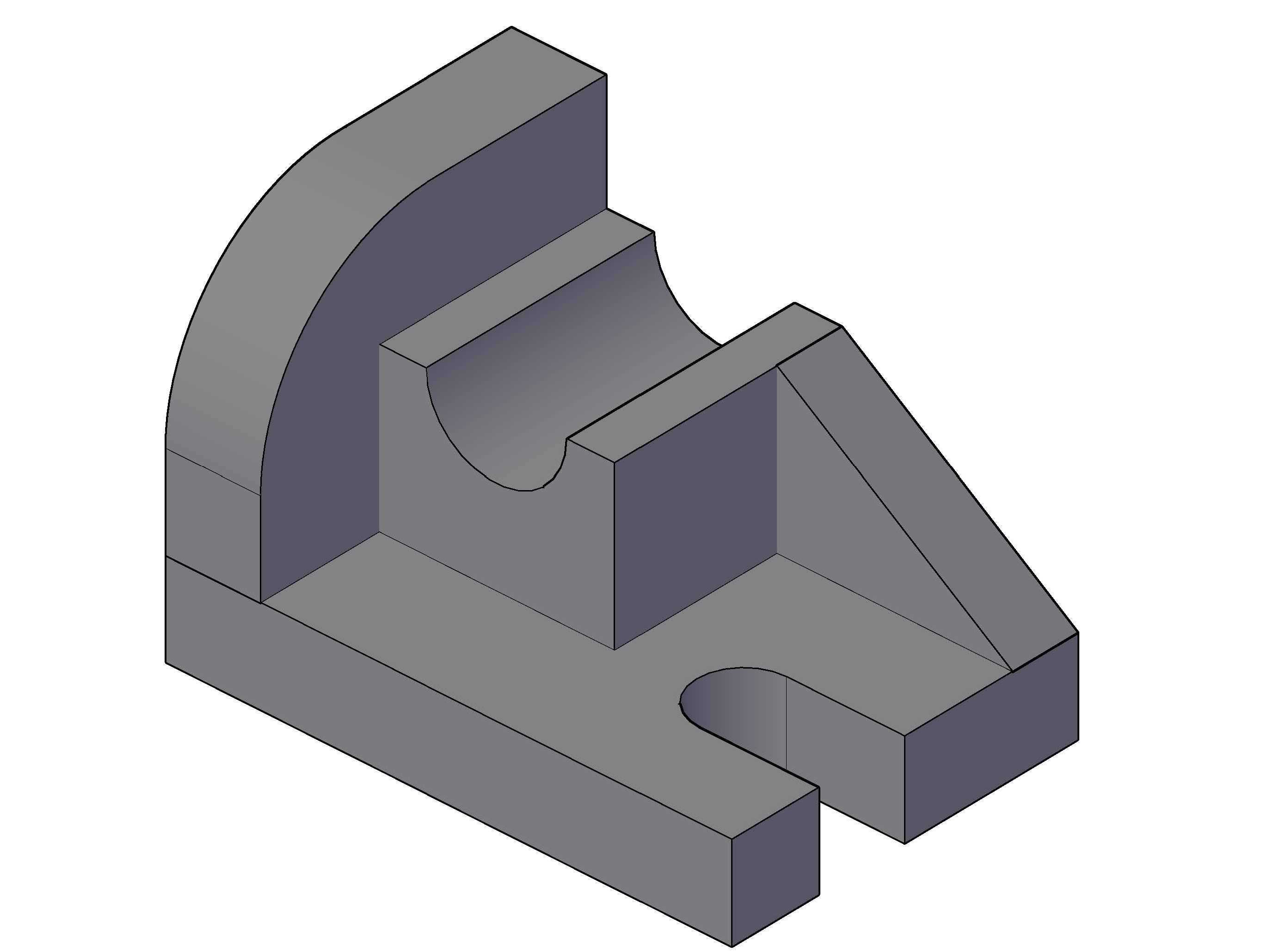

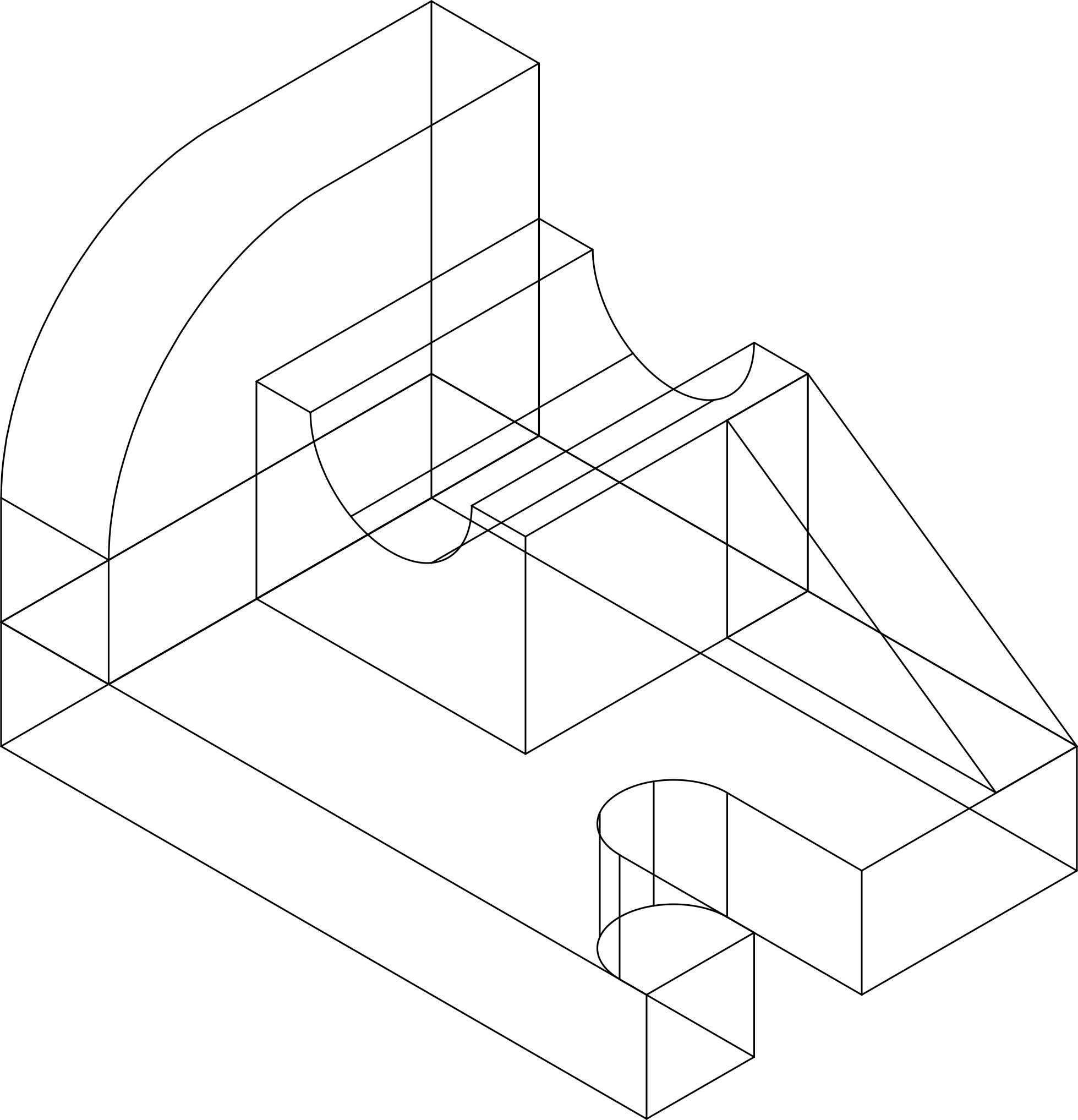

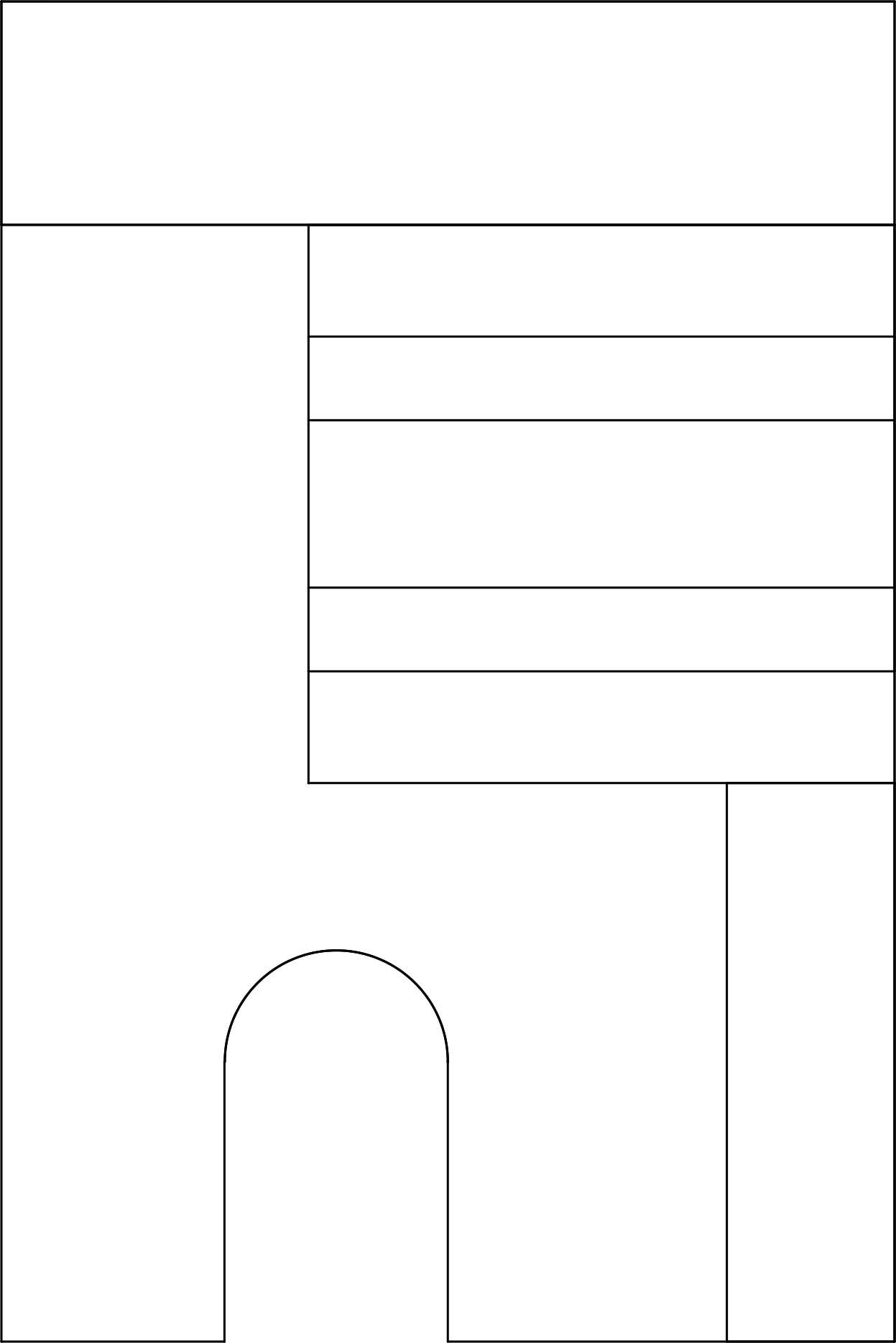

　　在常规的机加工装、小型自动化线体的工位定位环节，这类带圆弧支撑槽的组合式支座是很常见的承载定位构件，日常接触的工装设计里，这类零件往往承担着轴类工件的临时承托、小型功能模块的安装基准两类核心作用，很多时候新手建模容易忽略安装边界的细节，导致零件加工完成后无法适配现有工位的安装孔位，或是承托圆弧面的同轴度偏差造成工件定位偏移。从结构本身来看，底座部分做了前侧开口的U型避让槽，这个设计不是随意添加的，主要是为了适配工位上已有的T型槽安装条，安装时不需要从滑轨端部穿入，直接从侧面卡入就能调整位置，比全封闭底座的安装效率提升不少，底座的厚度方向预留了足够的沉头孔空间，安装螺栓锁紧后不会突出底座底面，保证整个支座放置在工作台面时没有虚位。

　　后侧向上延伸的圆弧立板，是整个支座的主要受力支撑部分，圆弧过渡的设计相比直角立板，能有效降低应力集中系数，在承受侧向的工件压紧力时，不会出现立板根部开裂的问题，立板和底座的连接位置做了等厚度的实体衔接，没有做减重挖槽，主要是考虑到这类支座经常要承受反复的装夹冲击力，实体结构的抗振性比镂空结构好很多，不会因为长期的冲击出现连接位置松动。中间的内凹圆弧支撑槽，尺寸是按照常用的直径20-30mm的轴类工件外圆匹配的，槽面的粗糙度要求控制在Ra1.6以内，避免刮伤工件的加工表面，支撑槽两侧的凸台是用来安装侧向压紧块的，凸台上预留了两个螺纹孔的安装位置，压紧块可以沿着凸台的平面调整前后位置，适配不同直径的工件装夹，

　　不需要更换整个支座就能覆盖一定尺寸范围的工件装夹需求。右侧的三角加强筋，连接了右侧凸台和底座平面，这个加强筋的厚度和立板厚度保持一致，主要是抵消工件装夹时产生的侧向倾覆力矩，很多人设计加强筋的时候会把筋的高度做的过高，反而干涉工件的取放，这个结构里的加强筋顶部高度刚好低于支撑槽的最低点，既保证了支撑强度，又不会对工件上下料造成阻碍。整个零件的外形尺寸控制在长度120mm、宽度80mm、总高度90mm的范围内，安装边界上，底座的安装槽宽度适配14mm的T型螺栓，所有的棱边都做了C1的倒角处理，没有尖锐的边角，避免操作人员安装调整时被划伤。建模的时候要注意几个关键的形位公差要求：支撑槽的圆弧面和底座底面的平行度要控制在0.02mm以内，

　　保证工件放置后轴线和工作台面平行，立板的后侧平面和底座侧面的垂直度公差不超过0.03mm，方便后续在立板上加装检测传感器的时候不需要额外调整安装基准。这类支座在实际使用场景里，除了轴类零件的检测工位承托，还可以用来承托小型的气动滑台、导向轴支座等功能部件，只需要在支撑槽位置加装适配的转接板就能实现不同模块的安装，通用性比单一功能的专用支座好很多，而且整体结构没有复杂的曲面特征，普通的三轴铣床就能完成全部加工工序，加工成本低，后期维护也很方便，支撑槽如果出现磨损，只需要对槽面进行精铣修复就能继续使用，不需要整体更换零件。
