弯臂式简支构件静载初应力仿真分析

　　在工程机械承载结构、小型设备支撑臂架的设计环节中，这类弯臂形态的简支受力构件十分常见，它既承担端部的竖向集中载荷，又要通过下端的固定约束维持整体结构稳定性，是很多小型升降支撑、工装定位臂、设备连接支架的核心受力单元。做这类构件的初应力分析，本质是在设计阶段提前预判结构在额定载荷下的应力分布规律，避开应力集中带来的疲劳失效风险，避免后期样机试制阶段出现结构变形超限、局部开裂的问题。

　　从结构形态来看，该构件整体为90度弯臂构型，上端平直段开有圆形铰接孔，用于连接外部载荷施加端，孔位的位置经过载荷力矩核算，保证外部载荷的力臂长度符合设计预期，不会因为孔位偏移带来附加的扭转力矩；下端为平直固定端，端面设置多组约束点位，模拟实际安装时的螺栓紧固边界，约束方向同时限制三个平动自由度，匹配实际安装时的完全固定状态，避免仿真约束与实际工况出现偏差。

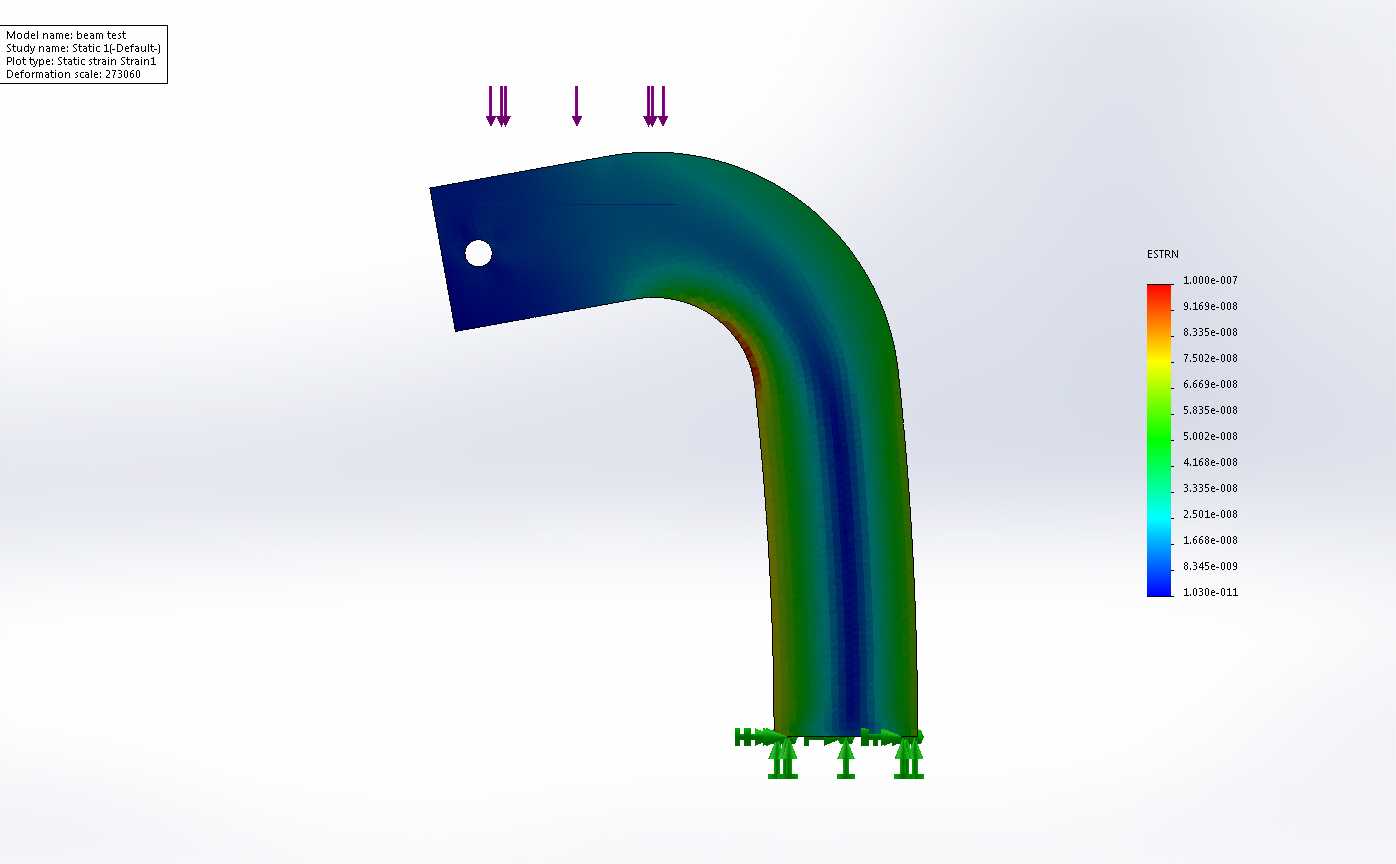

　　设计过程中首先要明确载荷施加逻辑，上端平直段的三个竖向载荷点位，对应实际使用中可能出现的偏载、均载、集中载三种工况，仿真时通过不同点位的载荷组合，就能覆盖构件在实际使用中的绝大多数受力场景。从应力云图的分布规律可以看出，构件的高应力区域集中在弯弧过渡段的内侧与外侧边缘，这也是这类弯臂构件的典型应力集中位置，设计时特意将弯弧段的过渡半径做了优化，没有采用直角过渡，就是为了分散该区域的应力峰值，让应力沿截面均匀过渡，避免局部应力超过材料的屈服强度。

　　在安装边界的考量上，下端固定端的长度、宽度尺寸需要匹配安装基座的螺孔间距，构件的整体截面厚度根据额定载荷下的最大应力值反推确定，既保证足够的强度冗余，又不会因为截面过厚带来不必要的材料浪费。上端铰接孔的直径与配套的铰接销轴采用间隙配合，配合公差控制在合理范围，既保证铰接转动的灵活性，又不会因为间隙过大带来运行过程中的冲击载荷。

　　实际工程应用中，这类构件的初应力分析结果可以直接指导后续的结构优化，比如如果弯弧段的应力峰值远低于材料许用应力，就可以适当减小该区域的截面厚度，或者在非受力区域开设减重孔，降低构件整体重量；如果局部应力接近许用值，就可以通过加大过渡圆角、增加局部加强筋的方式提升结构强度，不需要整体加大构件尺寸。需要注意的是，初应力分析只考虑静载下的初始应力状态，后续还要结合疲劳载荷谱做寿命校核，但初应力分析是所有结构强度校核的基础，只有初始静载下的应力分布合理，后续的疲劳分析、模态分析才有实际意义。

　　在建模过程中，构件的所有过渡圆角、铰接孔倒角都需要按照实际加工尺寸建模，不能为了简化网格忽略这些细节，否则仿真得到的应力集中结果会和实际情况出现较大偏差；约束的施加也要尽可能贴合实际安装状态，不能简单将整个下端面做全约束，要对应实际螺栓的固定点位施加约束，这样得到的约束反力结果才能用来校核安装螺栓的强度。另外，材料参数的赋值要匹配实际选用的型材参数，比如常用的Q235结构钢、6061铝合金的弹性模量、泊松比、屈服强度都有明确的数值，不能随意套用参数，否则仿真结果的参考价值会大打折扣。

　　从受力传递路径来看，上端的竖向载荷通过平直段传递到弯弧过渡段，再沿竖直段传递到下端固定端，整个传力路径尽可能保持顺滑，没有出现突然的截面突变，这也是结构设计中遵循的力流平顺原则，能最大程度降低应力集中的影响。对于这类简支受力构件，很多设计新手容易忽略弯弧段的应力集中问题，直接采用直角弯折结构，往往会在样机测试时出现弯折处开裂的问题，通过前期的初应力仿真，就能在图纸阶段就发现这类设计缺陷，大幅缩短产品的研发周期，减少试制成本的浪费。
