带安装底座的铰接式支撑座结构设计

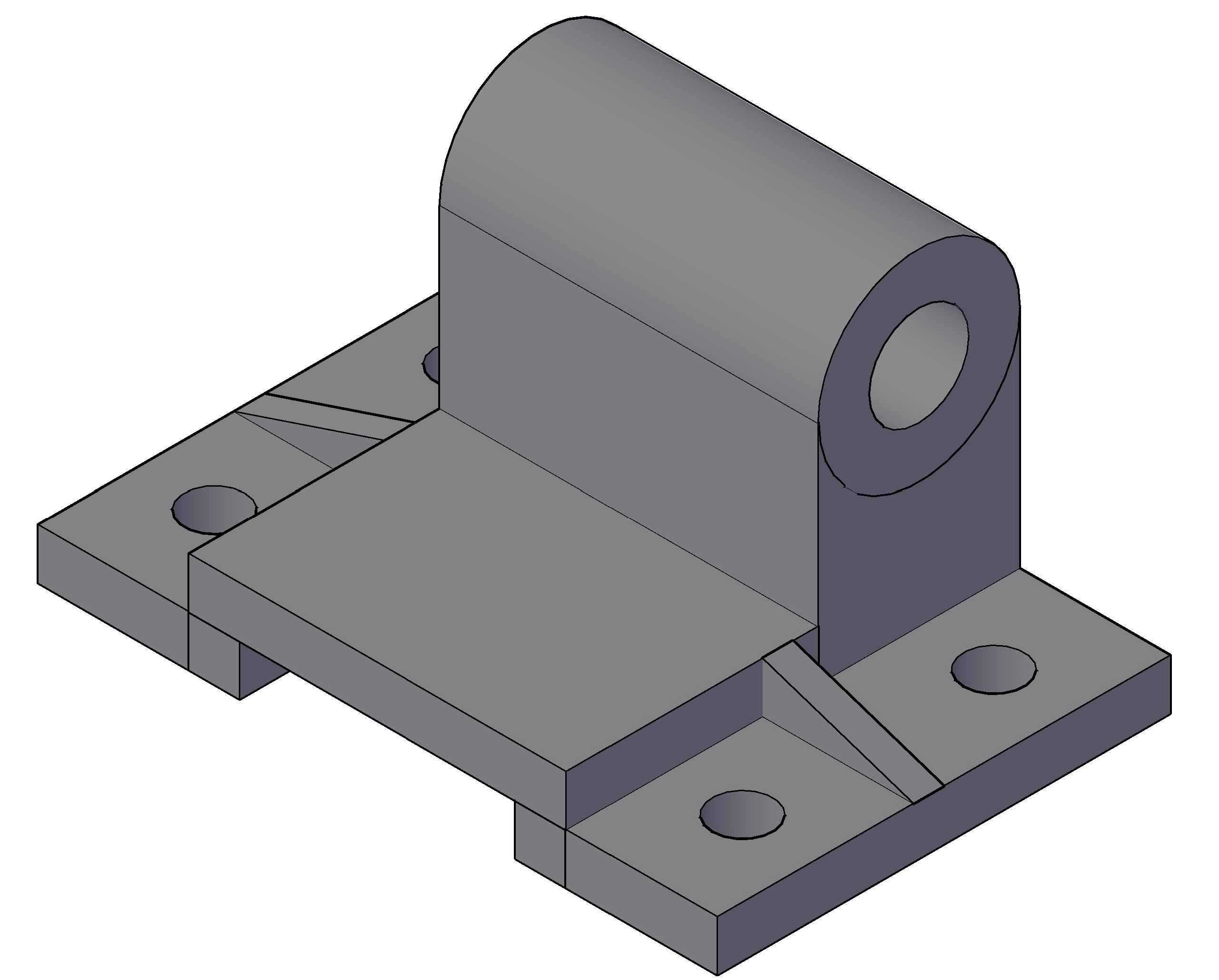

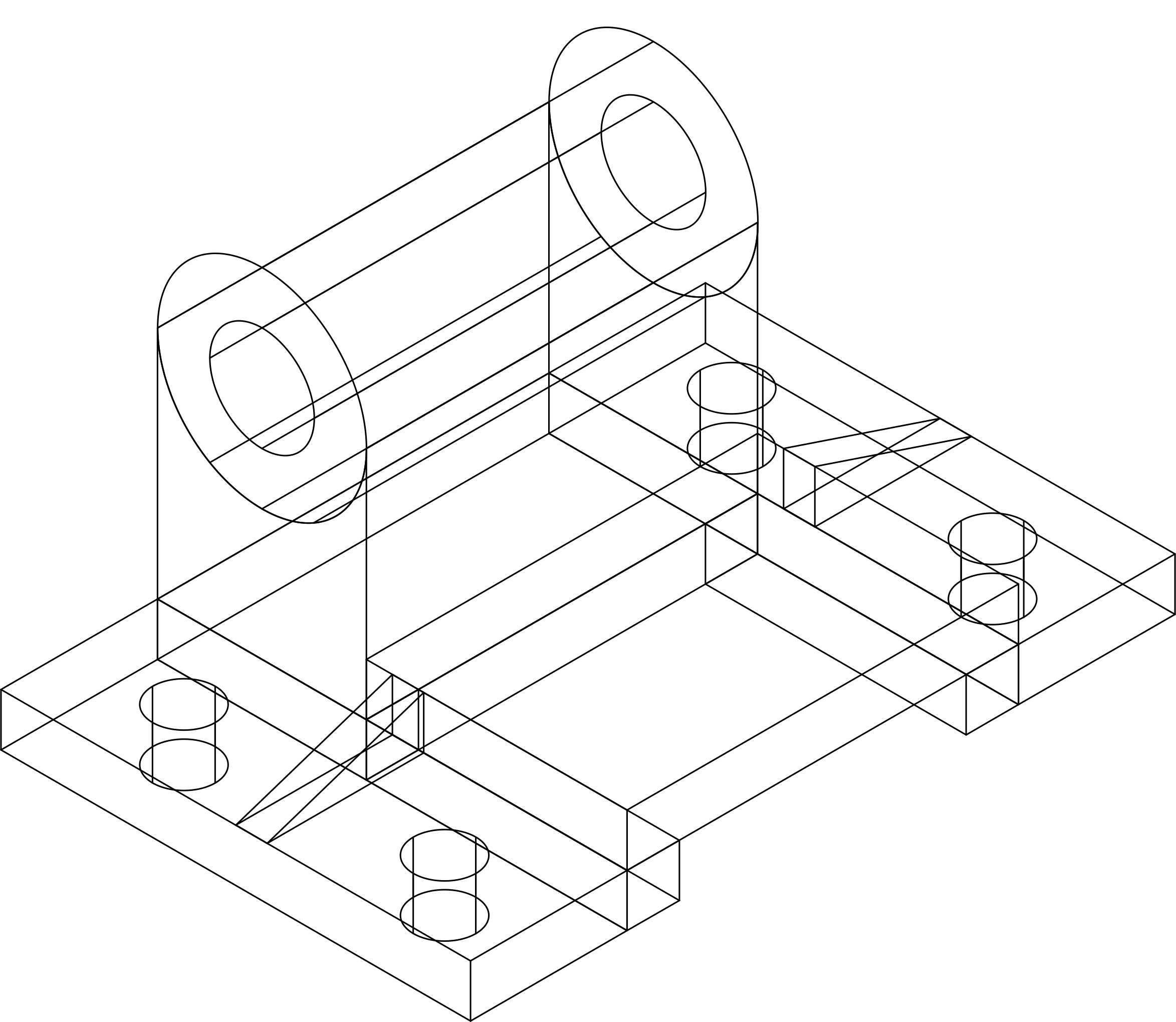

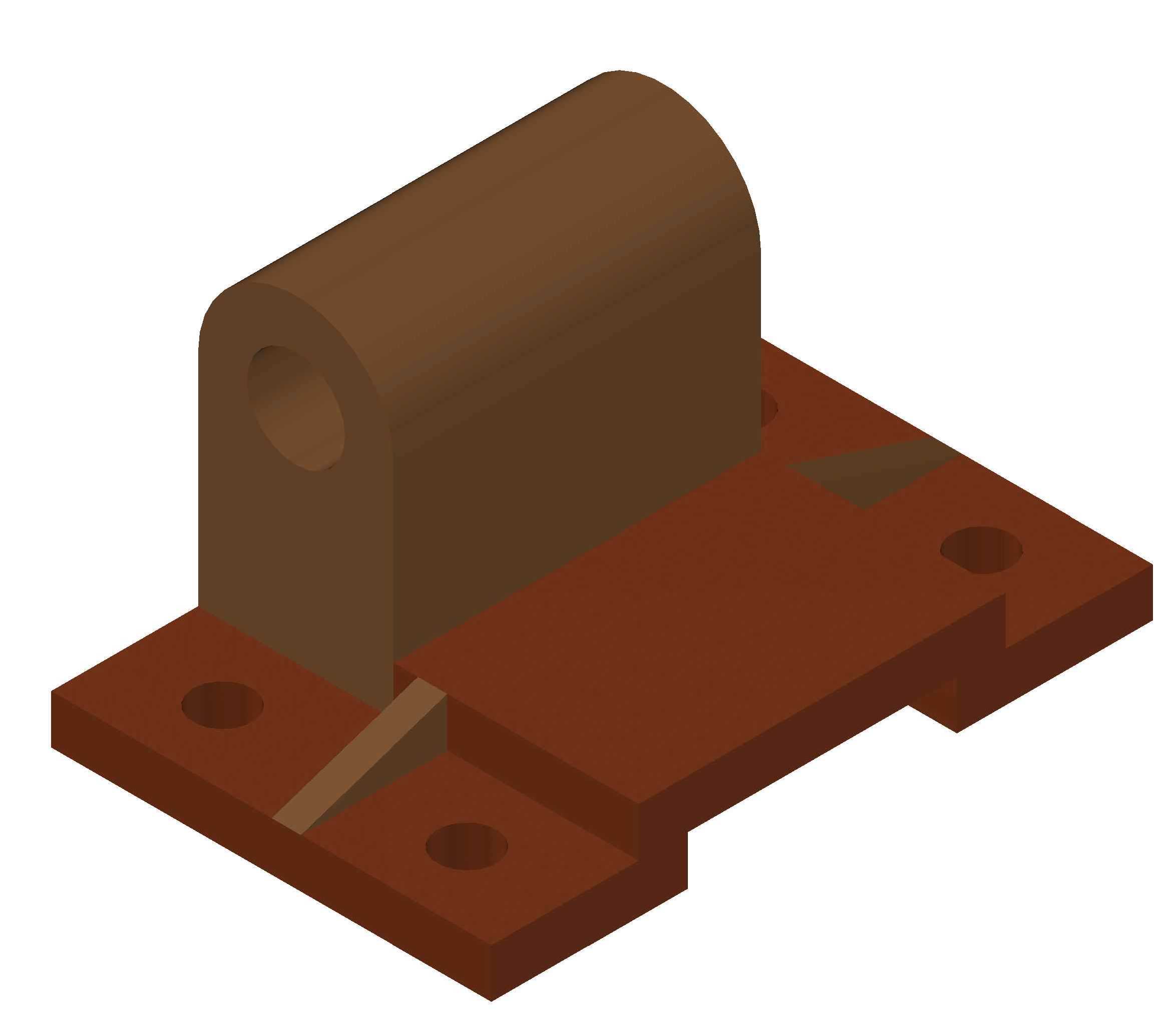

　　这类带安装底座的铰接支撑结构，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动环节应用十分普遍，核心作用是为做往复摆动的杆件提供稳定的回转支撑点，同时通过一体式的安装底板实现与设备机架的可靠固定，避免支撑点在交变载荷下出现位移松动。从结构功能来看，上部的半圆柱筒体内预留了同轴的铰接孔，孔的加工精度直接决定了铰接销轴的装配间隙，间隙过大会导致摆动过程中出现旷量，影响传动精度，间隙过小则会增大销轴转动阻力，甚至在长期运行后出现卡滞，设计时通常会根据铰接销轴的直径选择H7/h6的间隙配合公差，兼顾转动灵活性与支撑刚性。下部的安装底板做了阶梯式的轮廓设计，并非规则的矩形平板，这种轮廓一方面是为了避让设备上相邻的其他安装部件，

　　减少不必要的空间占用，另一方面在底板的四个角位预留了沉头安装孔，沉头深度刚好可以容纳内六角圆柱头螺钉的头部，安装后螺钉头部不会突出底板表面，避免与周边运动部件发生刮擦。在筒体与底板的连接位置，特意增设了三角形的加强筋结构，别小看这两处筋板，当铰接孔承受垂直于销轴方向的径向载荷时，筋板可以大幅降低筒体根部的应力集中系数，避免长期受载后筒体与底板连接处出现焊缝开裂或者塑性变形，尤其是在频繁往复摆动的工况下，加强筋的存在可以将支撑座的疲劳寿命提升三倍以上。设计这类支撑座的时候，首先要确定的是铰接孔的中心高度，这个尺寸直接决定了配套连杆的运动轨迹，一旦中心高度出现偏差，整套连杆机构的行程就会不符合设计要求，甚至出现运动死点；

　　其次要确认安装孔的孔位间距，必须和机架上预设的安装螺孔位置完全匹配，否则现场安装时会出现无法对位的问题，通常在建模阶段会将安装孔的位置公差控制在±0.1mm以内，满足现场装配的互换性要求。从安装边界来看，底板的总宽度要小于机架安装面的可用宽度，筒体的外径要预留出足够的摆动空间，保证连杆摆动时筒体不会和周边的护板、管线发生干涉，铰接孔的轴向长度要和配套的轴套长度匹配，保证销轴装配后不会出现轴向窜动。这类支撑座通常采用铸铁或者Q235钢材加工，铸铁材质的减震性能更好，适合有轻微振动的工况，钢材焊接的结构则适合载荷更大、需要更高结构强度的场景，建模时需要注意各部位的壁厚保持均匀，避免铸造或者焊接过程中出现应力变形，

　　铰接孔的内壁要预留足够的加工余量，方便后续镗削加工达到要求的精度等级，底板的安装面要标注平面度要求，保证安装后支撑座不会出现倾斜，导致铰接销轴承受额外的弯曲应力。在实际选型应用中，这类支撑座不需要额外搭配复杂的附属部件，只需要配套对应直径的铰接销轴和轴套就可以投入使用，维护也十分简便，只需要定期在铰接位置加注润滑脂，就可以保证长期运行无故障，相比分体式的支撑结构，一体式的设计减少了装配环节的累积误差，整体刚性更好，非常适合中小型自动化设备的连杆机构使用。
