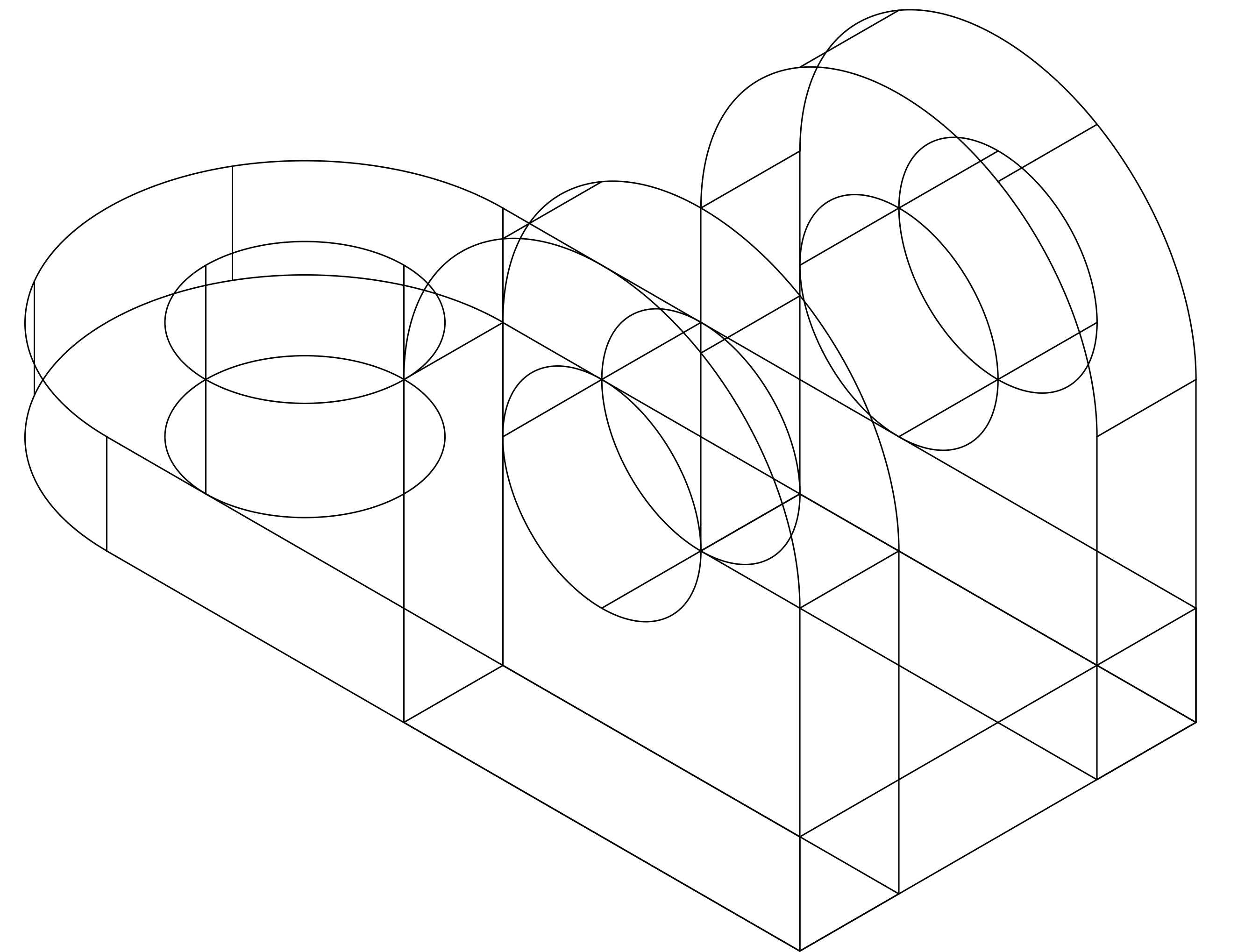

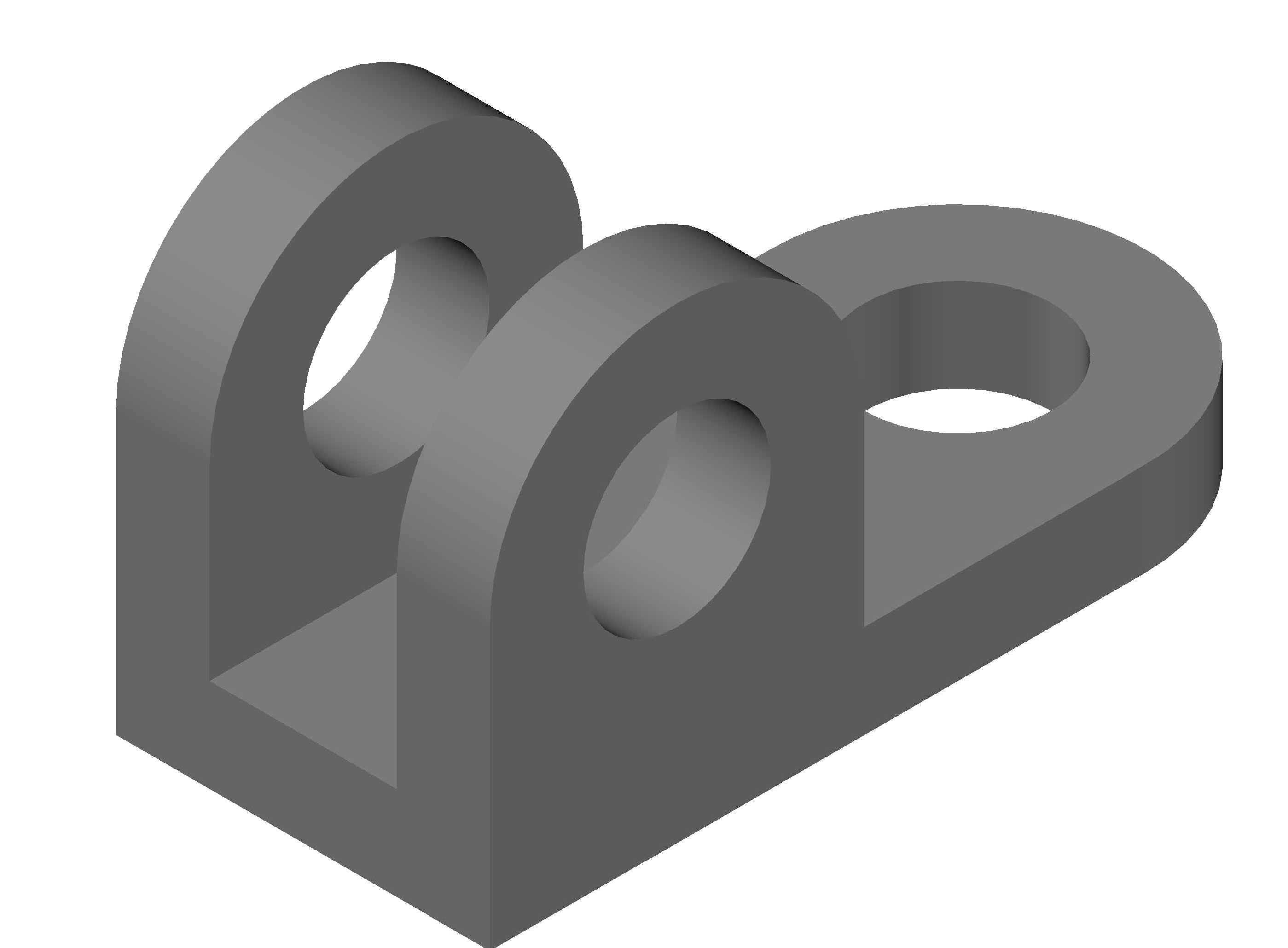

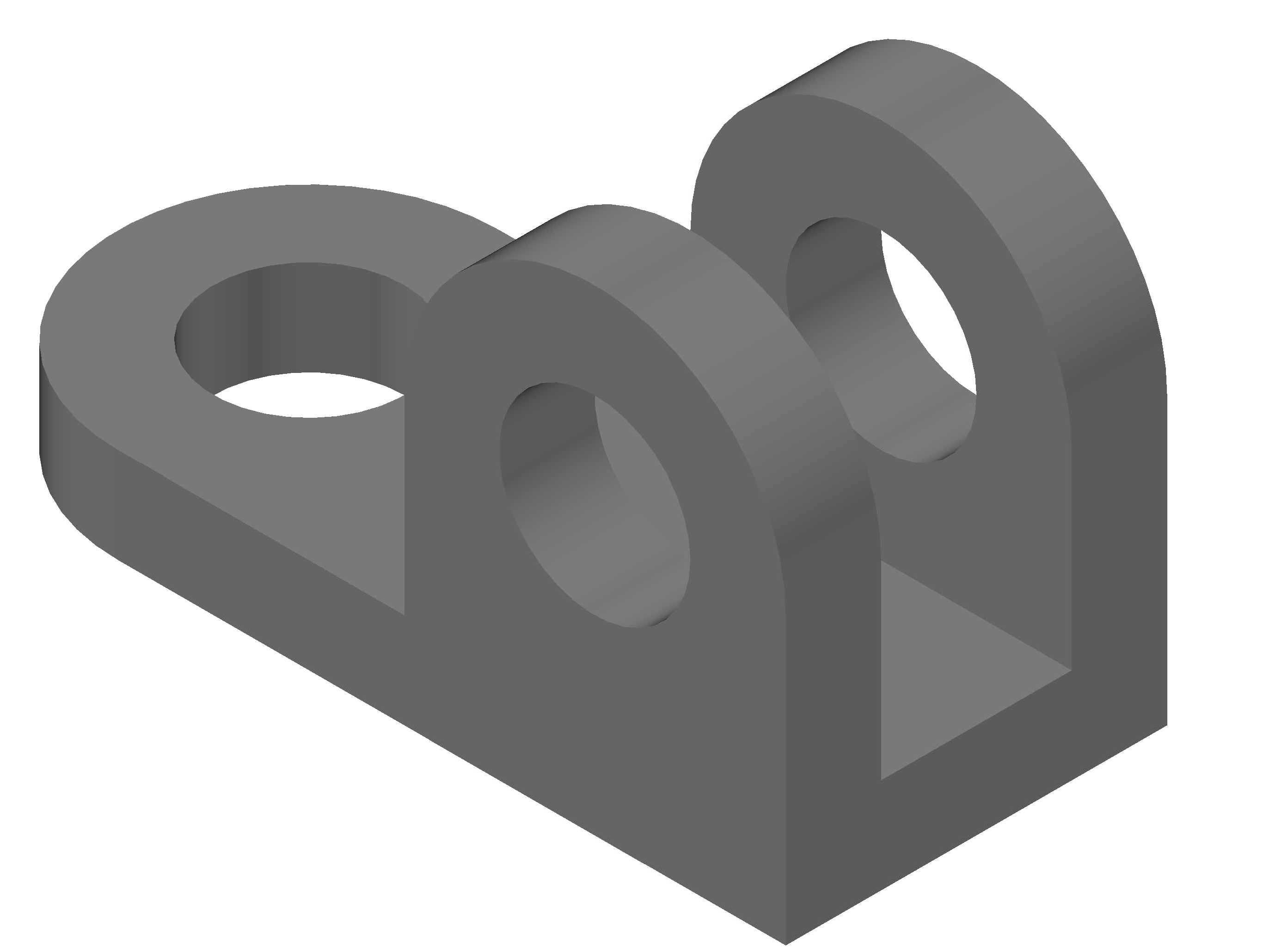

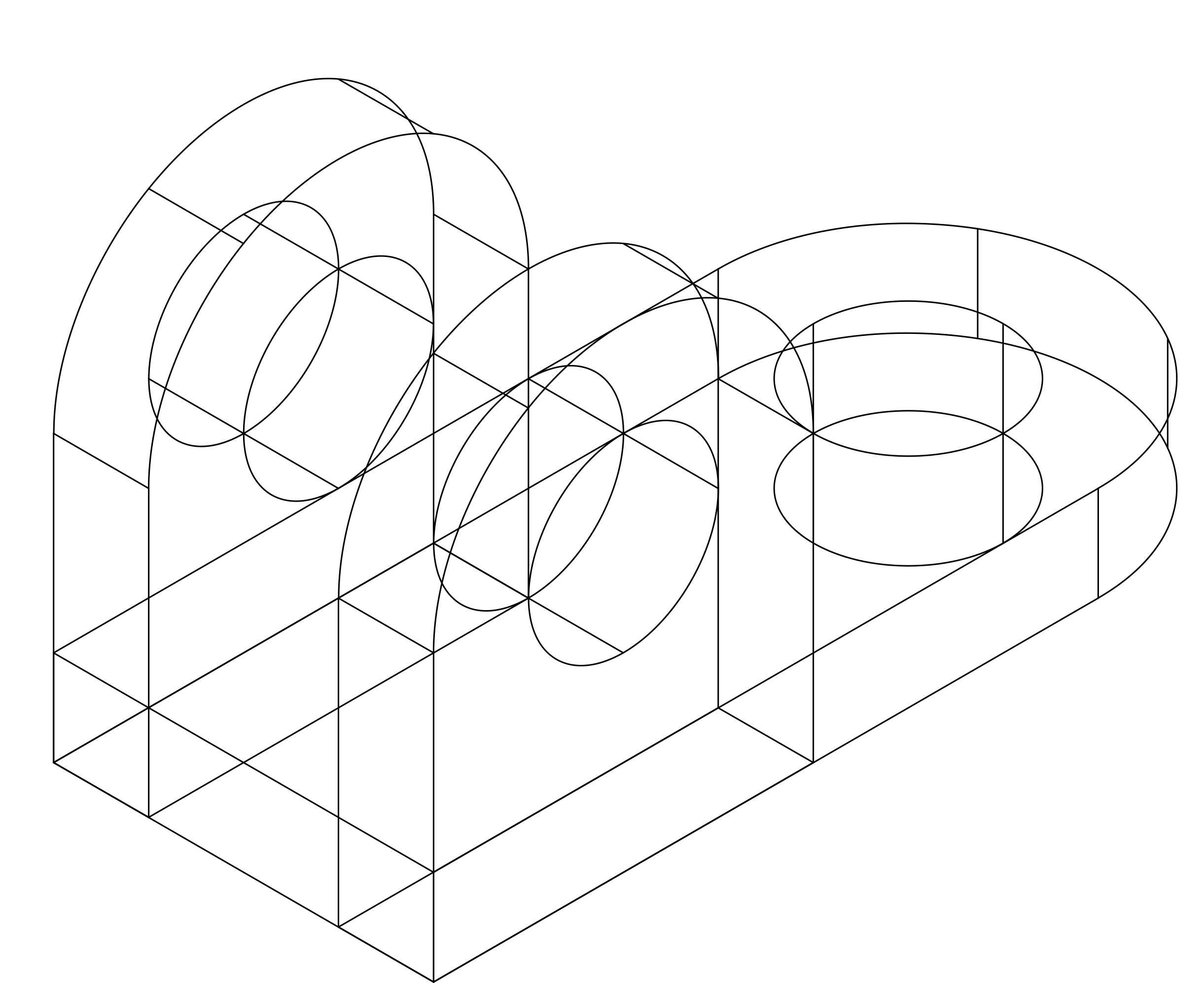

三耳式带孔连接支座结构件

　　这类三耳带孔支座结构，在轻载铰接传动场景里的出镜率相当高，日常做非标设备结构设计时，常会在连杆传动末端、防护门铰接位、小型工装的可调支撑端见到这类构件的身影。不同于单耳或双耳支座，三个同轴带孔耳板的排布，能在不额外增加支座整体宽度的前提下，分散铰接销轴的剪切受力，避免单耳结构长期受交变载荷出现的耳板根部开裂问题，同时中间耳板可以直接插入配套连杆的叉形接头内，两侧耳板贴合接头外侧，销轴穿入后不会出现单侧偏载的情况，传动过程中铰接位的旷量能控制在很小的范围内。

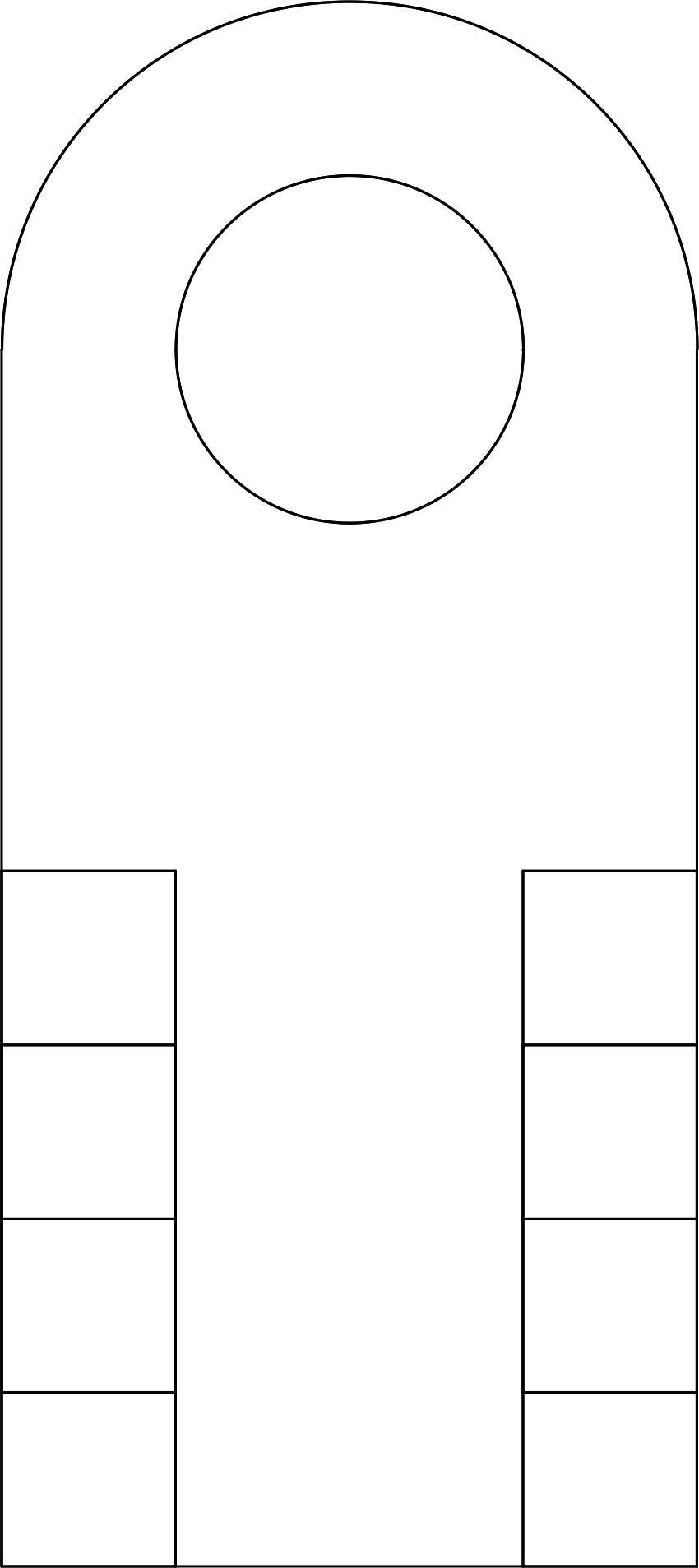

　　从结构设计逻辑来看，底部的矩形安装基板是整个构件的安装基准，基板做了等厚度设计，底面全程保持平面度要求，安装时可以直接贴合设备的安装面，不需要额外加工适配沉台，降低配套安装面的加工成本。三个耳板均采用半圆头加直段的轮廓，耳板的内孔与外圆弧保持同轴，外圆弧的半径比内孔半径大出足够的壁厚，这个壁厚取值要结合实际承受的径向载荷计算，既要避免受拉时耳板孔壁被撕裂，也要控制整体重量不会过大。耳板与底部基板的衔接位置做了等半径圆角过渡，没有尖锐的直角衔接，能大幅降低应力集中系数，在承受冲击载荷时，过渡位置不会首先出现疲劳裂纹。

　　实际选型应用时，要先明确安装边界尺寸：底部基板的长度要覆盖三个耳板的排布范围，宽度要匹配安装面的螺栓排布空间，耳板的中心高度决定了铰接点的安装高度，这个高度要和配套传动件的运动行程匹配，避免连杆摆动时和基板或者安装面出现运动干涉。耳板内孔的尺寸公差要和配套销轴的公差做匹配，常规轻载传动场景选间隙配合即可，需要精确定位的铰接位可以选过渡配合，孔的内壁要保证足够的粗糙度要求，减少销轴转动时的磨损，延长构件的使用寿命。

　　这类结构件的加工适配性很强，小批量制作时可以直接用整块方料铣削成型，耳板内孔可以通过钻镗加工保证同轴度，三个耳板的内孔同轴度误差要控制在合理范围内，不然销轴穿入后会出现卡滞，传动过程中会产生额外的阻力，还会加剧销轴和孔壁的磨损。如果是批量生产，也可以采用铸造成型后再做孔位精加工的工艺，能进一步降低材料成本，适合用量较大的标准化工装或者量产设备使用。

　　在实际装配环节，这类支座的安装固定通常依靠基板上的安装孔实现，设计时要提前预留螺栓的安装操作空间，保证扳手能顺利伸入拧紧螺栓，不需要额外拆卸周边构件就能完成支座的安装和更换。铰接销轴穿入后，要在销轴端部加装轴向限位件，避免设备运行过程中销轴窜动脱出，造成传动失效。日常维护时只需要定期在铰接孔位置加注润滑脂，就能减少磨损，保证铰接位转动顺畅，不需要做额外的特殊维护。

　　不同于定制化的复杂连接构件，这类标准化的三耳支座结构可以适配多种不同的传动场景，只需要调整耳板间距、内孔直径、基板安装尺寸，就能匹配不同载荷等级、不同安装空间的使用需求，在小型自动化设备、工装夹具、物流输送线的可调挡停结构里都能灵活应用，不需要每次都重新设计全新的连接结构，能大幅缩短结构设计的周期，降低非标设计的重复工作量。
