异形六角孔机械锁止扳手结构设计

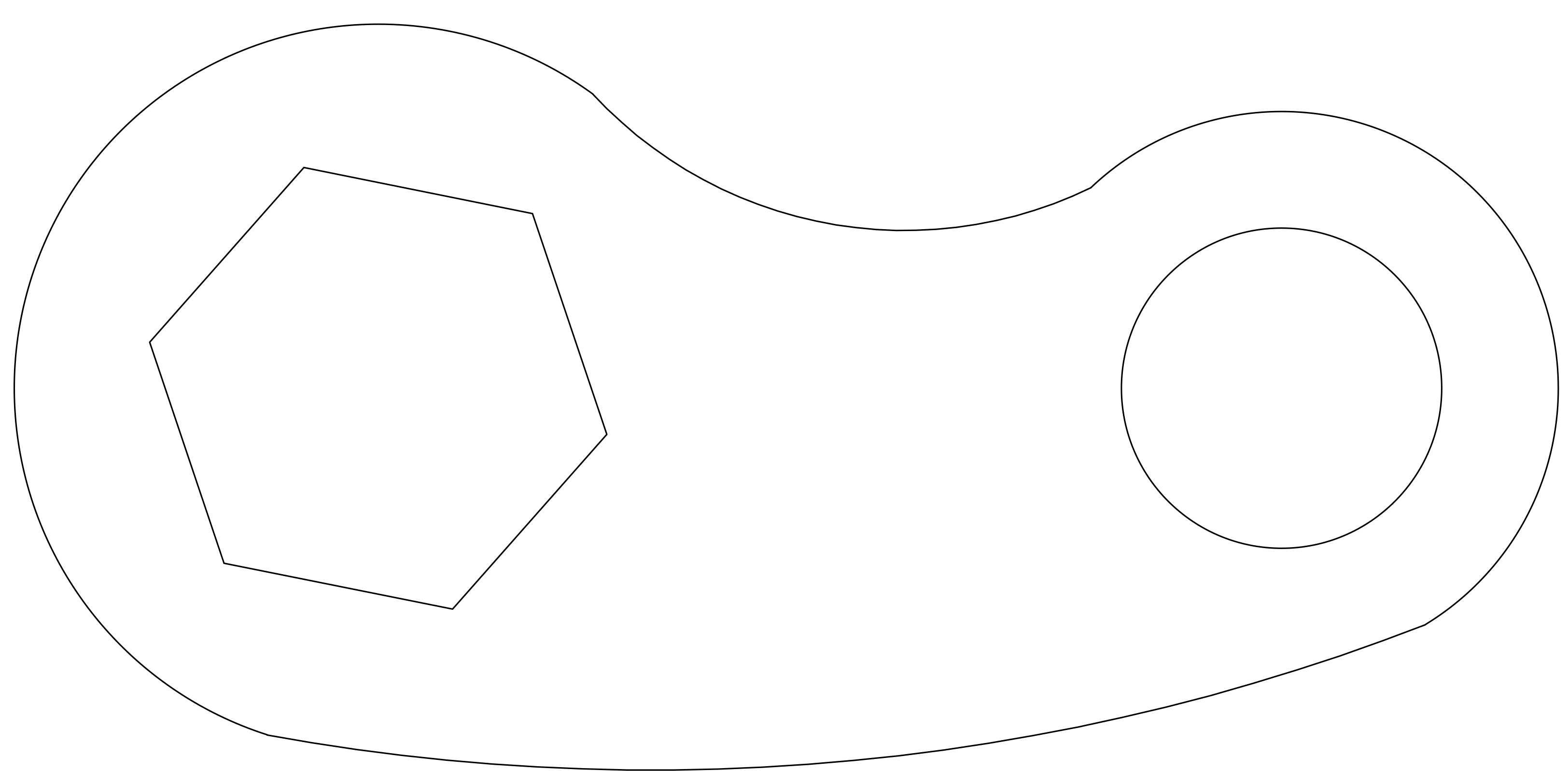

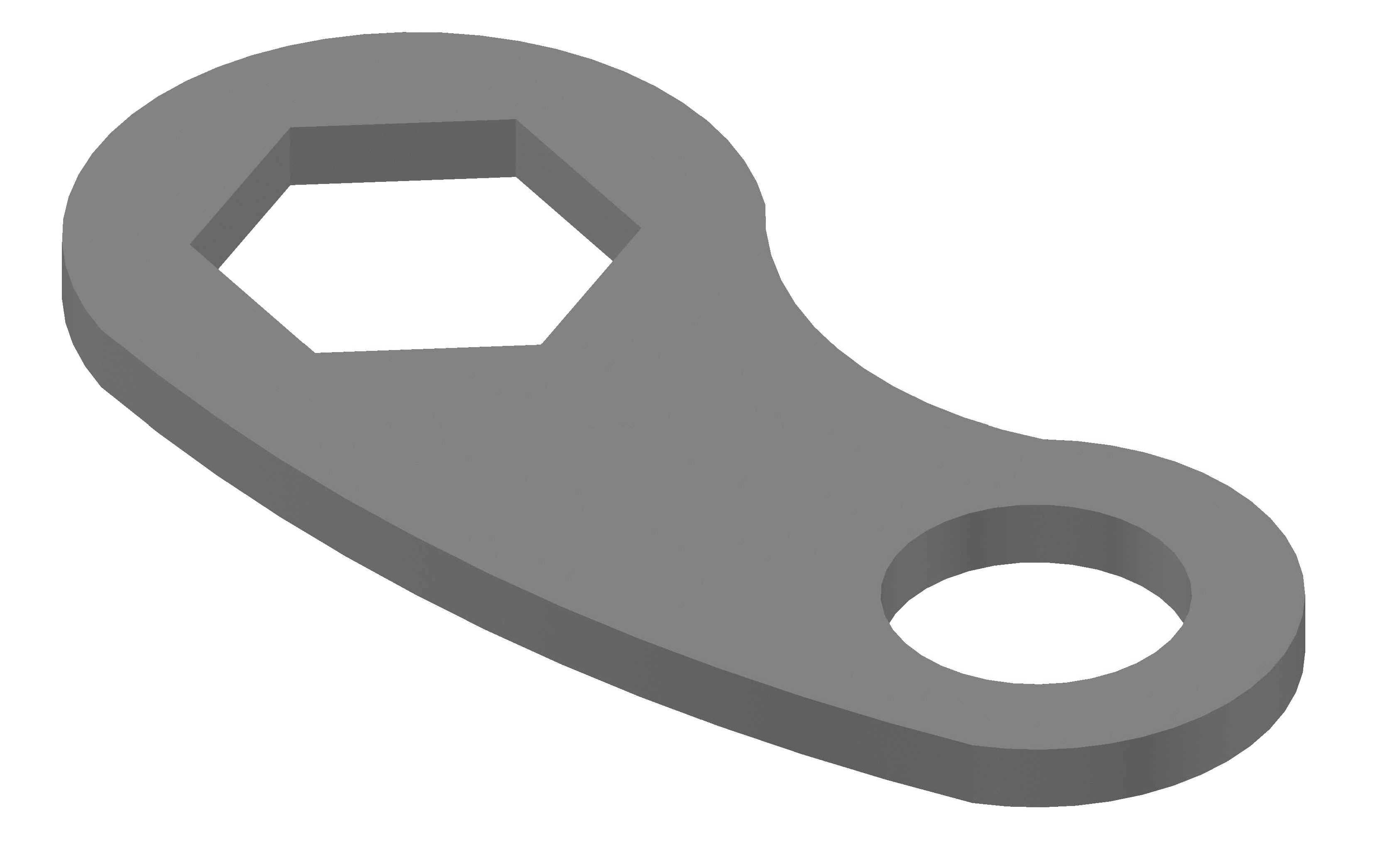

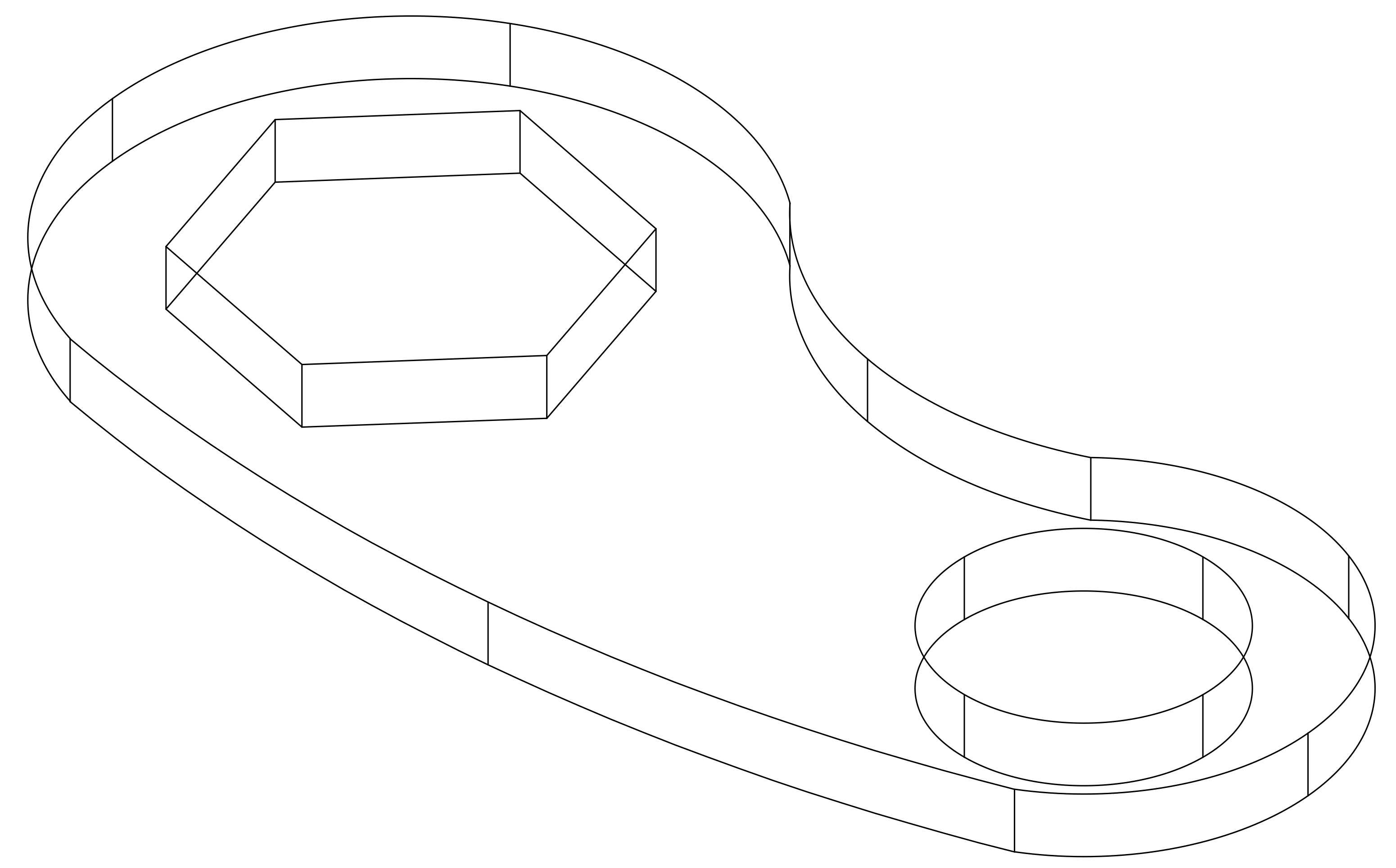

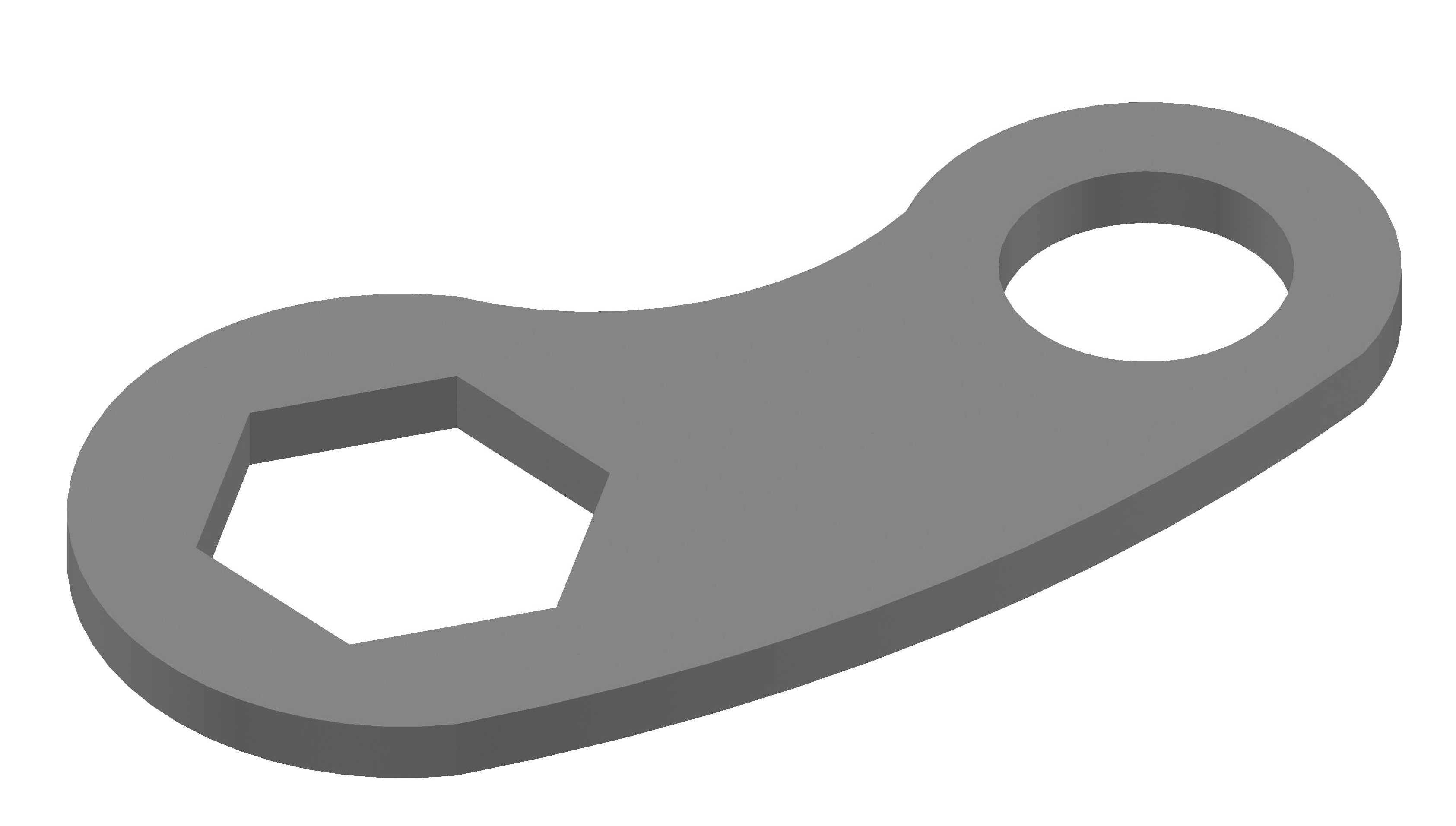

　　这款异形带六角孔的板状零件，最初是为小型专用设备的舱门快锁机构配套设计的，在日常运维场景中，操作人员不需要额外携带成套扳手，仅通过该零件就能完成舱门锁紧螺栓的拧动与锁止定位，大幅降低户外巡检、设备维保的工具携带负担。从结构功能来看，零件一端的内六角孔与对应规格的六角螺栓头完全适配，孔位的公差按照IT7级精度控制，既保证拧动时不会出现滑牙、旷量，也能在长期反复插拔使用后维持足够的配合精度，不会因为磨损导致受力不均损伤螺栓棱角。另一端的圆孔是铰接定位孔，主要用于将零件铰接固定在设备舱门的基座上，避免零件在非使用状态下脱落丢失，铰接孔的内孔边缘做了0.2mm的倒角处理，装配时可以快速对准铰接销轴，同时减少销轴与孔口的应力集中，避免长期转动后孔口出现裂纹。

　　设计过程中最先确定的是两个孔位的中心距，这个尺寸直接决定了拧动螺栓时的力臂长度，力臂过短会导致操作时需要施加的力过大，操作人员拧动费力，力臂过长则会导致零件整体尺寸偏大，占用设备外部的安装空间，甚至在设备运行过程中与周边的管线、结构件发生剐蹭干涉。最终确定的中心距在保证操作力矩足够的前提下，将零件外轮廓控制在最小范围，外轮廓的曲线全部采用平滑圆弧过渡，没有尖锐棱角，一方面避免操作人员拿取时被划伤，另一方面也减少零件在铰接转动时与周边结构的卡滞概率。零件的厚度是根据螺栓的额定拧紧力矩计算得出的，按照45号钢调质处理后的屈服强度核算，厚度取值刚好能承受最大拧紧力矩下的剪切应力与弯曲应力，不会出现拧动时零件变形、断裂的情况，同时也不会因为厚度过大造成材料浪费、整体重量超标。

　　从安装边界来看，零件绕铰接销轴转动的轨迹需要提前做干涉校验，转动全程中零件的外轮廓不能超出舱门基座的预留凹槽范围，非使用状态下零件可以完全嵌入凹槽内，不会突出设备外表面，避免设备运输、移动过程中零件被外力磕碰变形。六角孔的深度设计为螺栓头高度的1.2倍，保证拧动时螺栓头能完全进入孔内，受力面均匀覆盖六角的全部接触面，不会因为孔深不足导致只有孔口边缘受力，出现孔口卷边、螺栓头棱角磨损的问题。零件的两个平面都做了平面度要求，保证铰接时端面与基座、垫片的贴合度，不会出现倾斜卡滞的情况。

　　在实际应用场景中，这类结构除了用于设备舱门的快锁机构，也可以适配在小型工装夹具的快速锁紧部位、非标设备的检修口快开结构上，相比单独配套的通用扳手，这种集成在设备本体上的锁止操作件不会出现工具丢失、规格不匹配的问题，尤其适合野外部署的小型设备、需要频繁开合检修的防护舱体结构。设计时没有采用常规的直柄扳手外形，而是用曲线轮廓收窄两个孔位之间的连接段宽度，在保证结构强度的前提下减少了材料用量，同时曲线外形的应力分布更均匀，长期承受交变力矩时不容易在连接段出现应力断裂。零件表面没有多余的装饰结构，所有的轮廓线都服务于功能需求，铰接孔与六角孔的位置度公差控制在0.1mm以内，保证铰接转动顺畅的同时，六角孔与螺栓的对位不需要额外调整，操作人员转动零件到工作位置时，六角孔能自然套入螺栓头，提升操作的流畅度。
