三通式手动球阀流场分析结构设计

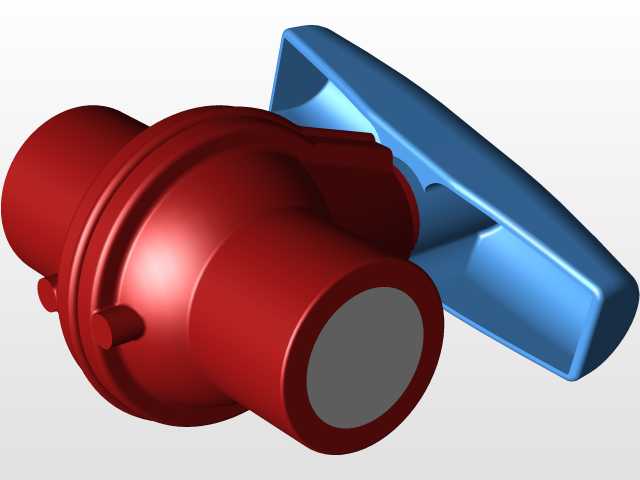

　　在民用供水、化工介质输送、暖通循环管路等场景中，三通类截断切换阀的应用占比逐年提升，这款带手动操作手柄的三通球阀，核心作用是实现管路内流体的流向切换与通断控制，相比两通球阀可减少管路接头数量，降低系统泄漏点风险。从结构设计逻辑来看，阀体采用通透式三通流道布局，内部球体的开孔角度与三个接口的同轴度是设计核心控制项，建模阶段优先完成流道的布尔运算提取，再反向构建阀体壁厚，保证流道内壁无突变台阶，减少流体在转向过程中的局部压损。手柄的操作力矩匹配球体密封面的压紧量，常规工况下单人徒手即可完成90度行程的开关动作，手柄端部做了加宽防滑处理，戴劳保手套操作时也不会出现滑脱问题。从安装边界来看，三个接口采用同轴等径设计，

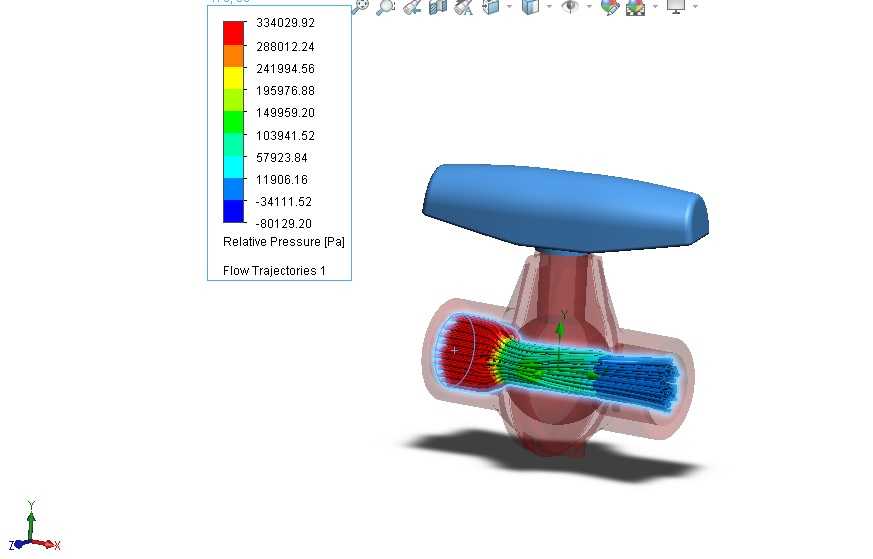

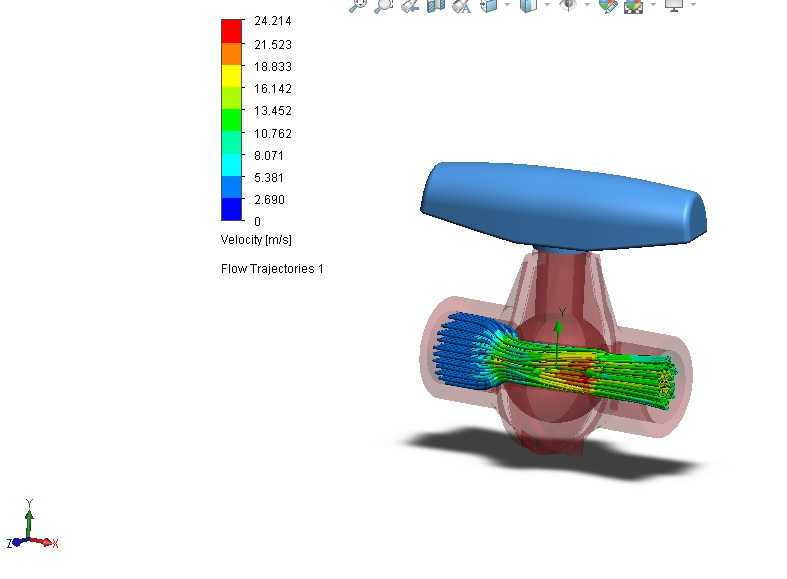

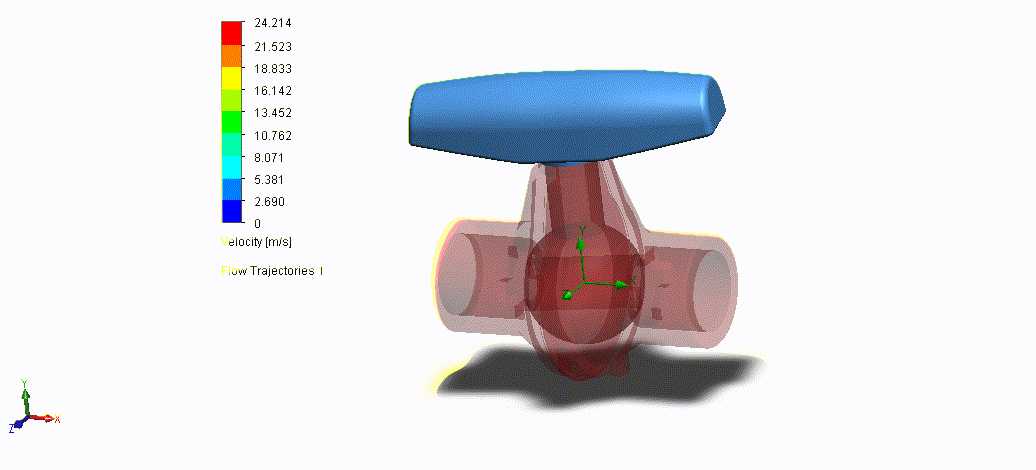

　　接口端面的连接尺寸符合常规管路对接标准，安装时无需额外调整管路角度，阀体外部的加强筋布局避开了常见的管钳夹持位，现场安装时不会因为夹持受力导致阀体变形。流场分析层面，模型附带的流速云图可直观展示不同开度下的流道内流速分布，在全开状态下，介质从侧方接口进入后，在球体腔体内的流速梯度分布均匀，最高流速区域集中在流道转向的内侧弧面，设计时针对该区域做了内壁圆角过渡，避免长期高速介质冲刷导致的局部冲蚀磨损。密封结构采用软质密封座嵌装在阀体与球体的配合面，密封座的压缩量控制在合理区间，既保证低压工况下的密封性能，又不会因为过盈量过大导致操作力矩骤增。阀体的外部轮廓做了圆弧过渡处理，没有尖锐棱角，

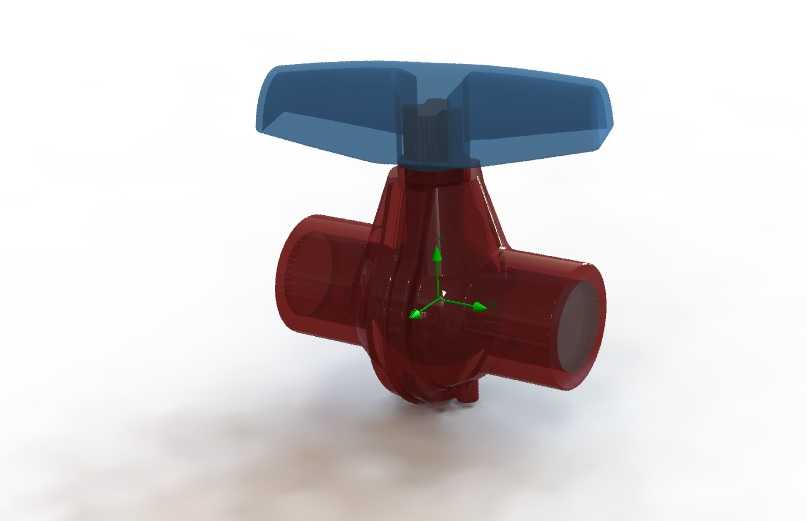

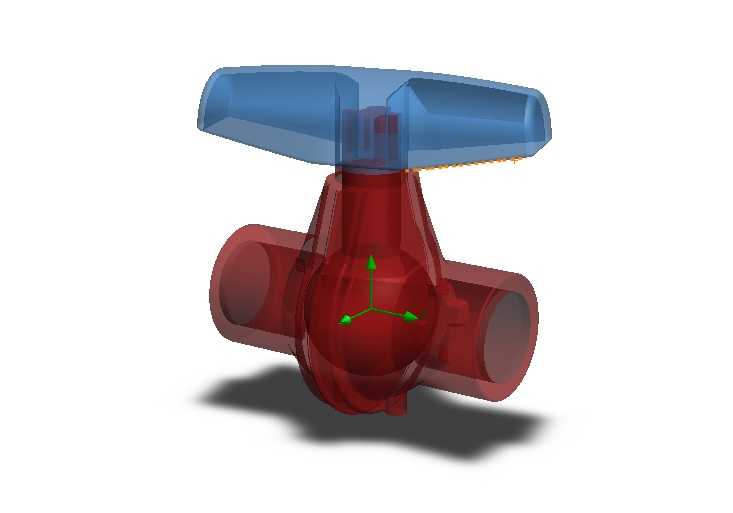

　　在狭小安装空间内布线布管时不会刮伤相邻管线的保温层或线缆。从实际使用场景出发，这款球阀可用于冷热水循环系统的支路切换、小型化工实验装置的介质流向调整、净水设备的管路通断控制，相比闸阀、截止阀，其流阻更小，开关行程更短，适合需要频繁操作的管路节点。建模过程中，球体的旋转中心与三个接口的中心交点完全重合，保证开关过程中球体不会出现偏磨，手柄的限位结构直接集成在阀体顶部的阀盖位置，无需额外加装限位块，减少零件数量的同时提升了结构可靠性。接口的壁厚按照公称压力等级做了冗余设计，即使出现短时水锤冲击，也不会出现阀体开裂问题，阀杆与阀体的配合处采用双重密封结构，上方的填料压盖可在线调整压紧量，长期使用出现微漏时无需拆解整个阀门即可完成密封补偿。
