小型外螺纹连接直角式1/4英寸球阀结构

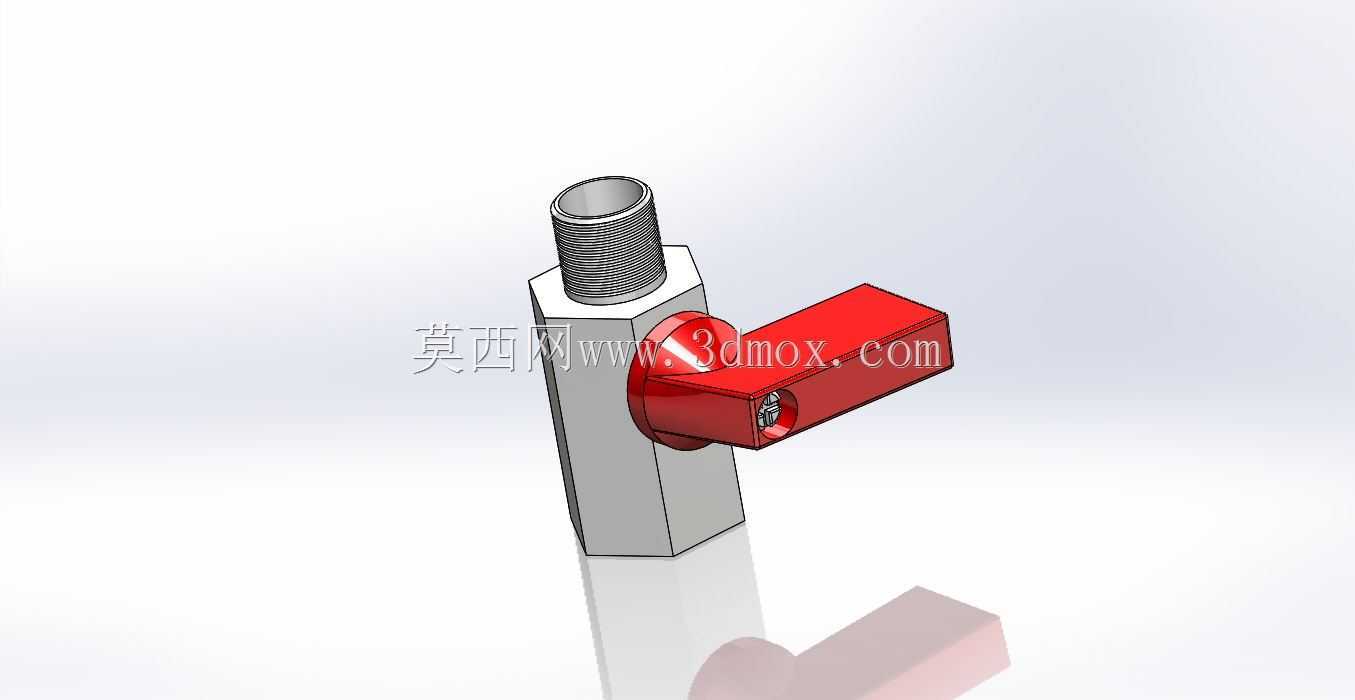

　　这款小通径直角球阀主要面向小流量流体管路的通断控制场景，在小型气动回路、实验室气路、家用净水设备支管、小型液压控制支路、自动化设备冷却细管路中都有广泛适配空间，这类场景对阀件的安装空间要求严苛，同时需要阀件操作便捷、密封可靠，不会在长期静置后出现启闭卡滞的问题。从结构设计来看，这款阀采用直角流道布局，介质从顶部外螺纹接口进入后，经90度转向从侧部对应接口流出，相比直通式球阀，直角结构能直接完成管路的转向连接，省去管路中额外加装直角接头的步骤，既减少了管路的泄漏点，也能压缩管路整体的安装占用空间，适配紧凑排布的管路布局需求。顶部的外螺纹接口采用标准管螺纹设计，能直接和对应规格的内螺纹管路、接头直接旋合安装，

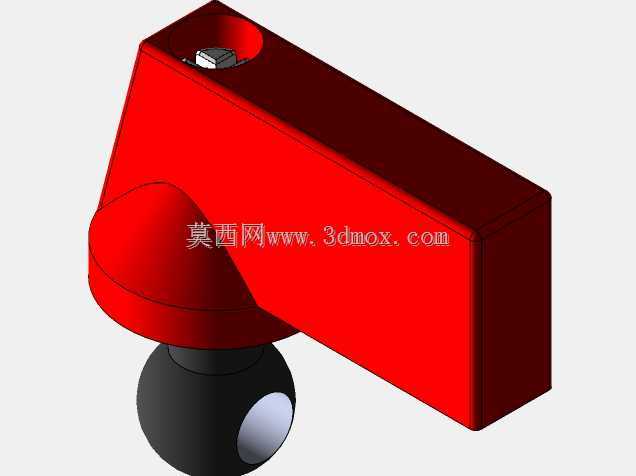

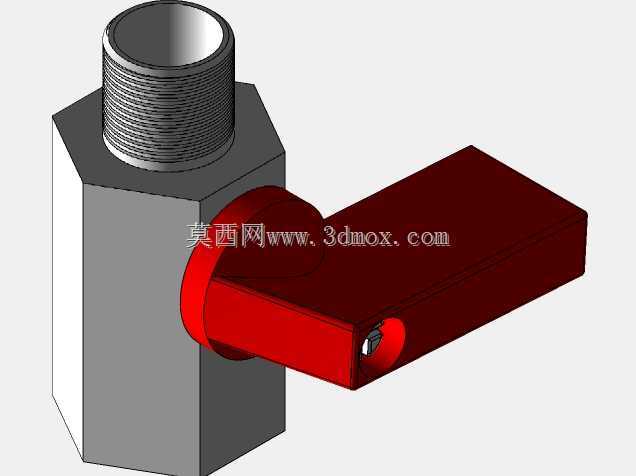

　　安装时不需要额外制作过渡连接件，现场装配效率更高，螺纹连接的密封形式可以配合生料带或者密封胶实现可靠密封，适配0-1MPa压力范围内的水、压缩空气、低压液压油等常规流体介质。操作端采用卧式拨杆式手柄，手柄长度经过合理设计，既保证启闭操作时能获得足够的扭矩，轻松完成球体的90度旋转动作，又不会因为手柄过长导致操作时和周边管路、设备部件产生干涉，手柄表面做了平整化处理，没有多余的凸起结构，即使在密集排布的管路群中，也能轻松扳动手柄完成阀的启闭操作，手柄和阀芯的连接部位采用扁方定位结构，能保证手柄和阀芯的转动同步性，长期使用不会出现手柄空转、启闭位置错位的问题。从内部结构逻辑来看，球体采用通孔结构，通孔直径和1/4英寸通径匹配，

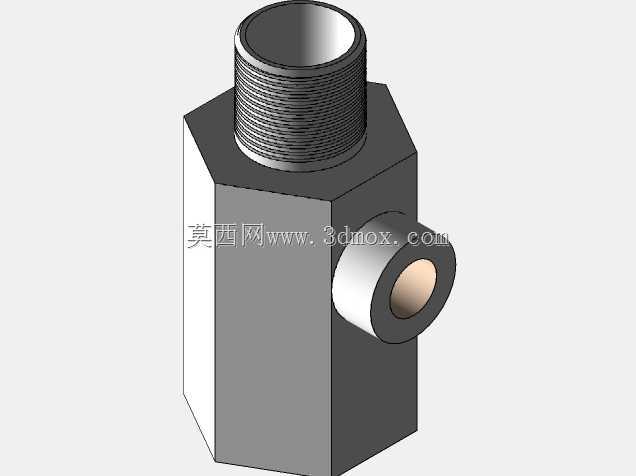

　　全开状态下流道通畅，流体阻力极小，不会因为阀件的存在造成明显的管路压降，能满足小流量工况下的介质输送需求；球体和阀座的密封面采用球面配合形式，密封比压分布均匀，在额定压力范围内能实现零泄漏密封，关闭状态下能可靠截断介质流动。阀体采用一体式方体结构，相比圆柱形阀体，方体结构在安装时可以用扳手直接夹持阀体侧面完成螺纹旋紧操作，不需要额外设计扳手夹持位，现场安装时更方便，同时方体结构的刚性更好，在受到外部磕碰、管路应力拉扯时不容易出现变形，能更好地保护内部密封结构不受损坏。安装边界方面，这款阀的轴向尺寸和径向尺寸都经过紧凑化设计，顶部外螺纹的有效旋合长度符合标准管螺纹的安装要求，侧部接口的中心距阀体底部的高度经过合理设定，

　　安装后阀体底部和安装基面之间留有足够的操作空间，不会因为贴紧基面导致手柄无法转动；手柄转动的全行程范围内，没有超出阀体轮廓的多余结构，只要预留出和阀体宽度匹配的安装空间，就能完成阀件的安装和操作，不需要额外预留过多的操作空间，特别适合空间受限的设备内部管路布局。在设计过程中，特意对进出口的连接尺寸做了适配性调整，保证接口尺寸和市面上常规的1/4英寸管路配件完全匹配，不需要对现有管路做任何改装就能直接替换安装，不管是新设备的管路设计，还是旧设备的阀件维修替换，都能直接适配。这类小通径球阀在实际使用中，不需要做复杂的维护，只要在正常的工况压力和温度范围内使用，密封件的使用寿命能满足长期使用需求，启闭操作的扭矩稳定，不会因为长期不操作出现启闭费力的问题，即使是在设备长期停机后再次启用，也能轻松扳动手柄完成启闭动作。
