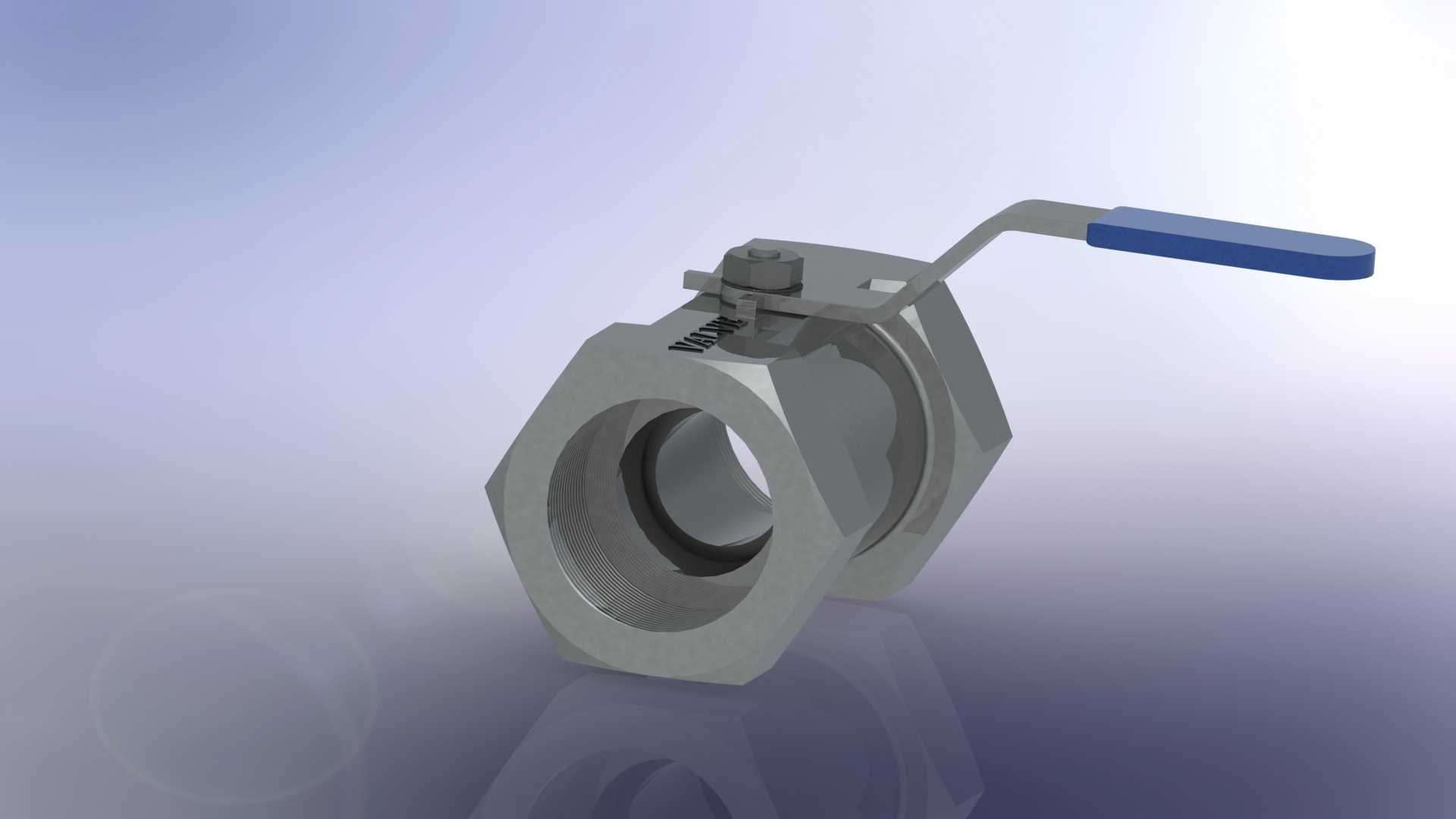

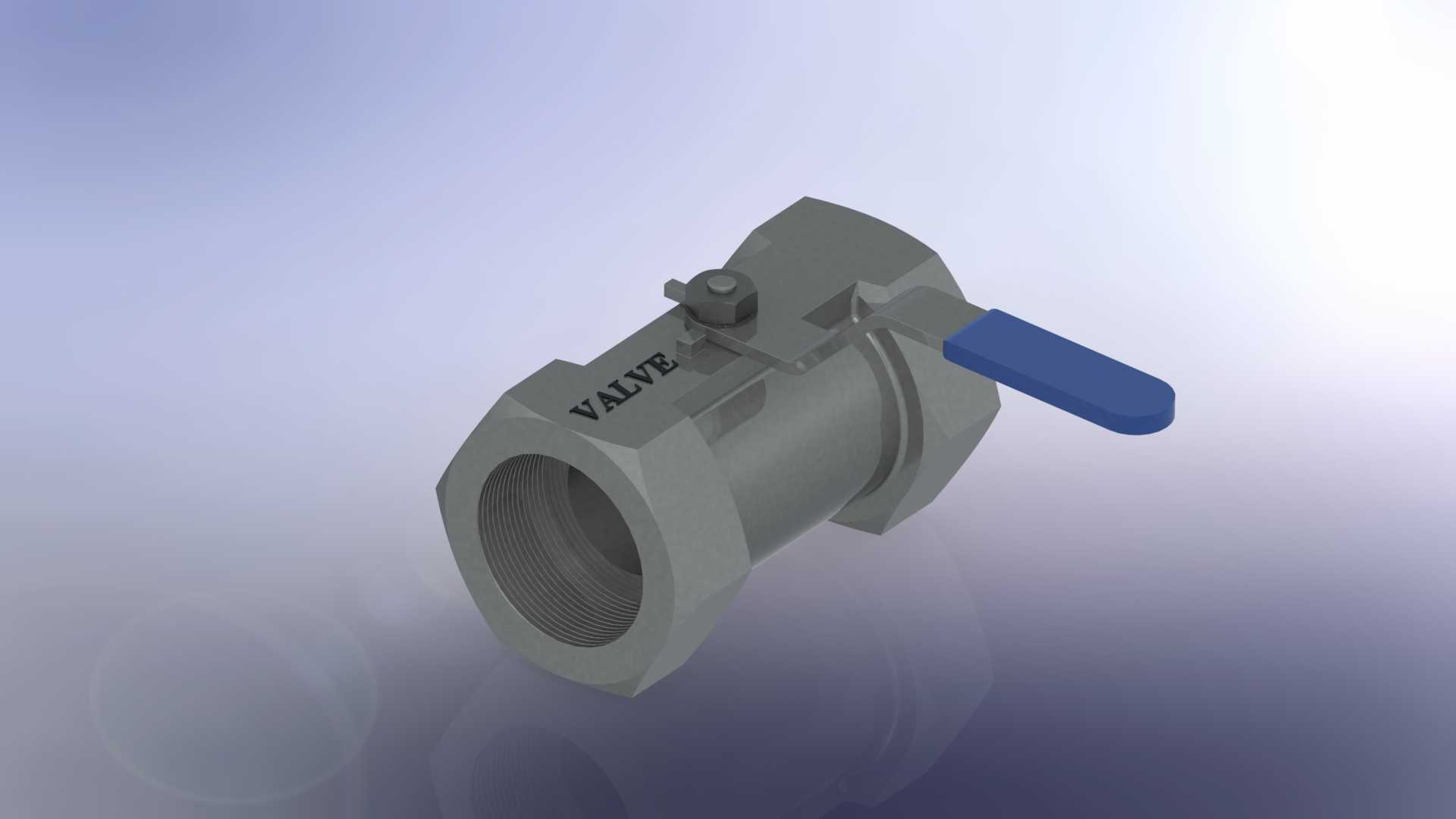

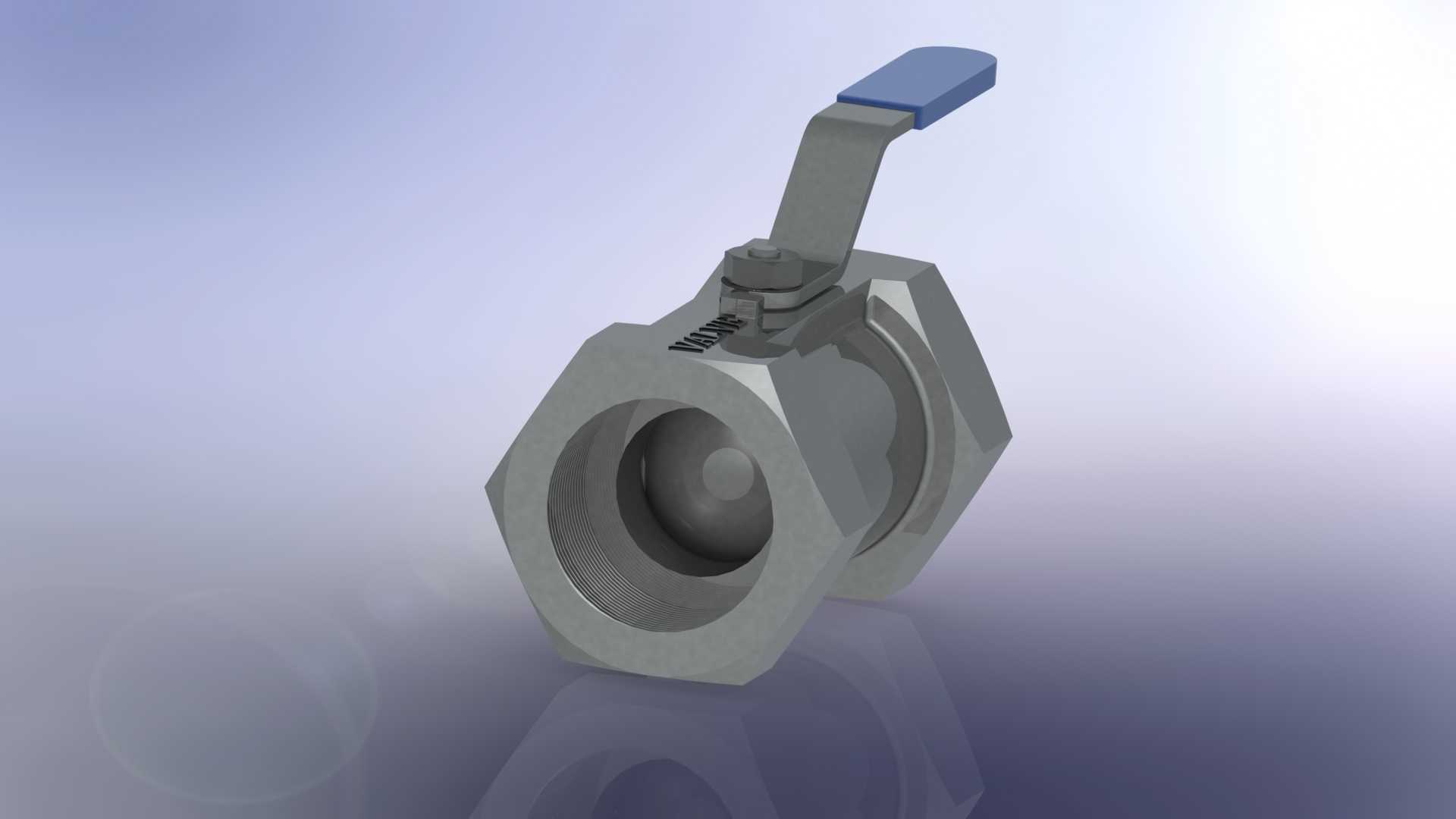

内螺纹连接手动二片式球阀结构设计

　　在民用给排水、暖通循环、小型化工流体输送、设备配套液压支路等场景里，这类内螺纹手动球阀是管路系统里最常见的截断类元件，区别于闸阀、截止阀的调节属性，它的核心作用是实现管路介质的快速通断，依靠带通孔的球体旋转90度即可完成全开或全关动作，操作行程短，启闭力矩小，日常运维中无需额外工具，徒手扳动手柄就能完成操作，非常适合需要频繁开关、快速切断介质的支路节点。从结构设计逻辑来看，这款二片式阀体采用分体铸造后螺纹锁合的结构，相比一片式球阀，它的加工装配难度更低，密封件更换维护更方便，相比三片式球阀又有更好的结构刚性，成本控制更优，适配1.6MPa及以下的中低压管路工况。阀体两端的内螺纹接口直接对应管路的外螺纹端头，安装时无需额外焊接法兰，

　　只需在螺纹处缠绕密封生料带或者加装密封垫片，拧紧后即可完成密封，安装空间占用小，适合管径在DN15到DN50区间的小管径管路布设。设计过程中首先要确定球体的通径尺寸，要保证全通径状态下通孔直径和管路内径一致，减少介质流经时的压损，避免管路输送过程中出现节流导致的能耗升高、介质残留等问题；球体和阀体之间的密封采用软质密封材料，贴合球面加工精度保证密封面的完全贴合，在低压工况下也能实现零泄漏，手柄的长度设计经过力矩核算，保证额定压力下徒手操作时不需要施加过大的力，同时手柄的旋转角度设置有限位结构，当手柄和管路轴向平行时为全开状态，垂直时为全关状态，现场操作人员可以直接通过手柄朝向判断阀门的启闭状态，避免误操作。安装边界方面，

　　这类阀门的轴向长度比同通径的闸阀更短，布设管路时不需要预留过长的安装间距，阀体本身的六角结构方便安装时用管钳夹持受力，不会因为拧紧力矩过大导致阀体变形；手柄的旋转半径需要在安装时预留足够空间，避免周围的管路、支架遮挡手柄，导致无法完成90度旋转操作。实际使用中，这类球阀可以适配水、非腐蚀性油品、压缩空气等多种常见介质，密封件的材质可以根据输送介质的属性更换，比如输送弱腐蚀性介质时更换氟橡胶密封，输送高温介质时更换对位聚苯密封，拓展适用场景。结构建模过程中，需要重点保证球体的圆度、密封槽的尺寸公差，阀体合模面的平面度，避免装配后出现密封泄漏、手柄卡涩的问题；阀杆部位采用防冲出结构设计，即使阀腔内部压力异常升高，

　　阀杆也不会被内部压力顶出，避免介质泄漏引发安全事故。在设备配套场景中，这类球阀常被安装在设备的进水、进气支路端，作为设备检修时的截断阀，当设备需要维护时，关闭对应的支路球阀即可断开介质供应，不需要关停整个管路系统的总阀，大幅降低运维对整个系统的影响。
