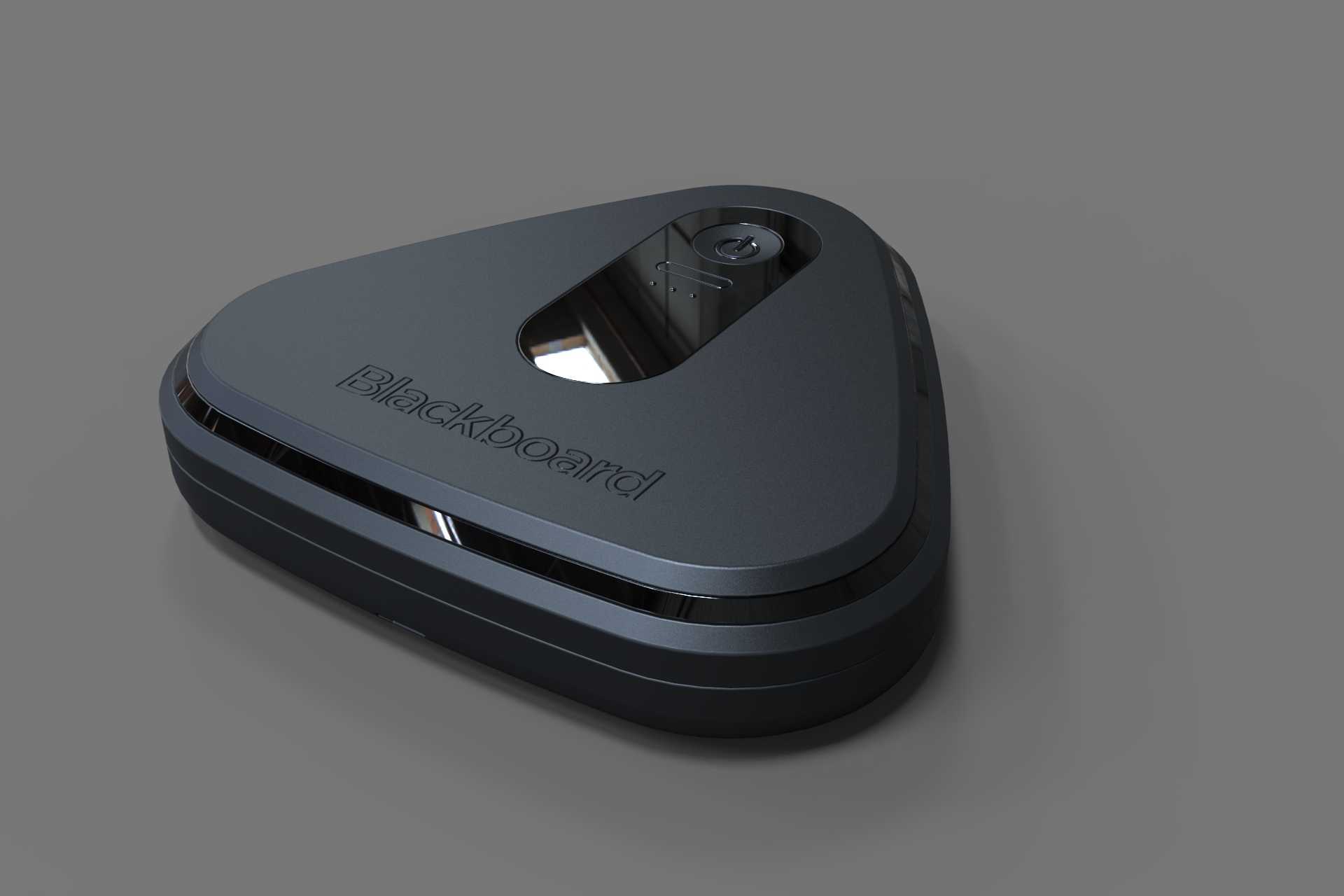

三角造型黑板磁条刷卡识别终端

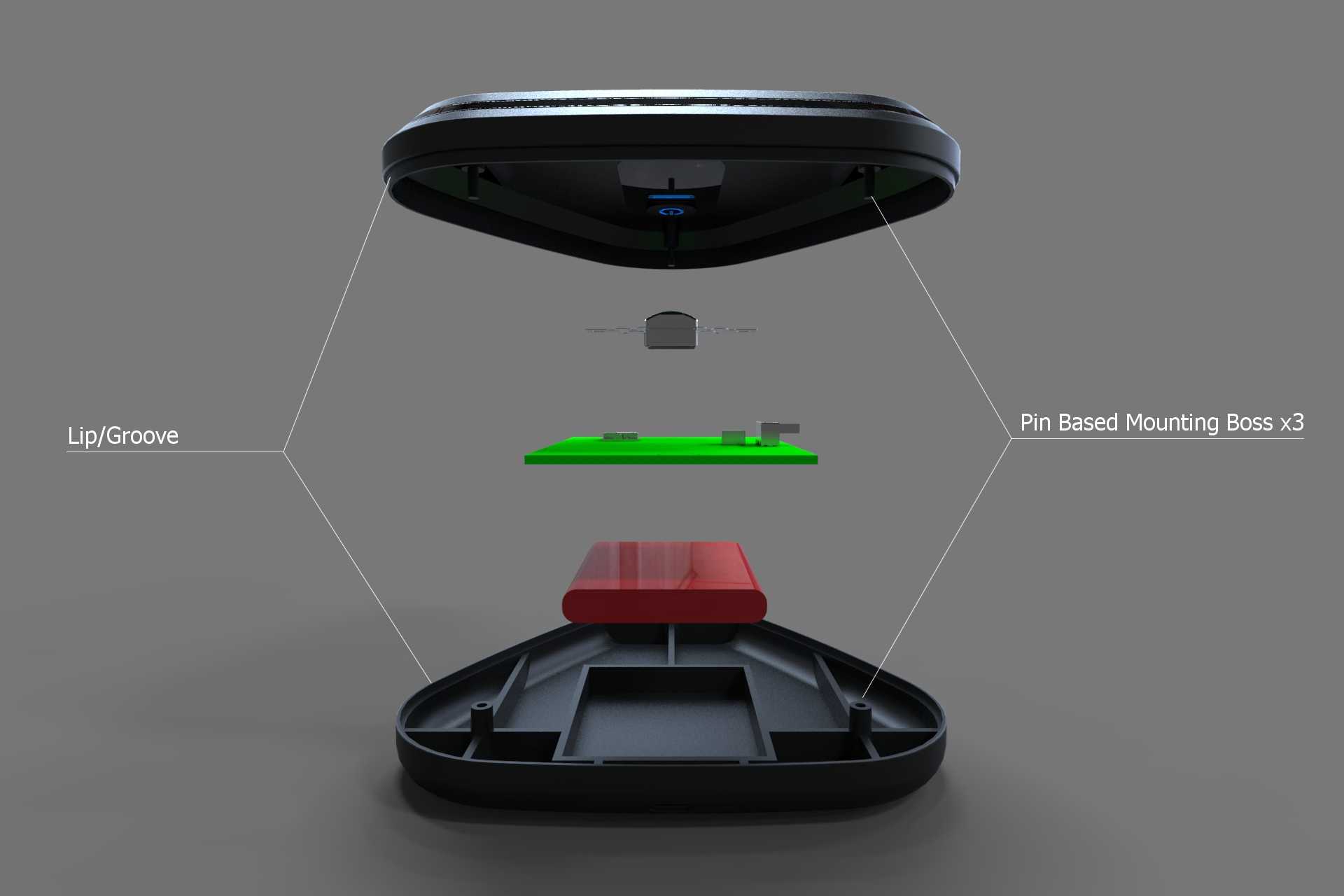

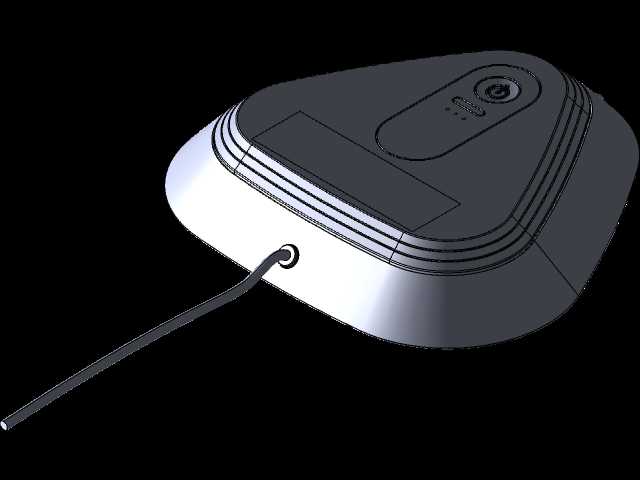

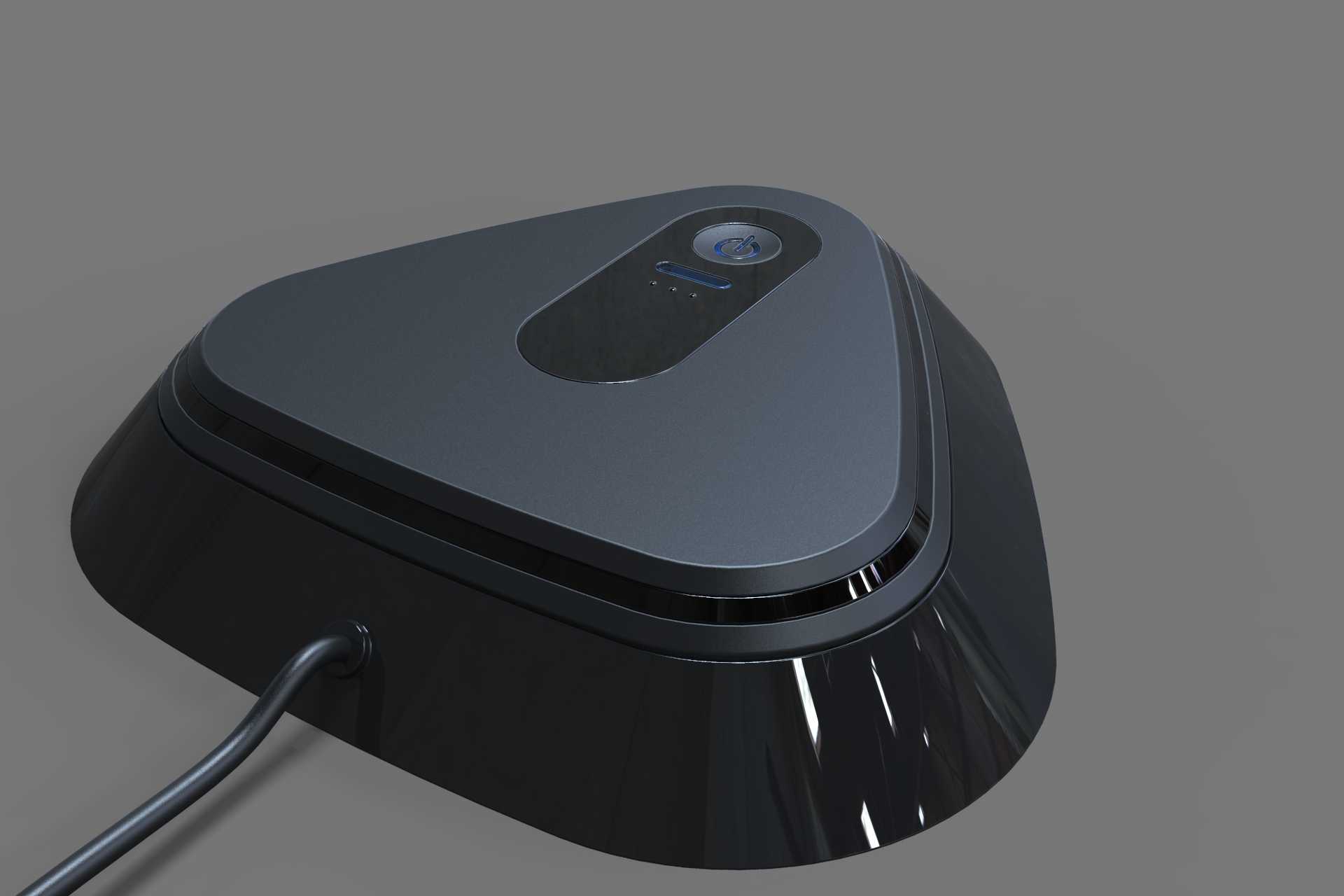

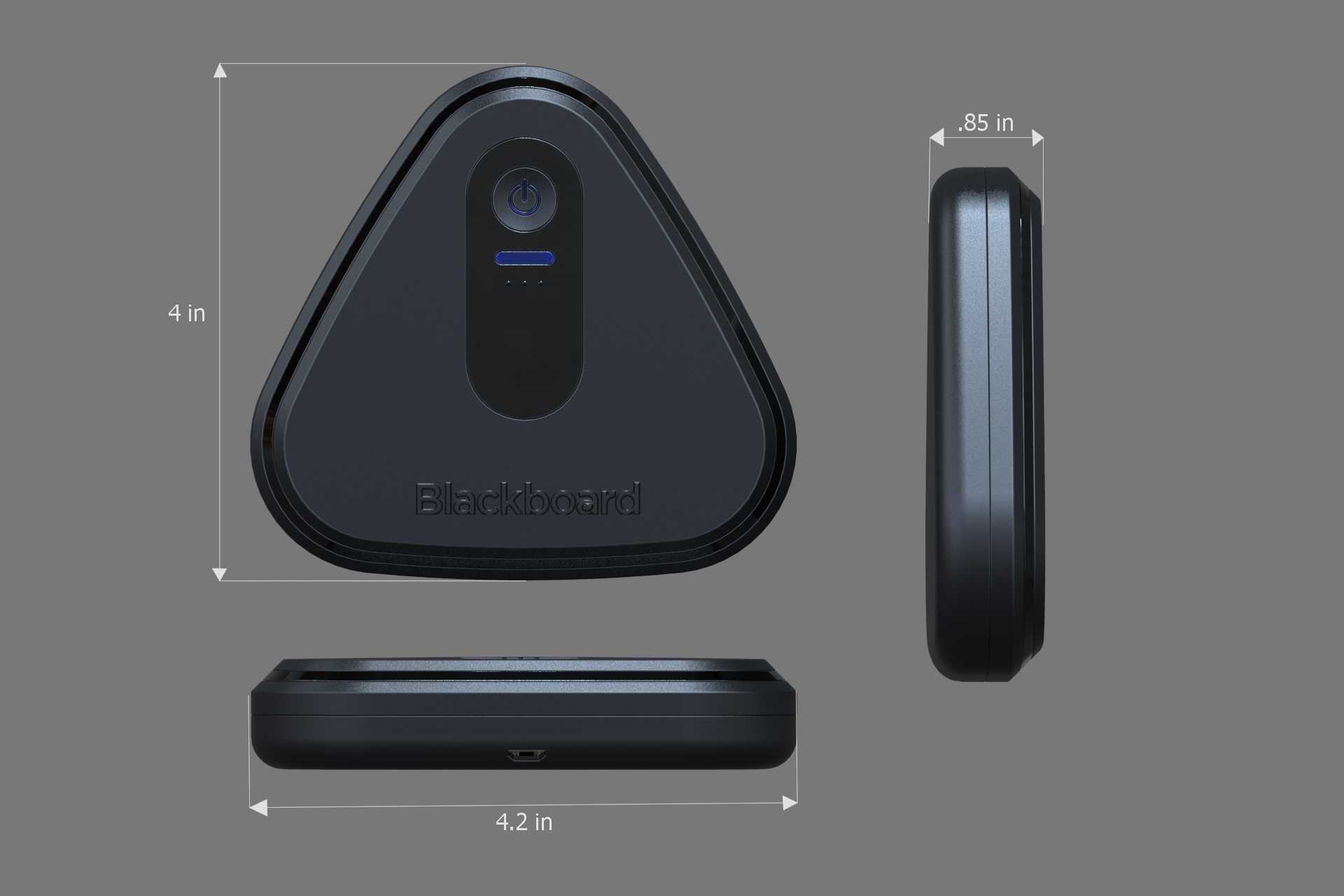

　　这款三角造型的磁条识别终端，最初的设计切入点是校园黑板场景下的身份核验需求——日常教学场景里，教师需要快速完成考勤打卡、教具取用权限验证、多媒体设备解锁操作，传统矩形读卡器要么棱角突出容易磕碰，要么堆叠在讲台边缘占用有限的操作空间，三角轮廓的选型刚好适配讲台边角的直角区域，三个圆弧过渡的侧边不会刮蹭教案或手部，放置时也能自然贴合墙角、窗框边的直角安装位，不会像方形设备那样突出一截造成通行阻碍。从结构设计层面看，整机外壳没有采用传统螺丝锁合的装配方案，上下壳通过周圈的卡扣结构配合定位凸台完成固定，外壳内侧预留的0.8mm扣合量既能保证装配后的接缝均匀度，也省去了螺丝柱、螺丝孔位的结构空间，整体壁厚控制在1.5mm，既满足日常手持、

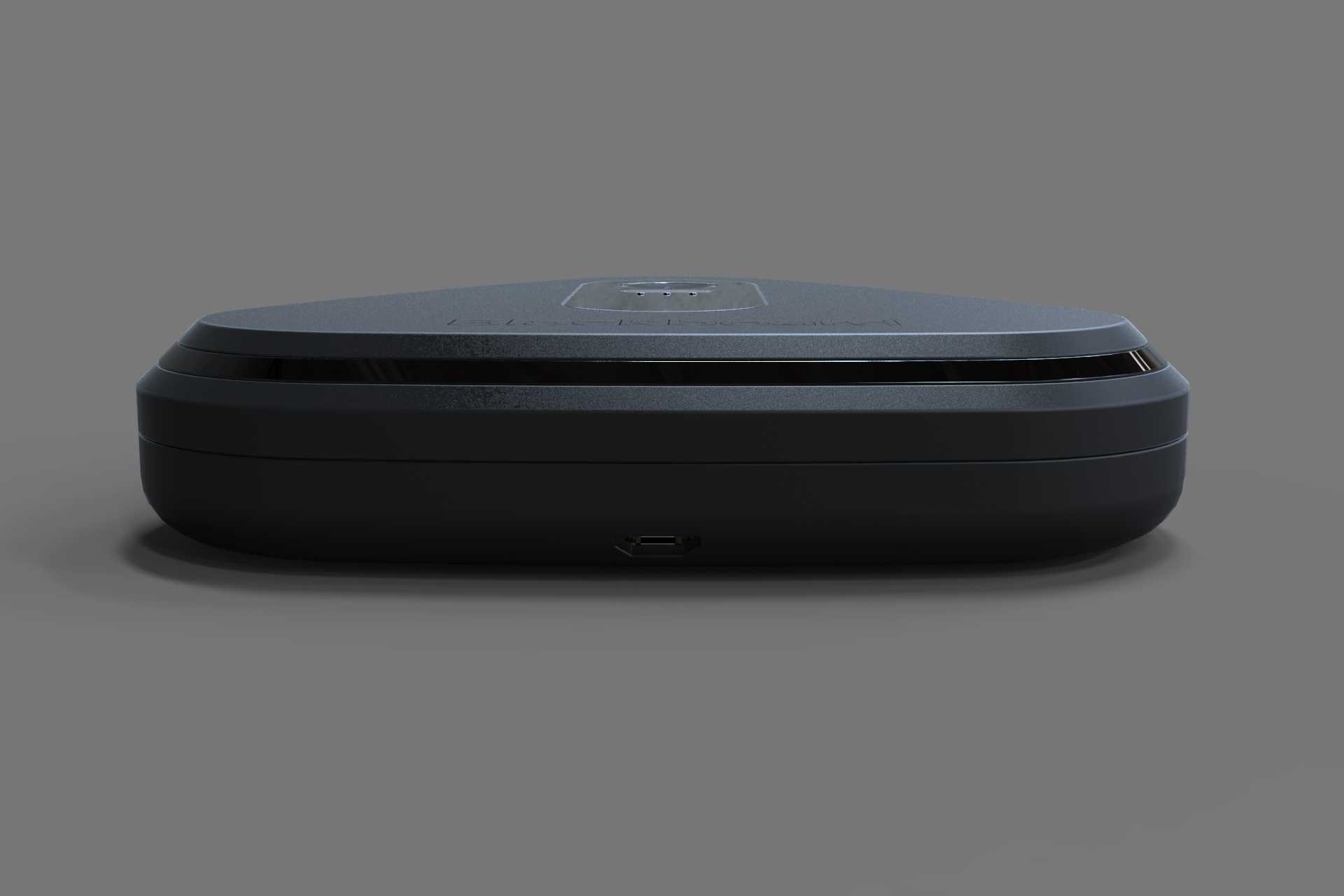

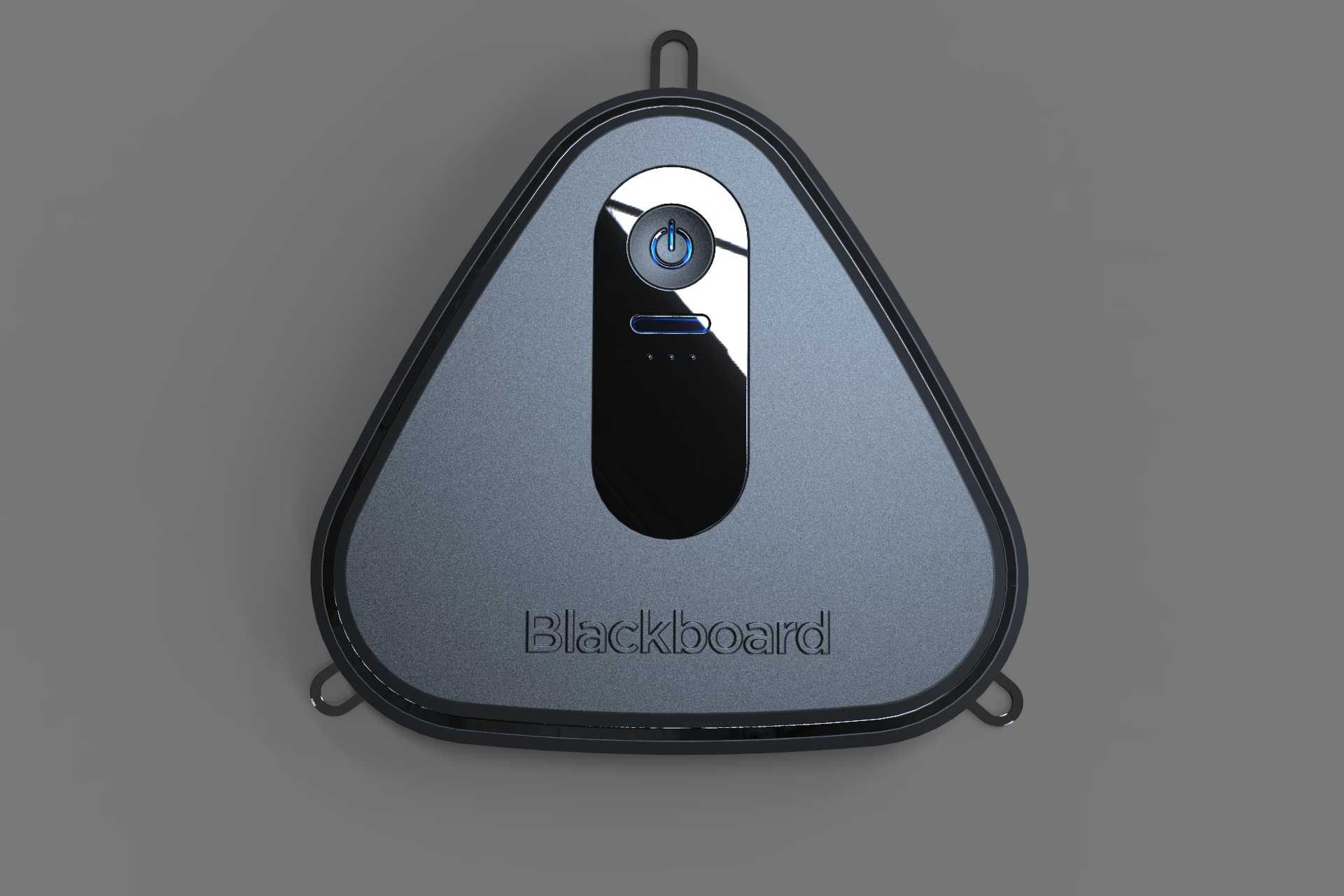

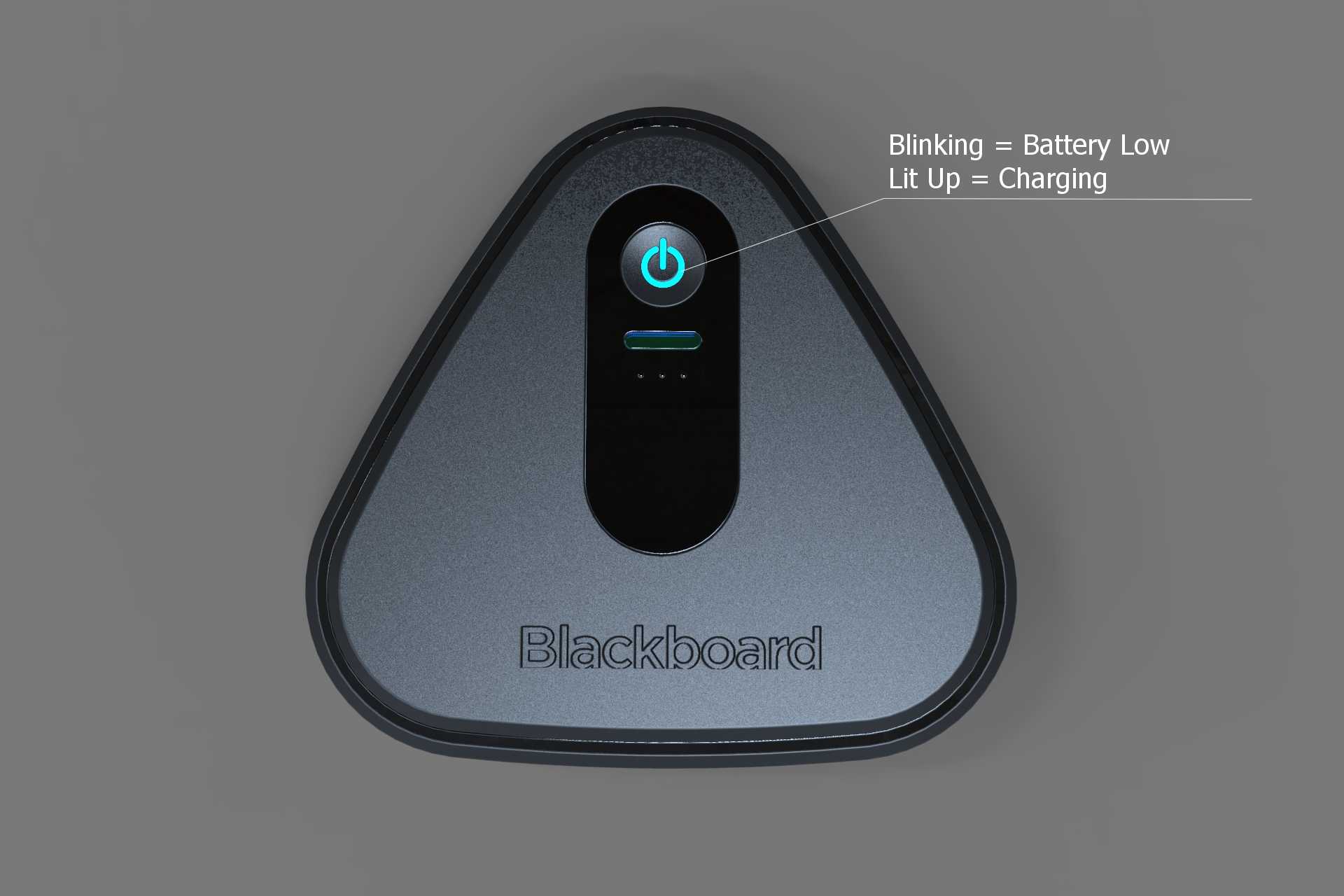

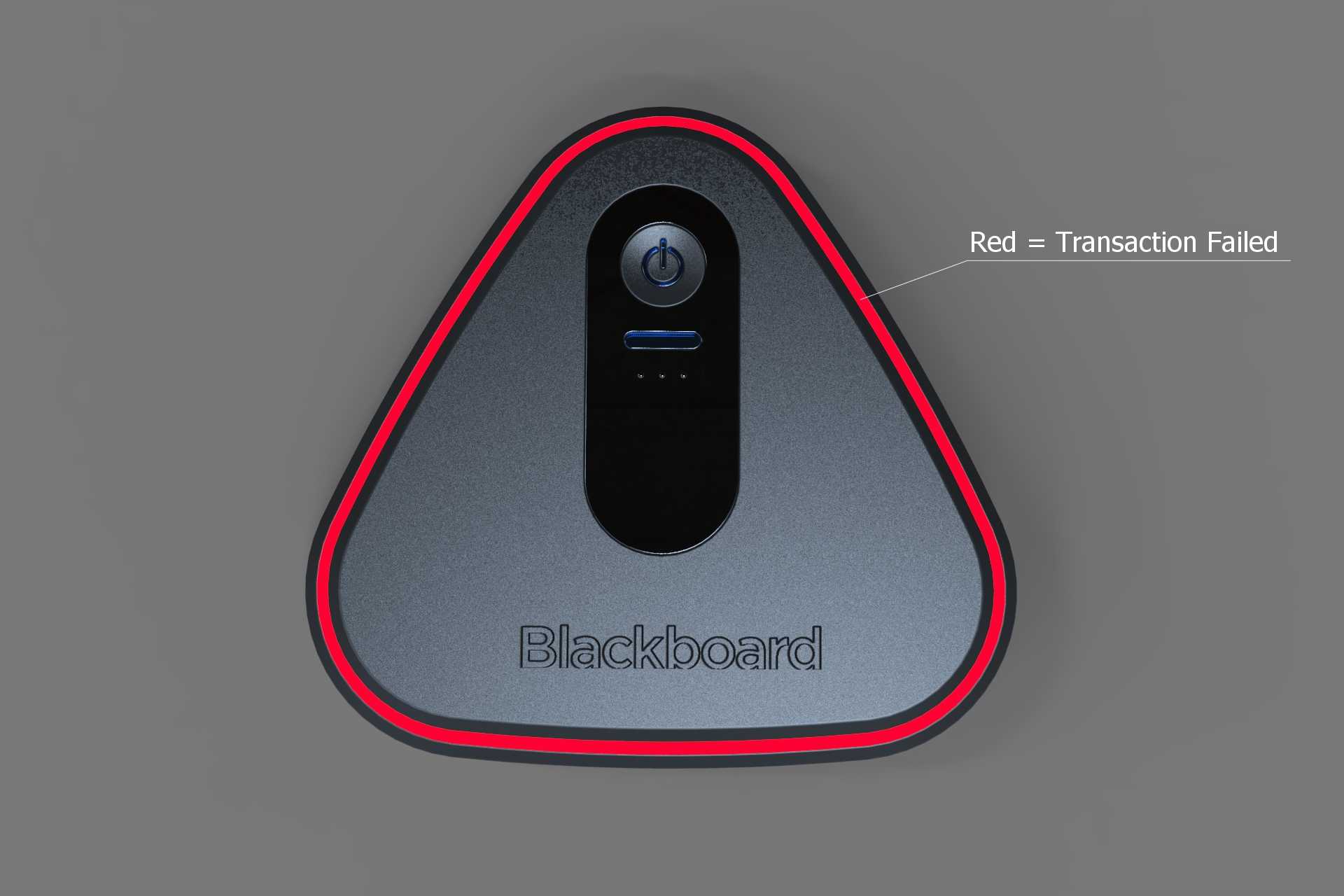

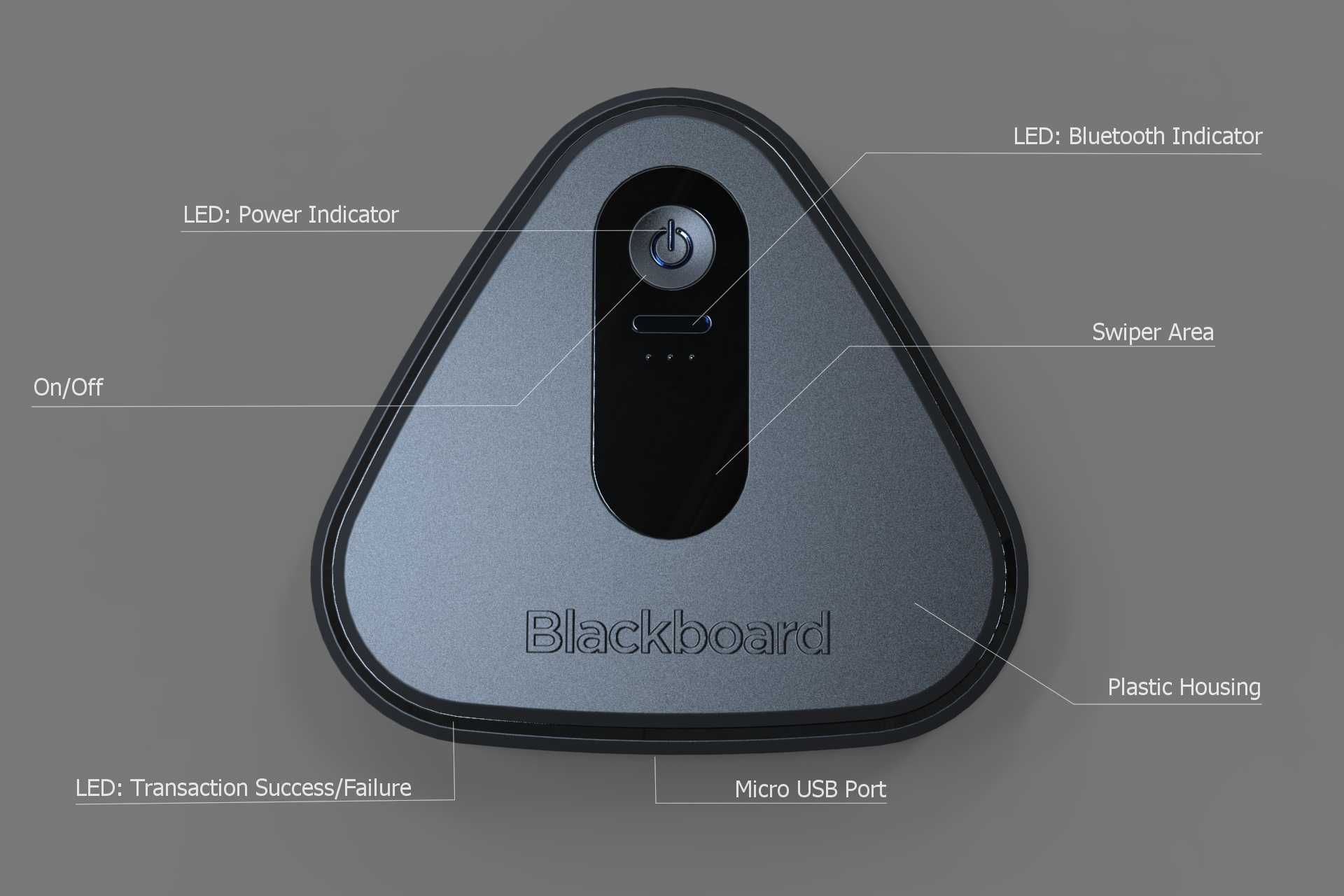

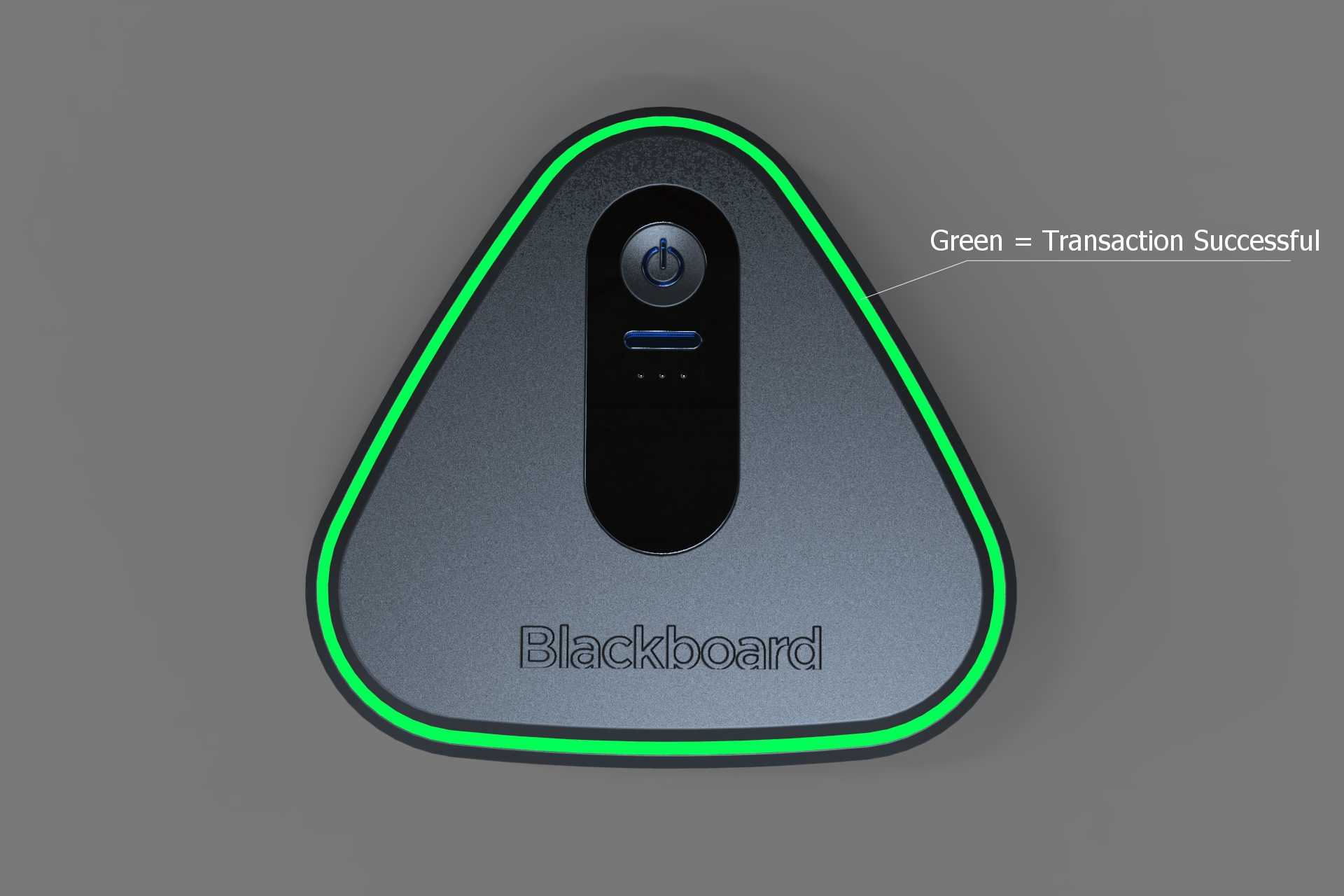

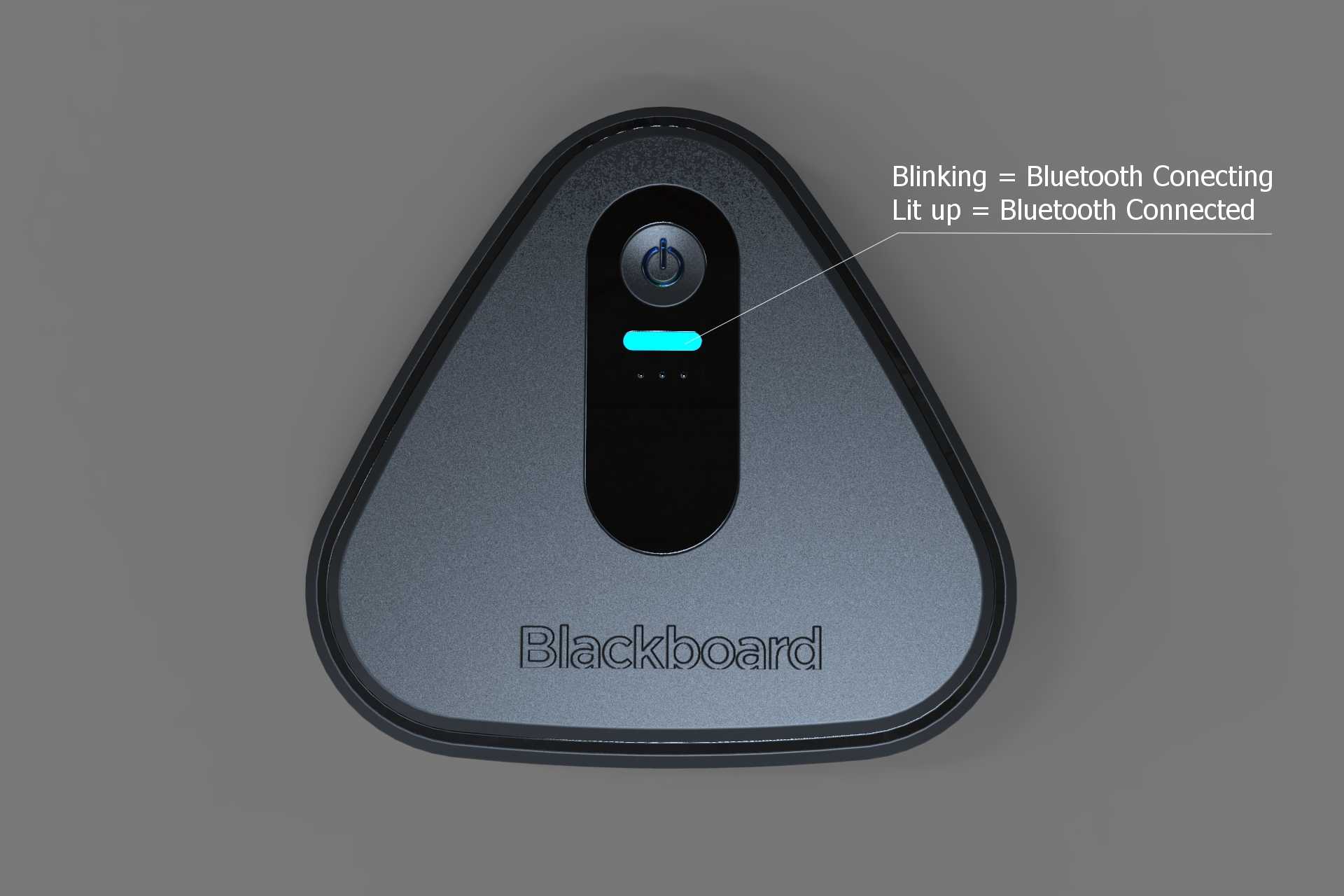

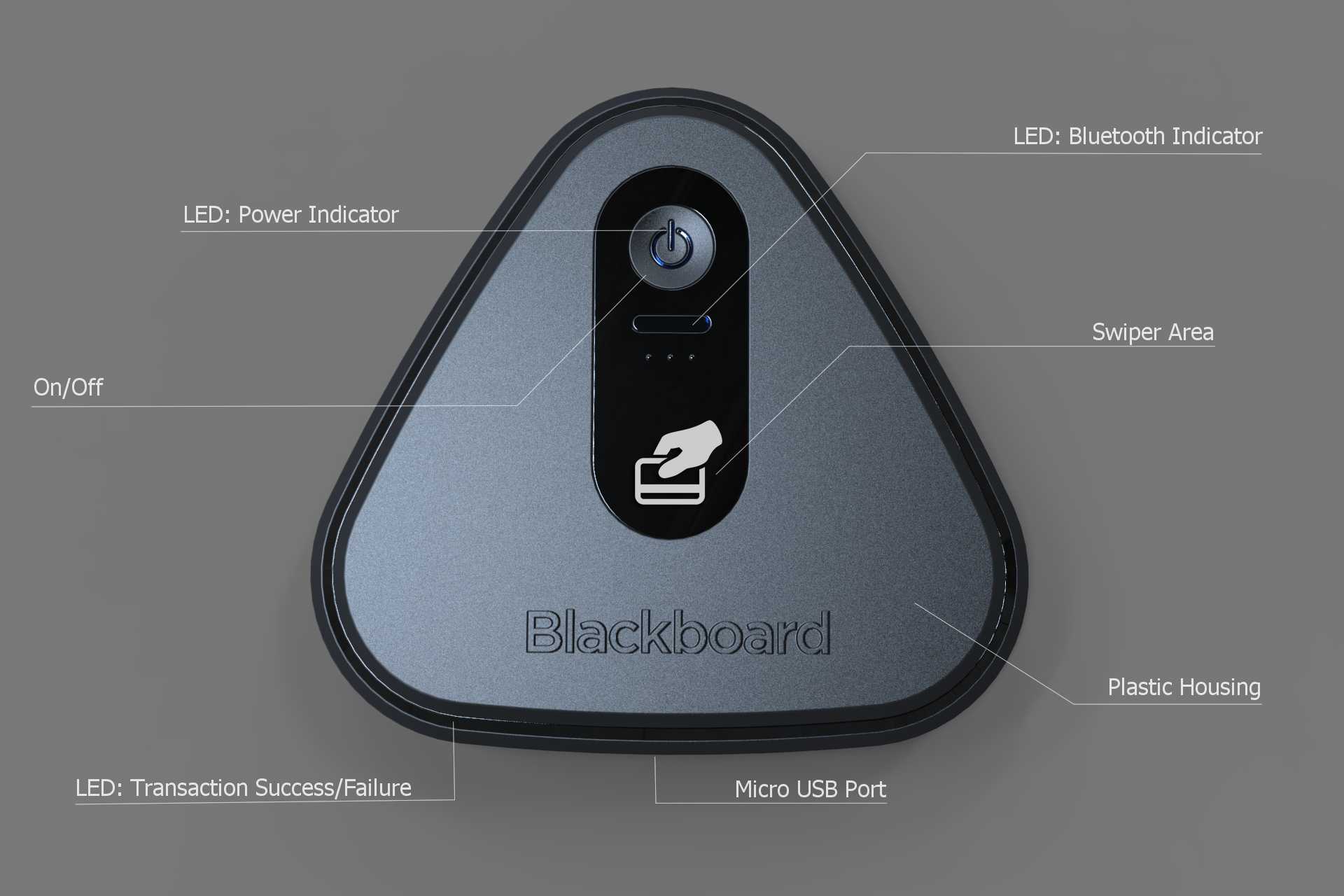

　　放置的抗跌落强度要求，也把整机重量控制在便携设备的合理区间，不会因为过重导致粘贴安装时脱落。设备的功能分区完全贴合单手操作的逻辑：顶部区域集成电源按键，按键周边做了下沉0.3mm的环形导角，盲操作时指尖能快速定位按键位置，电源键旁设置两颗状态指示灯，分别对应电源接通状态、蓝牙连接状态，设备底部靠近Micro USB充电口的位置设置交易状态指示灯，刷卡操作完成后用户不用抬手就能看到操作结果反馈，正面中部的刷卡区域做了内凹的刷卡引导标识，磁条卡顺着标识方向划过就能完成读取，不需要刻意对准读卡模块的位置，降低了初次使用的操作门槛。内部结构排布上，读卡模块、蓝牙通讯模块、充电管理电路板全部采用松散适配的定位筋固定，没有打胶或螺丝锁死的结构，

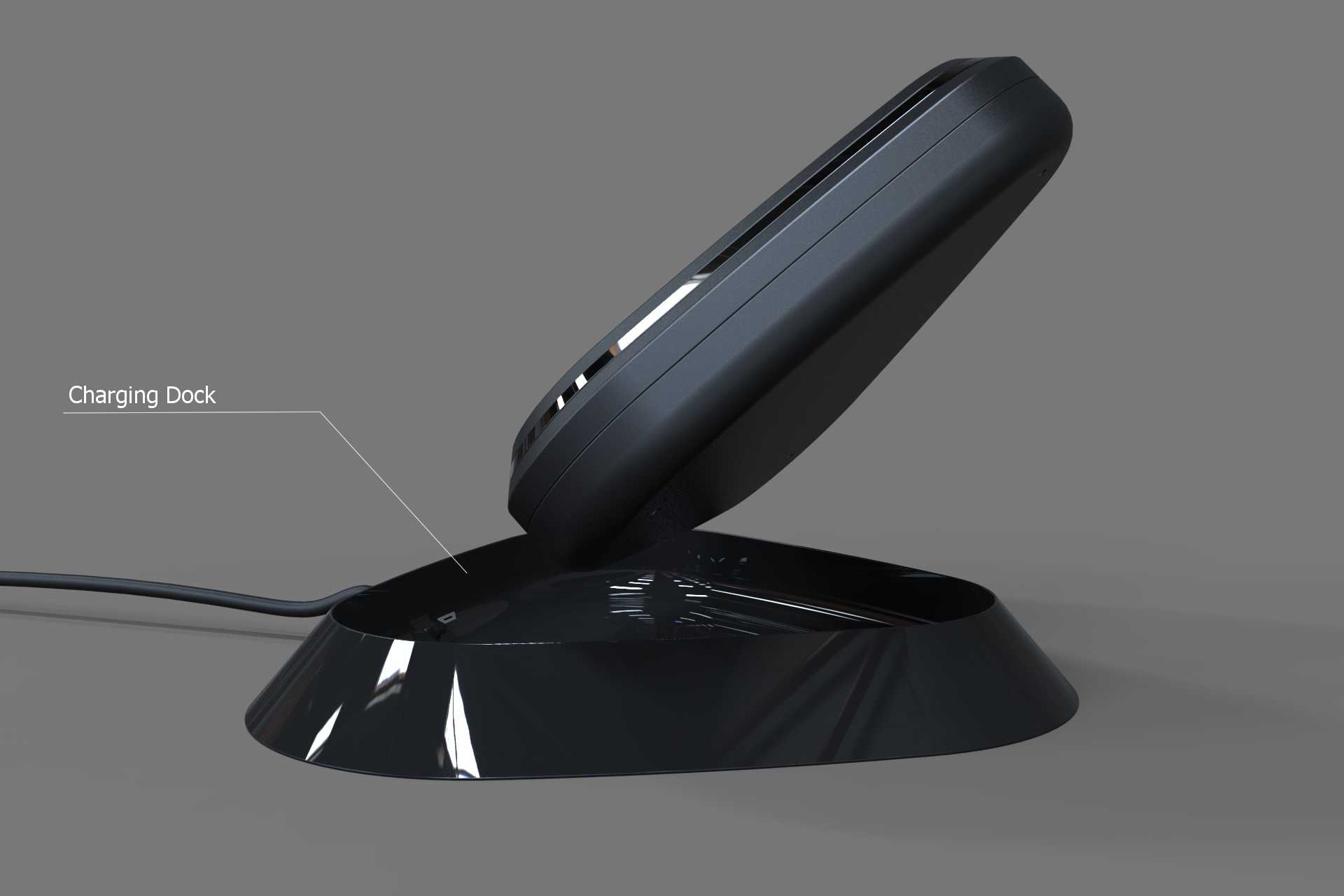

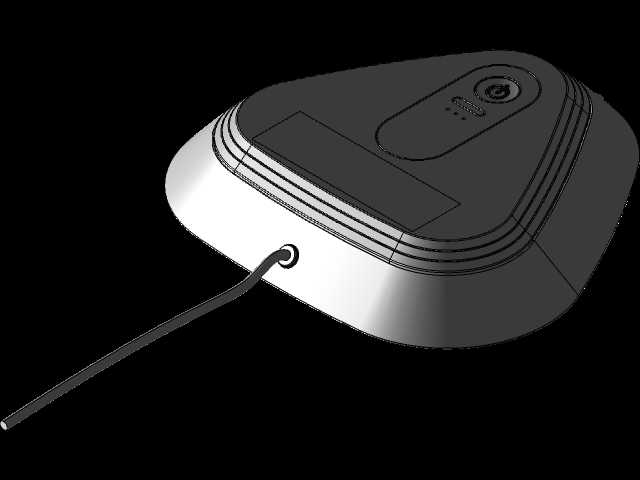

　　外壳上的安装凸台和对应凹槽在拆卸时可以直接分离，方便后期更换电池或维修损坏的模块，不需要暴力破坏外壳。设备支持两种供电模式，既可以通过配套的充电坞放置在讲台固定位置长期供电使用，也可以通过通用Micro USB接口连接充电宝、电脑USB端口取电，甚至可以通过背胶或挂孔固定在墙面、窗沿位置，适配临时签到、户外教学核验等多场景使用需求，独立的USB通讯线缆可以直接连接电脑完成设备参数配置、读卡数据导出，不需要额外搭配专用的通讯适配器。考虑到实际使用中用户可能不清楚设备的刷卡区域，刷卡区特意做了丝印的手型刷卡标识，即使没有阅读说明书，用户看到标识也能知道正确的刷卡操作方式，外壳采用磨砂塑料材质，日常使用中不容易残留指纹或划痕，

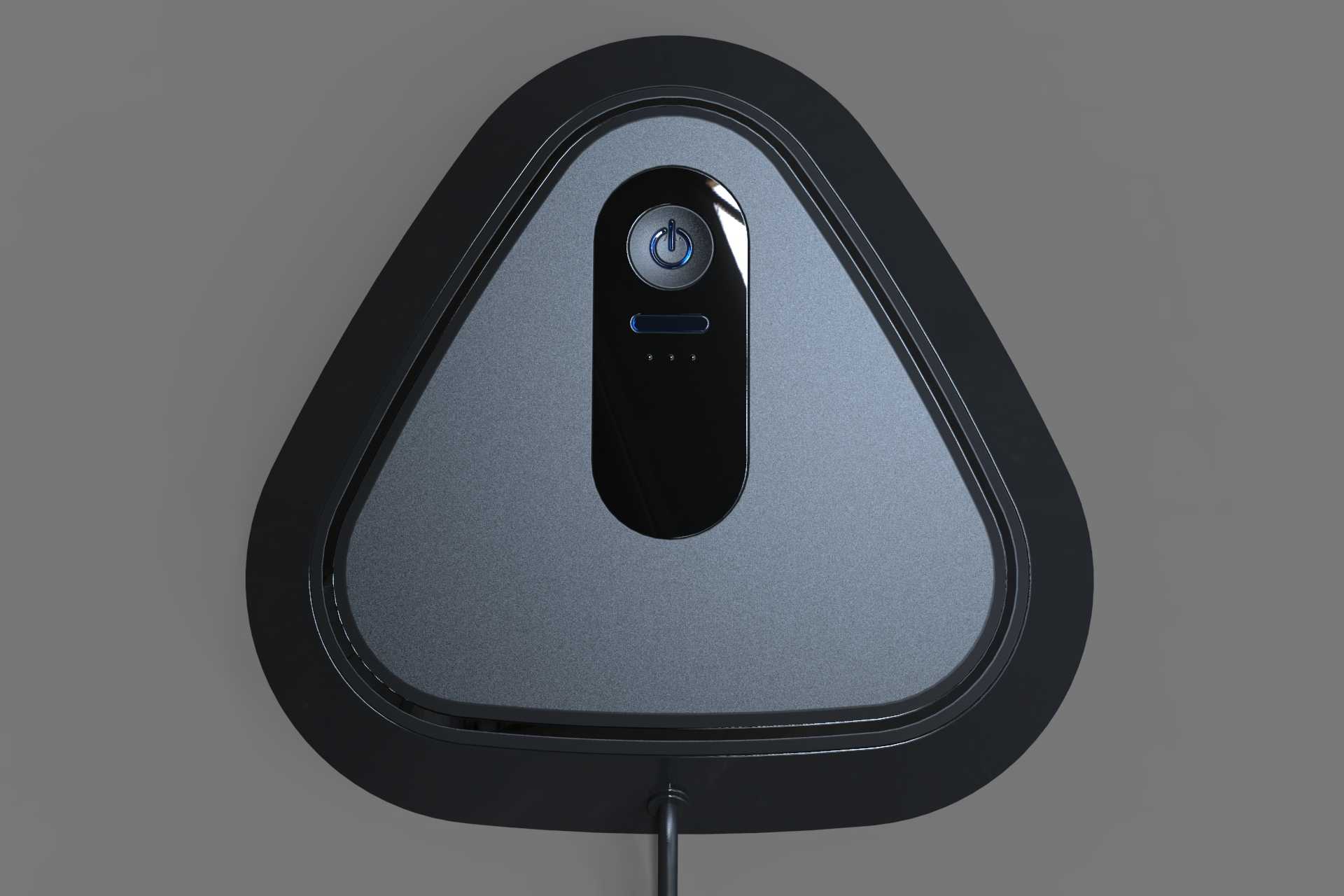

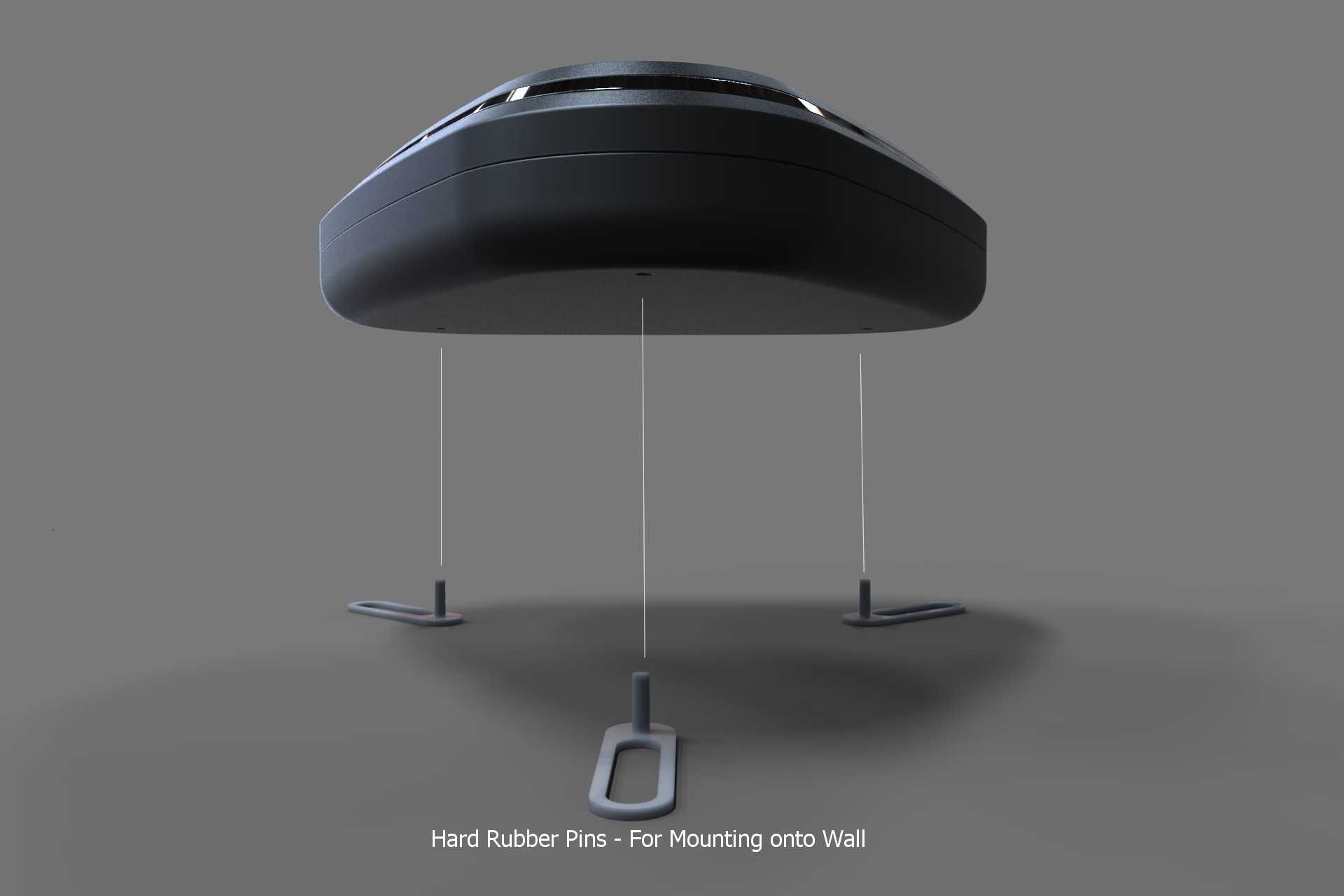

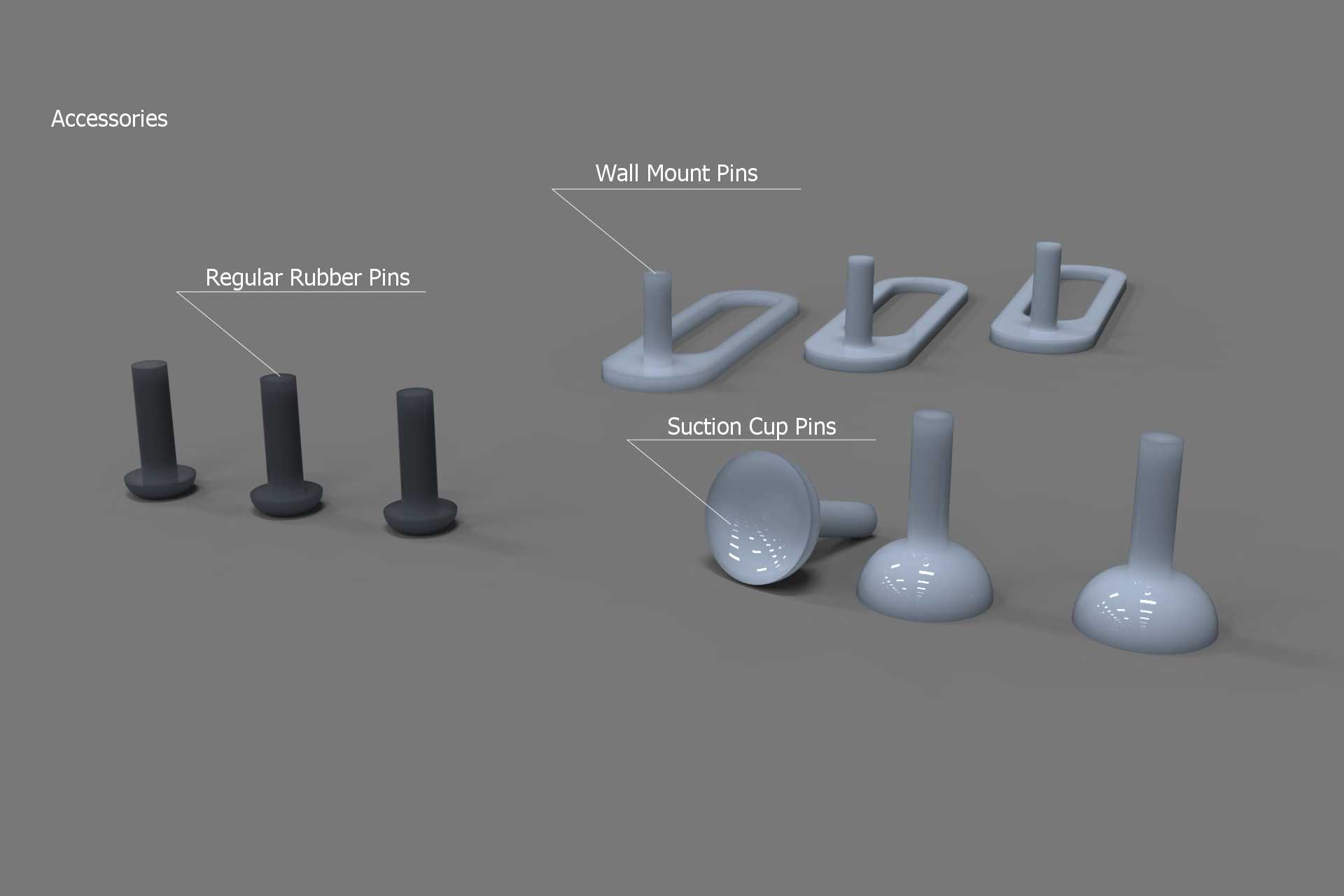

　　周圈的软胶包边在跌落时能起到缓冲作用，保护内部电路板和读卡模块不受冲击损坏。整机的安装边界没有做过多限制，底部平整的平面可以直接放置在任意水平台面，背面预留的挂孔可以配合螺丝挂装在垂直墙面，侧边的平面也可以配合双面胶粘贴在玻璃、金属板等光滑表面，不需要额外定制安装支架，适配不同教学场景、办公场景的安装需求。蓝牙模块的配置让设备不需要连接实体线缆就能和电脑、多媒体终端完成数据传输，讲台布线时不需要预留专用的设备连接线，减少了讲台区域的线缆杂乱问题，充电管理模块支持过充保护，长期插在充电坞上也不会损伤内置电池，满电状态下可以支持连续数百次刷卡操作，满足全天教学场景的使用需求。
