入耳式塑料耳塞结构设计方案

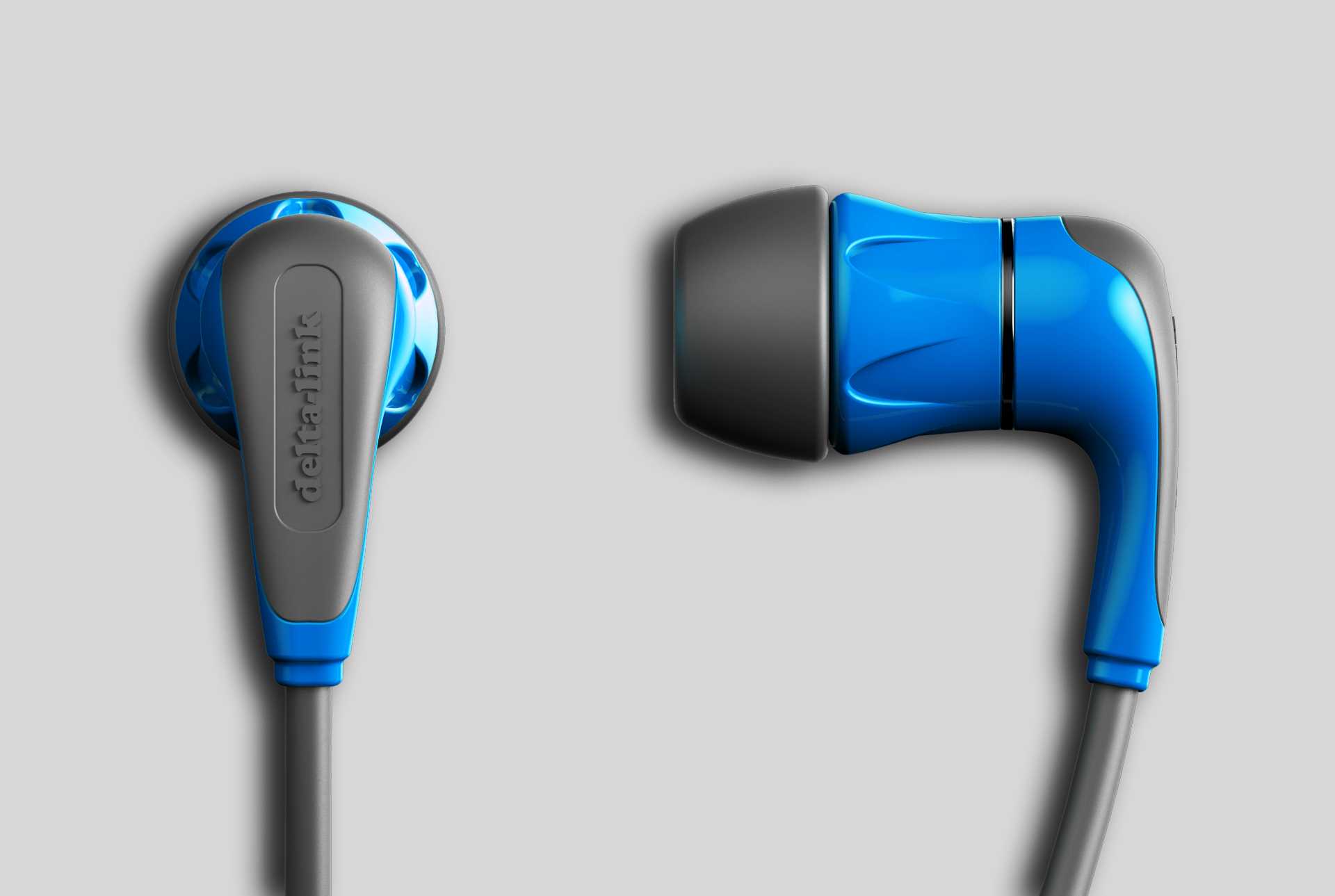

　　这款入耳式耳塞的结构设计，核心围绕日常随身音频收听的使用场景展开，覆盖通勤携带、运动佩戴、桌面影音使用等多类实际工况，作为音频输出终端的接触端部件，需要同时兼顾佩戴贴合度、声学传导效率、结构耐用性三类核心需求。整体主体结构采用硬质塑料作为主承载材质，搭配软质硅胶耳塞套作为耳道接触部分，两类材质的搭配既保证了内部腔体的结构刚性，避免腔体形变影响内部声学空间的一致性，也能通过软质材料的形变适配不同用户的耳道轮廓，降低长时间佩戴的异物感。从结构分层来看，耳塞整体分为出音嘴段、主腔体段、尾柄出线段三个部分，出音嘴段做了收窄的锥形过渡，端部设置有防尘网的安装卡槽，可直接卡装金属或尼龙防尘网，阻挡耳道分泌物、外界灰尘进入腔体内部，

　　避免堵塞出声孔影响音质，出音嘴的外径尺寸控制在通用硅胶套的适配范围内，可兼容市面上多数同规格的替换耳塞套，降低用户后续更换配件的适配成本。主腔体段采用流线型的曲面过渡，没有尖锐的棱角结构，曲面造型完全贴合耳甲腔的内部轮廓，佩戴时腔体外侧与耳甲腔内壁形成均匀的面接触，而非点接触，能有效分散佩戴压力，长时间佩戴不会产生局部压痛感，腔体内部预留了扬声器单元的安装空间，安装位做了环形的限位台阶，扬声器装入后可通过台阶定位，配合周圈的密封胶槽打胶固定，保证前腔与后腔的气密性，避免声短路影响低频表现。尾柄段做了向下的小角度弯折，这个弯折角度是参考人耳佩戴时耳塞出线的自然走向确定的，佩戴时线材会自然顺着耳垂方向向下延伸，

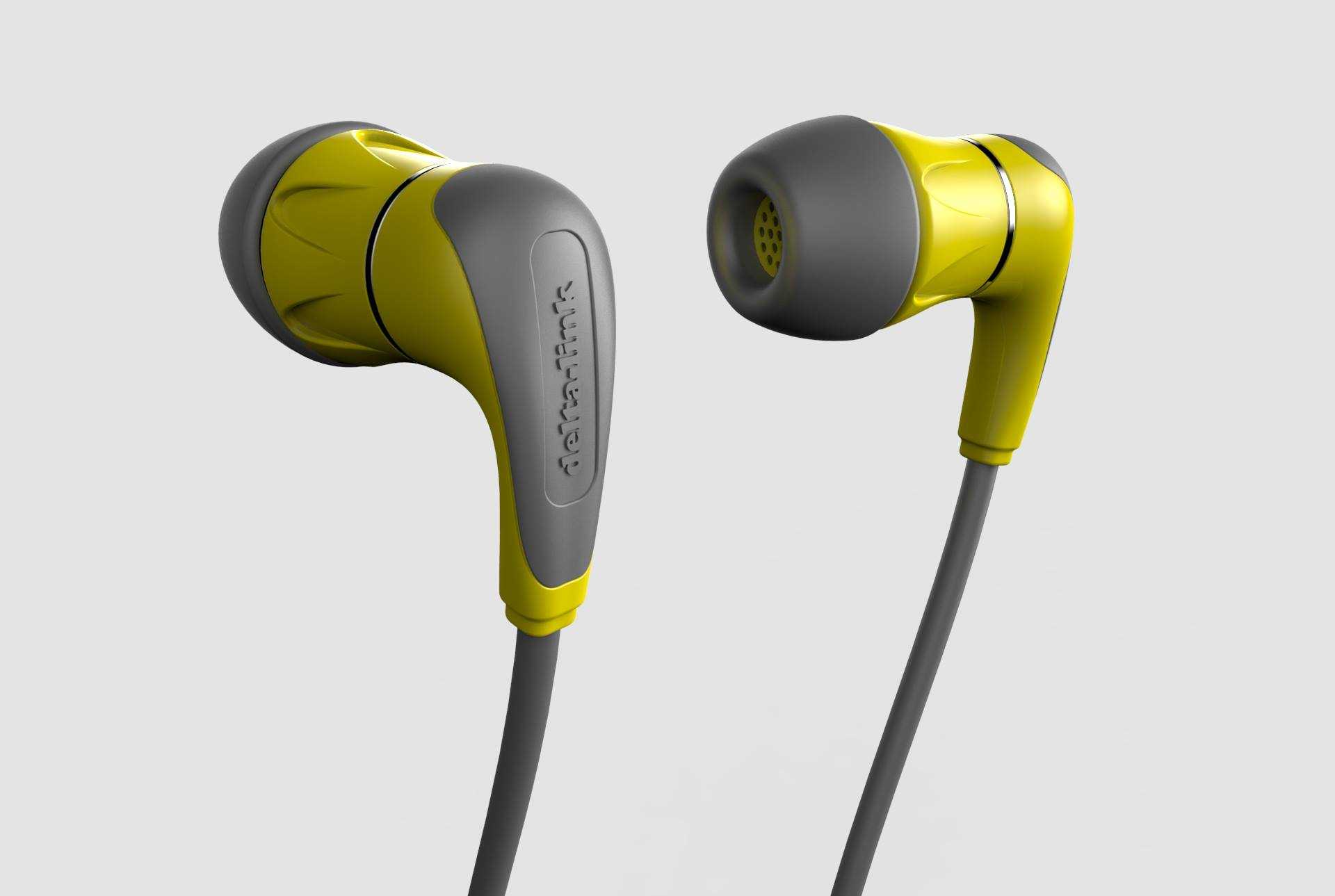

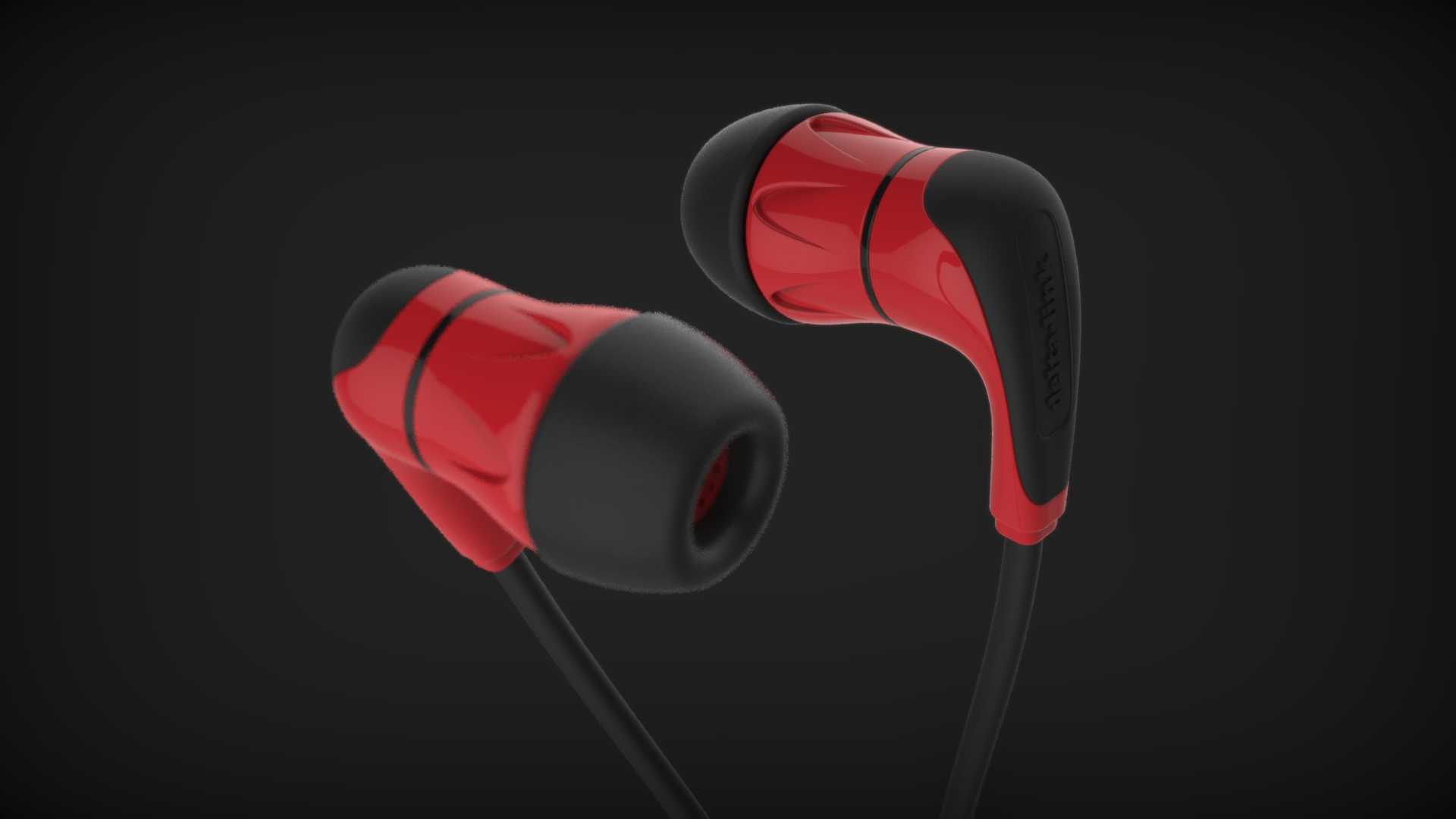

　　不会出现线材顶碰耳廓的情况，尾柄内部设置有线材防拉结构，线材穿入尾柄后会先打一个线结卡在尾柄内部的限位槽内，再与内部扬声器的引脚焊接，能承受日常使用中的拉扯力，避免拉扯线材导致焊点脱落、线材断裂的问题。外观上采用双色搭配的结构设计，硬质塑料部分分为两个色区，通过双色注塑工艺实现，不需要额外做表面喷涂，既提升外观的层次感，也能避免日常使用中表面涂层磨损掉漆的问题，腔体侧面的标识区域做了内凹的蚀刻位，标识内容可以直接在注塑时成型在模具上，不需要后续丝印或镭雕，提升标识的耐磨度，长期使用也不会出现标识磨花脱落的情况。结构设计上充分考虑了注塑生产的工艺性，所有壳体的壁厚控制在均匀的1.5mm左右，没有出现壁厚突变的位置，

　　避免注塑成型时出现缩痕、气泡等缺陷，壳体的拼接位置采用止口配合结构，上下壳合模时通过止口定位，配合超声波焊接工艺实现壳体的密封固定，不需要额外打胶或使用螺丝固定，既提升装配效率，也能保证壳体拼接处的缝隙均匀，外观一致性更好。在安装边界的考量上，内部扬声器单元的安装位尺寸适配常用的10mm动圈单元规格，腔体内部的后腔空间容积经过测算，匹配该规格单元的声学参数需求，不需要额外添加调音棉即可实现基础的频响表现，预留的调音孔位置设置在尾柄的侧面，可根据实际调音需求贴装不同阻尼的调音网，调整高低频的表现，调音孔位置避开了佩戴时与皮肤接触的区域，避免佩戴时皮肤堵塞调音孔导致音质变化。出线口位置做了圆角过渡，并且加了软质的线材护套，护套与尾柄做嵌件注塑固定，线材在护套位置可以实现小角度的弯折，避免线材在出线位置反复弯折导致的铜丝断裂，提升线材的使用寿命。整体结构没有复杂的异形结构，所有曲面都可以通过常规的注塑模具加工实现，模具抽芯方向统一，没有需要复杂斜顶或滑块的结构，能有效降低模具的加工成本和后续量产的不良率，适合批量注塑生产。
