便携雾化吸入设备结构设计方案

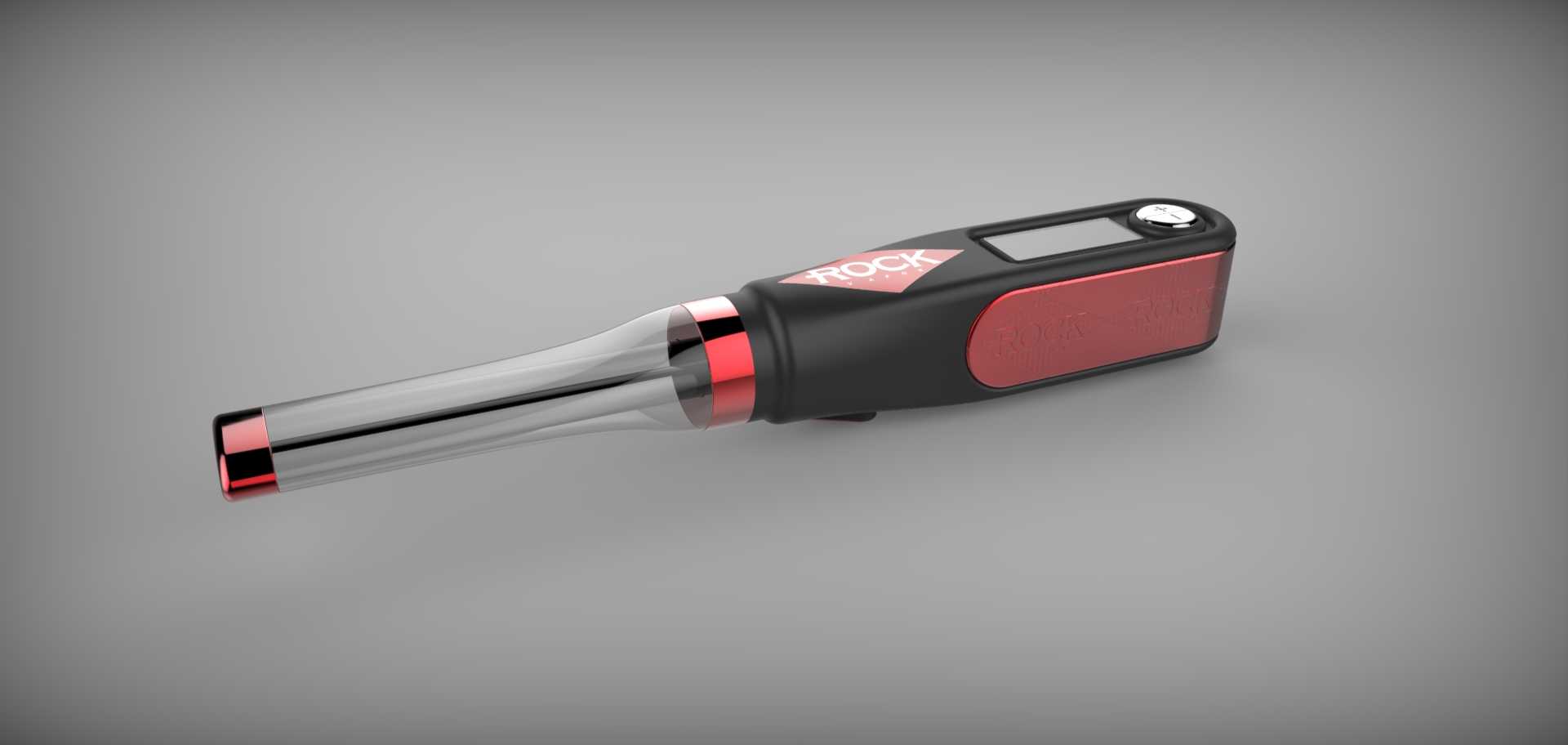

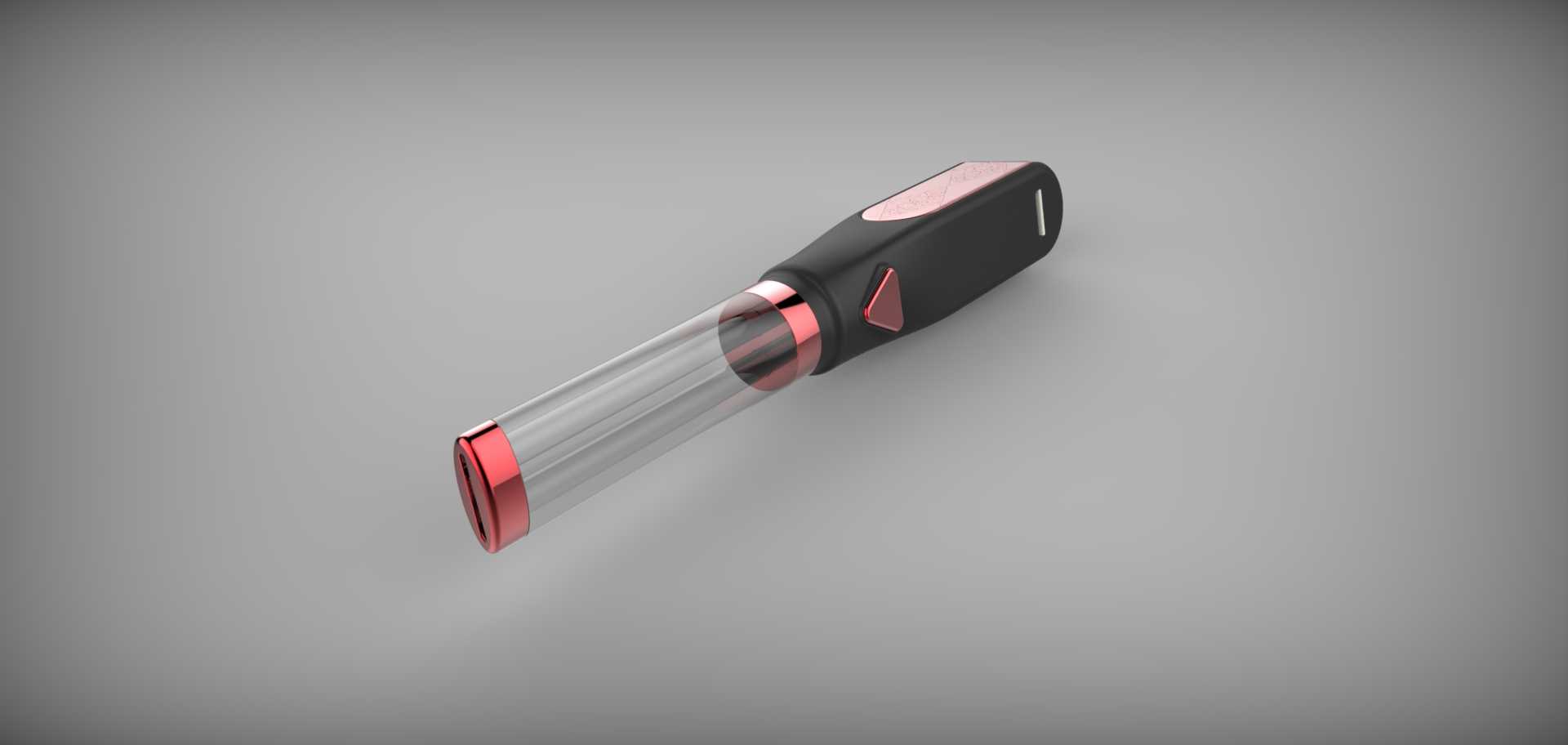

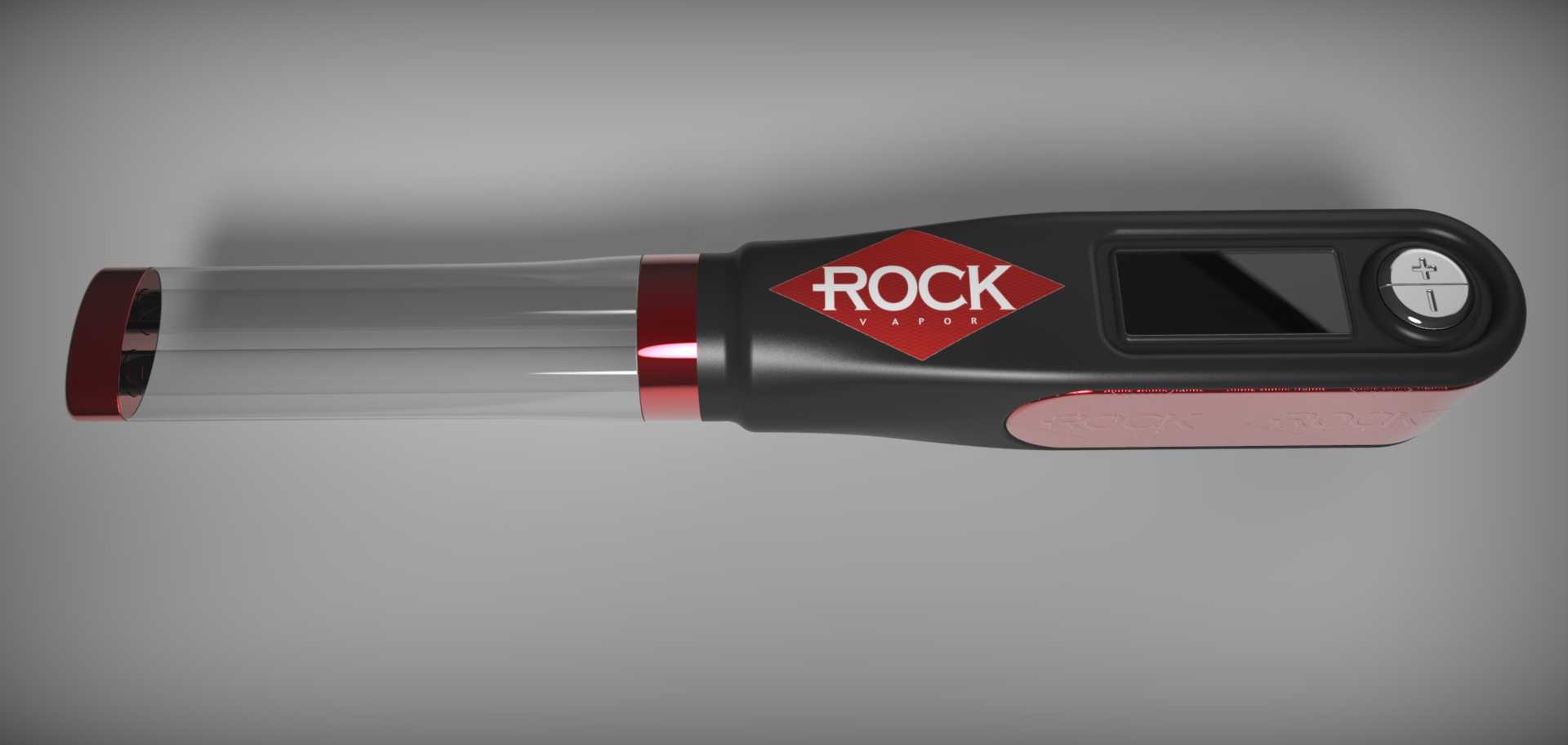

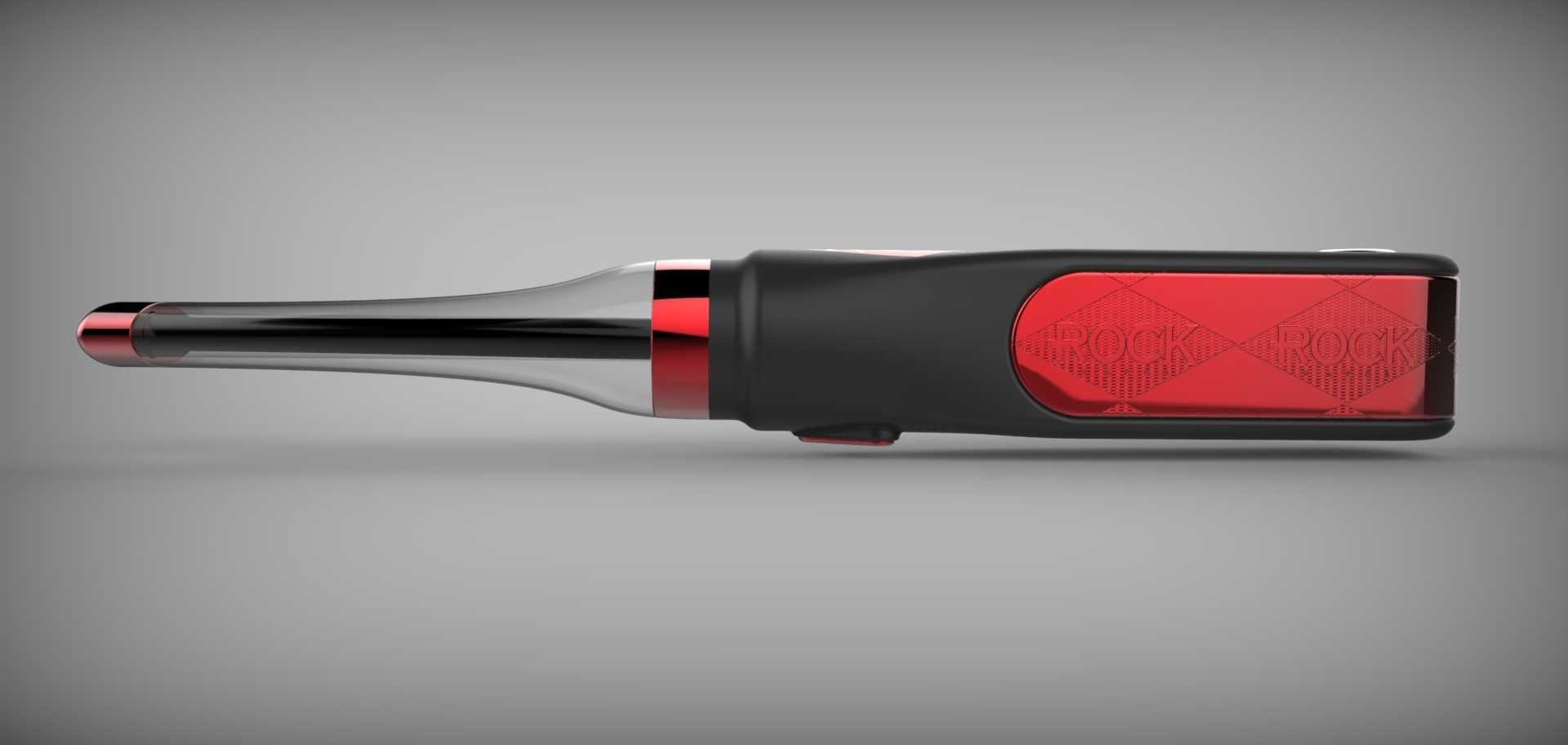

　　这款手持雾化吸入装置的结构设计，核心围绕日常随身使用的场景展开，首先要解决的就是单手握持的操作逻辑——用户在持握设备时，拇指的自然活动范围刚好覆盖设备端部的控制按键区域，不需要调整手部姿势就能完成启停操作，这一交互逻辑是从人体工程学实测数据出发确定的，按键的凸起高度、按压行程都做了适配，避免误触的同时保证按压反馈清晰。设备的滑动外壳结构是设计中的核心功能点，环绕主体的滑套可以向后滑动，露出内部的电池仓与电子元器件舱，这种结构不需要额外的拆卸工具，日常更换电池或者做简单的内部清洁都可以直接操作，滑套的导轨做了阻尼限位，滑动到指定位置会有卡位反馈，不会出现使用过程中滑套自行移位的问题。设备的储液雾化区域采用透明塑料包裹的玻璃管结构，

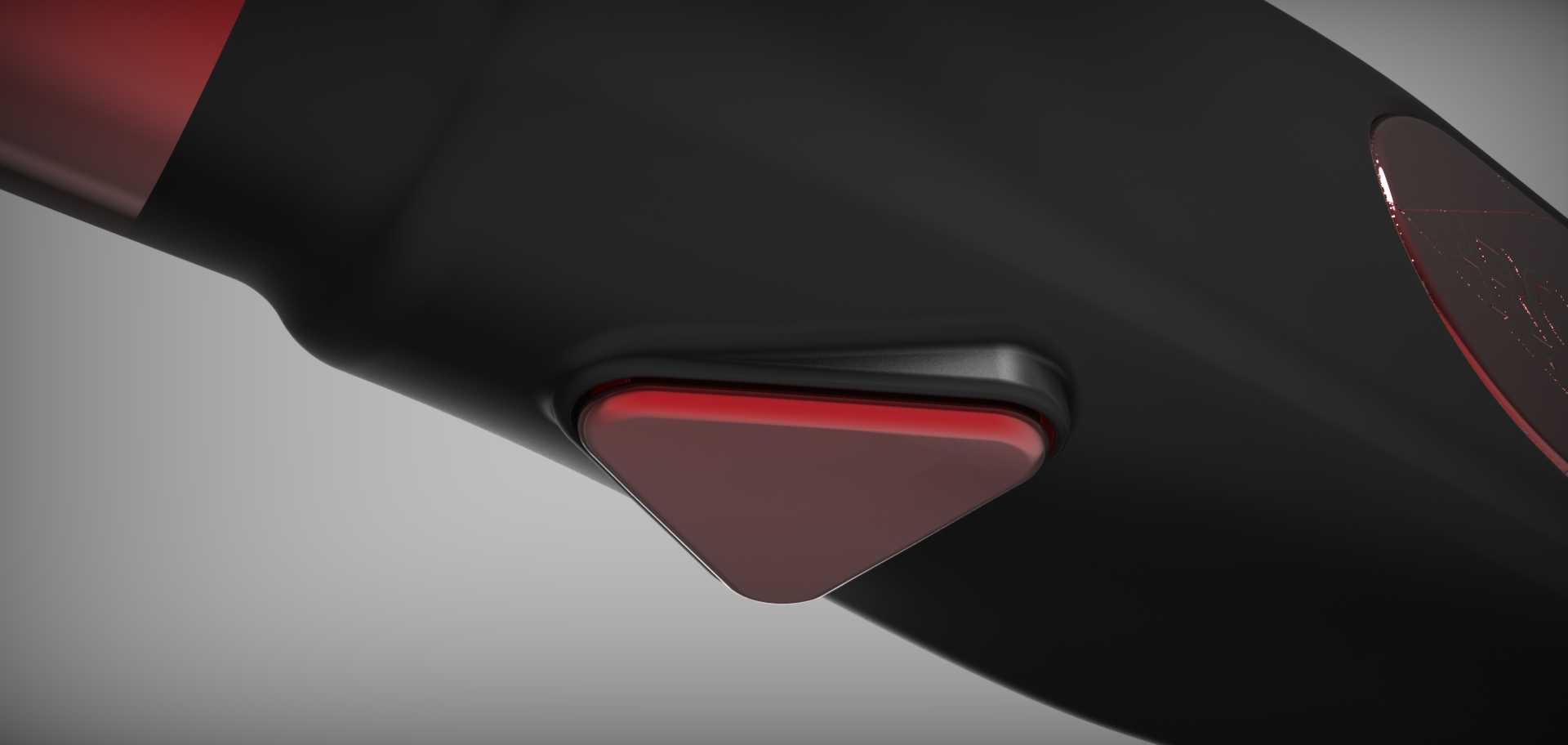

　　一方面可以让用户直观看到内部剩余的雾化介质容量，不需要额外设置液位观察窗，减少结构拼接的密封点，降低漏液风险；另一方面透明材质的可视化效果，也能让用户在吸气过程中观察到蒸汽的生成状态，确认设备处于正常工作状态。材质选择上，设备主体的握持区域采用金属与软质塑料搭配的方案，金属内壳提供足够的结构强度，保证设备跌落时内部元器件不会受冲击损坏，外层的软质塑料包裹层提升握持摩擦力，同时隔绝内部电池工作产生的轻微温升，避免长时间持握时的不适感，两种材质的拼接处做了圆弧过渡，没有尖锐棱角，符合手持消费类产品的安全设计要求。端部的三角形控制按键做了凹陷式定位设计，按键表面的标识做了凹凸处理，即使在光线不好的环境下，

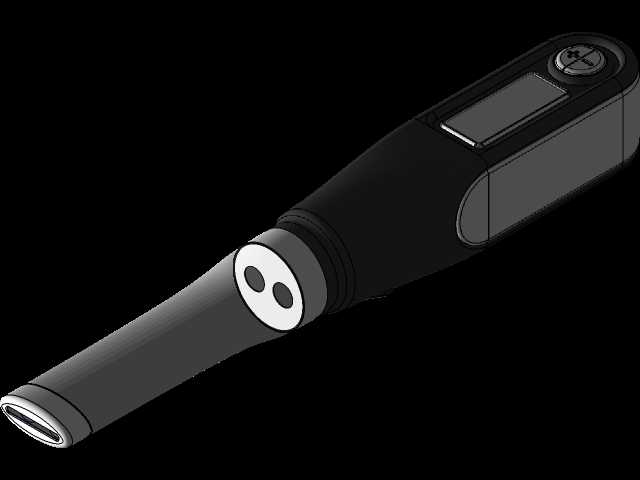

　　用户靠拇指触感也能准确识别按键位置，按键周边做了高出按键表面0.3mm的防护围边，避免设备放在口袋或者包内时被其他物品挤压误触发。设备的整体外形做了收腰式的流线处理，靠近吸嘴的位置直径逐步收窄，贴合唇部接触的弧度，吸嘴部分采用食品接触级的透明材质，边缘做了圆角抛光处理，接触皮肤时不会有生硬的异物感。从安装边界来看，设备的所有内部元器件都做了紧凑排布，电池、控制电路板、雾化组件依次沿设备轴向布置，最大化利用内部空间，在保证电池容量满足日常使用时长的前提下，把整体外径控制在单手握持的舒适范围内，整体长度也适配日常裤兜、小包的收纳尺寸，不会出现过长过粗携带不便的问题。密封结构上，滑套与主体的配合处、

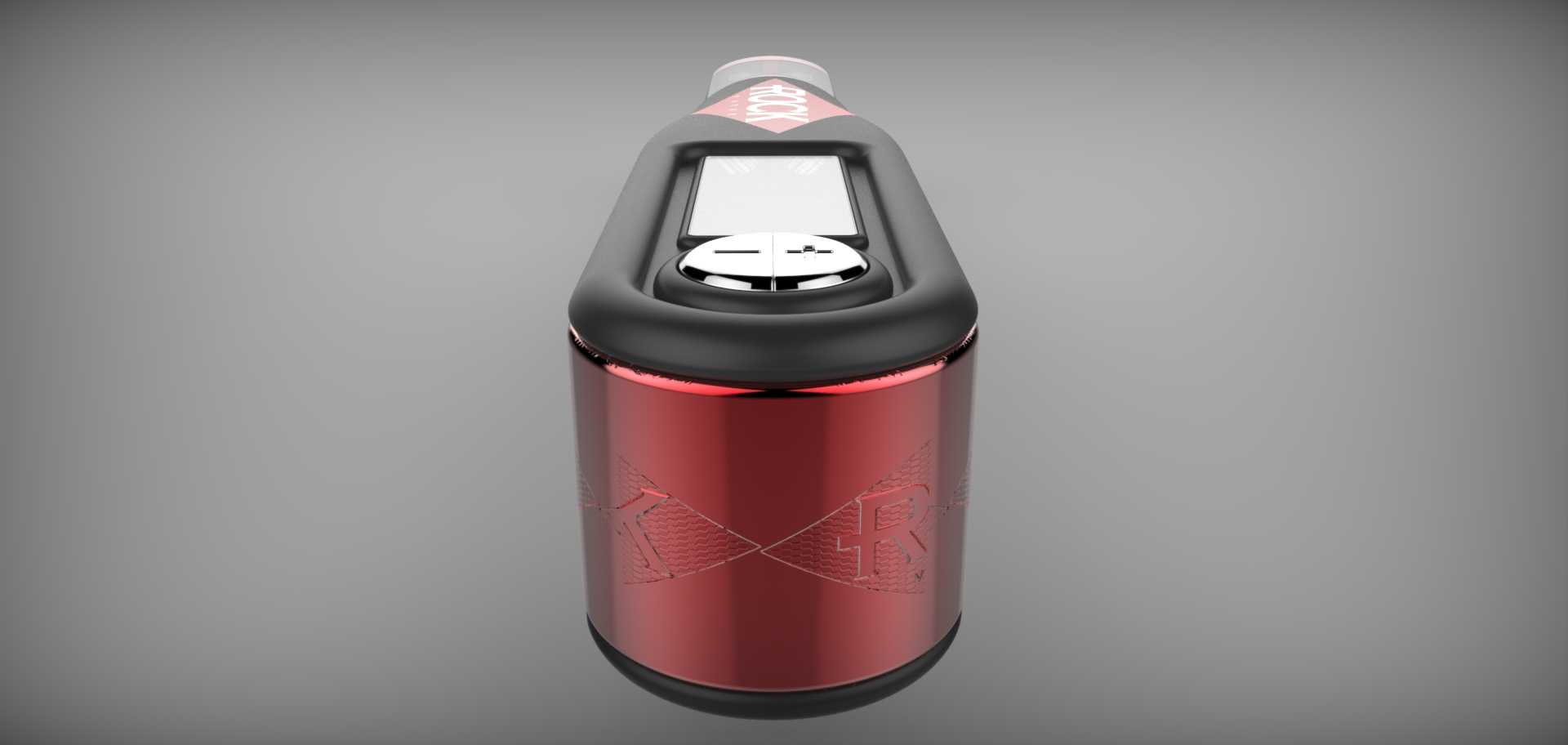

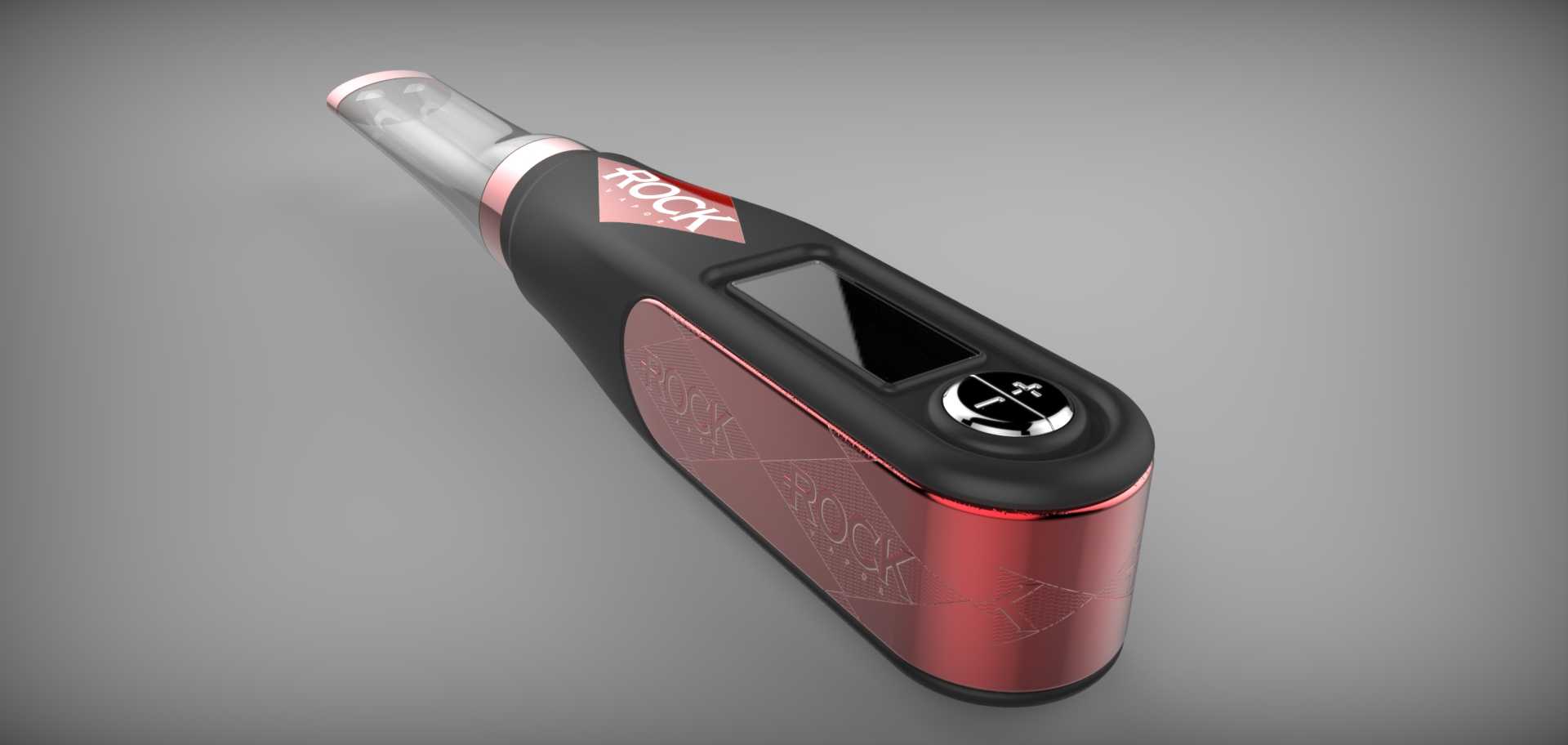

　　储液舱与雾化组件的衔接处都做了硅胶密封圈的槽位设计，密封圈的压缩量控制在合理区间，既保证密封效果防止介质渗漏，又不会让滑套的滑动阻力过大影响操作手感。设备的显示区域嵌入在主体侧面的倾斜面上，用户持握设备时不需要刻意转动手腕就能清晰看到屏幕上的显示内容，屏幕周边做了0.2mm的凸起边框，避免屏幕直接与接触面摩擦产生划痕。在结构强度验证层面，设备的外壳壁厚做了差异化设计，握持区域的塑料壁厚控制在1.2mm，既保证足够的抗冲击强度，又不会让整体重量过大，端部的按键区域壁厚增加到1.8mm，承受频繁按压的载荷不会出现开裂问题。内部的元器件固定采用卡扣与少量螺丝结合的方式，电路板通过定位柱卡在主体内壳的卡槽里，电池通过泡棉垫压紧在电池仓内，避免日常晃动时电池移位接触不良，雾化组件与主体的连接采用旋扣结构，更换相关配件时旋转到位就可以完成密封固定，不需要复杂的操作。
