麦克纳姆轮全向移动轮结构设计

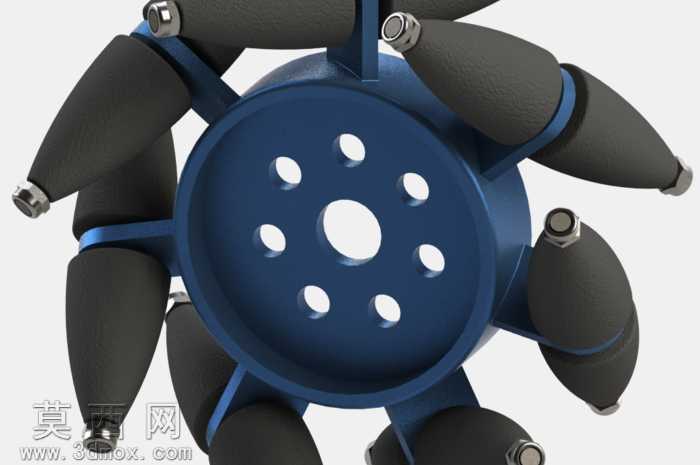

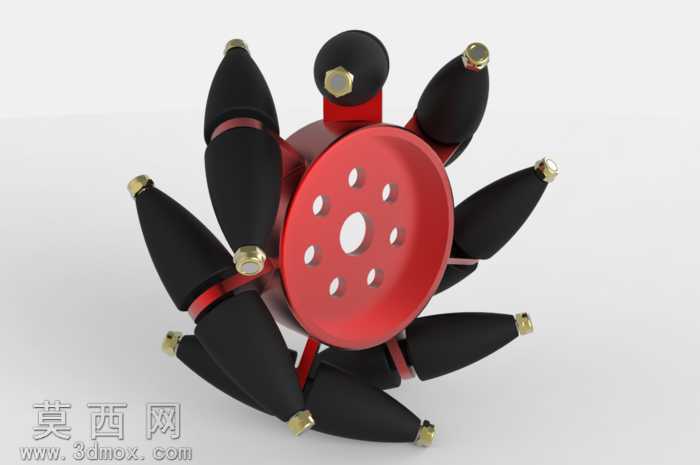

本次设计的麦克纳姆轮（即瑞典轮）采用三维参数化建模方式完成整体结构搭建，建模过程中先对轮毂主体进行草图绘制，以中心安装孔为基准定位圆周分布的辊子安装支座，通过圆周阵列命令快速生成多组均匀排布的支臂结构，保证各辊子安装位的角度与位置精度符合全向移动的运动学要求。轮毂主体采用金属质感的深蓝色哑光材质进行渲染，表面做了轻微的磨砂质感处理，还原工业铝合金轮毂的真实视觉效果，轮毂盘面开设的多组减重孔既减轻整体重量，也兼顾了安装定位的实用性，孔位边缘做了倒角处理，避免应力集中问题。周边分布的辊子采用黑色高弹性聚氨酯材质表现，表面添加细微的纹理质感模拟橡胶辊的防滑接触面，每个辊子两端的金属轴头做了亮面金属渲染，还原轴承安装位的金属光泽，轴头与辊子、轮毂支臂的配合间隙经过精确调整，保证结构装配逻辑合理。设计过程中重点考量了麦克纳姆轮的运动特性，所有辊子的轴线均与轮毂主轴线呈45度夹角排布，通过多组辊子的差速转动即可实现整机的全向移动，无需转向机构即可完成横向、斜向、原地旋转等复杂移动动作。建模时对每个零件的装配关系做了干涉检查，确保辊子转动时不会与轮毂支臂产生碰撞，整体结构紧凑合理，既满足功能需求也兼顾了工业设计的美观性，渲染阶段采用柔和的影棚布光，突出各部件的材质层次与结构细节，清晰展现轮体的整体构造与各部件的连接关系。
