带减震结构的瑞典轮设计方案

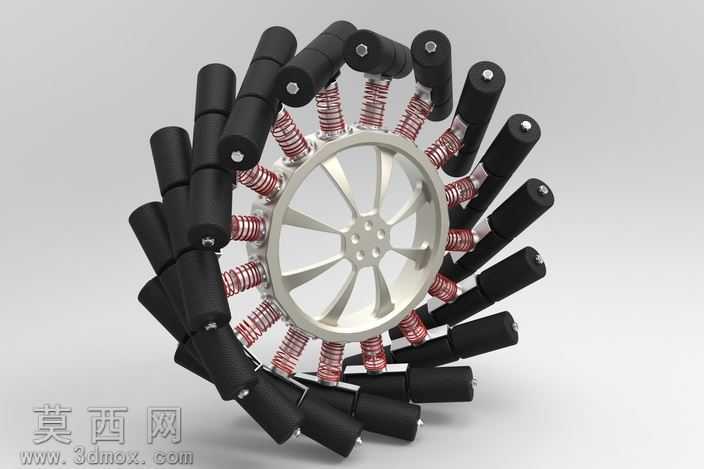

本作品为带减震结构的瑞典轮三维建模设计，整体采用三维参数化建模方式完成，建模过程中对轮体核心结构、减震组件、外周滚轮等部件进行了独立建模后完成装配约束，确保各部件的配合关系符合实际运动逻辑。中心轮辋部分采用金属质感材质渲染，还原了铝合金轮毂的哑光金属质感，表面做了细腻的倒角处理，辐条采用多辐式对称结构，中心预留了标准安装孔位，可适配常规的轮轴安装需求，孔位周边做了加厚处理以提升结构强度。外周的从动滚轮采用黑色硬质橡胶材质渲染，滚轮表面做了细微的磨砂纹理处理，模拟橡胶滚轮的真实触感，每个滚轮通过独立的销轴与轮辋外侧的安装座连接，滚轮可绕自身销轴自由转动，满足瑞典轮全向移动的功能需求。减震部分采用金属螺旋弹簧结构，弹簧建模时严格按照螺旋线扫描生成，还原了弹簧的真实螺距与线径参数，弹簧表面做了镀锌金属质感渲染，带有细微的金属反光效果，每个弹簧对应一组外周滚轮组件，安装在轮辋与滚轮安装座之间，可在轮体承受径向载荷时产生弹性形变，吸收路面传递的冲击力，减震器轴采用八角形截面结构，安装角度设置为45°，既保证了减震行程的稳定性，也避免了减震组件在受力时出现偏转错位的问题。设计思路参考了麦克纳姆轮的全向移动原理，在原有瑞典轮的结构基础上增加了独立减震单元，解决了传统瑞典轮在不平整路面运行时震动过大、滚轮易损坏的问题，建模过程中对各部件的干涉情况进行了反复校验，确保滚轮转动、弹簧压缩过程中不会出现部件碰撞，整体装配完成后可直观展示轮体的完整结构与运动逻辑，渲染阶段采用了柔和的影棚光源，突出各部件的材质差异与结构细节，让整个轮体的结构层次清晰可辨。
