四轴回转定位加工专用工装夹具

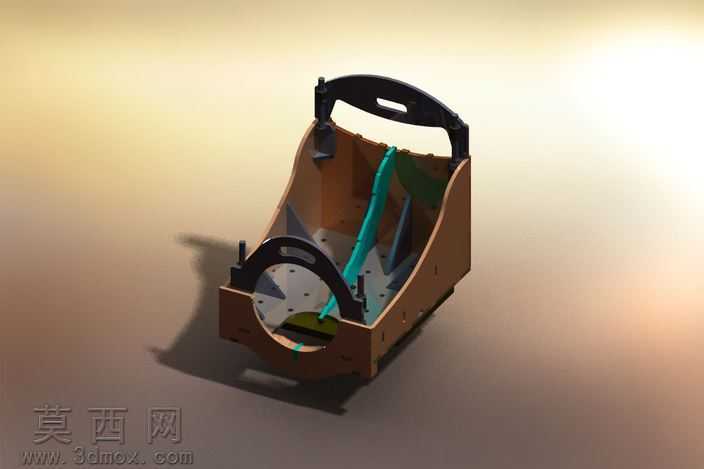

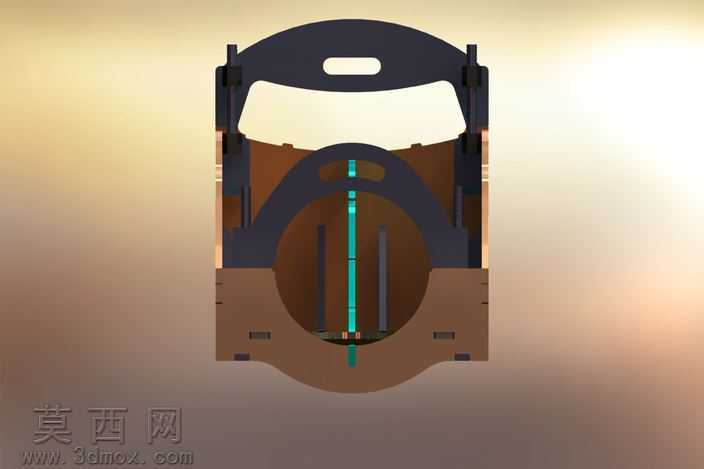

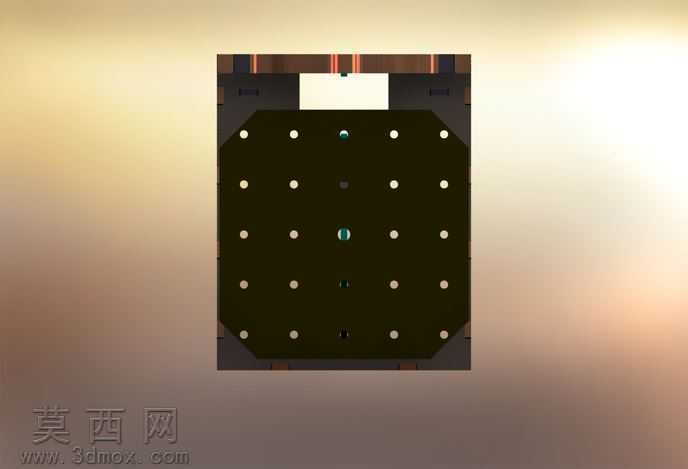

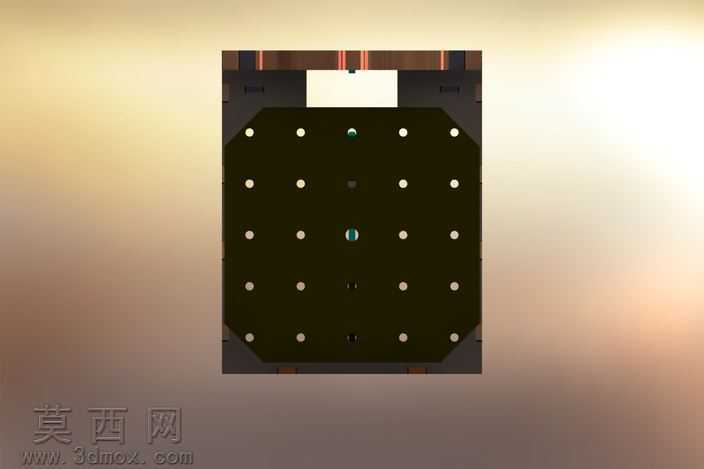

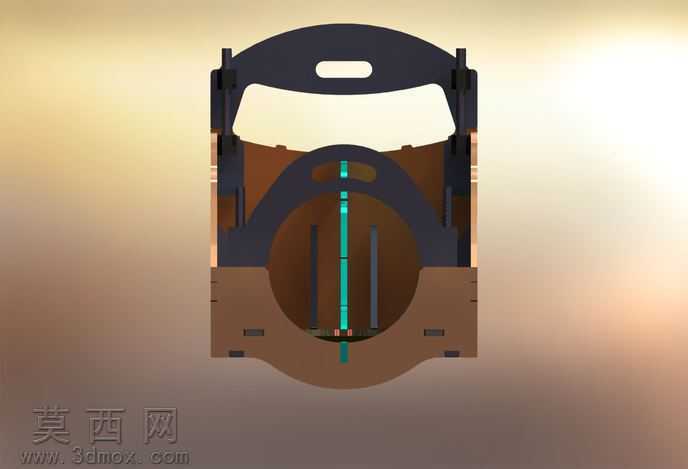

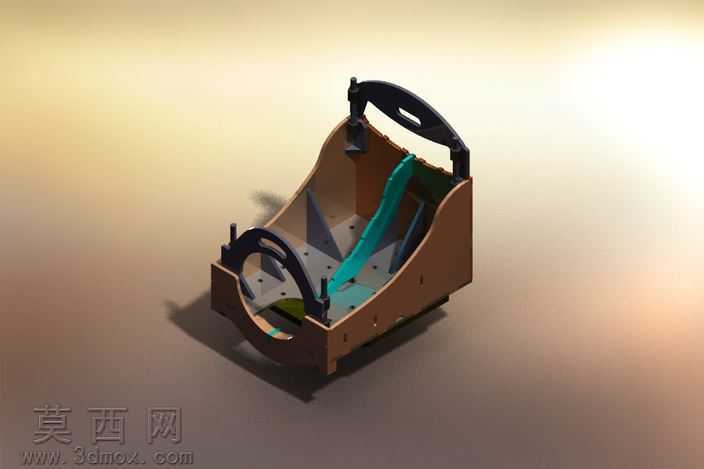

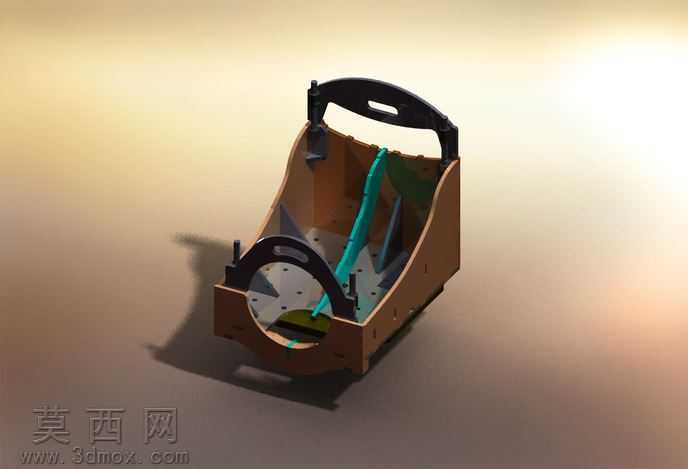

本套工装夹具为适配四轴加工场景设计，整体采用三维参数化建模完成，建模过程中严格遵循机械加工装夹的精度要求，对各配合面、定位基准面的尺寸公差做了精细化约束，确保虚拟模型与实际加工装配的尺寸一致性。渲染阶段采用工业产品常用的影棚布光方案，主光源从斜上方45度投射，搭配辅助补光弱化结构死角的阴影，清晰呈现夹具的整体轮廓与内部结构层次，材质分配上区分了不同功能部件的质感：主体承载框架采用调质钢材材质，渲染时还原金属哑光磨砂的表面质感，表面做了发黑处理的色彩表现；内部定位支撑件根据接触工件的需求，分别设置了硬质合金定位块的高硬度金属质感、柔性缓冲垫的橡塑材质质感，顶部的握持操作部件采用工程塑料材质，还原其略带颗粒的表面触感与深灰配色。结构设计上，夹具采用半开放框式承载结构，两侧设置带圆弧开口的定位端板，用于适配四轴转台的安装接口，端板上预留多组定位销孔与锁紧螺孔，可实现夹具在转台上的快速定位与牢固装夹；框架内部设置多组可调式定位支撑，可根据待加工工件的外形轮廓调整支撑位置，侧向设置的弹性压紧组件可在装夹时提供稳定的压紧力，避免工件加工过程中出现位移，同时不会对工件表面造成压伤。设计思路围绕四轴加工的回转需求展开，整体结构做了轻量化的镂空处理，在保证结构刚性、满足装夹强度要求的前提下，尽可能降低夹具自身重量，减少四轴转台的负载，同时规避夹具结构在回转加工过程中与刀具、主轴发生干涉的问题；定位基准统一与四轴转台的回转中心重合，减少加工过程中的坐标换算误差，提升多面加工的精度一致性，夹具的开口设计充分考虑了工件上下料的操作空间，可实现工件的快速装夹与拆卸，有效缩短单件加工的辅助时间，适配批量零件的四轴加工生产需求。
