剪叉式电动升降载货平台结构设计

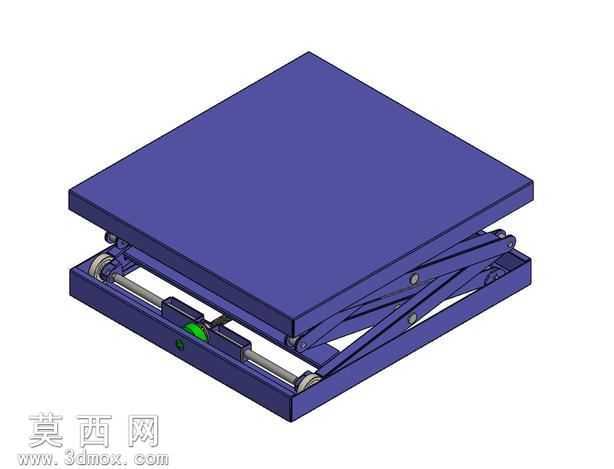

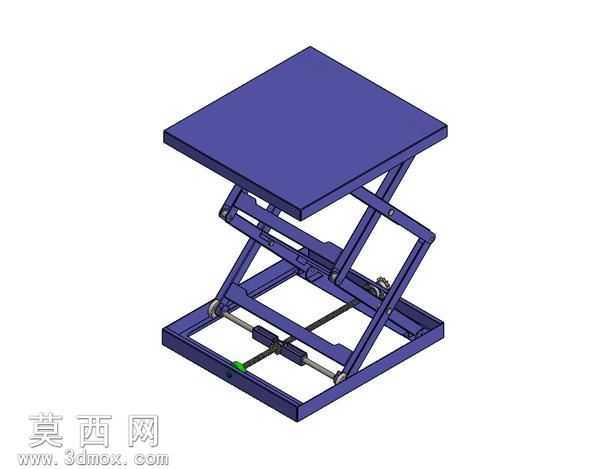

本作品为剪叉式载货升降平台三维模型，采用SolidWorks完成全参数化建模，整体结构遵循机械设计规范完成布局，建模过程中对每一个零部件都进行了精准的尺寸约束与装配配合校验，确保整体机构运动无干涉。模型主体采用高强度结构钢材质设定，渲染阶段为金属结构件赋予了哑光深蓝色喷塑漆面质感，传动丝杆、铰接销轴等运动部件赋予了抛光金属材质，底座底部的防滑垫采用橡胶材质表现，通过材质区分清晰展现不同部件的功能属性。结构设计上采用双层剪叉臂铰接布局，剪叉臂之间通过耐磨销轴连接，底部采用梯形丝杆配合齿形链、齿轮传动机构实现动力输入，驱动剪叉臂完成折叠与伸展动作，实现平台的垂直升降功能。设计阶段充分考量了载重需求，额定载重设定为200公斤，平台台面有效尺寸为710x760mm，最大升降行程可达900毫米，传动端采用TR20x4规格的梯形丝杆，具备良好的自锁性能，可在任意升降位置保持稳定锁止，避免平台意外下坠带来的安全风险。建模过程中对铰接点的间隙、传动部件的啮合精度都做了还原，完整呈现了齿形链与齿轮的传动配合关系，丝杆两端的支撑座、导向滑块都按照实际工业标准件的参数进行建模，整体装配体可直接用于运动仿真验证，能够直观演示升降过程中剪叉臂的运动轨迹、传动部件的运转状态，可作为物料搬运、工位升降作业场景的设备设计参考，也可用于机械原理教学演示、非标升降设备开发的基础参考模型，整体结构紧凑，传动方案稳定可靠，兼顾了载重性能与结构安全性。
