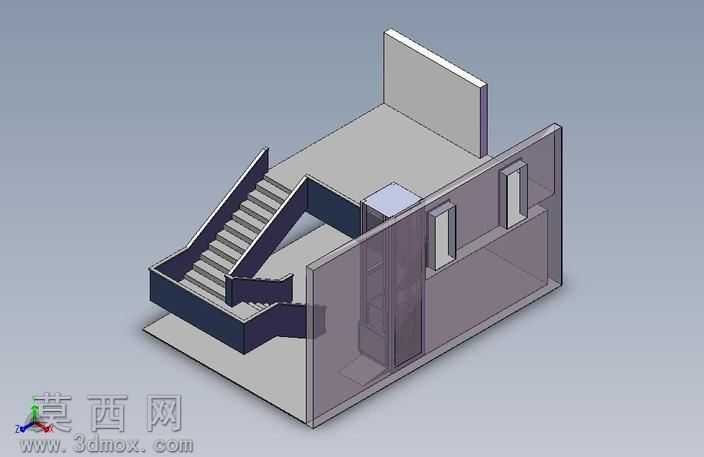

带楼梯间的住宅电梯井道结构三维设计

本作品采用SolidWorks进行全参数化三维建模，完整还原了带相邻楼梯间的住宅电梯井道整体结构，建模过程严格遵循民用建筑构件的常规尺寸比例，对电梯井道的围护墙体、预留门洞、内部电梯轿厢占位空间，以及相邻双跑楼梯的踏步、梯段板、休息平台、楼梯扶手、楼层隔板等结构进行了1:1比例的精细化构建。建模阶段采用多实体建模方式区分不同建筑构件，墙体部分采用半透明哑光玻璃材质进行渲染表现，既能够清晰展示井道内部的空间布局，也可以直观呈现电梯与楼梯间的相邻位置关系，楼梯梯段采用深蓝色哑光金属材质模拟扶手结构，踏步与楼板采用浅灰色混凝土质感材质，不同构件的材质区分清晰，便于观察各部分的装配关系与空间边界。结构设计上完整呈现了多层建筑局部交通核的布局逻辑，电梯井道紧邻楼梯间设置，预留了标准尺寸的电梯层门洞口，井道内部预留了电梯轿厢、导轨的安装空间，相邻楼梯为标准双跑折返楼梯，踏步尺寸、休息平台宽度均符合民用建筑设计的常规规范要求，楼层隔板清晰划分了不同楼层的标高位置，侧墙的窗洞预留也还原了真实建筑的采光设计细节。设计思路围绕建筑交通核的直观展示需求出发，通过半透明墙体的处理方式打破了实体墙体的视觉遮挡，让观看者可以同时观察到建筑外部形态与内部空间布局，无需剖切操作即可完整理解电梯与楼梯的组合布局关系，所有构件的几何结构均做了简化处理，在保证结构辨识度的前提下控制了模型整体面数，既可以用于建筑方案的布局展示，也可作为电梯安装场景的参考模型，为相关建筑构件的设计、安装教学提供直观的三维可视化参考。
