剖视结构消声降噪装置三维设计

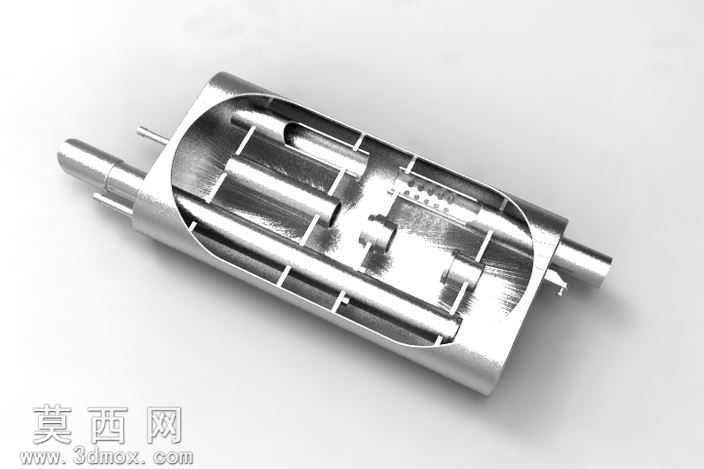

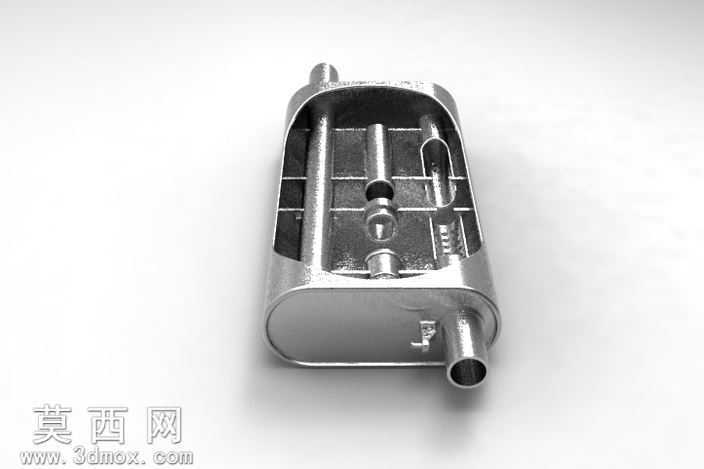

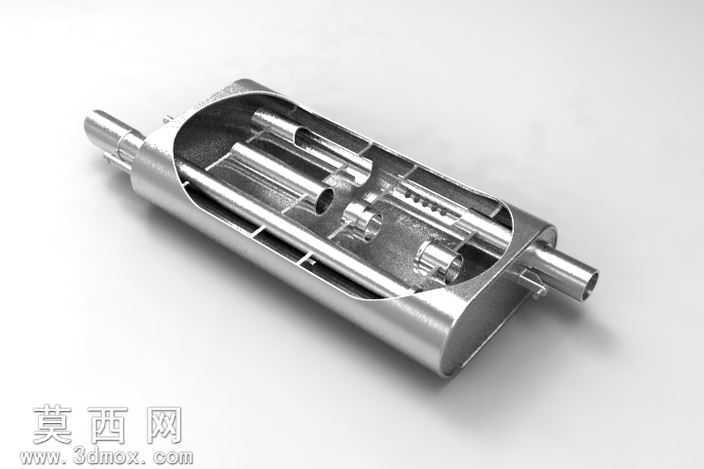

本模型为消声装置的剖视展示三维设计，采用三维建模软件完成全参数化结构搭建，完整还原了消声器内部的多级消声腔体、导流管路、缓冲隔板等核心功能结构，通过半剖的展示形式直观呈现内部气流走向与消声原理。建模阶段以实际消声产品的工程尺寸为基准，对外部金属壳体的曲面过渡、两端连接接头的同轴度、内部多组平行管路的排布间距、隔板上的导流孔位都做了精准的参数化约束，所有装配结构均符合实际机械装配的公差要求，不存在干涉错位问题。材质渲染阶段，针对金属壳体做了拉丝不锈钢的材质调配，还原金属表面的细微拉丝纹理与哑光金属反光特性，内部管路与隔板采用同系金属材质但调整了粗糙度参数，区分不同构件的视觉层次，背景采用浅灰哑光平面突出主体结构，渲染光影采用柔和的侧上方打光，既清晰展现内部腔体的分层结构，也避免过度反光遮挡细节。设计思路上，该模型重点突出抗性消声的结构逻辑，通过多级膨胀腔的截面突变实现声能衰减，内部导流管的错位排布避免气流直通透传，隔板的开孔位置经过声学逻辑优化，在保证气流顺畅通过的同时最大化消耗声能，剖视结构的设计让使用者无需拆解即可清晰理解消声器的工作原理，可作为声学配件设计、机械消声结构教学、工业降噪方案演示的数字化参考模型，所有结构特征均可编辑，支持后续根据不同工况的消声需求调整腔体容积、管路直径、隔板数量等参数，适配不同的流体降噪场景。
