离心式旋转阻尼自锁装置结构设计

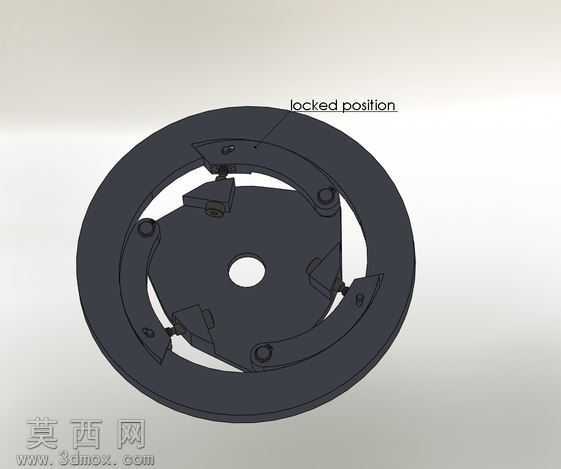

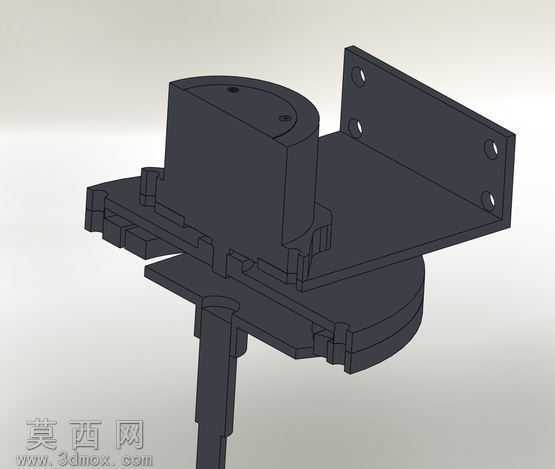

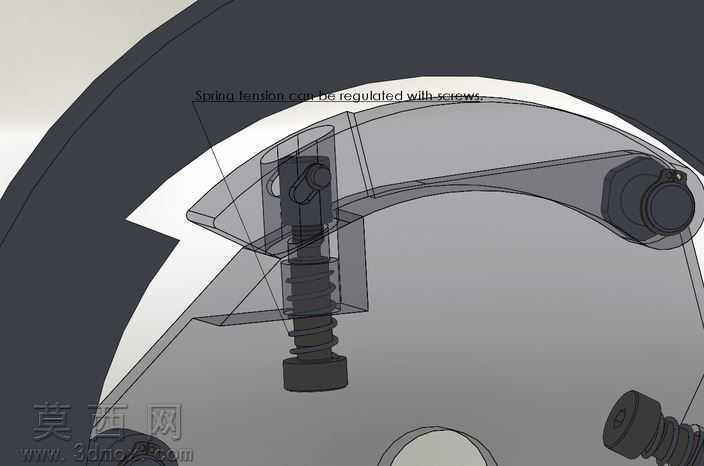

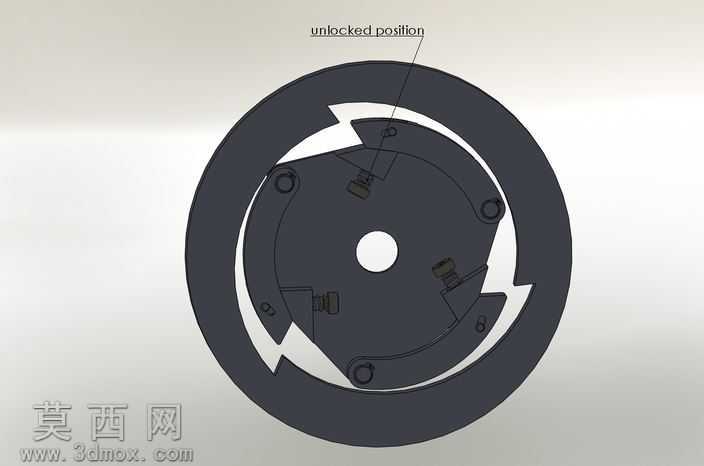

本作品为基于安全带自锁原理设计的离心式旋转阻尼装置三维模型，整体采用同轴盘式布局，核心结构由外固定环、内旋转盘、离心锁止块、弹性复位件、调节螺钉几大模块组成，建模过程中严格遵循机械装配公差规范，所有配合面均按照实际加工精度预留合理间隙，保证各活动部件运动无卡滞。模型渲染阶段采用哑光硬质合金材质模拟金属构件质感，对锁止块接触面做细微纹理处理还原真实摩擦面状态，通过半透明剖面视角清晰展示内部锁止机构的联动关系，解锁状态下各部件位置标注明确，可直观呈现机构工作逻辑。设计思路围绕快慢速差速响应展开：当内轴带动转盘缓慢转动时，离心锁止块受弹簧预紧力约束保持收拢状态，与外环内壁无接触，装置无阻尼输出，转动顺畅无抑制；当转盘转速快速升高达到阈值时，锁止块在离心力作用下克服弹簧张力向外甩出，卡入外环内壁的楔形锁止槽内，瞬间触发锁止机制，同时接触摩擦面产生旋转阻尼效果，限制转速进一步升高。模型中预留的调节螺钉结构可通过旋入深度调整弹簧预压缩量，以此改变锁止触发的转速阈值，适配不同工况的阻尼锁止需求，所有零件均做了倒角去毛刺处理，符合机械加工工艺要求，各部件连接关系清晰，可直接用于原理验证、结构优化参考以及相关阻尼产品的开发设计。
