十四米钢制作业渔船三维结构设计

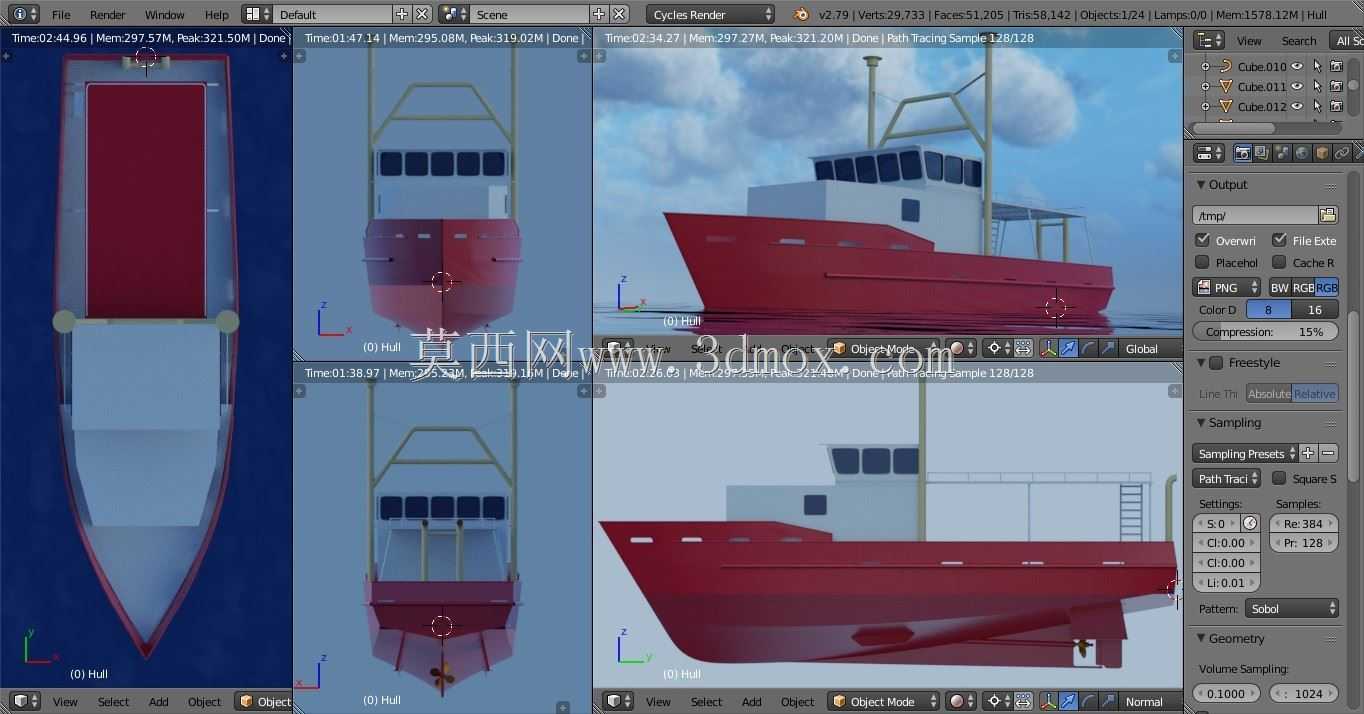

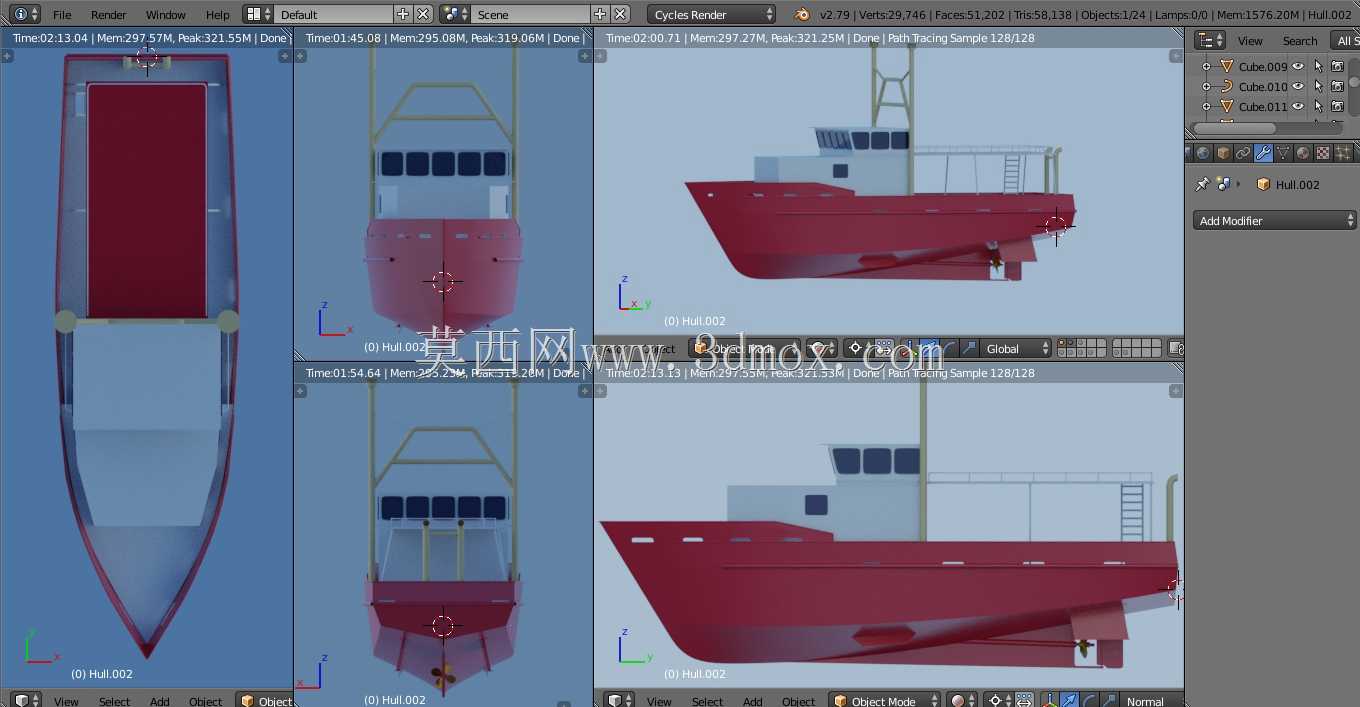

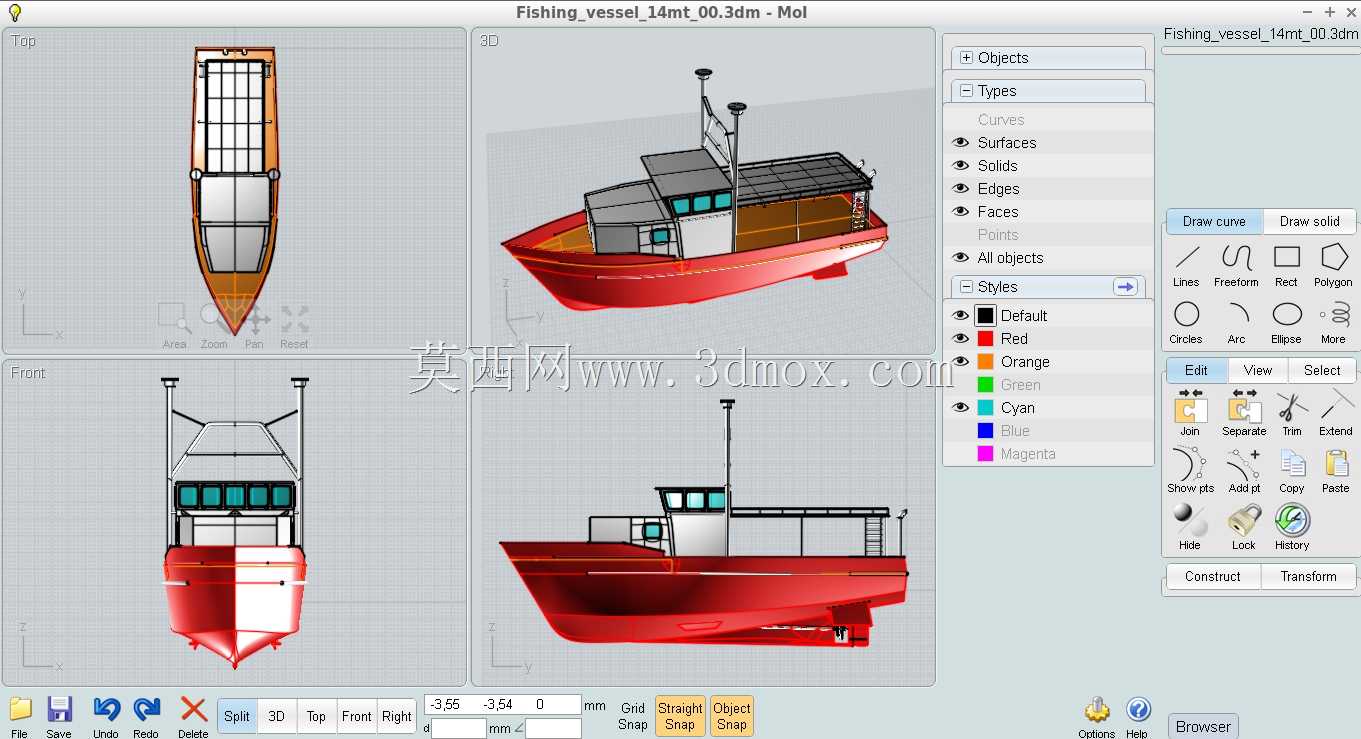

　　这款14米级钢制渔船的三维建模，完全围绕近岸渔业作业的实际需求展开，建模过程参考了同尺度现役作业渔船的真实尺寸与实拍影像，针对传统小型渔船顶甲板作业空间局促的问题做了针对性的结构优化，全程未依赖现成设计图纸，所有结构参数均通过船舶静水力计算反复校核，确保结构合理性与航行稳定性。

　　从实际作业场景来看，该尺度渔船主要服务于近岸定置网作业、流刺网捕捞以及小型拖网作业，单次出海作业周期通常在3到7天，需要兼顾航行耐波性、甲板作业空间、舱室储物能力以及恶劣海况下的航行安全。建模过程中首先确定了船体主尺度边界，总长控制在14.44米，设计吃水深度1.967米，型深4.443米，这个尺度组合既能够满足近岸作业的吃水要求，避免低潮位时搁浅，也能保证舱内有足够的空间布置储物舱、船员休息舱以及动力系统，同时控制船体总宽在合理范围，方便停靠小型渔业码头，不需要额外的专用泊位。

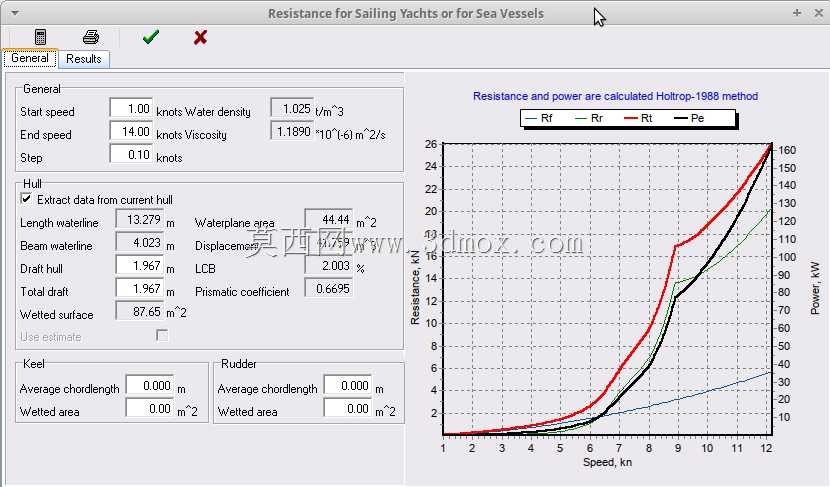

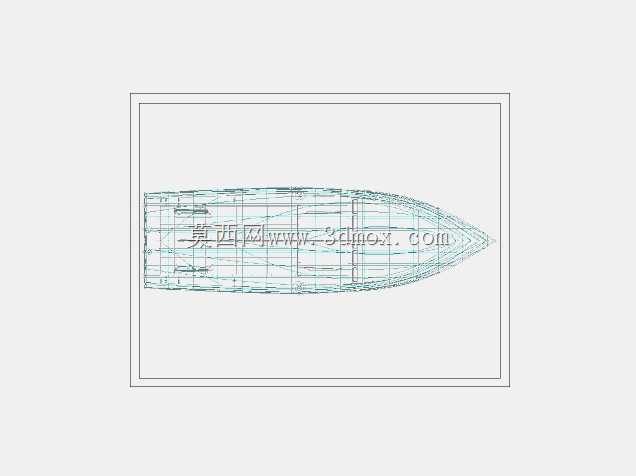

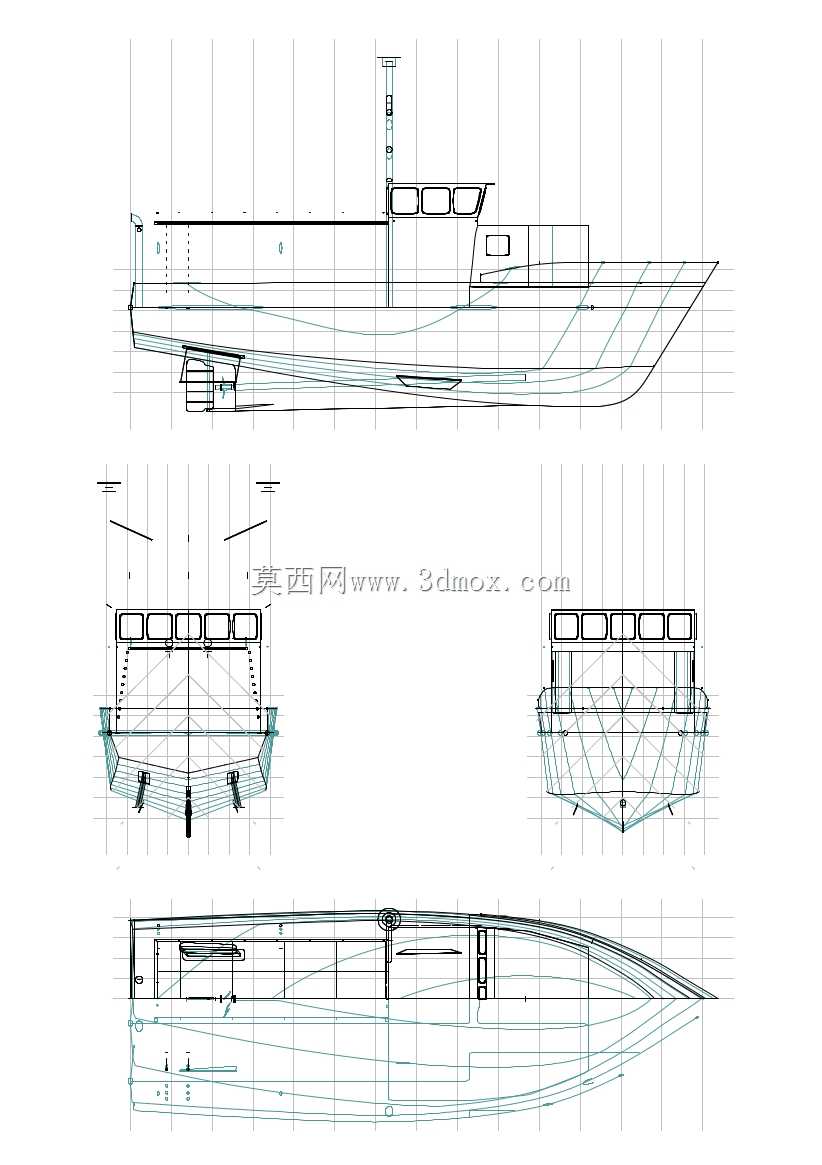

　　船体线型设计上，采用了前倾式首柱搭配圆舭线型，首舷弧做了适度抬高，能够有效降低航行时的首甲板上浪问题，在3到4级海况下也能保证首甲板作业的安全性。船中位置的横剖面做了优化，舭部半径经过反复调整，兼顾航行阻力与横摇稳定性，对应的方形系数、棱形系数等船型参数都匹配近海作业的航速要求，通常该类渔船作业航速在8到10节，线型优化后能够降低主机功率损耗，提升燃油经济性。

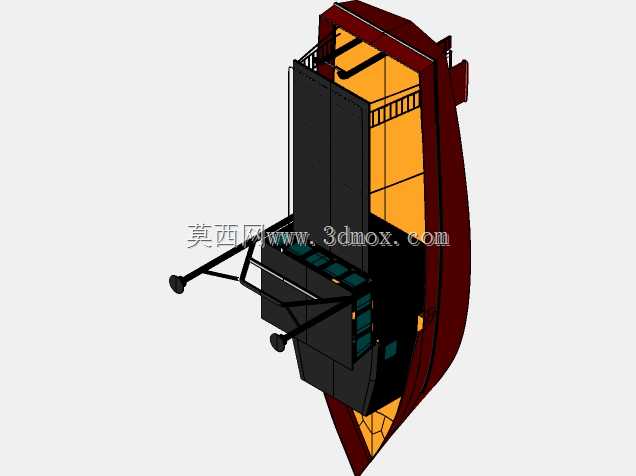

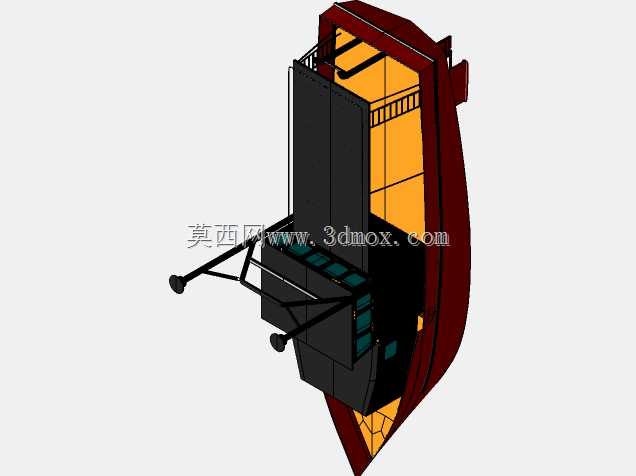

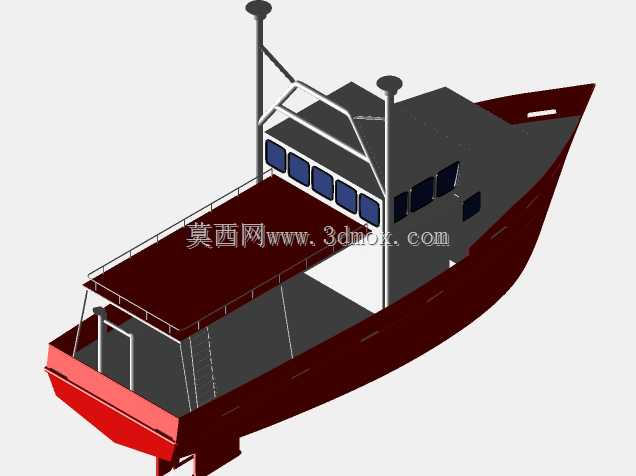

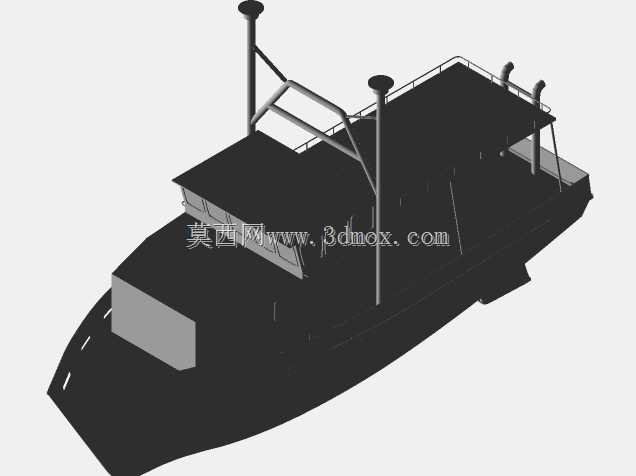

　　上层建筑布置在船中偏前位置，驾驶室视野覆盖全船甲板，能够让驾驶员清晰观察尾部甲板的起网作业情况，也能兼顾前方航行视野。顶甲板在原始参考船型的基础上做了加宽设计，预留了雷达、导航设备、信号灯的安装基座，同时留出了足够的检修通道，方便船员日常维护导航设备。主甲板从首尖舱后壁一直延伸到尾部作业甲板，舷墙高度设置在1.1米左右，既能够防止作业时海浪冲上甲板，也不会影响船员侧方作业的操作视线，尾部甲板预留了起网机、绞纲机的安装位置，甲板下方对应位置做了局部结构加强，能够承受捕捞作业时的瞬时大载荷，避免甲板结构出现变形。

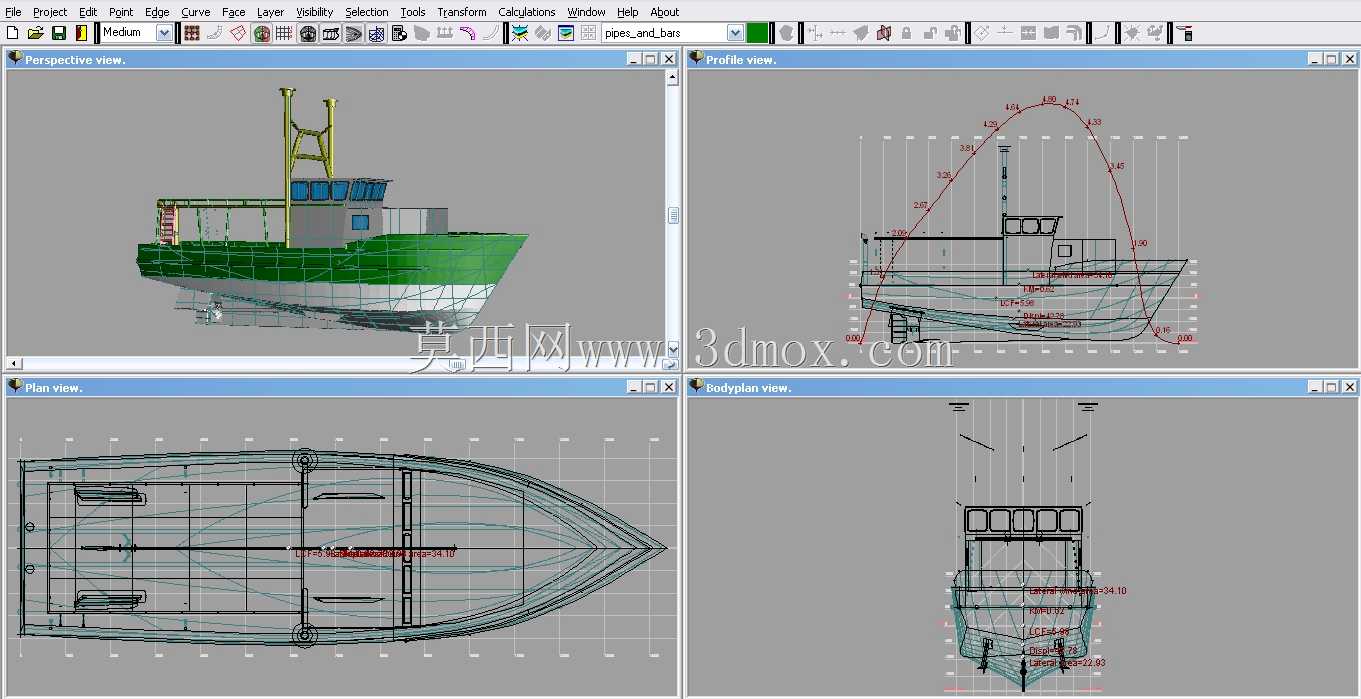

　　静水力性能校核是本次建模的核心环节，通过计算得到的浮心纵向位置、漂心位置、初稳性高都满足小型渔业船舶的稳性规范要求，不同装载状态下的稳性衡准数均远高于规范要求的最低值，即使在甲板上浪、渔获满载的工况下，也能保证足够的抗倾覆能力。风压倾侧力矩计算中，针对上层建筑的受风面积做了优化，将侧投影面积的形心高度控制在合理范围，降低横风作用下的倾覆力矩，保证横风航行时的安全性。

　　船体结构采用横骨架式设计，肋骨间距按照小型钢船的规范要求设置，船底、舷侧、甲板的板厚根据不同区域的受力情况做了区分，船首外板、船底板等易受碰撞、摩擦的区域适当加厚，舱壁设置满足抗沉性要求，将船体分隔为首尖舱、机舱、渔舱、船员舱、尾尖舱几个独立舱室，单个舱室进水后依然能保证船舶漂浮。舵系、螺旋桨的安装位置在建模时做了匹配校验，保证螺旋桨有足够的浸水深度，避免航行时出现空泡效应，同时舵叶面积满足操纵性要求，在港内低速航行时也有足够的转向能力，方便靠离码头。

　　从建模细节来看，所有结构的连接位置都做了符合造船工艺的过渡处理，比如舷墙与甲板的连接、肋骨与外板的连接、上层建筑与主甲板的连接，都预留了焊接工艺的余量，方便后续生产设计时直接拆分施工图纸。甲板上的导缆孔、系缆桩、人孔盖等附属构件都按照实际尺度建模，位置布置符合船员作业习惯，系缆桩的位置对应码头带缆的常规高度，导缆孔的圆角处理避免缆绳磨损。舱室内部的布置也做了初步规划，机舱预留了主机、齿轮箱、轴系的安装空间，渔舱做了隔热层的结构预留，船员舱的空间足够容纳4到6名船员休息，满足近海作业的人员配置需求。

　　这款模型的结构设计完全贴合小型钢制渔船的实际建造与使用需求，没有冗余的装饰性结构，所有的外形与结构设计都服务于渔业作业的实用性，既可以作为小型渔船设计的参考方案，也能用于渔业船舶操作人员的结构认知教学，还能为同尺度船舶的改装、优化提供三维结构参考。
