十四米钢制作业渔船三维结构设计

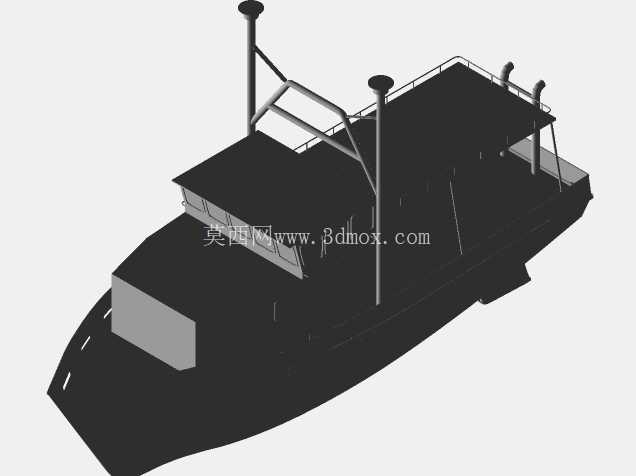

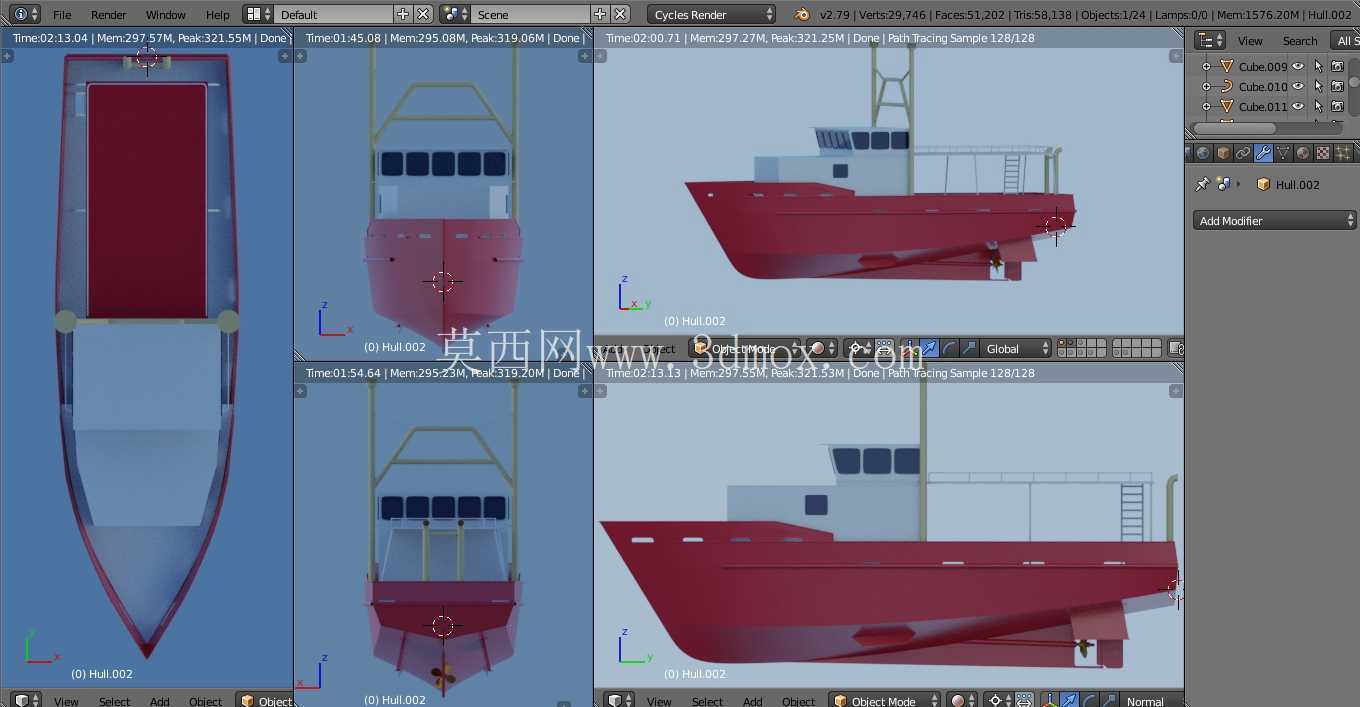

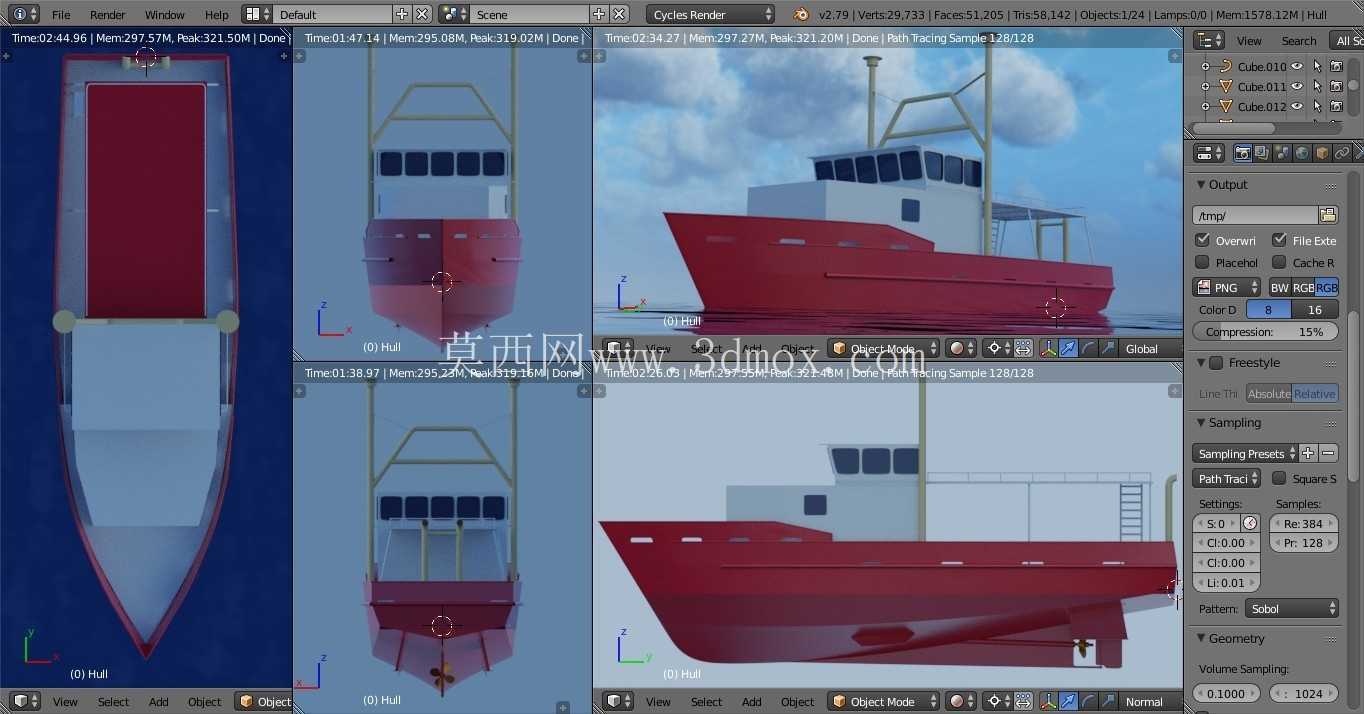

　　这款14米级钢制渔船的三维建模，完全围绕近海小型渔业作业的实际需求展开，建模过程中参考了同尺度现役作业渔船的实测尺寸与实船影像资料，对原有顶层甲板的作业区域布局做了针对性调整，适配单人或小型作业班组的日常捕捞作业流程。从实际作业场景来看，该尺度渔船主要用于近海沿岸的定置网作业、小型拖网捕捞以及休闲海钓配套，船体采用钢制结构的核心原因是兼顾近岸复杂水域的抗碰撞能力与后期维护成本，相比玻璃钢材质船体，钢制板材在遭遇近岸礁石、码头磕碰时的损伤修复难度更低，适合个体船东的日常运维条件。

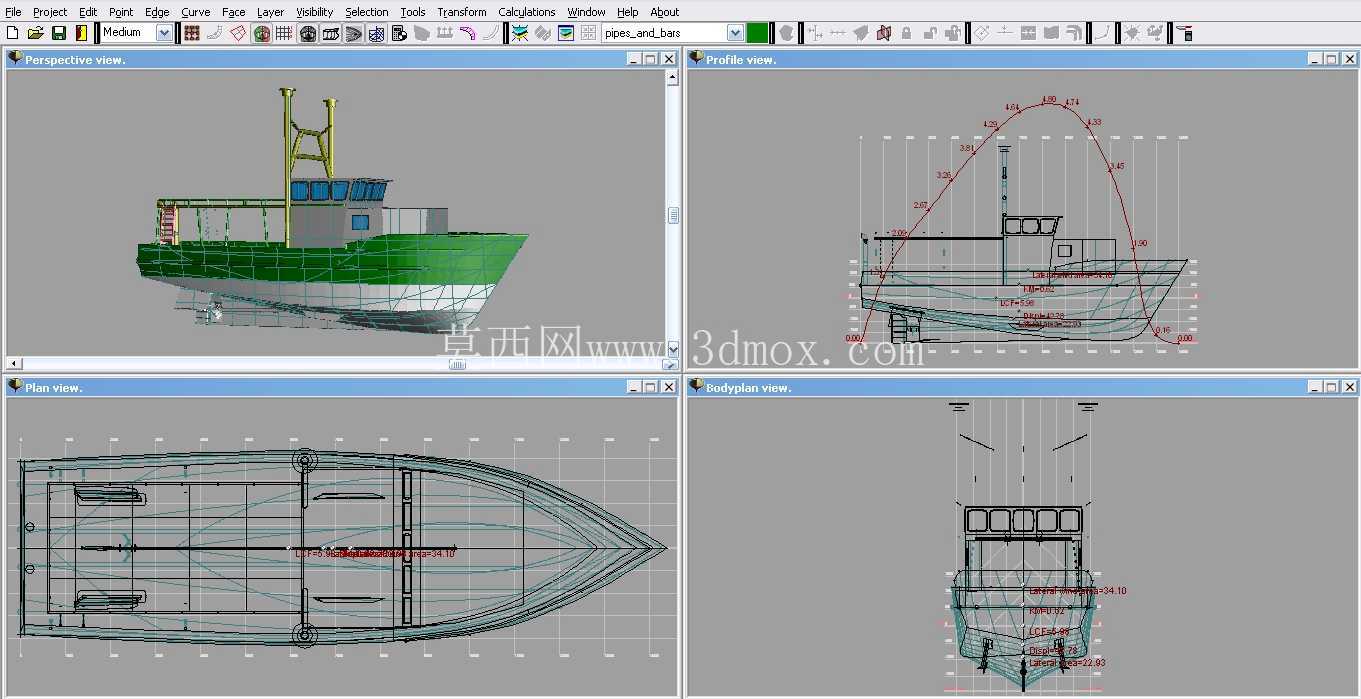

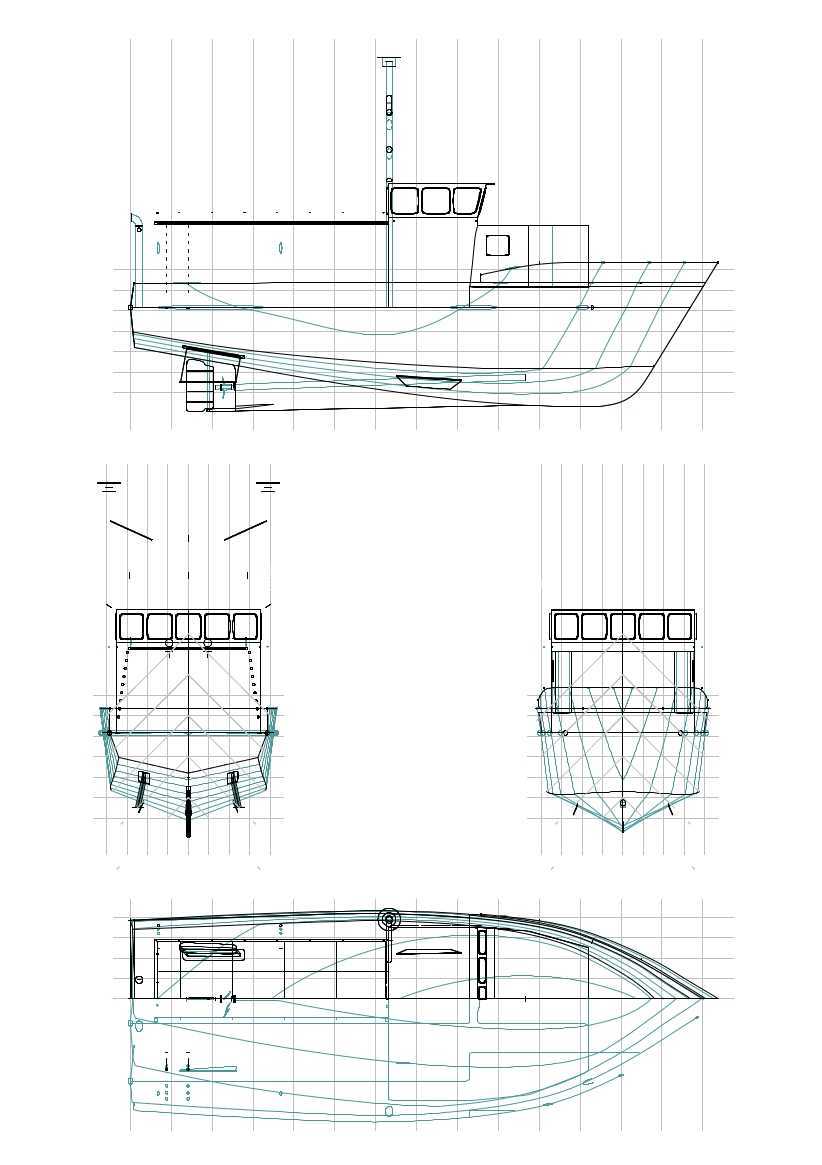

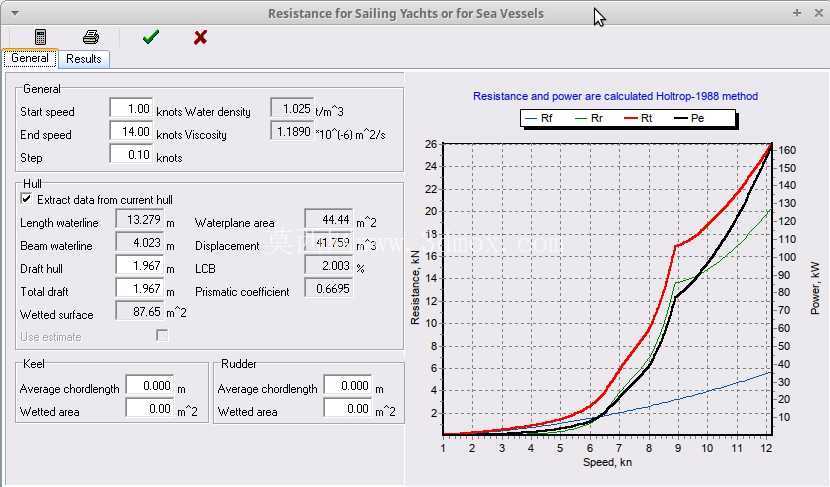

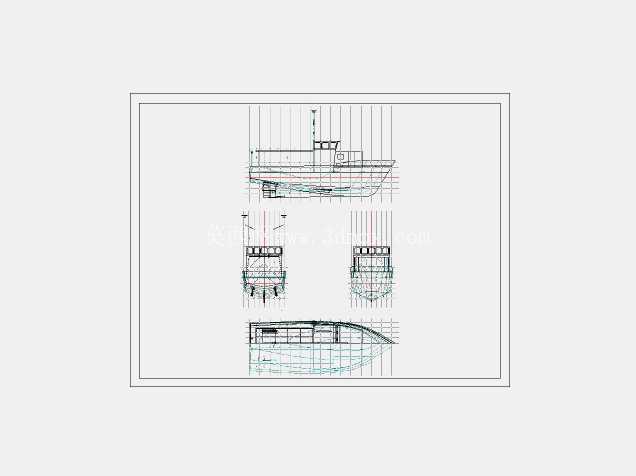

　　建模过程中优先还原了船体的水动力性能边界，总长度控制在14.44米，型宽4.443米，设计吃水1.967米，这个尺寸组合刚好适配多数沿海小型渔港的泊位水深限制与航道宽度要求，不需要对现有渔港设施做改造即可停靠。船体中剖面面积4.815平方米，棱系数0.3974，湿表面积87.652平方米，这些参数直接决定了航行时的阻力特性，在12节左右的常规作业航速下，能保证主机动力输出的效率，不会出现多余的兴波阻力消耗。建模时特意校核了浮心位置，纵向浮心设置在距中6.964米位置，横向浮心与船体中心线重合，保证满载作业状态下的船体正浮，不会出现侧倾风险，尤其是在单侧起网、渔获物单侧堆放的作业工况下，预留了足够的稳心高度余量，初始稳心高度1.184米，纵向稳心半径12.364米，能抵御近海常见的突发风浪工况，满足小型作业船舶的稳性规范要求。

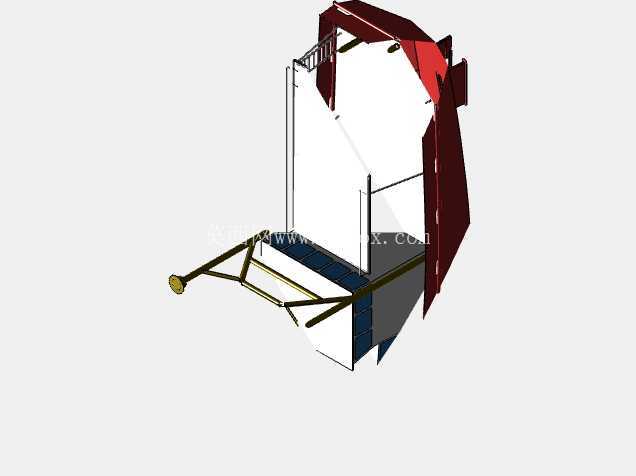

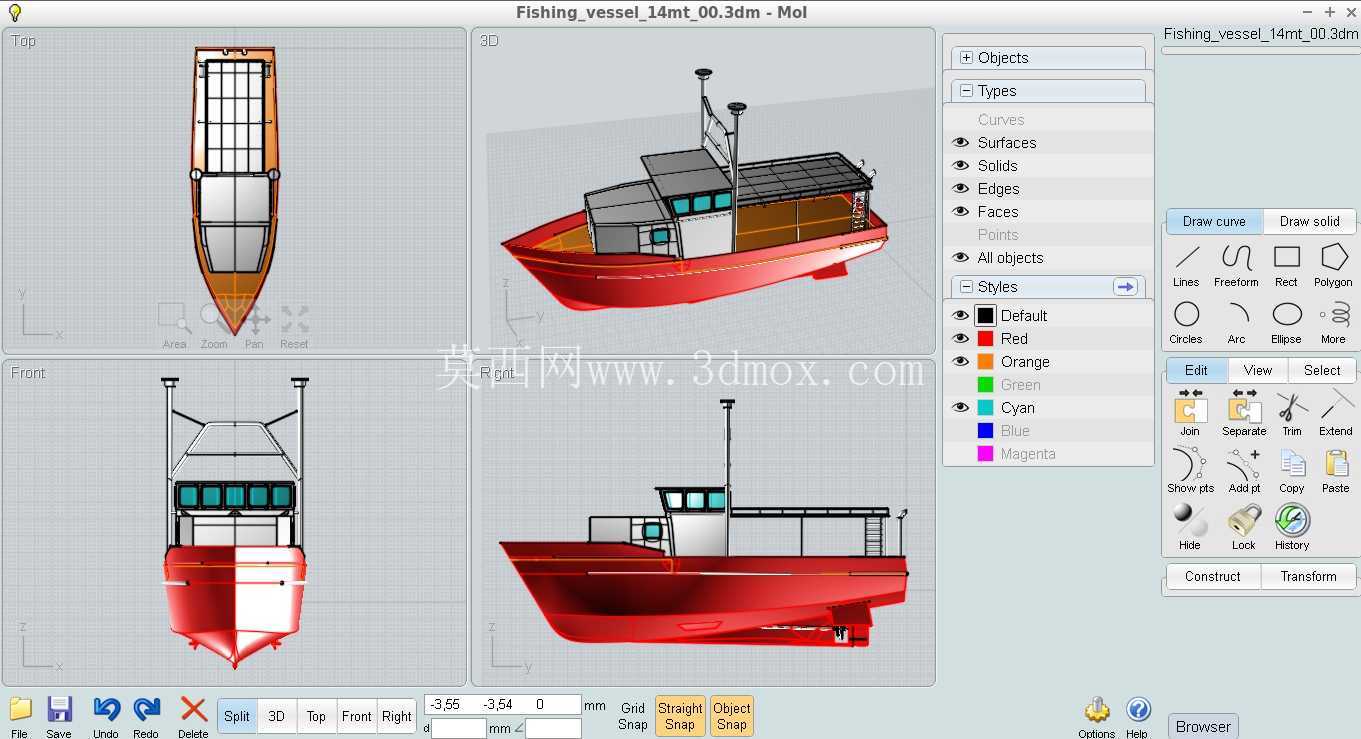

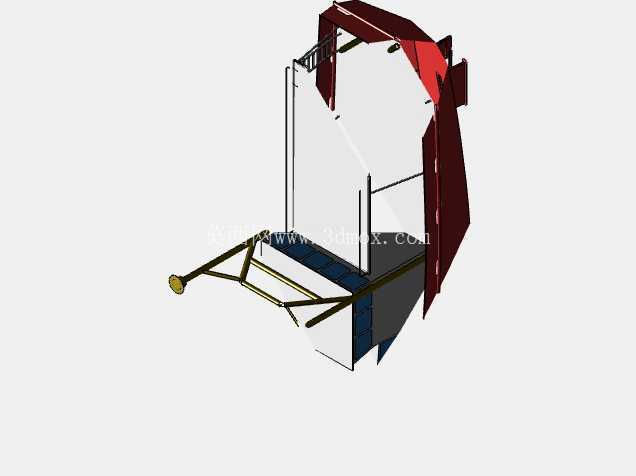

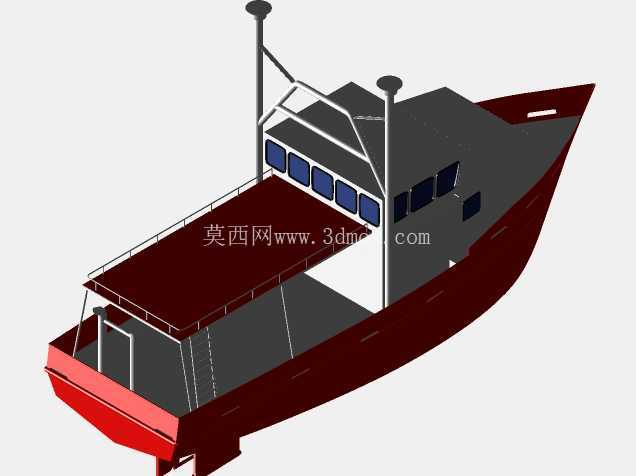

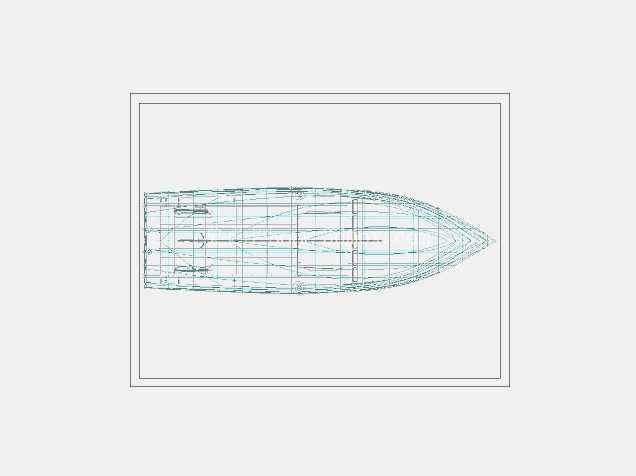

　　上层建筑的布局完全围绕作业实用性设计，驾驶室设置在船体前部靠中位置，既保证驾驶视野能覆盖全船甲板作业区域，也能减少首部上浪对驾驶室的冲击，甲板预留的平整作业区域长度超过6米，可放置流网、蟹笼等作业渔具，也能满足临时堆放渔获的空间需求。水线面长度13.279米，水线面面积44.39平方米，水线面系数0.8318，这个参数保证了船体在不同载重状态下的吃水变化幅度可控，即使满载渔获出港，也不会因为吃水过深无法通过近岸浅滩区域。建模时同步完成了船体各部分的曲面光顺处理，采用NURBS曲面构建整个船体外板，保证外板的加工展开精度，实际建造时可以直接提取曲面数据进行数控下料，减少现场修割的工作量。

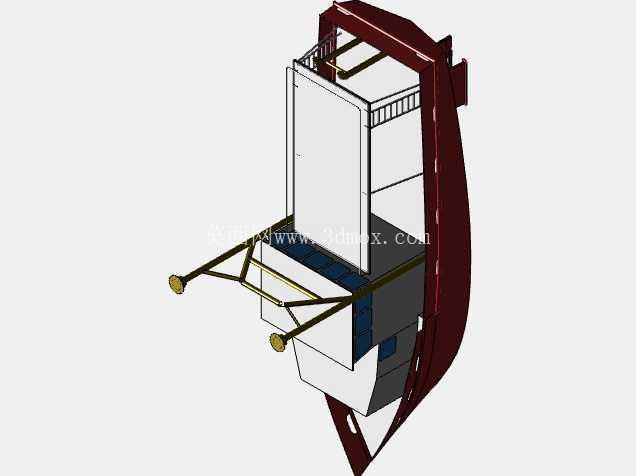

　　从结构设计角度，船体采用横骨架式结构，肋骨间距按照钢制渔船的常规建造标准设置，保证船体外板在波浪冲击下的局部强度，尤其是首部船底区域做了局部结构加强，应对近岸航行时可能出现的擦底情况。舵系与螺旋桨的布置位置也在建模时做了匹配校核，保证螺旋桨的来流均匀，提升推进效率，同时减少航行时的尾部振动。整个模型的结构拆分完全贴合实际建造流程，外板、肋骨、甲板、上层建筑都做了独立的结构分组，后续可以直接用于生产设计的深化，也可以作为同尺度渔船改型设计的基础母型，调整局部尺寸即可衍生出不同作业功能的船型，比如改成海钓休闲船、近海小型交通船等变体。
