小型船用四叶螺旋桨结构设计

　　这款小型四叶推进部件的设计，最初的定位是适配比例仿真船舶模型的动力输出端，实际建模过程中也兼顾了小型3D打印实体制作的可行性，可直接用于桌面级FDM或光固化打印，制作静态展示模型或者小功率动力模型的推进组件。从实际应用场景来看，这类小尺寸推进件除了用于静态航模展示，也可搭载在小功率遥控船模上，在静水环境下完成推力输出，部分教学场景中也会将这类结构作为流体力学入门的演示教具，帮助理解翼型在流体中的受力逻辑。

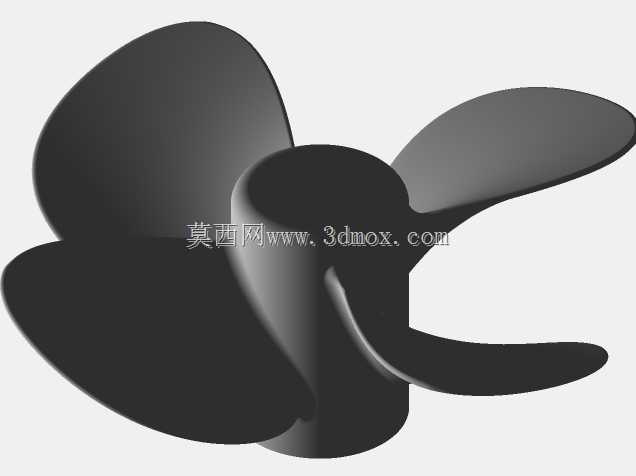

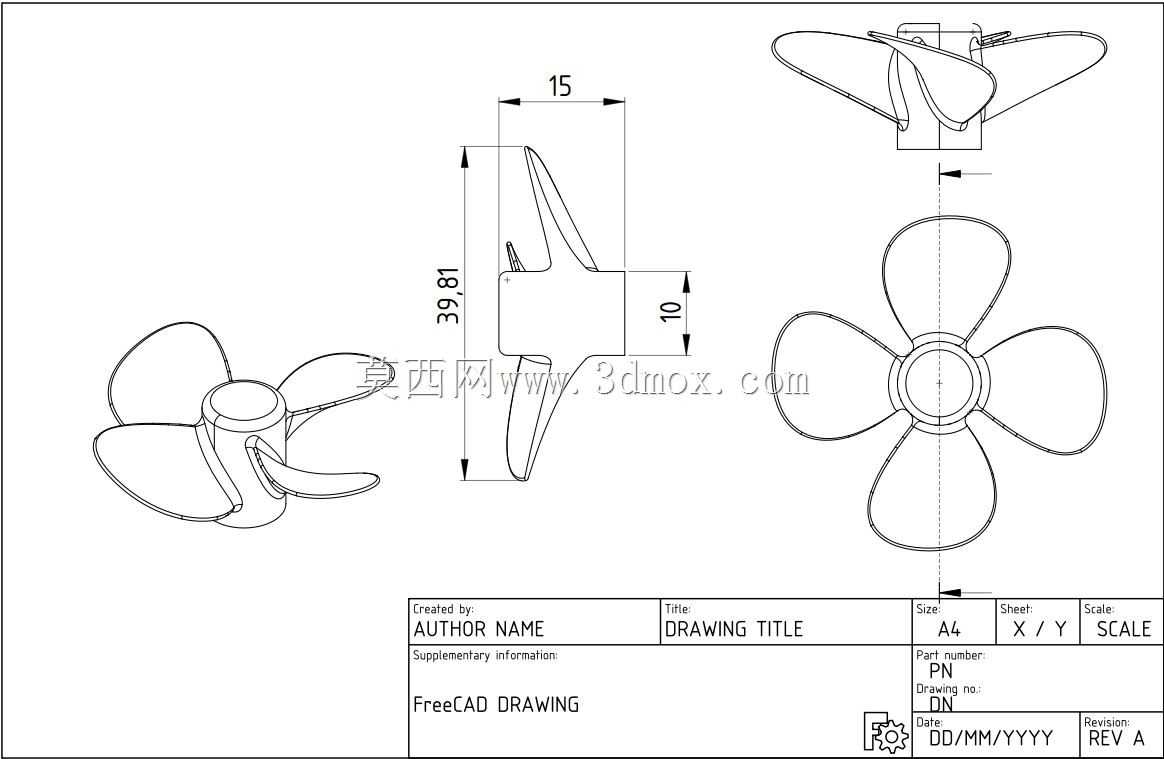

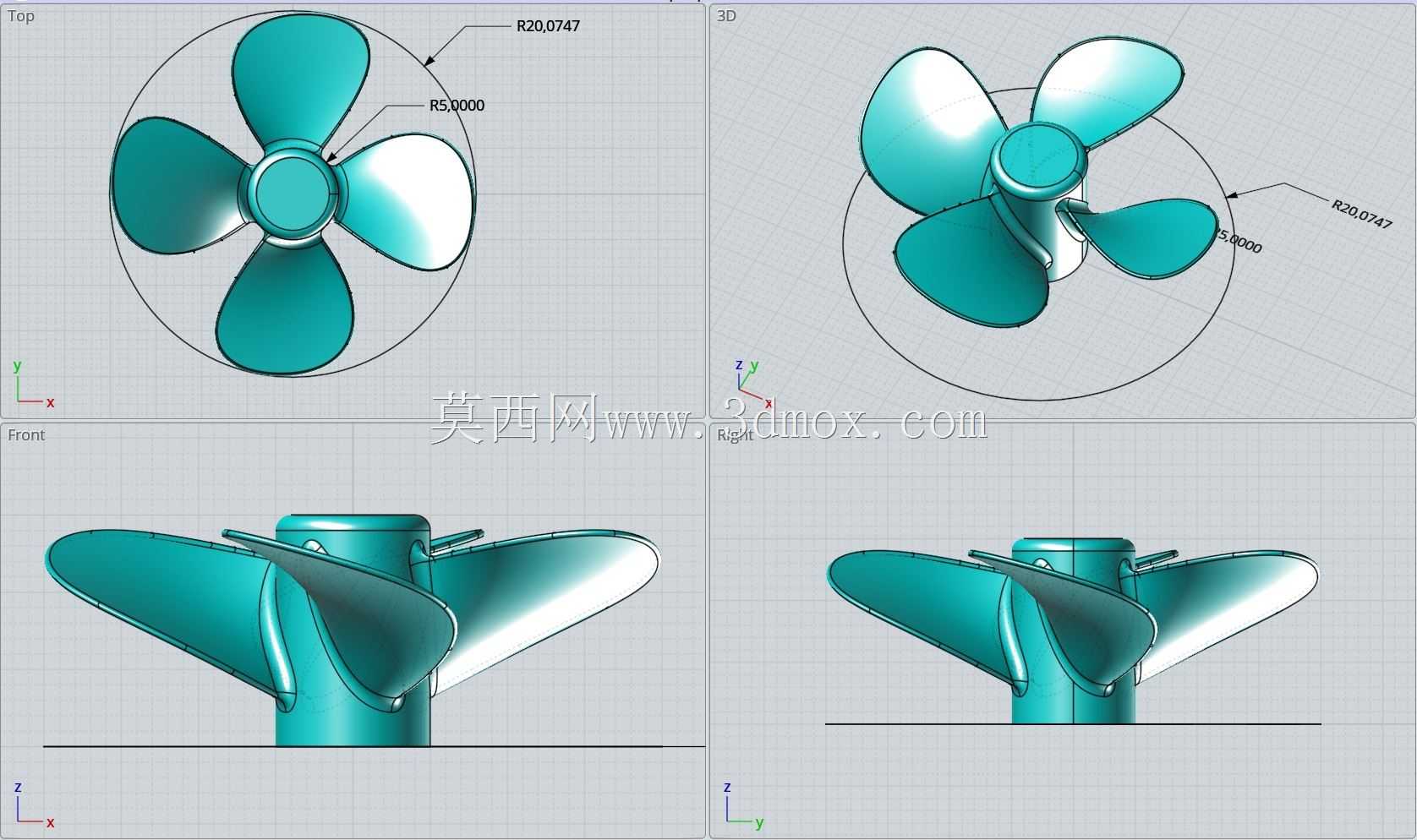

　　设计过程中没有完全照搬实船螺旋桨的缩放参数，而是针对小尺寸场景做了结构优化：桨叶采用了完整的翼型截面设计，从叶根到叶梢的弦长、厚度都做了渐变处理，叶根位置做了加厚过渡，避免小尺寸打印或者长期受力出现叶根断裂的问题，桨毂部分采用了一体式圆柱结构，中心预留了标准轴孔安装位，可直接适配常规航模电机的输出轴，不需要额外做转接结构。整个部件的最大外圆直径控制在40mm，安装时只需要保证桨叶后方留有不小于15mm的无遮挡流道空间，就可以避免桨叶剐蹭船体或者舵机结构，轴向安装长度从桨毂前端面到叶梢最远端的距离不超过12mm，对于小尺寸船模的舱内布局非常友好，不会占用过多的尾部安装空间。

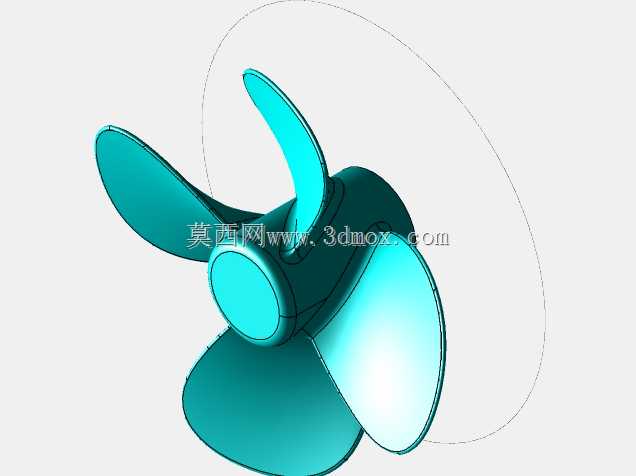

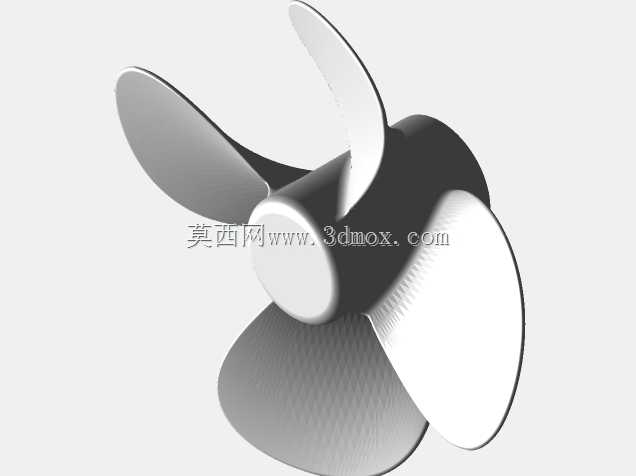

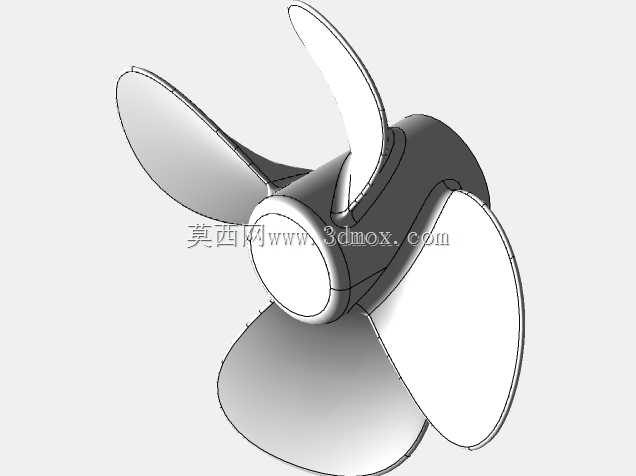

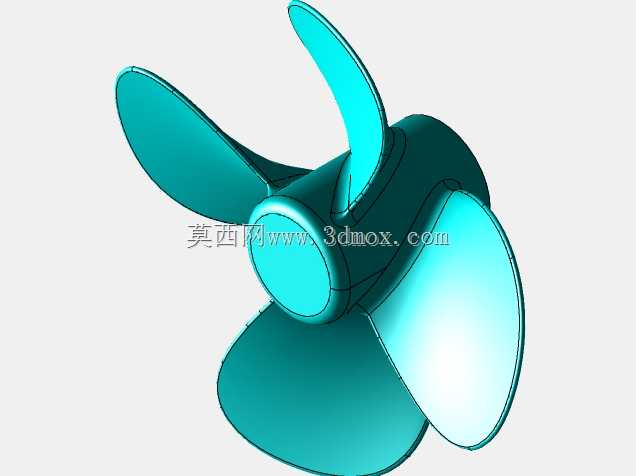

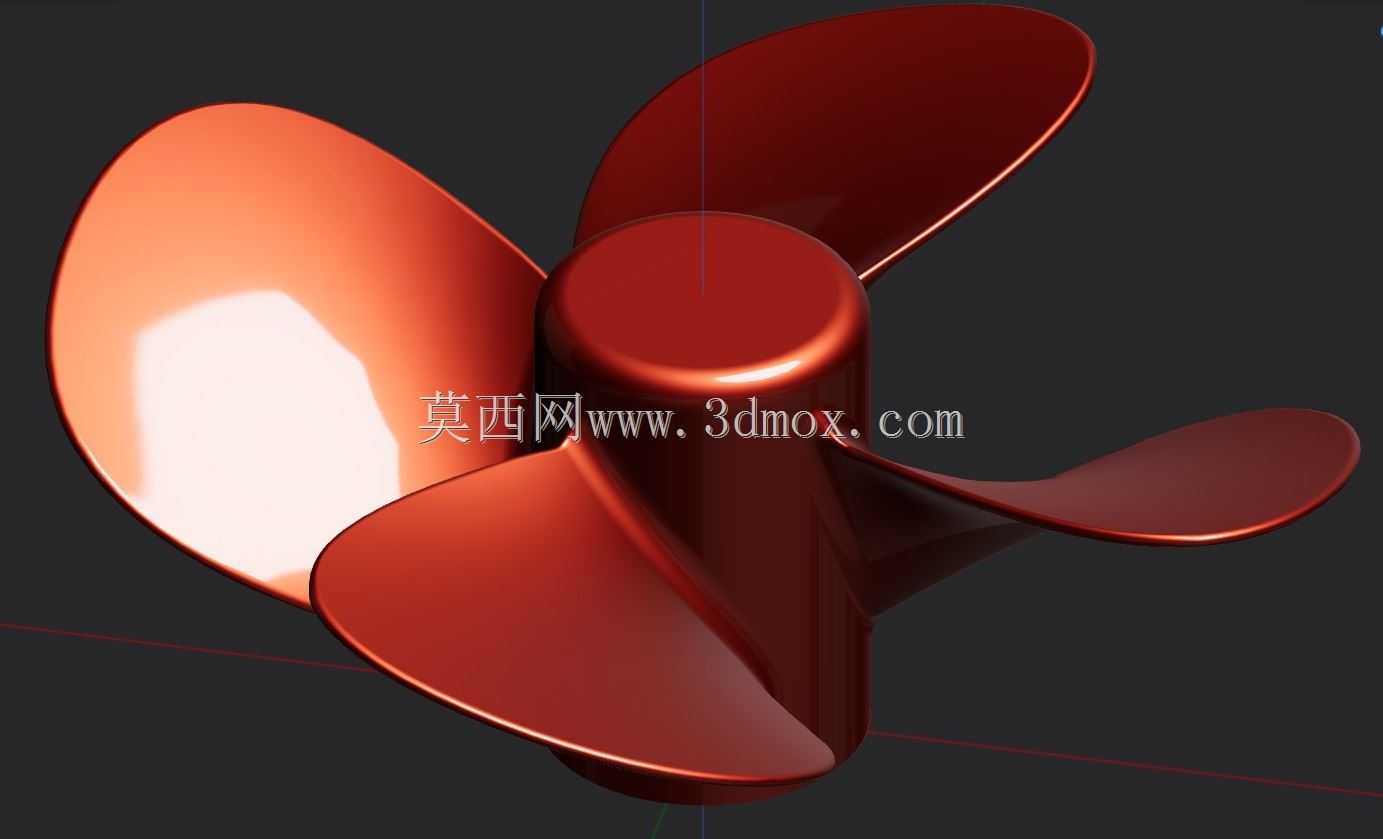

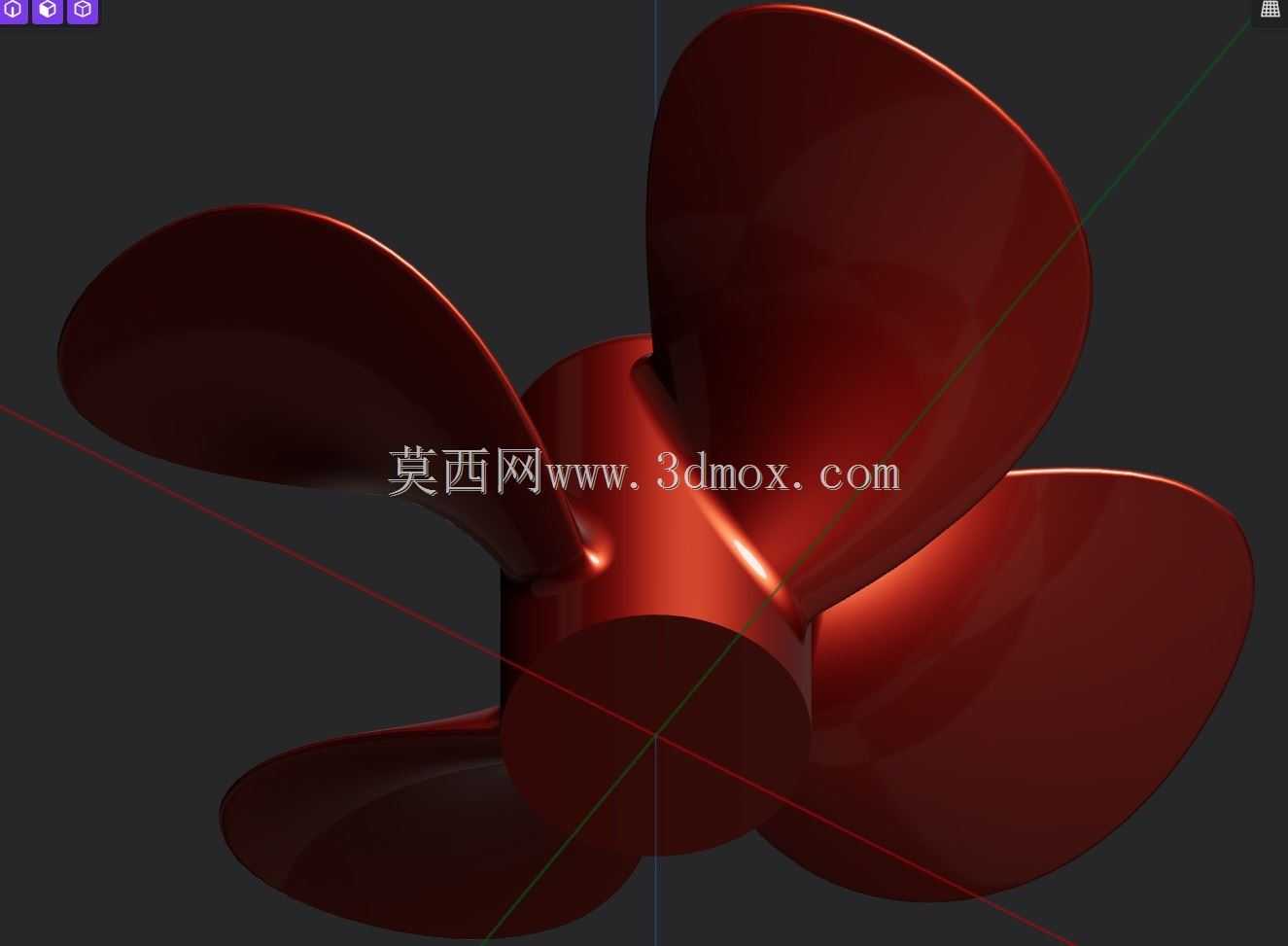

　　从功能特性来看，四叶结构相比常见的三叶小桨，在同等转速下的推力输出更平顺，低速转动时的震动更小，对于小重量的仿真船模来说，能有效降低动力系统带来的船体共振，提升航行时的姿态稳定性。桨叶的曲面设计没有追求过高的盘面比，而是平衡了推力效率和转动阻力，在小功率电机的驱动下也能达到足够的推进效率，不会出现电机负载过大烧蚀的问题。建模过程中所有曲面都做了G2连续过渡，没有尖锐的棱角或者碎面，不管是用于渲染展示还是实体打印，都不会出现曲面破面或者打印层厚不均的问题，桨叶表面的曲面曲率变化均匀，后续如果需要做流体仿真分析，也可以直接导入仿真软件划分网格，不需要额外做几何修复。

　　实际安装适配时，桨毂的轴孔可根据搭配的电机轴径做小幅调整，常规2mm、3mm的航模电机轴都可以通过简单的孔位编辑完成适配，桨叶的角度经过反复调整，在正转时可以稳定输出向后的推力，反转时也能提供足够的反向制动力，满足船模前进、后退的操控需求。不同于很多直接拉伸成型的简易螺旋桨模型，这款结构的桨叶从根部到梢部有自然的扭角变化，完全符合翼型推进的流体力学逻辑，不是简单的平面叶片扭转，在实际下水测试时不会出现水流沿叶表滑脱的问题，推力转化效率比普通平面桨提升明显。

　　在结构细节处理上，桨毂和叶片的连接位置做了圆角过渡，没有应力集中的直角结构，不管是3D打印的塑料件，还是后续翻模制作的树脂件，都能在这个位置保证足够的结构强度，不会出现轻微碰撞就断叶的问题。整个模型的几何结构完全对称，做动平衡调试时只需要轻微调整叶梢的重量，就可以达到很高的转动平顺性，不会因为结构本身的不对称带来高速转动时的抖动。对于三维建模从业者来说，这个模型的曲面构建逻辑也可以作为小型翼型回转类零件的建模参考，从叶型曲线搭建到曲面放样、阵列、合并的整个流程，都遵循了常规机械曲面建模的规范，没有非参数化的碎面特征，后续修改桨叶数量、扭角、直径参数都非常方便，可以快速衍生出不同尺寸、不同叶数的同系列推进部件。
