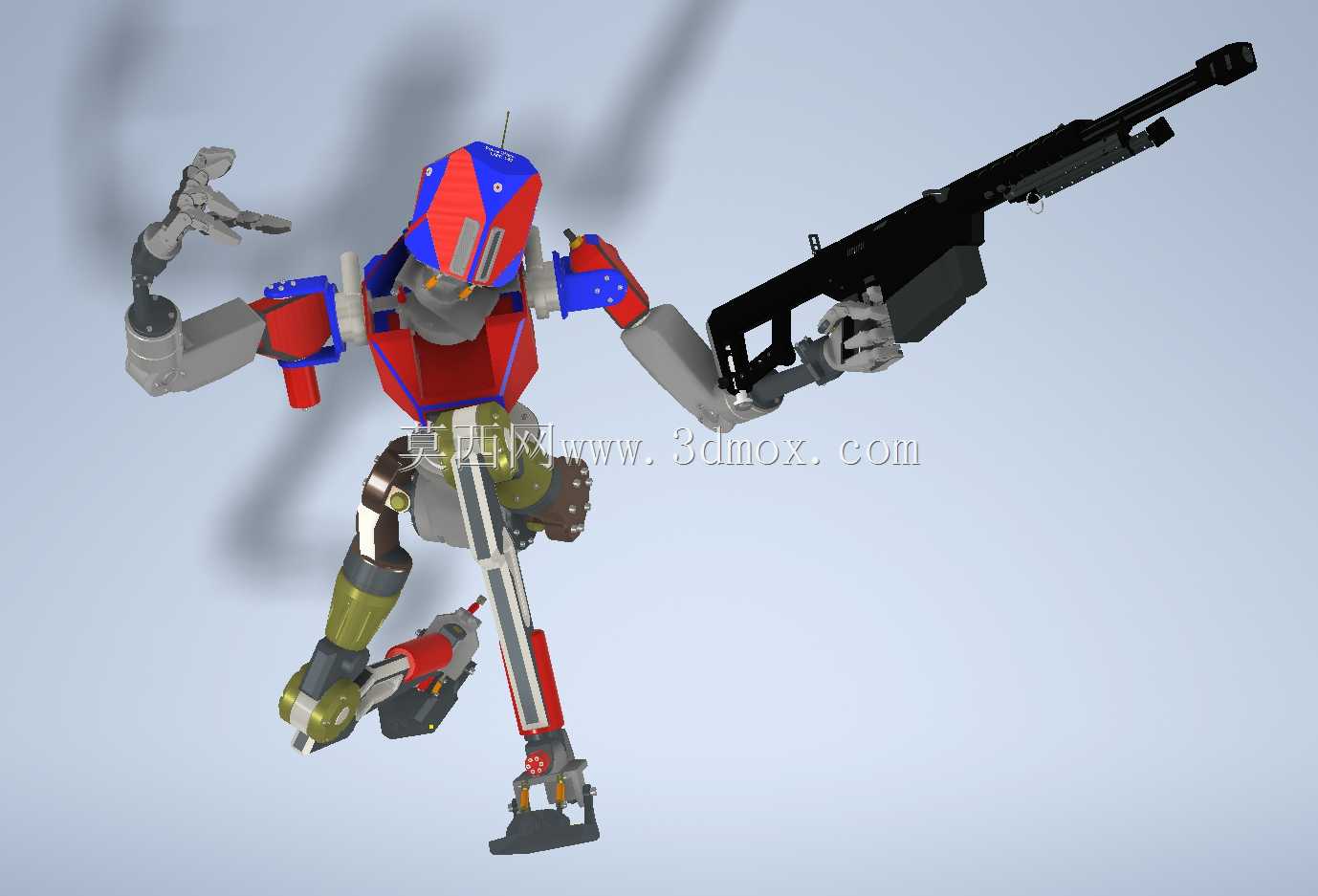

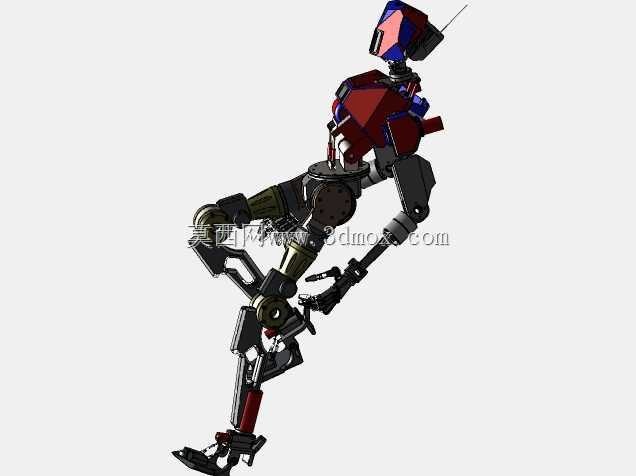

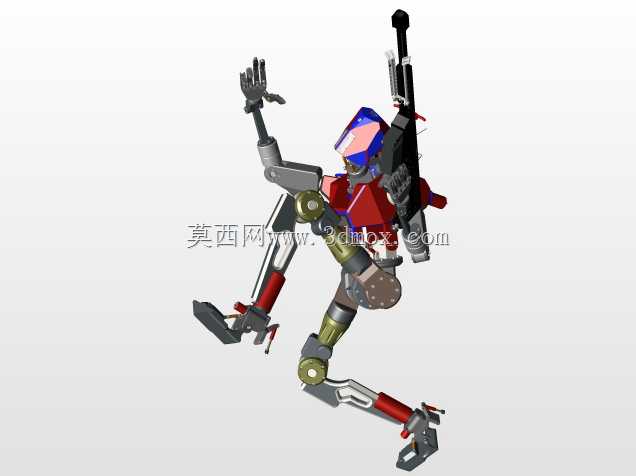

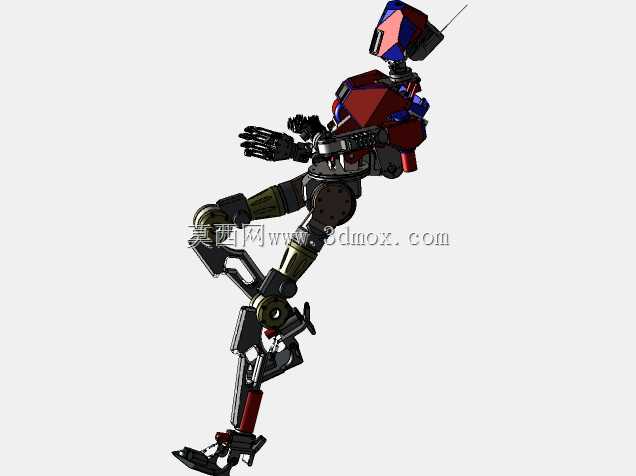

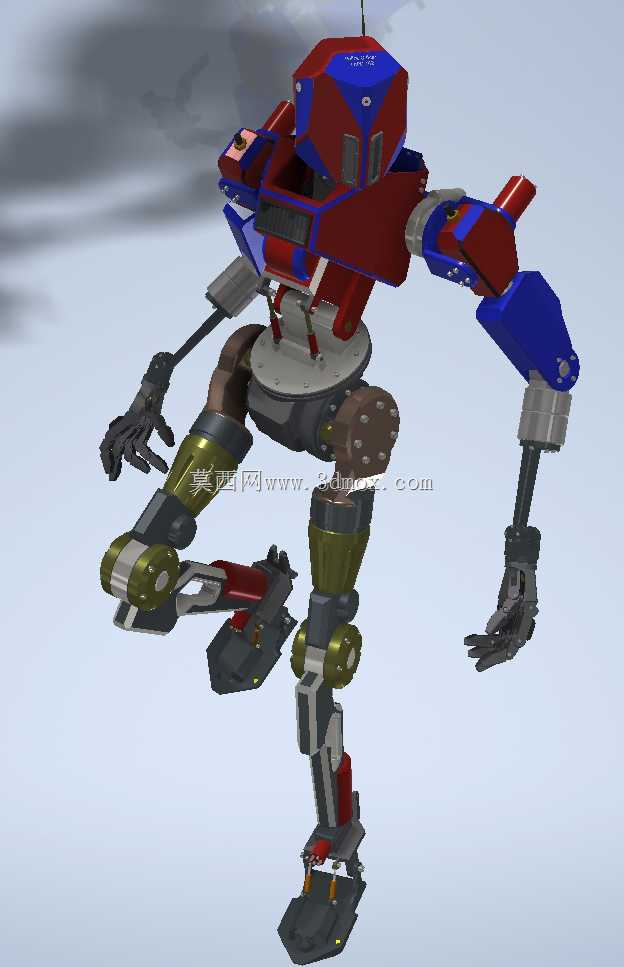

红蓝配色双足人形仿生机械结构

　　这套双足人形机械结构的设计，最初是面向特种作业场景的功能验证载体，核心目标是替代人工进入高危、狭窄或存在环境危害的作业区域完成操作任务，比如灾后废墟的探测排查、工业管廊的内部巡检、狭小空间内的设备拆装作业，这类场景对作业载体的地形适应能力、肢体操作灵活度都有较高要求，传统轮式、履带式移动载体很难覆盖复杂非结构化地形的通行需求，双足行走的构型在越障、台阶攀爬、狭窄缝隙穿行上的先天优势，是这套结构设计的核心出发点。从结构布局来看，整体采用类人比例的肢体分配，躯干部分作为核心承载舱，预留了控制模块、动力源、传感单元的安装空间，躯干与下肢的连接位置设置了多自由度腰转关节，可实现上半身的左右回转与小角度俯仰，配合上肢作业时的姿态调整，

　　避免下肢频繁挪动带来的重心波动。上肢部分采用分段式机械臂结构，大臂、小臂均设置独立的回转关节，末端搭载多自由度仿生机械手，手指关节采用连杆联动结构，可实现不同形状物体的抓取，单臂的作业覆盖半径可满足躯干周边0.8米范围内的操作需求，机械手的夹持力范围覆盖0.5kg到5kg的常见工具、探测元件的夹持要求，可适配不同作业场景下的末端工具快换。下肢是这套结构的设计核心，髋关节设置三个自由度，可实现大腿的前后摆动、侧摆与回转，膝关节采用单自由度屈伸结构，关节处集成了限位缓冲结构，避免行走过程中关节过冲造成结构损坏，踝关节设置两个自由度，可实现脚掌的俯仰与侧倾，配合行走过程中的地面自适应调整，保证脚掌在不平整地面上可以完全贴合支撑面，

　　提升站立与行走过程的稳定性。脚掌部分采用分层结构，底层设置防滑缓冲垫，上层集成压力传感元件的安装位，可实时采集行走过程中的脚掌压力分布数据，为步态控制算法提供反馈输入。设计过程中优先考虑了重心匹配问题，所有动力元件、重载部件均尽量向躯干中心位置布置，降低行走过程中的重心偏移量，减少平衡控制的难度。关节处的传动结构采用模块化设计，每个关节的驱动单元均可独立拆装，后期维护时不需要拆解整体结构，可快速替换故障关节模块，降低现场运维的时间成本。外形上的红蓝配色分区并非单纯的装饰，红色区域对应结构的主要承载受力件，采用高强度合金材料加工，蓝色区域对应外壳防护件，采用轻质工程材料制作，既可以保护内部的传动线路与传感元件，

　　又能尽可能降低整体结构的自重。结构的整体站立高度约1.2米，肩宽约0.6米，完全伸展状态下的最大高度约1.4米，行走时的单步跨距最大可达0.4米，可攀爬高度不超过0.2米的台阶，可通过宽度不小于0.5米的狭窄通道，安装边界上要求作业地面的坡度不超过15度，地面承载能力不小于50kg每平方米，避免行走过程中出现地面塌陷或打滑问题。这套结构目前属于功能验证阶段的构型，主要用于验证双足行走的步态逻辑、上肢作业的姿态协同控制逻辑，后续可根据实际作业场景的需求，在躯干部分加装对应的探测模块、作业工具，调整关节的驱动参数，适配不同的作业负载要求。在结构细节设计上，所有关节的走线均采用内部穿线方式，避免线路外露造成的勾挂、磨损问题，关节转动位置均设置密封防护结构，可阻挡粉尘、少量溅水进入关节内部，适配多粉尘、潮湿的作业环境。肢体的各段连接位置均设置了定位基准面，装配时可快速定位，保证各关节的同轴度要求，降低装配过程中的调试工作量。
