协作臂式人工视觉检测工作站

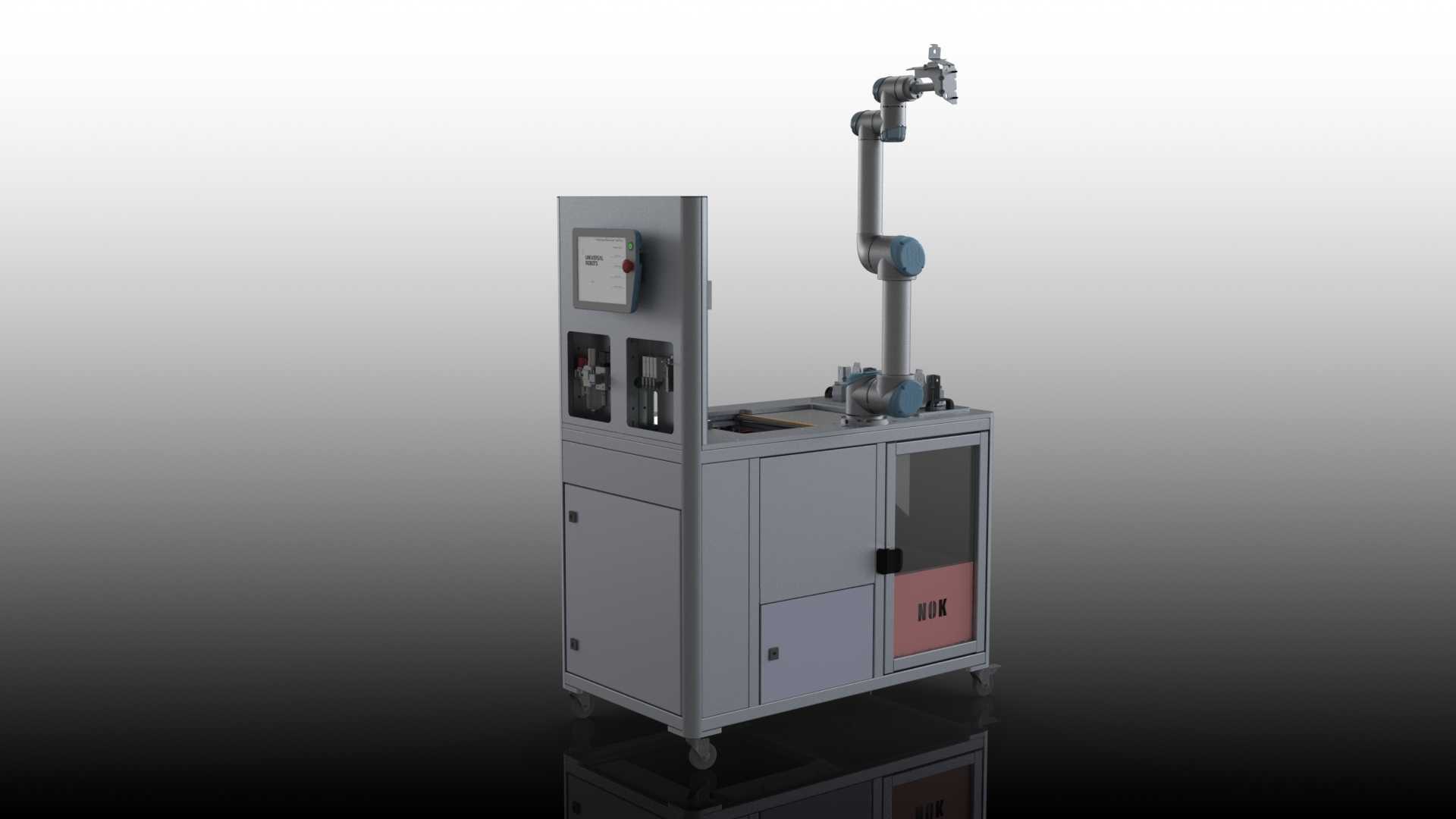

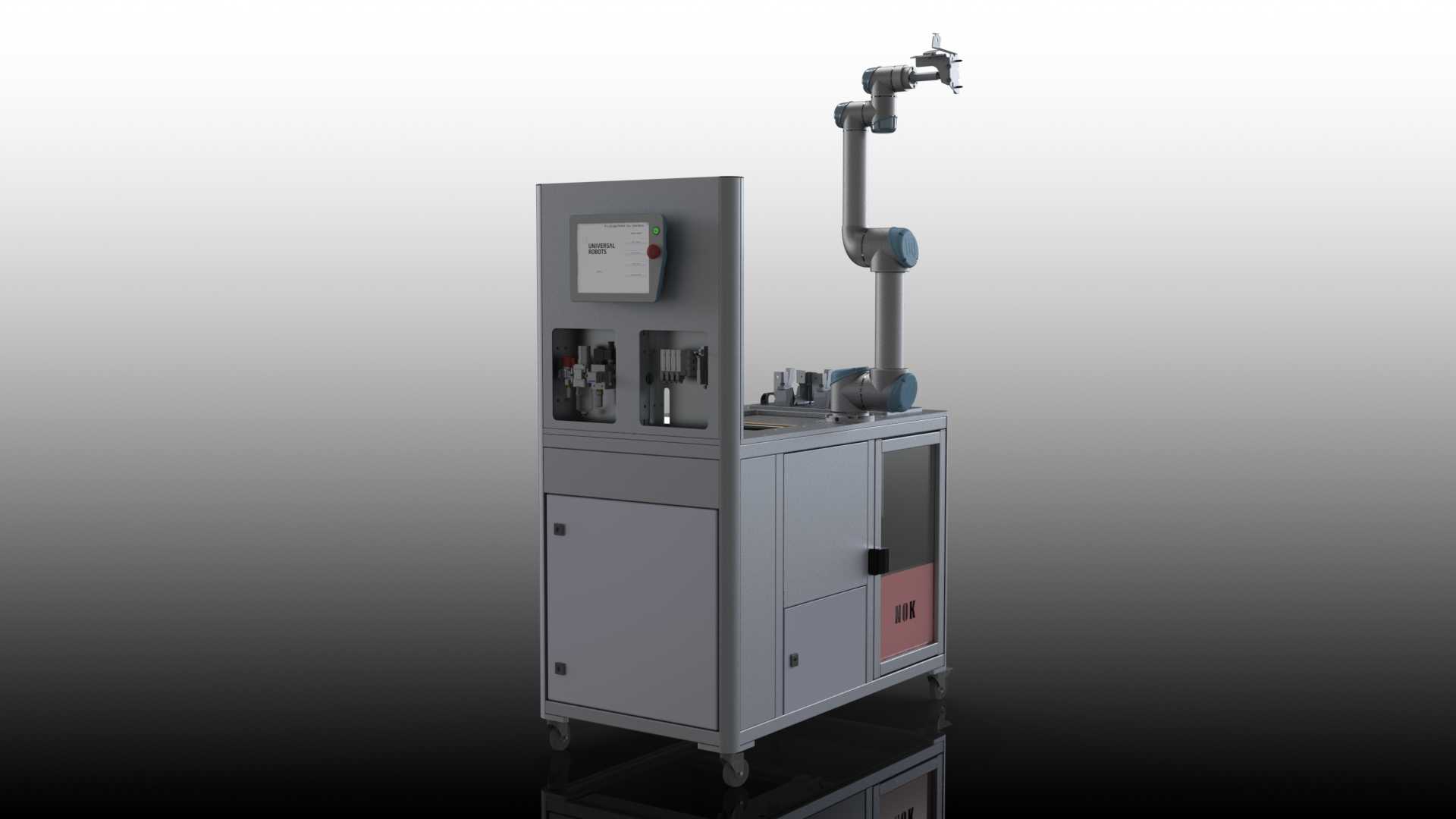

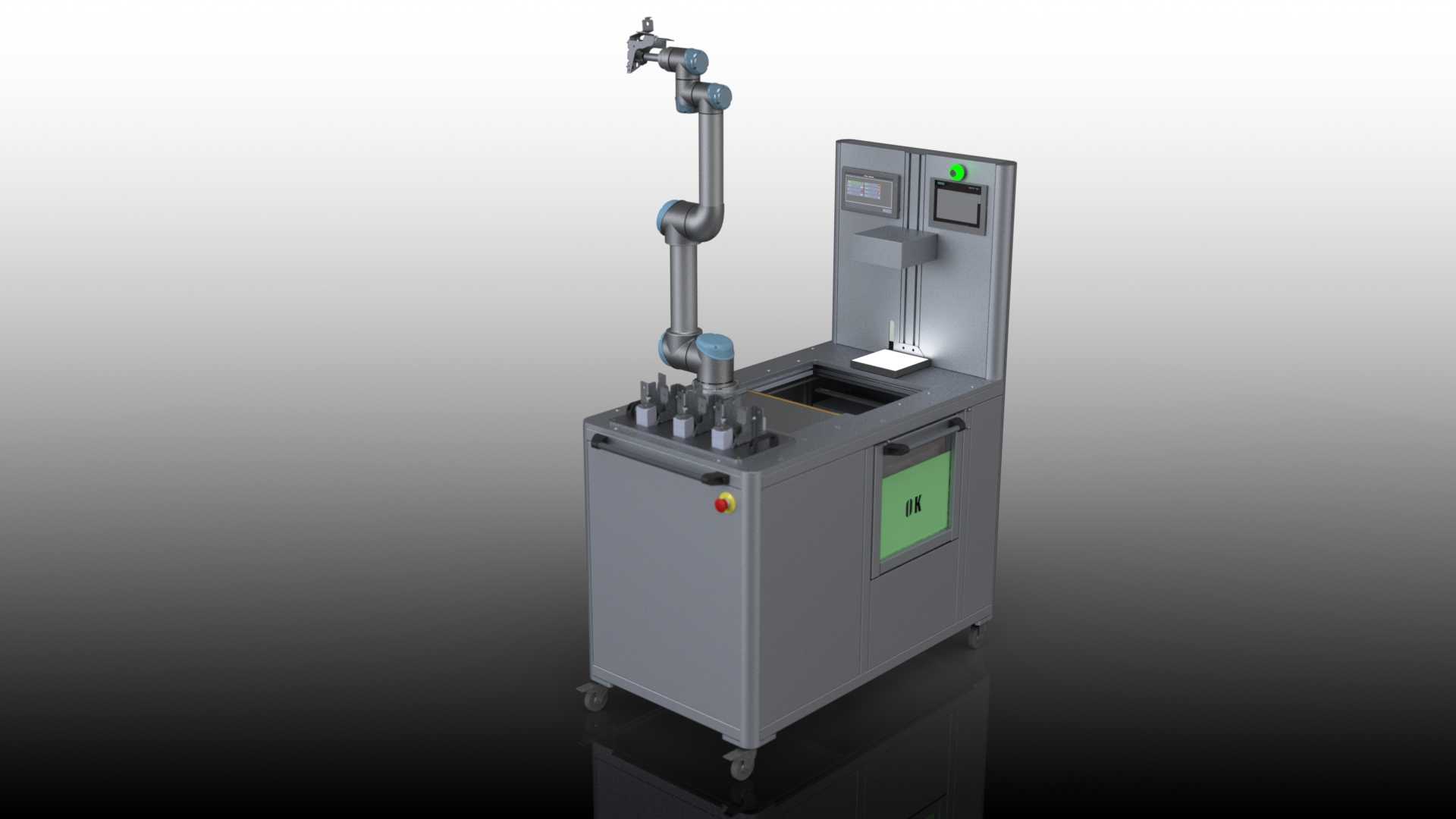

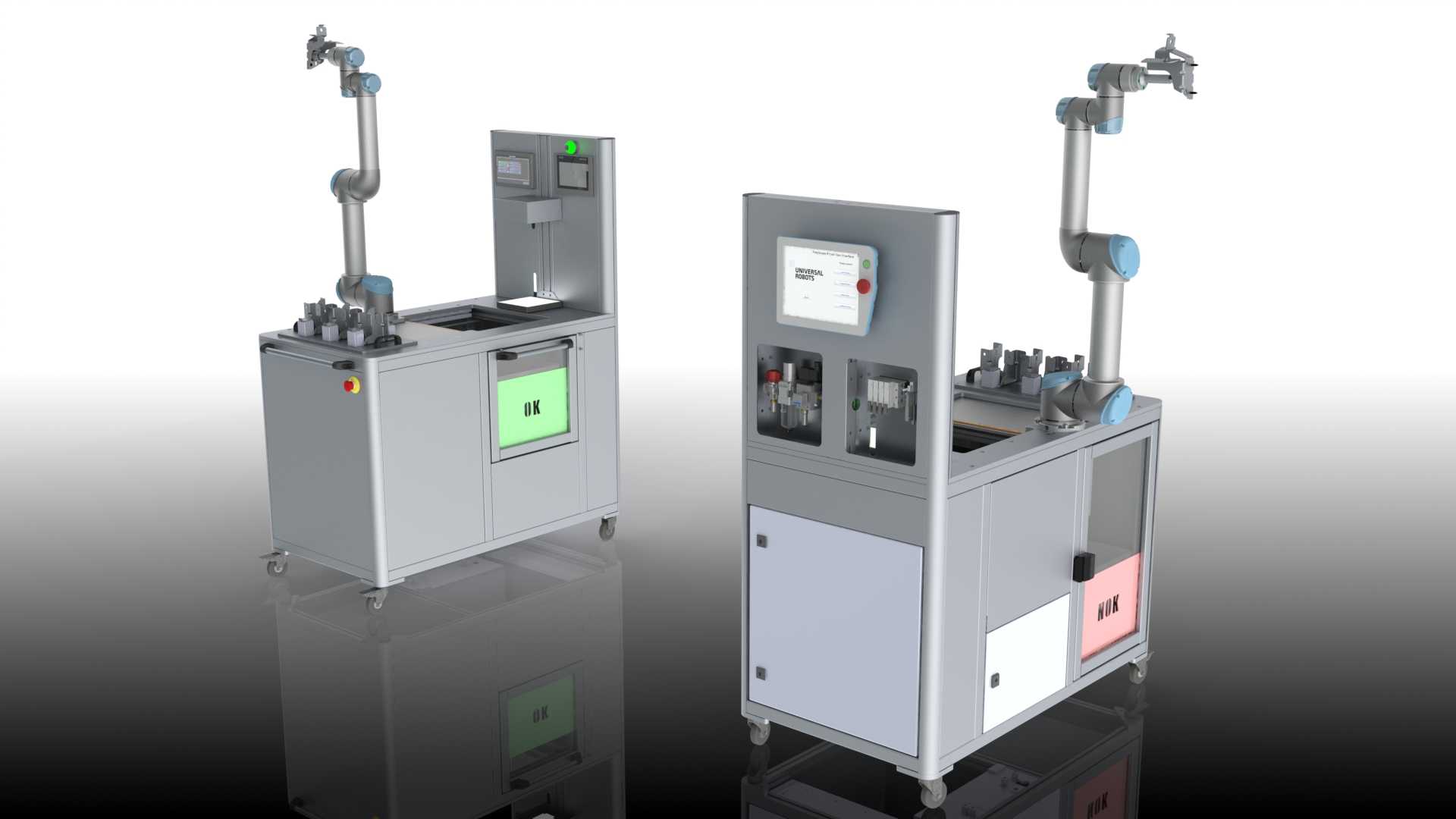

　　这套检测工作站的设计初衷，是解决3C电子、小型精密零部件产线末端的外观缺陷、装配错位类检测痛点，这类检测场景此前长期依赖人工目检，存在检测标准不统一、长时间作业疲劳漏检、检测数据无法追溯的问题，而常规的固定式视觉检测方案，又难以适配多品种小批量生产时的快速换型需求，协作机械臂的引入刚好填补了这一应用空白。从结构布局来看，整套设备采用柜式集成设计，底部标配福马轮与可调支撑脚，兼顾工位移动便利性与作业时的设备稳定性，柜体整体宽度控制在800mm区间，深度700mm，整体作业高度不超过1800mm，安装时仅需预留单侧开门的维护空间即可，无需额外开挖地基或搭建专用安装平台，可直接嵌入现有产线的线边工位，适配多数离散制造车间的工位排布密度。

　　设备的功能分区做了明确的物理隔离，柜体下半部分为电气与气源安装腔，分别设置独立的柜门用于布线、元器件维护与过滤装置更换，上半部分为作业平台区，预留了多组快换式工装定位位，可根据待检测工件的外形快速更换定位治具，无需重新校准设备基准。搭载的协作机械臂采用六轴自由度构型，臂展覆盖整个作业平台范围，末端可根据检测需求搭载工业相机、光源模组，也可根据工序需求更换夹爪实现检测后的合格品分拣、不合格品剔除动作，机械臂的协作属性决定了其无需设置安全围栏，作业人员可随时介入调整工件位置、处理异常工况，不会触发设备急停，大幅压缩了异常处理的停机时间。视觉检测单元的人机交互界面集成在柜体上部的悬臂操作箱上，可实时显示检测画面、缺陷判定结果、

　　当班检测产能数据，操作箱上设置了实体急停按钮、启动复位按钮与状态指示灯，设备运行正常时绿灯常亮，出现待处理异常时黄灯闪烁，触发安全停机时红灯警示，现场作业人员无需经过复杂培训即可快速掌握操作逻辑。设计阶段特意将气源处理组件、IO接线端子都布置在柜体侧方的易操作位置，日常维护时无需拆卸柜体主体面板，仅需打开侧方的小型维护门即可完成调压、接线端子紧固等常规保养动作。设备的作业流程逻辑为：人工将待检测工件放置在定位工装上，按下启动按钮后协作机械臂带动视觉模组按照预设的检测路径移动，依次采集工件各个检测面的图像，通过内置的视觉算法完成缺陷判定，检测完成后机械臂可根据判定结果将工件分别放置到合格品通道与不合格品通道，

　　整个作业循环节拍可根据检测点位数量调整，常规小型工件的单循环检测节拍可控制在10秒以内，检测一致性远高于人工目检。考虑到车间现场的光照环境波动，视觉模组的安装位预留了光源角度调节结构，可根据不同工件的表面反光特性调整光源照射角度与亮度，避免反光造成的图像过曝、缺陷漏判问题。柜体内部的走线全部采用拖链与线槽分离布置，动力线与信号线做了分层隔离，避免伺服驱动运行时的信号干扰造成视觉图像传输不稳定，设备的进气端设置了三级空气过滤装置，可过滤压缩空气中的水分与杂质，避免气动元件卡滞造成的工装定位偏差。这套设备既可以作为独立的检测工位使用，也可通过预留的通讯接口与前后段的加工、装配设备联动，实现全产线的检测数据互通，适配柔性制造产线的快速换产需求，换产时仅需调用预设的工装程序、更换对应定位治具即可完成切换，单批次换产时间可控制在15分钟以内，无需专业编程人员到场操作，线边作业人员经过简单培训即可完成换产操作。
