可伸缩拉绳式仿生机械手指结构设计

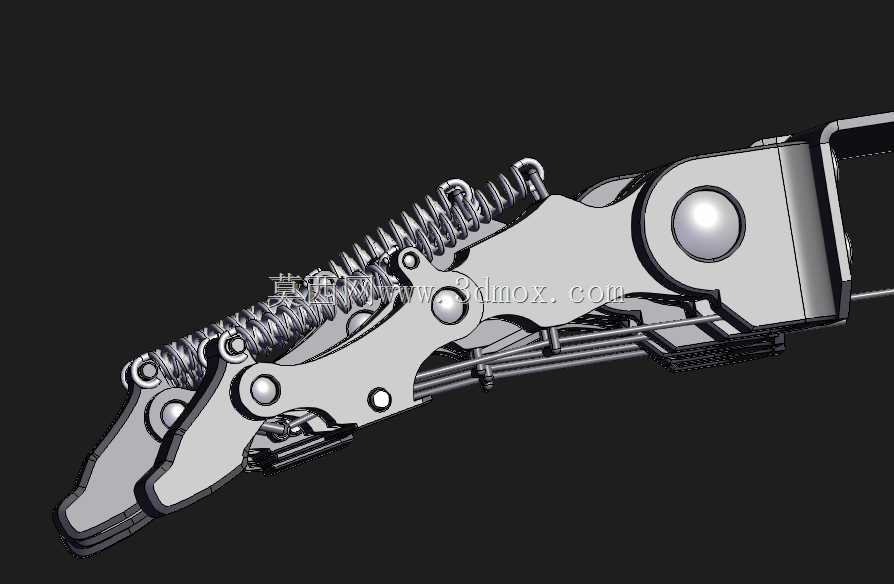

　　这款仿生机械指结构采用多段铰接式指节布局，核心传动依托内置拉绳实现指节的同步弯曲动作，配合指节铰接处布置的圆柱螺旋压缩弹簧完成伸展复位，整套结构没有额外的外置驱动单元安装位，可适配多种线驱仿生机械手的集成需求。从实际应用场景来看，这类结构可搭载在服务类仿生机器人末端，完成不规则形态物体的柔性抓取动作，也可作为特种作业机器人的末端执行器，适配狭小空间内的物件拾取、线缆梳理等操作场景，相比刚性夹爪，多段铰接的指节可以更好贴合被抓取物体的外轮廓，分散接触压力，避免对脆性、软质物件造成表面损伤。

　　设计过程中优先考虑了传动路径的简洁性，拉绳沿指节内部的走线槽布置，每段指节的铰接转轴都做了同轴度公差约束，避免拉绳往复运动时出现卡滞、偏磨的问题。弹簧的选型匹配了每段指节的自重与转动惯量，保证复位动作顺畅的同时，不会因为弹簧刚度太大导致拉绳驱动负载过高。指节的外形轮廓参考了人体手指的比例分段，近指节、中指节、远指节的长度比接近1:0.7:0.5，铰接点的位置设置在指节的侧部，采用销轴铰接的方式，销轴两端做了防脱限位结构，避免往复转动过程中销轴窜动脱落。

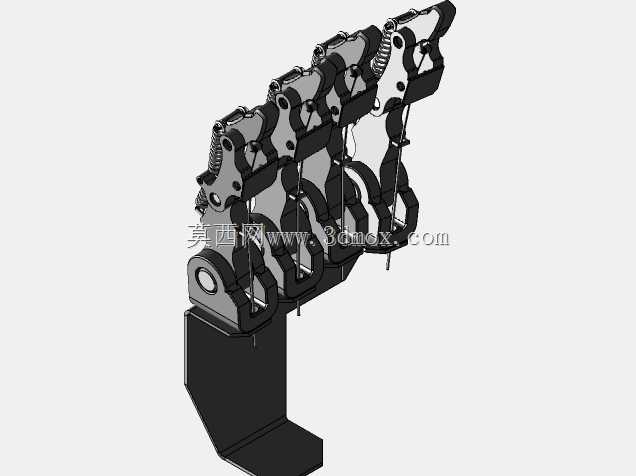

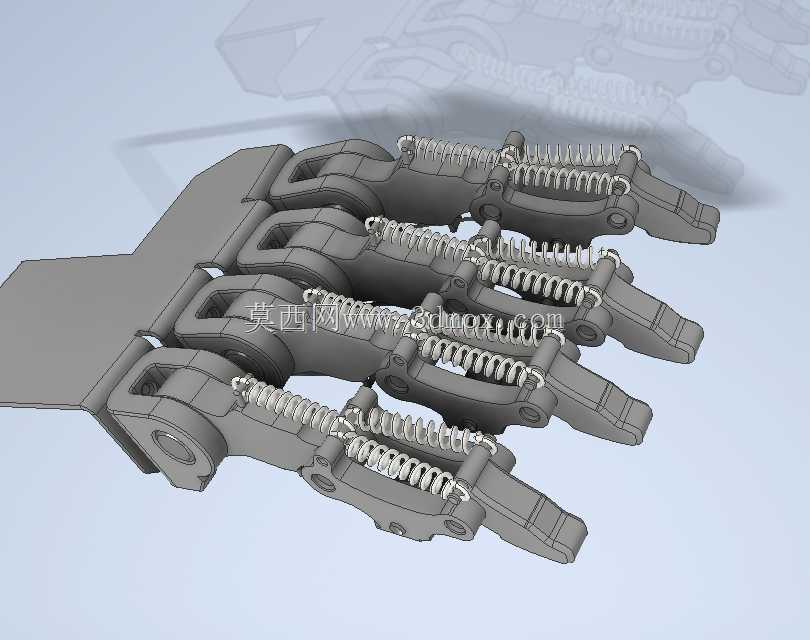

　　从安装边界来看，整套指结构的根部预留了标准的安装法兰接口，可直接固定在通用机械手的掌部基座上，法兰上的安装孔位采用对称布局，适配不同间距的掌部安装点位，不需要额外做转接件加工。结构整体的横向宽度控制在较窄的区间，多根指并排安装时不会出现运动干涉，相邻指的最小安装间距可根据指节侧部的凸台尺寸做匹配，保证弯曲动作时指节之间留有足够的安全间隙。指端部分做了圆弧过渡处理，没有尖锐棱角，接触物体时可以增大接触面积，提升抓取稳定性。

　　结构的运动逻辑上，拉绳受拉时，远指节首先绕铰接点转动，随后带动中指节、近指节依次弯曲，形成类似人手抓握的包络轨迹，拉绳拉力释放后，各段铰接处的弹簧同步推动指节复位到伸直状态。整套结构没有复杂的齿轮、连杆传动组件，零件数量少，后期维护时只需要定期检查拉绳的磨损情况、铰接销轴的润滑状态即可，维护成本较低。指节的主体结构采用等强度设计，在受力较大的铰接部位做了局部加厚，非受力区域做了减重槽处理，在保证结构强度的前提下尽可能降低整体重量，减少驱动端的负载。走线槽的内壁做了圆角光滑处理，避免拉绳往复运动时被锐边切割，延长拉绳的使用寿命。铰接部位的配合间隙控制在合理范围，既保证转动灵活无卡滞，又不会因为间隙过大导致指节出现横向晃动，影响抓取精度。
