蜗轮蜗杆减速传动机构装配结构

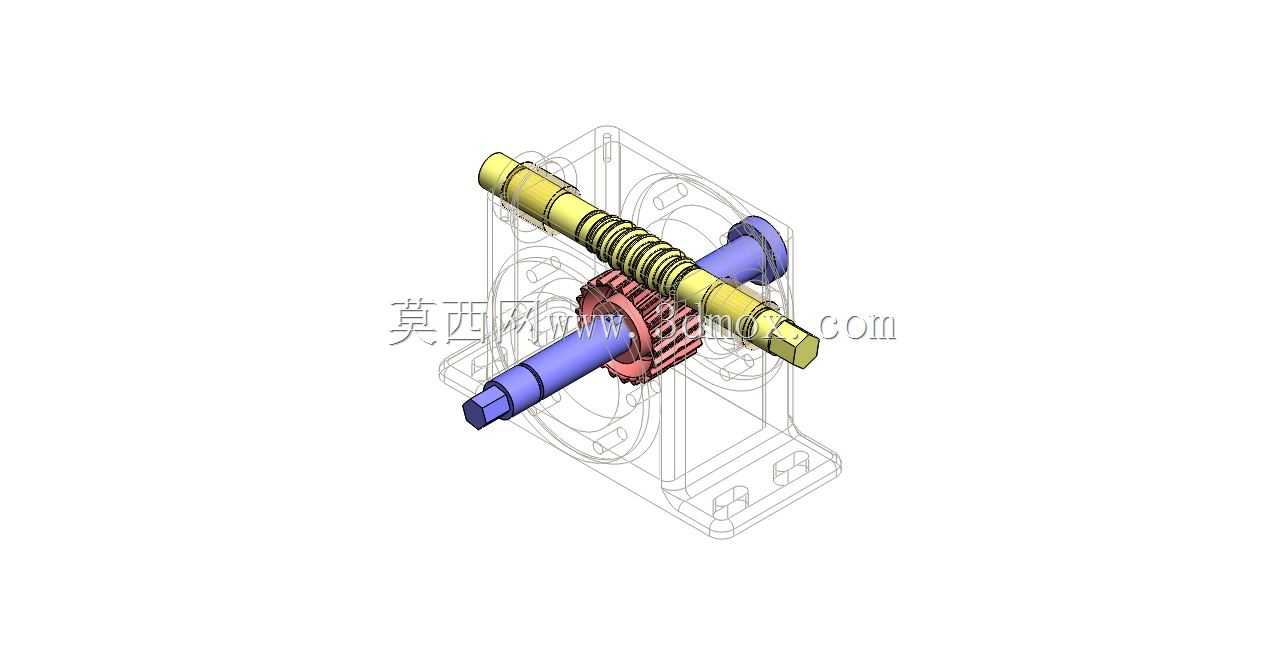

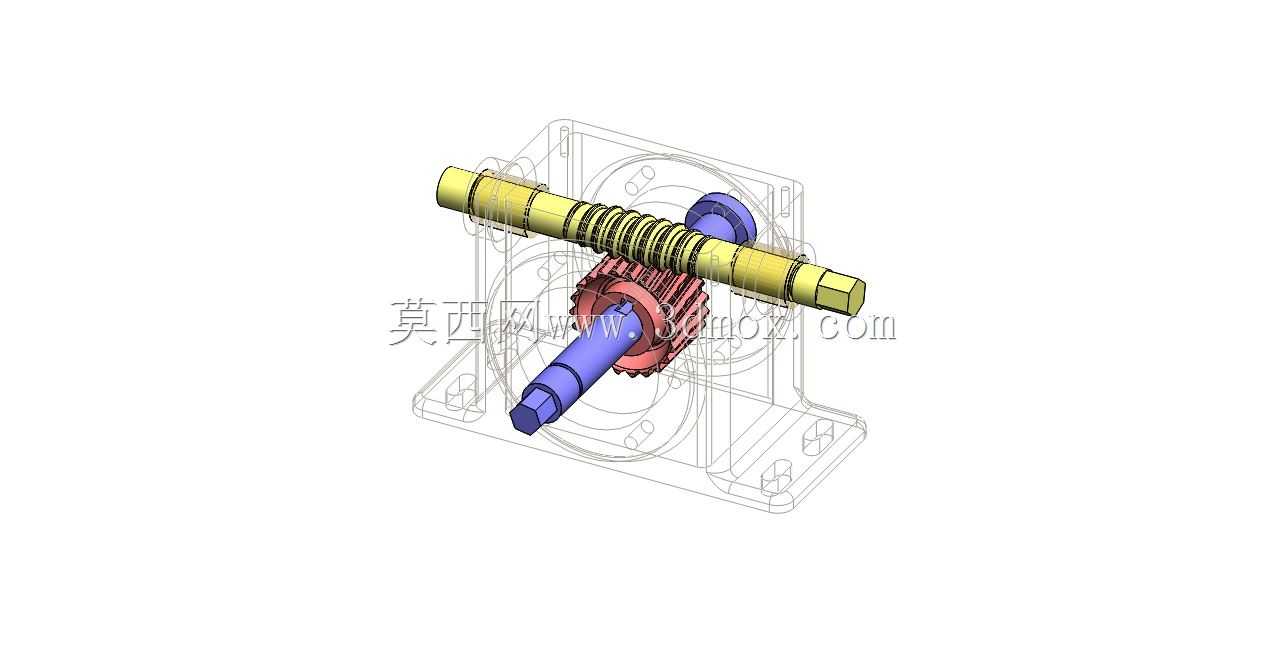

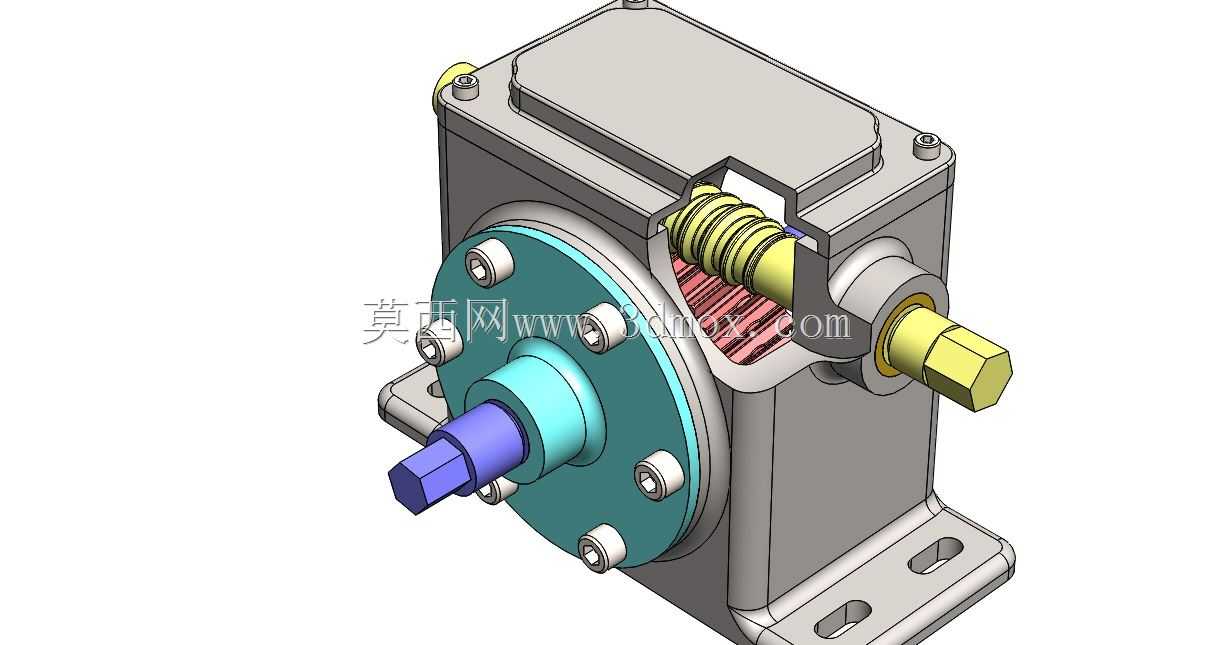

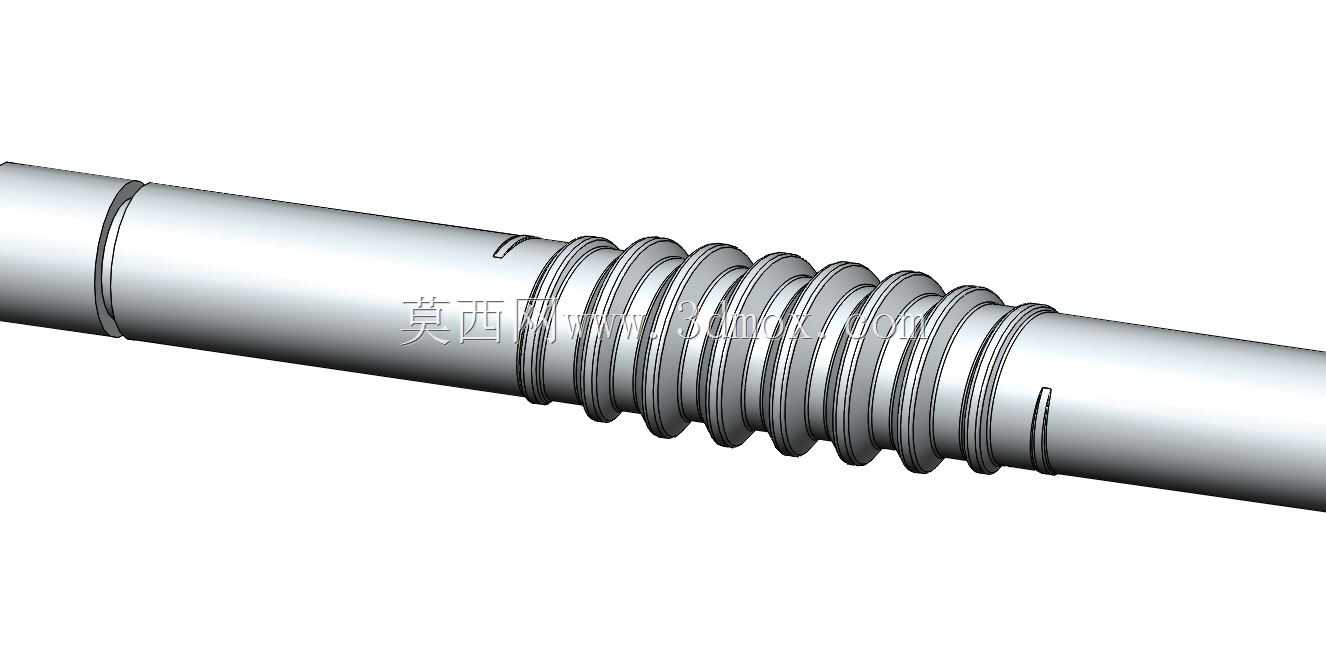

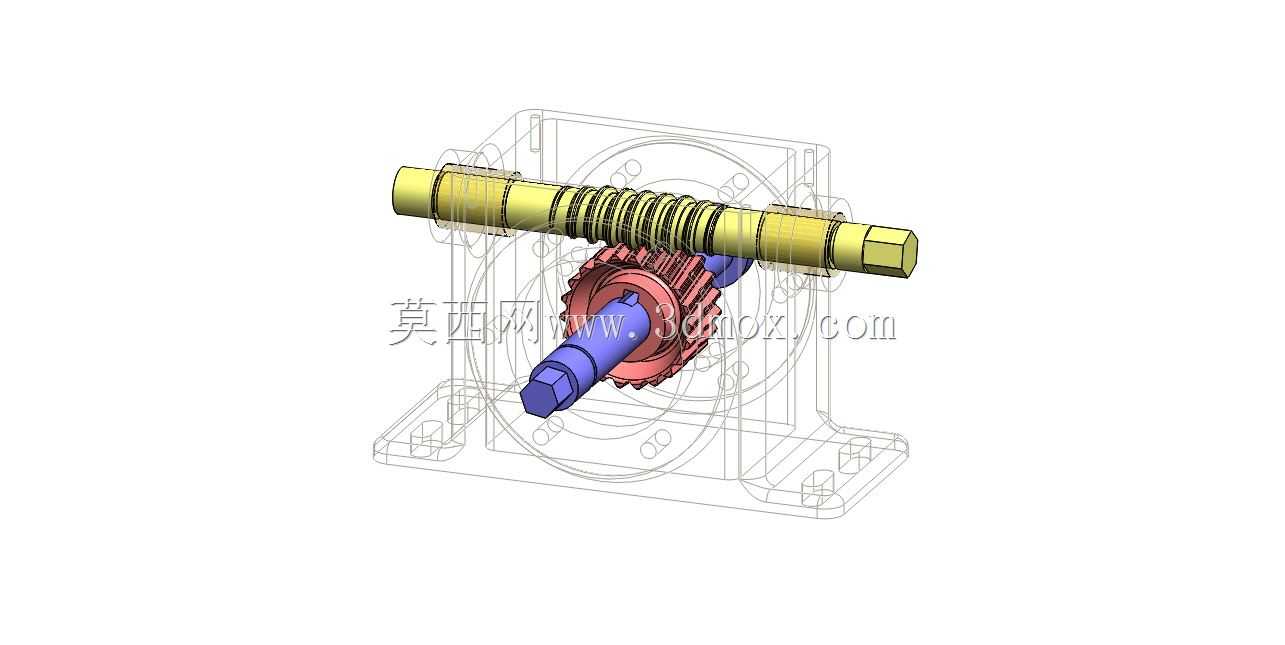

　　这套蜗轮蜗杆传动结构，核心是通过交错轴间的运动传递实现大减速比动力输出，在轻工输送线、小型自动化设备进给单元、阀门驱动机构里都有广泛应用，尤其适合输入轴与输出轴空间垂直交错、需要低转速大扭矩输出的安装场景。从结构拆分来看，整套组件包含箱体、蜗轮组件、蜗杆轴、端盖、密封件、紧固件几大部分，箱体采用一体式铸铝结构设计，安装脚位预留了通孔用于整机固定，箱体内部的型腔同时承担容纳传动副、存储润滑脂、支撑轴系的多重作用，侧壁的观察孔可以在不拆解端盖的情况下检查齿面啮合状态，日常维护时不用完全拆机就能确认齿面磨损情况。蜗杆轴采用两端支撑的结构设计，输入端做了扁位结构方便和动力源联轴器对接，轴身的蜗杆齿面经过磨削处理，

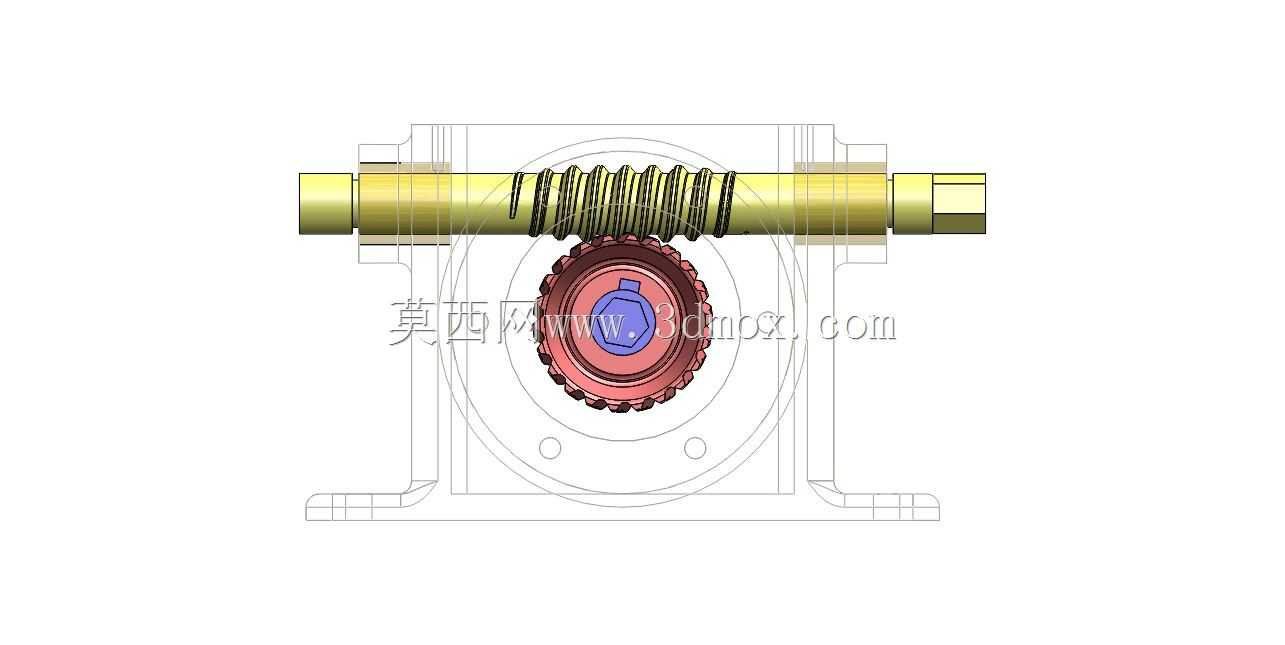

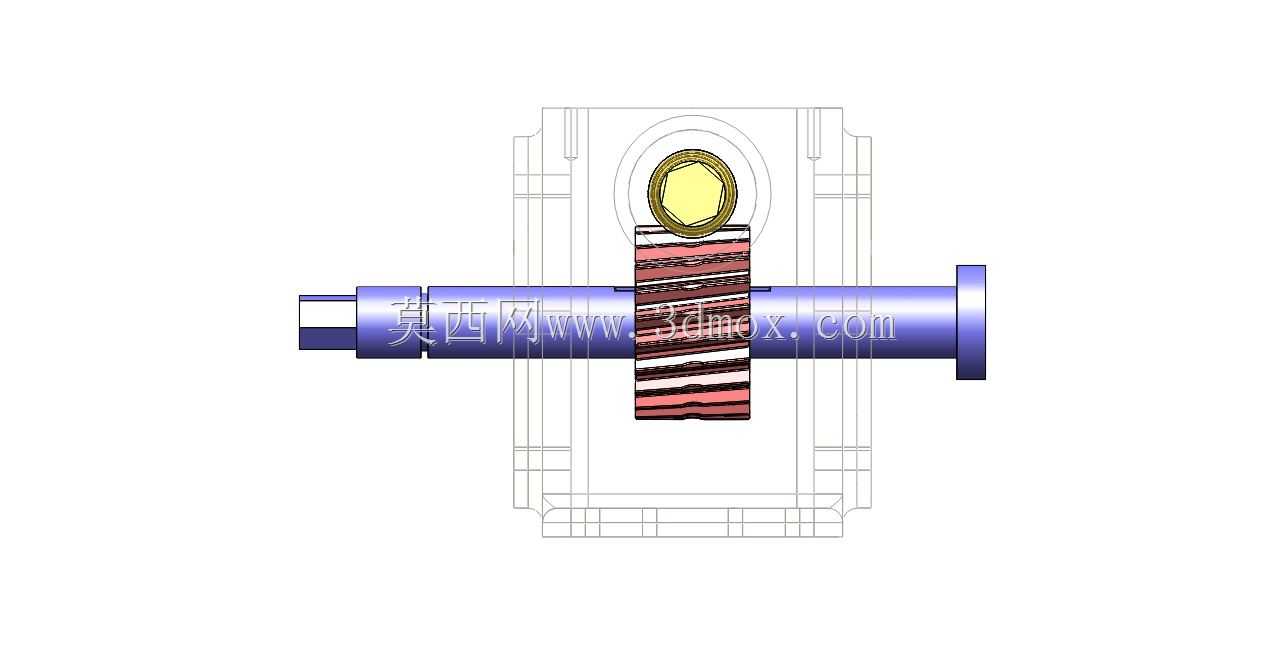

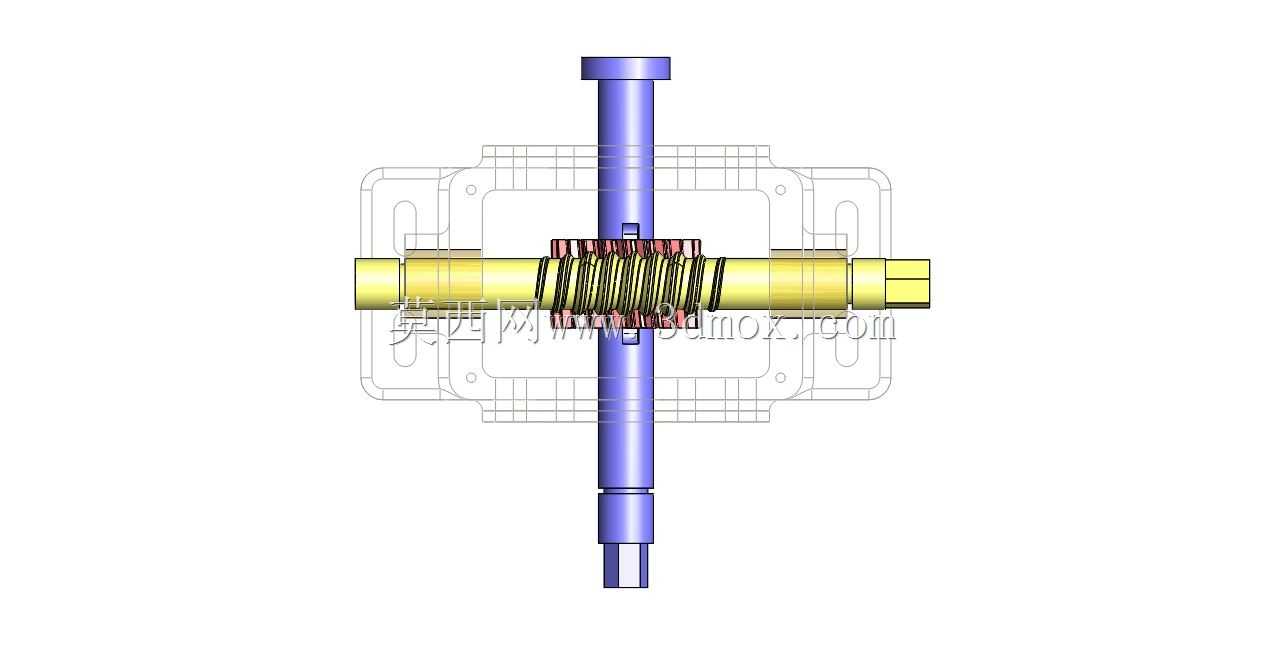

　　和蜗轮齿面啮合时能保证足够的接触面积，降低齿面接触应力，延长传动副的使用寿命，轴上预留的卡簧槽用于固定轴承内圈，避免轴系工作时出现轴向窜动，输出端的蜗轮组件通过平键和输出轴连接，输出轴端伸出箱体的位置设置了骨架油封，防止润滑介质泄漏同时阻挡外界粉尘进入箱体内部。设计过程中首先要确定的是中心距参数，这个参数直接决定了整套机构的安装边界，箱体的轴向和径向尺寸都围绕中心距展开，轴系的跨距要匹配所选轴承的额定动载荷，保证在额定输出扭矩下轴承的使用寿命满足工况要求，齿面的啮合侧隙控制在合理范围，既不能因为侧隙过小导致运转卡滞、温升过高，也不能因为侧隙过大导致传动回差超标，影响传动精度。端盖的设计除了固定轴承外圈之外，

　　还设置了调整垫片的安装位置，装配时可以通过增减垫片厚度来调整蜗杆的轴向位置，保证蜗轮和蜗杆的齿面啮合位置处于齿宽中部，避免偏载导致的局部齿面过早磨损。所有紧固件都采用内六角圆柱头螺钉，沉头孔设计保证安装后螺钉头不突出安装面，避免和周边设备部件发生干涉，输出轴端的法兰盘做了止口设计，和被驱动部件对接时可以保证同轴度，减少运转时的径向跳动。实际选型应用时，要先确认安装面的开孔尺寸和箱体脚位的安装孔距是否匹配，输入轴的连接尺寸要和驱动电机的输出轴匹配，输出轴的扭矩承载能力要满足负载的峰值扭矩要求，垂直安装的场景下还要额外考虑润滑脂的密封结构，避免长期运转后润滑介质泄漏导致齿面干磨。

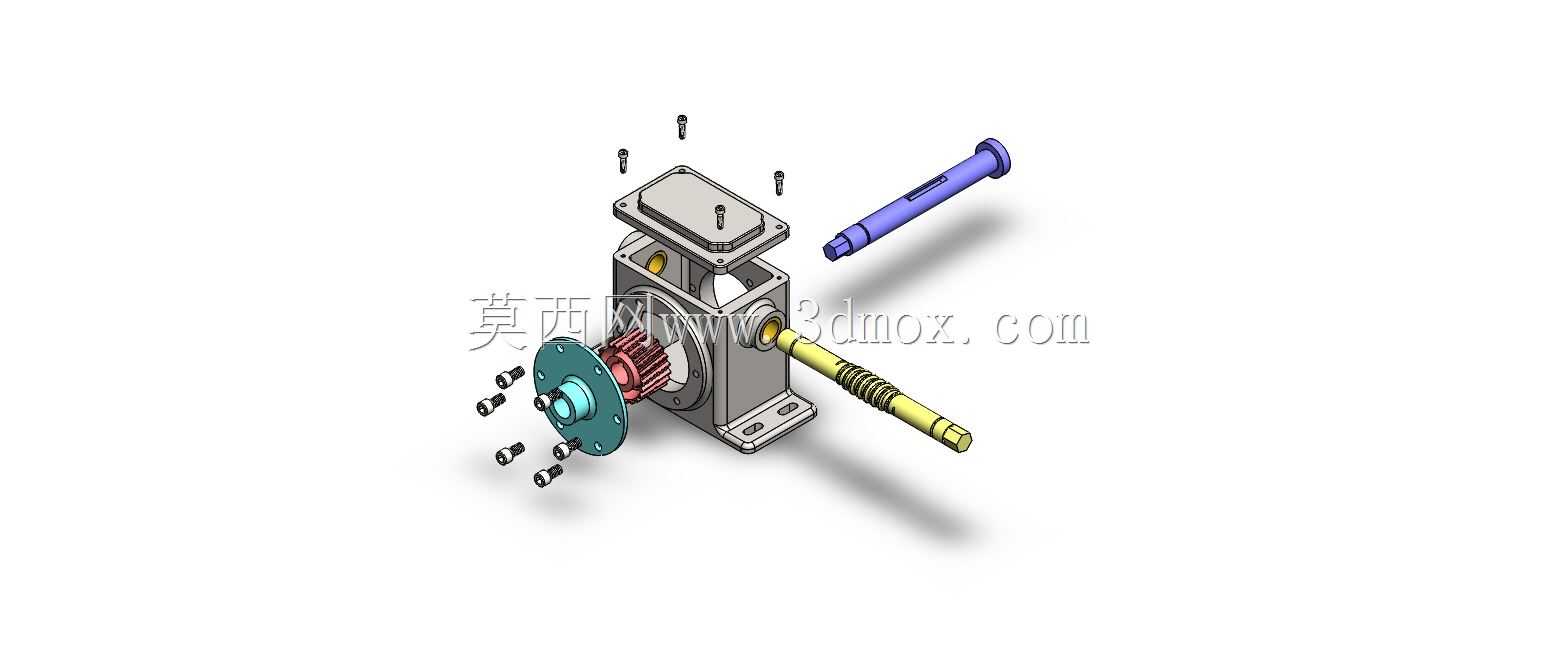

　　整套结构的装配逻辑是先将蜗杆轴和轴承组装后装入箱体一侧的轴孔，再装入蜗轮组件和输出轴，合上端盖后调整啮合间隙，转动输入轴检查整圈运转是否顺畅，没有卡滞点后再注入润滑脂完成装配，日常运维时只需要定期补充润滑脂、检查紧固件松紧度即可，不需要复杂的维护操作。
