内燃机动力传递用偏心曲轴结构

项目分类:通用机械零部件 发布时间:2021-12-10 ID:445157
  • 内燃机动力传递用偏心曲轴结构
  • 内燃机动力传递用偏心曲轴结构

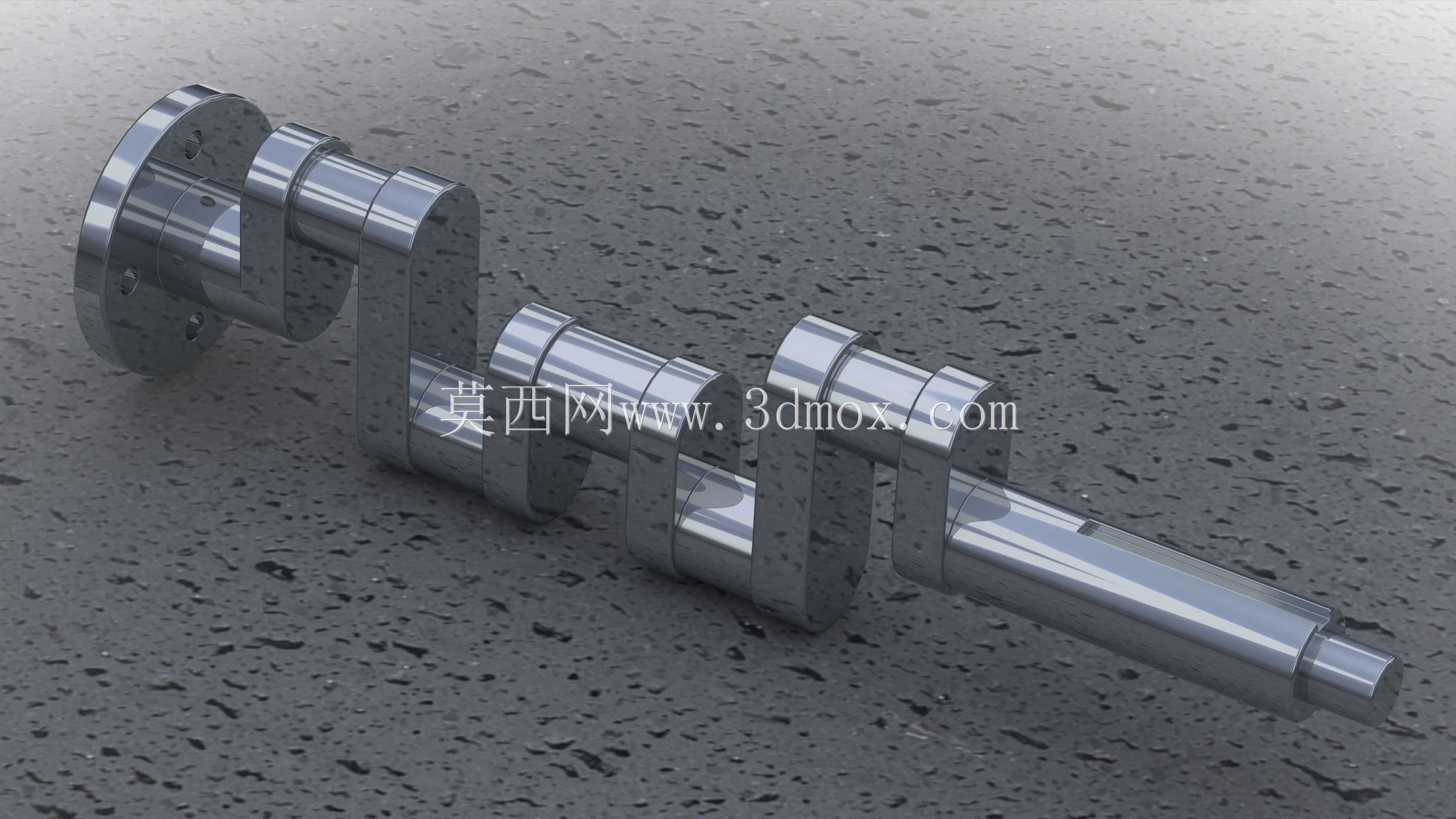

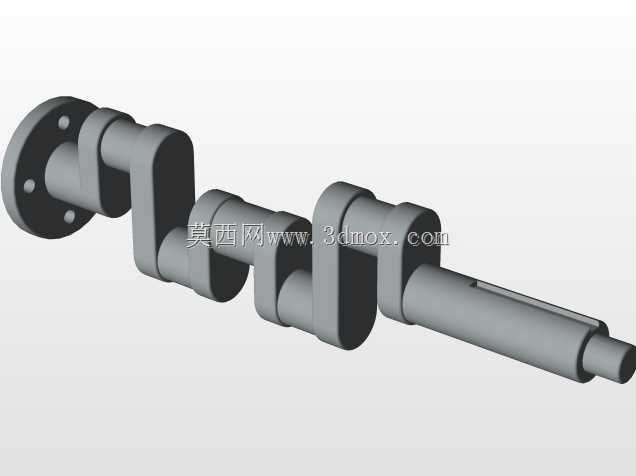

  在往复式动力设备的动力转换环节里,曲轴是把活塞的直线往复运动转化为旋转扭矩输出的核心承载部件,这套结构的设计合理性直接决定了整套动力单元的运行平顺性、疲劳寿命与动力输出效率。从结构布局来看,该曲轴采用多曲拐偏心排布设计,输入端设置带安装孔的法兰连接盘,可直接与飞轮端或动力输入侧的联轴结构对接,法兰端的连接孔采用圆周等距分布设计,能保证连接时的同轴度公差控制在合理区间,避免运转过程中出现偏心振动。轴身部分的主轴颈与连杆轴颈采用错位偏心布置,每个连杆轴颈对应一组活塞连杆的安装位,曲拐的偏心距严格匹配对应动力单元的活塞行程参数,在设计阶段就需要反复校核偏心距与缸体行程的匹配关系,避免活塞运行到上止点或下止点时出现撞缸、行程不足的问题。

  主轴颈的直径尺寸经过载荷校核确定,需要承受连杆传递来的交变冲击载荷,同时要保证轴颈表面的粗糙度满足轴承配合的要求,运转时轴颈与轴瓦之间形成稳定的油膜,减少干摩擦带来的磨损。轴身的过渡圆角位置是应力集中的高发区域,设计时采用了大圆弧过渡结构,避免直角过渡带来的应力集中系数过高问题,从根源上降低长期交变载荷下出现轴身断裂的风险。输出端采用阶梯轴结构,可适配皮带轮、齿轮等不同的动力输出连接件,轴端预留的键槽结构能够传递额定扭矩,避免运转过程中连接件与轴身出现相对滑动。在实际安装场景中,该曲轴需要配合缸体上的主轴承座完成装配,每个主轴颈对应一组主轴承瓦,安装时需要保证各主轴承座的同轴度公差,避免曲轴安装后出现卡滞、运转阻力过大的问题;

  连杆轴颈与连杆大头的轴承瓦配合间隙需要控制在设计公差范围内,间隙过大会导致运转时出现敲击异响,间隙过小则会出现润滑不足、烧瓦的故障。从应用场景来看,这类曲轴不仅适配常规的内燃机组,在往复式压缩机、柱塞泵等需要将旋转运动转化为直线往复运动的设备中,也可以反向作为动力输入部件使用,结构的通用性较强。设计过程中需要做动平衡校核,在曲拐对应的平衡块位置去除冗余重量,保证曲轴在额定转速下运转时的动平衡精度满足要求,减少高速运转时的整机振动。轴身的油道设计采用内部钻孔的方式,将主轴承座供给的润滑油通过内部油道输送到每个连杆轴颈位置,保证连杆轴承的润滑需求,油道的转角位置同样做圆弧过渡,避免润滑油流动时出现阻力过大、供油不足的问题。在选型适配时,

  需要重点核对曲轴的总长度、各主轴颈的间距与缸体的主轴承座安装间距是否匹配,法兰端的连接孔分布圆直径是否与对接的飞轮尺寸一致,输出端的轴径与键槽尺寸是否匹配后续连接的传动部件,避免出现安装干涉的问题。曲拐的排布角度直接决定了设备的做功顺序,多缸机型的曲拐角度排布需要保证各缸的做功间隔均匀,降低动力输出的脉动性,让整机运转更加平顺。长期运行过程中,曲轴的轴颈磨损、弯曲变形是常见的失效形式,设计时选用的材料需要具备足够的强度与韧性,表面经过硬化处理提升耐磨性能,日常维护中也需要定期检查轴颈的磨损量与曲轴的弯曲度,及时更换超差的部件避免出现更严重的设备故障。
