可调式手工钢锯三维结构设计

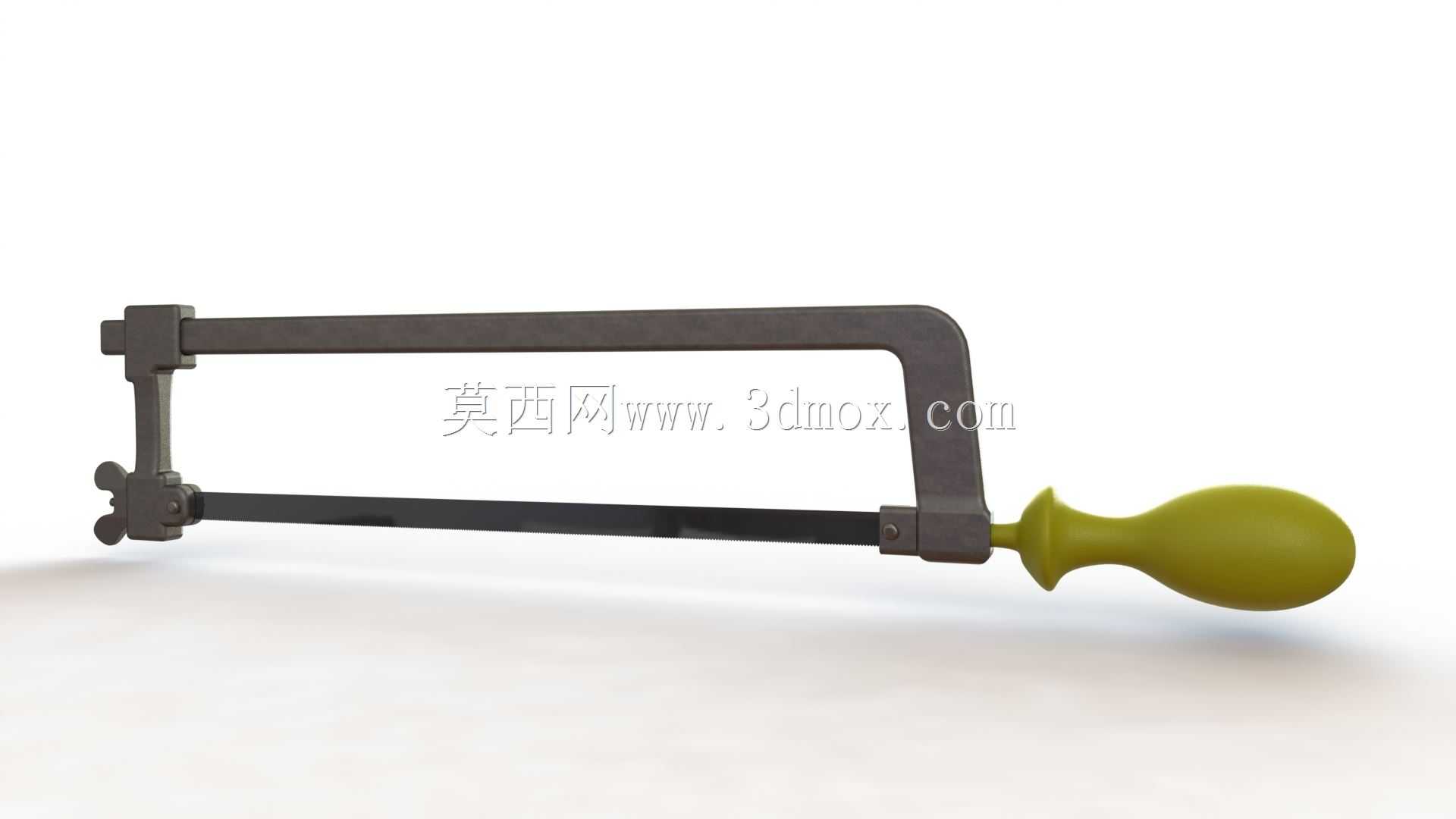

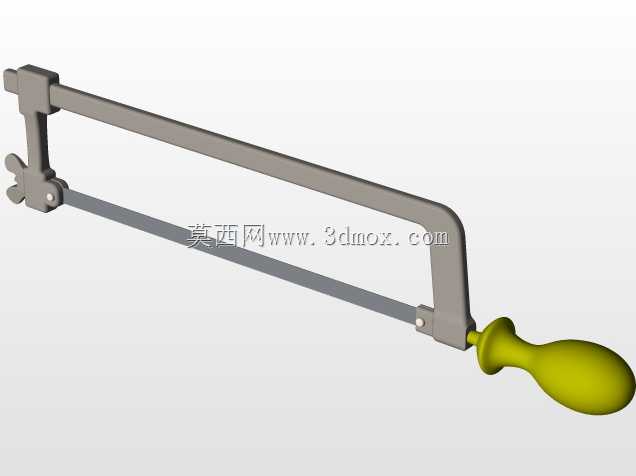

　　这款手工钢锯的三维结构设计，完全围绕现场金工、维修、装配场景的实际使用需求展开，没有冗余的装饰性结构，每一处几何特征都对应实际操作中的功能需求。先从安装边界说起，整体锯架采用框式刚性结构，主弓架采用变截面冷弯成型的几何形态，在保证整体抗弯刚度的前提下，尽可能降低结构自重，长时间手持操作时能有效降低腕部负荷，整体展开长度适配常规12英寸机用锯条的安装孔距，两端的锯条挂装销轴采用同轴度公差控制，保证锯条安装后不会出现侧向偏斜，避免锯切过程中出现锯条崩齿、断条的问题。前端的张紧调节结构采用蝶形旋钮配合螺杆进给的形式，不需要额外借助扳手类工具，徒手就能完成锯条的张紧度调整，调节行程覆盖不同批次锯条的孔距公差范围，即使锯条存在小幅尺寸偏差也能可靠装夹，张紧后锯条的预紧力控制在合理区间，既不会因为预紧力过大导致锯条脆性断裂，也不会因为预紧力不足出现锯切时的锯条晃动、跑偏。

　　手柄部分采用水滴形回转体结构，曲面形态完全贴合人手握持时的掌心轮廓，握持区域的截面直径经过反复校核，适配不同手型的握持需求，手柄与锯架的连接位置做了下沉式嵌装结构，连接后没有突出的棱角，操作时手掌不会被结构棱边硌伤，手柄的重心位置经过配平设计，整锯装配完成后重心落在手柄前端靠近锯弓的位置，锯切施力时力的传递路径更直接，不需要额外施加向下的压力就能保证锯条与工件的贴合度。锯弓的侧框做了内凹的让位设计，当锯切深度较大的工件时，锯架不会与工件表面发生干涉，能满足常规厚度金属型材、管材的锯切深度需求，不需要中途调整工件装夹位置就能完成全厚度锯切。

　　从实际使用场景来看，这款钢锯的结构适配设备维修现场的零散锯切作业、五金加工的单件下料、家装现场的管材裁切等多种工况，不需要电源、气源等动力配套，随时可以取用操作。设计过程中针对锯架的受力变形做了结构优化，主弓臂的截面采用矩形空心形态，相比实心结构减重超过40%，同时侧向抗弯刚度提升25%以上，锯切过程中施加侧向力修正锯路时，弓架不会出现明显的弹性形变，能保证锯缝的直线度。两端的锯条挂装位置做了表面淬火处理的结构预留，长期装拆锯条也不会出现销轴磨损、挂装间隙变大的问题，有效延长整体使用寿命。锯条安装位置的旋转自由度设计，允许锯条根据锯切需求调整90度安装方向，满足深度锯切、侧向锯切等特殊工况的使用需求，调整过程不需要拆卸额外的结构件，只需要松开张紧旋钮转动锯条到对应卡位再重新张紧即可，操作步骤简单，适合现场快速调整。

　　整个模型的结构细节完全还原实物的装配关系，所有活动部件的运动行程都按照实际产品的活动范围做了约束，张紧螺杆的螺纹配合间隙、手柄与弓架的连接公差、销轴与锯条安装孔的配合间隙都按照实际五金工具的行业公差标准设定，既保证活动部件的操作顺畅度，也不会出现过大的旷量影响使用精度。外观曲面的过渡全部采用圆角处理，没有尖锐的结构棱角，避免操作过程中出现划伤风险，所有结构的壁厚都按照冲压成型的工艺要求设计，不存在无法加工的负角、超薄壁结构，完全可以直接对接冲压、焊接、注塑的实际生产工艺，不需要做额外的结构修改就能用于产品开模、工艺编制。
