制衣厂楼层间货物转运升降设备结构

　　这套升降结构的设计初衷，是解决制衣生产车间里跨楼层的半成品、成件货品垂直转运痛点，不少中小型制衣厂的生产车间设置在多层厂房内，裁剪、缝制、后整、仓储工序分属不同楼层，日常依靠人工搬运走楼梯不仅效率极低，还容易在搬运过程中造成成衣褶皱、包装破损，甚至带来人员磕碰的安全隐患，常规货梯的安装成本高、井道占用空间大，对于日转运量不算特别大的制衣车间来说投入产出比偏低，这套吊挂式升降结构刚好适配这类场景的使用需求。

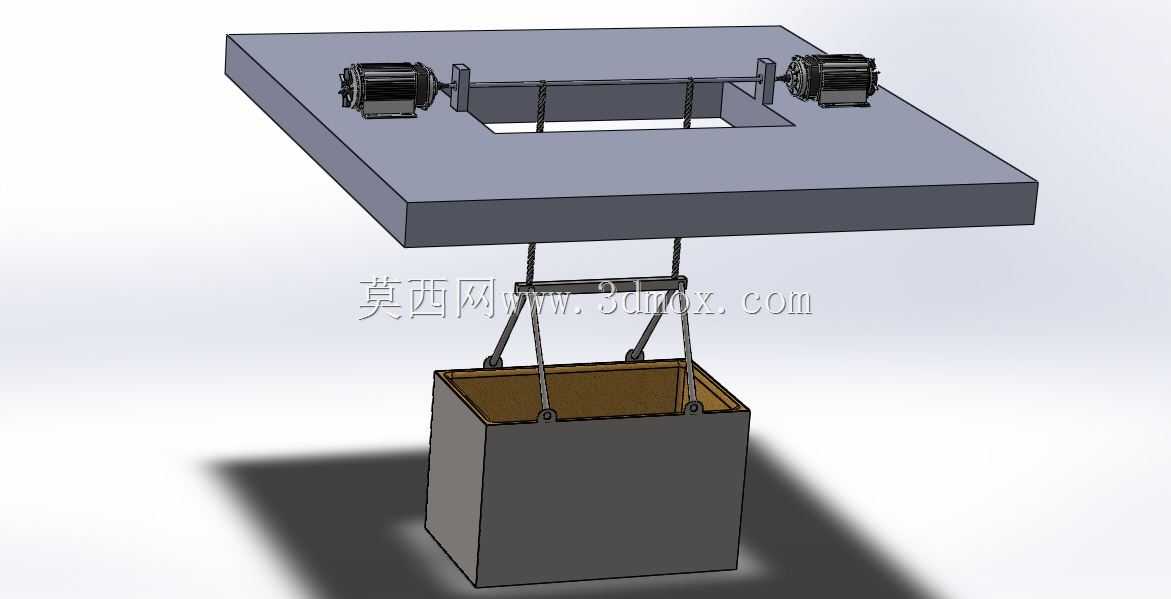

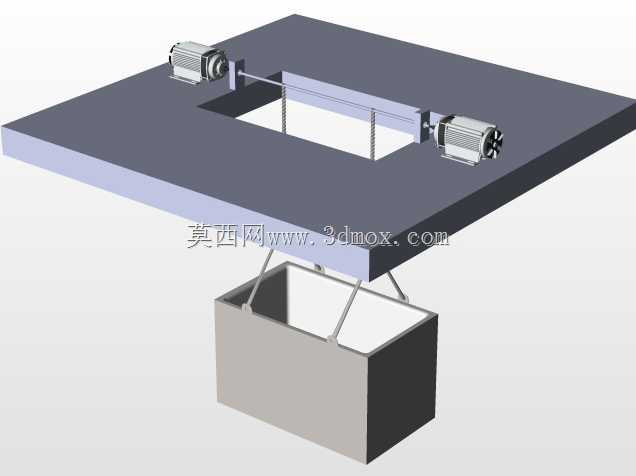

　　从安装边界来看，整套设备不需要额外开挖专用井道，只需要在上下楼层对应的楼板位置开设适配吊笼尺寸的矩形预留洞口，顶部的承载平台直接贴合楼板上层地面安装固定，双驱动电机对称布置在洞口两侧的平台面上，通过横向布置的传动轴同步输出扭矩，带动两侧的吊挂收放机构动作，这种对称双驱的布局能避免单侧牵引带来的吊笼偏载问题，即使吊笼内货物放置位置略有偏移，也能保证升降过程的平稳性，不会出现卡滞、倾斜的情况。承载平台的尺寸可以根据现场预留洞口的实际大小做适配调整，常规适配1.2米至1.8米见方的楼板洞口，吊笼的内部净尺寸控制在1米至1.6米见方区间，额定承载重量按照制衣厂日常转运的成衣、布料包重量设计，完全满足单批次200至300公斤的转运需求，不会出现动力不足的问题。

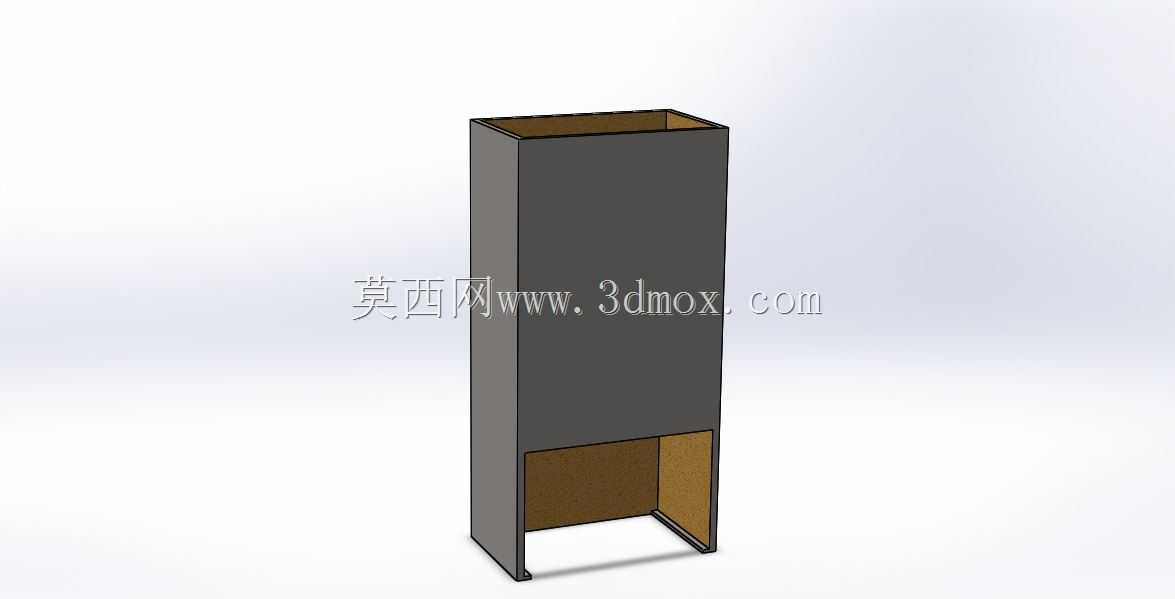

　　结构设计上，吊笼采用框架式敞口结构，四个吊挂点分别连接在吊笼顶部的四角位置，每侧的两根吊索独立收卷，配合导向限位结构，能让吊笼在升降过程中始终保持水平状态，不会因为吊索的伸缩差出现倾斜。顶部的承载框架采用型钢焊接成型，自身具备足够的结构强度，能将整套设备的载荷均匀传递到洞口周边的楼板结构上，不需要额外做大规模的结构加固，降低现场安装的改造成本。驱动端选用的制动电机自带断电锁止功能，一旦出现供电中断的情况，电机会立刻锁止输出轴，避免吊笼出现自由下坠的风险，配合上下限位触发装置，吊笼运行到对应楼层的预设位置时会自动停止，不需要操作人员手动判断停靠位置，降低操作门槛。

　　实际使用过程中，操作人员只需要在对应楼层将需要转运的布料、成件衣物放入吊笼内，触发升降控制按钮，设备就会自动将货物输送到目标楼层，整个转运过程不需要人员跟随，吊笼升到上层位置时，底部刚好与上层楼板地面齐平，方便人员直接取放货物，降到下层位置时同样与下层地面齐平，不需要额外搭建过渡坡道。相比传统的人工搬运，这套结构的转运效率能提升三倍以上，而且全程不需要人员负重上下楼梯，能大幅降低车间物流环节的劳动强度，也能减少搬运过程中货品损坏的概率。

　　从建模细节来看，整套结构的配合关系完全按照实际装配逻辑搭建，吊索的收卷路径、电机与传动轴的连接方式、吊笼与洞口的间隙配合都做了还原，能直观看到设备运行时各部件的动作逻辑，对于需要做同类车间物流改造的结构设计人员来说，可以直接参考这套布局调整尺寸参数，适配不同厂房的现场安装条件，不需要从零开始构思整体结构方案。设计时特意规避了复杂的专用部件，所有结构件都可以采用常规型钢、标准电机、通用吊索配件加工组装，不需要开模定制特殊零件，能进一步控制设备的制造成本，也方便后期的维护更换，日常使用中如果出现易损件磨损，只需要更换对应标准件即可，不需要联系厂家定制专用配件，降低后期运维的难度。
