油流控制液压阀组结构三维设计

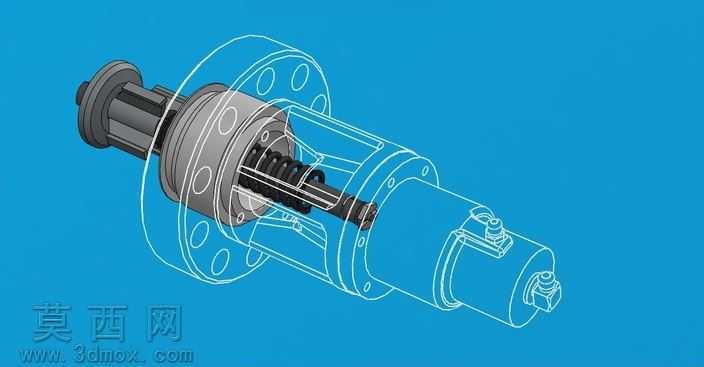

本作品为油流控制类液压元件的三维建模设计，采用主流三维设计软件完成全参数化建模，整体结构围绕液压油流的通断、压力调节功能展开设计。建模过程中首先对整体装配基准进行定位，以法兰安装端面为核心装配基准，依次构建外部阀体壳体、内部阀芯组件、复位弹簧、端盖紧固结构以及侧装控制模块，所有零件均采用自顶向下的设计思路，保证各配合部位的尺寸公差匹配合理。外观渲染阶段采用蓝色纯色背景突出主体结构，同时搭配半透明线框渲染模式，清晰展示内部阀芯、弹簧与外部壳体的装配位置关系，无需剖切即可直观呈现内部流道与运动部件的布局。材质设置上，外部阀体采用铸钢哑光金属材质，阀芯与传动轴采用调质钢亮面金属质感，复位弹簧采用弹簧钢材质并还原螺旋结构的光影细节，法兰连接部位还原螺栓紧固的细节特征，侧装控制模块的接线端口、紧固螺钉均做精细化建模还原。结构设计上，左端采用法兰盘结构用于与外部油路管道对接，法兰盘上的安装孔位按照行业标准排布，保证通用安装兼容性；内部阀芯采用轴式滑移结构，搭配复位弹簧实现油压变化下的自动位移动作，以此控制油路的通断与流量大小；右端的控制模块用于接收外部控制信号，实现对阀芯动作的主动调控，整体结构紧凑，各部件的运动行程均经过参数化校核，避免出现运动干涉问题。建模过程中对所有圆角、倒角工艺结构均做还原，符合实际机械加工的工艺要求，内部流道的过渡位置做圆弧优化处理，减少油液流动过程中的阻力损失，各密封配合面的尺寸精度按照液压元件的密封要求设置，保证模型可直接用于后续的工程图生成、结构仿真以及生产参考。
