多轮摇杆式悬挂转向行走机构设计

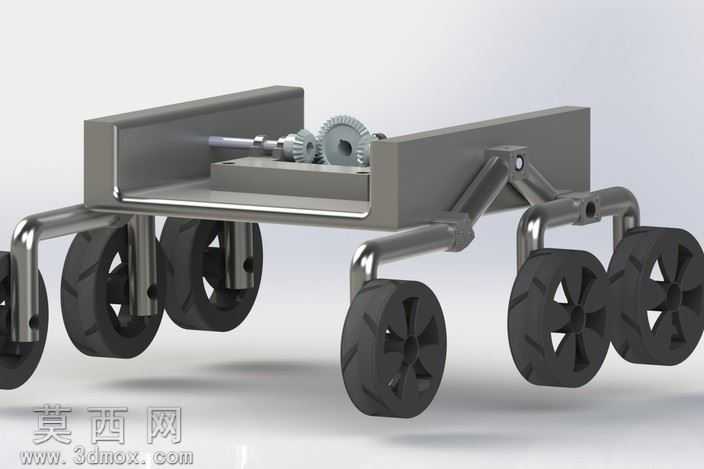

本作品为多轮摇杆式悬挂转向行走机构，采用三维参数化建模方式完成全结构搭建，建模过程中对每一处零件的配合公差、装配逻辑进行了严谨校验，确保各运动副无干涉、运动路径顺滑。模型整体采用金属质感材质进行渲染表现，车架主体赋予哑光磨砂金属材质，还原钢制承载结构的厚重质感；轮组采用高对比度的黑色橡胶材质，通过纹理贴图模拟橡胶轮胎的防滑胎面肌理，金属管件部分赋予亮面镀铬金属材质，通过环境反射效果凸显管件的弯折加工精度，齿轮传动部分则做了金属切削面的质感处理，还原机加工零件的表面细节。结构设计上，采用对称式摇杆悬挂布局，每侧设置三组独立摇臂轮组，摇臂与车架主体通过铰接副连接，可在不平整路面行进时实现各轮独立自适应起伏，保证所有轮体始终与地面接触，大幅提升行走过程的抓地力与通过性；车架中部集成齿轮传动组件，将动力输入轴的转动通过啮合齿轮组传递至两侧轮系，同时配合摇杆铰接结构的角度设计，实现转向过程中各轮的差速适配，避免轮组拖滞磨损。设计思路围绕非铺装路面的高通过性需求展开，摒弃传统整体式桥壳的悬挂方案，采用分段铰接的摇杆结构，既保留了轮式行走的滚动效率优势，又通过多轮独立浮动的设计提升越障能力，可适配小型探测机器人、特种巡检移动平台的行走底盘需求。建模过程中对摇臂的弯折角度、轮距参数、齿轮模数与传动比均做了参数化关联，可根据实际使用场景快速调整轮径、轴距与悬挂行程参数，渲染阶段采用三点布光方案，通过主光勾勒机构整体轮廓，辅光补全铰接部位的结构阴影，顶光强化金属材质的高光反射，最终呈现的效果图清晰展现了机构的装配关系与运动结构逻辑，可直接用于结构验证、方案展示与后续工程化落地参考。
