运动相机万向旋转快装固定支架结构

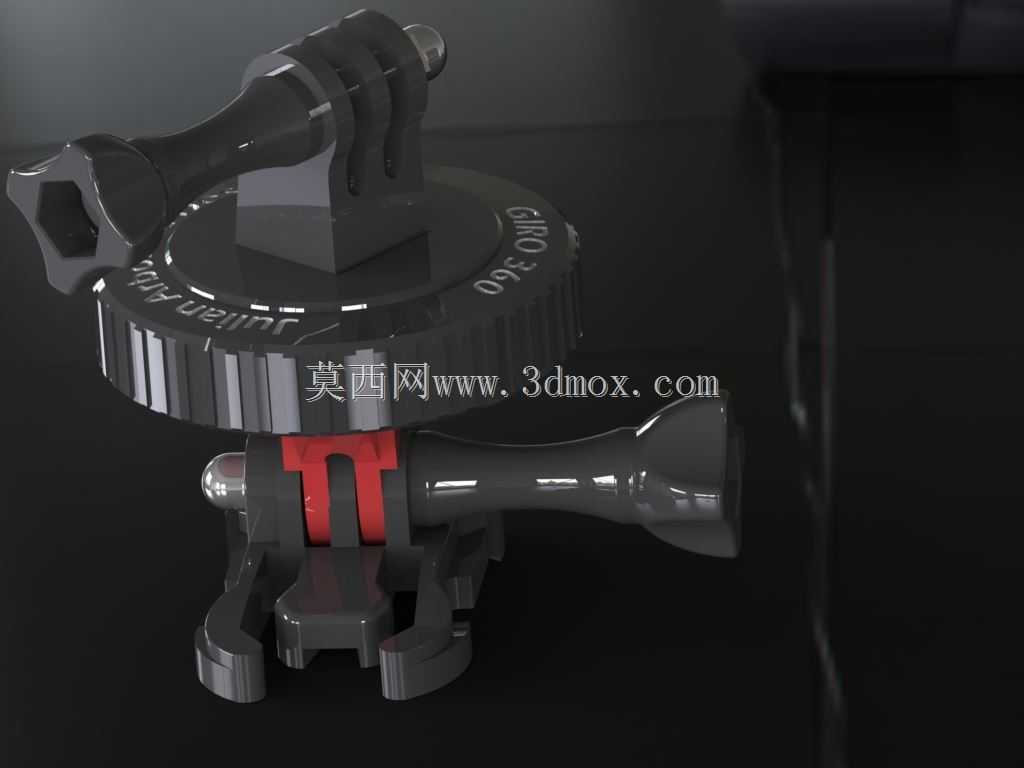

　　这款固定支架主要面向户外运动场景下的运动相机搭载需求，适配骑行、滑雪、登山、下坡速降等多类户外使用场景，可将运动相机稳定固定在头盔、车把、运动护具等各类搭载基体上，解决运动过程中相机角度调整不便、拆装效率低的实际使用痛点。从结构设计逻辑来看，支架采用双端快装锁紧结构，中部设置带阻尼的旋转调节基座，基座外圈做了滚花纹理处理，即便佩戴户外手套也能轻松拧动调节，无需额外工具即可完成角度锁定与松脱操作，单动作即可完成相机的角度调整与位置固定，操作逻辑贴合户外运动中手部操作受限的实际工况。支架两端的连接结构采用运动相机通用的叉式连接接口，接口处设置弹性锁紧销，拆装时只需按压锁紧销即可完成相机与支架、支架与搭载基座的快速分离，

　　安装时对准接口推入即可自动锁止，无需反复拧动螺丝调整，大幅提升户外使用时的拆装效率。旋转基座内部设置阻尼调节结构，可根据使用场景的振动幅度调整旋转阻尼大小，在山地骑行、速降滑雪这类高振动场景下，调大阻尼可避免相机受振动影响自行偏转，在平缓徒步、登山场景下，调小阻尼可实现单手快速调整拍摄角度，兼顾不同场景的使用需求。从安装边界尺寸来看，支架整体采用紧凑型结构设计，旋转基座直径控制在35mm以内，整体展开长度不超过80mm，收拢状态下厚度不超过25mm，不会过多占用搭载空间，也不会在运动过程中与周边物体发生剐蹭。支架的锁紧螺杆采用内六角与外六角复合结构，既可以用手直接拧动锁紧，也可以借助内六角扳手、活动扳手等通用工具进一步加固，

　　适配不同使用场景下的锁紧需求，避免户外使用时因手部出汗、戴手套导致手拧锁紧力不足的问题。支架的夹持接触部位做了圆弧过渡处理，不会对运动相机的外壳、搭载基体的表面造成刮损，同时在锁紧接触面设置了细微的防滑纹理，提升锁紧后的摩擦力，避免大振动工况下支架出现松脱移位。在结构强度设计上，支架主体采用高强度工程塑料材质，关键受力部位做了加厚加强筋处理，在保证整体重量轻便的前提下，可承受户外极限运动中的冲击载荷，即便发生摔倒、磕碰等意外情况，支架也不会轻易断裂失效，可稳定固定相机避免掉落。旋转部位的转轴采用金属嵌件设计，避免长期旋转调节导致塑料转轴磨损松旷，提升产品的长期使用可靠性，锁紧部位的弹性元件采用耐疲劳弹簧材质，

　　经过数千次按压测试仍能保持稳定的锁紧力，不会因长期使用出现锁紧失效的问题。这款支架的设计充分考虑了户外运动的实际使用工况，没有冗余的结构设计，所有结构特征都围绕快速拆装、稳定固定、灵活调节三个核心使用需求展开，既可以单独作为相机与搭载基座之间的角度调节连接件使用，也可以搭配各类延长杆、固定底座组合使用，适配更多复杂的搭载场景。在实际使用过程中，用户无需提前进行复杂的组装调试，拿到支架后只需将两端分别对接相机和固定基座，按压锁止后即可根据拍摄需求调整旋转角度，拧动锁紧环即可完成角度固定，整个操作过程无需借助额外工具，单手握持即可完成全部操作，完全适配户外运动中需要快速调整拍摄角度的使用需求。
