RAPTORPCP气步枪战术枪托结构

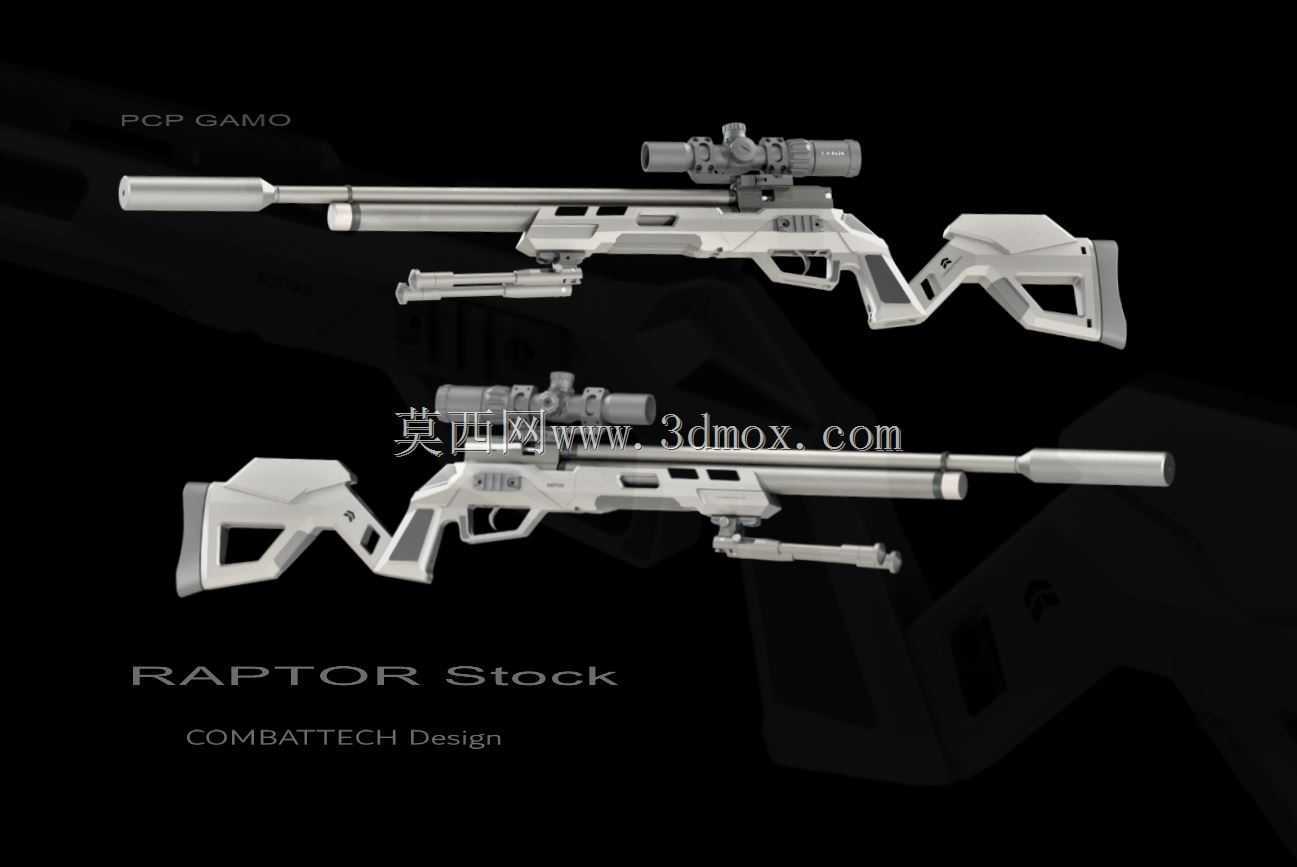

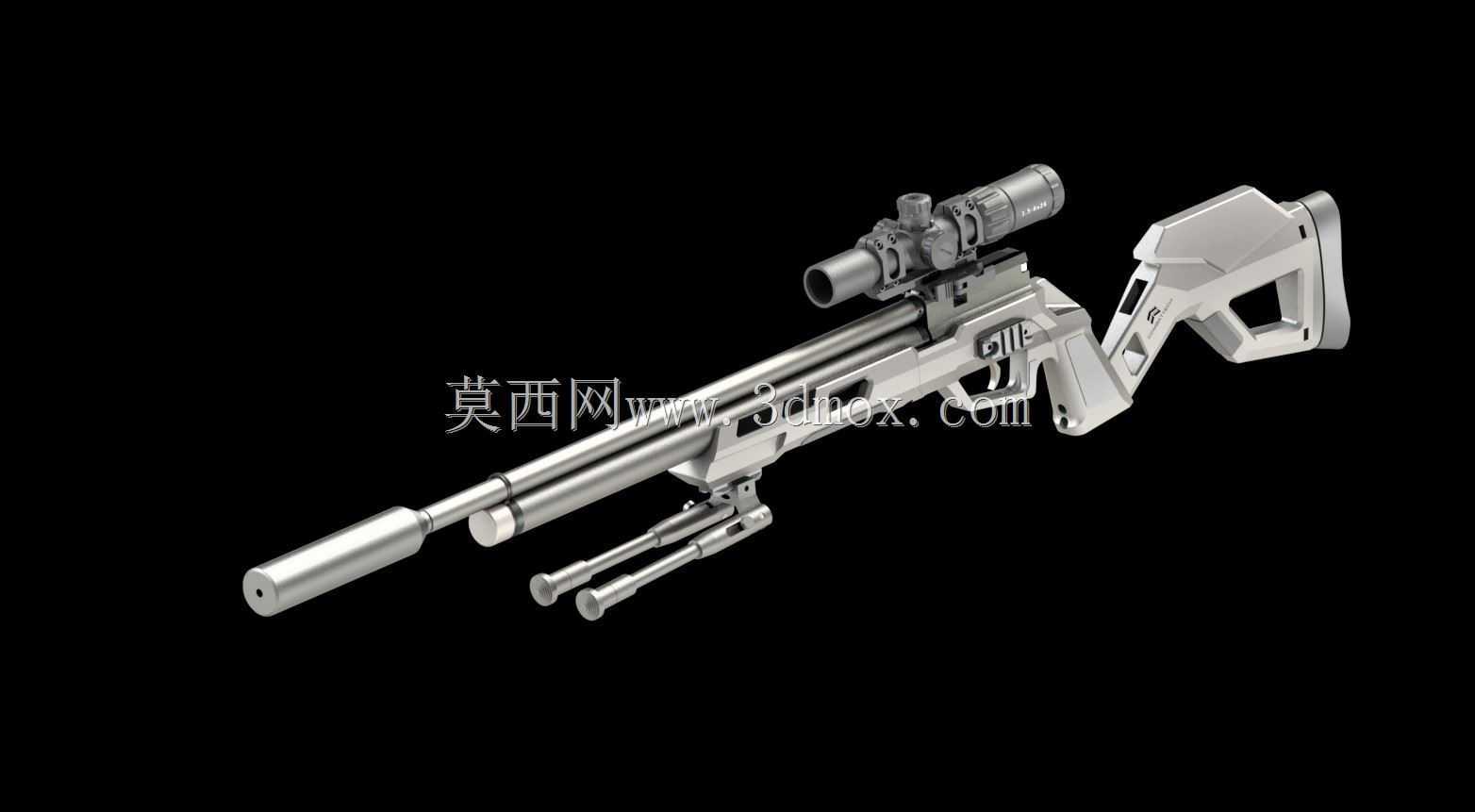

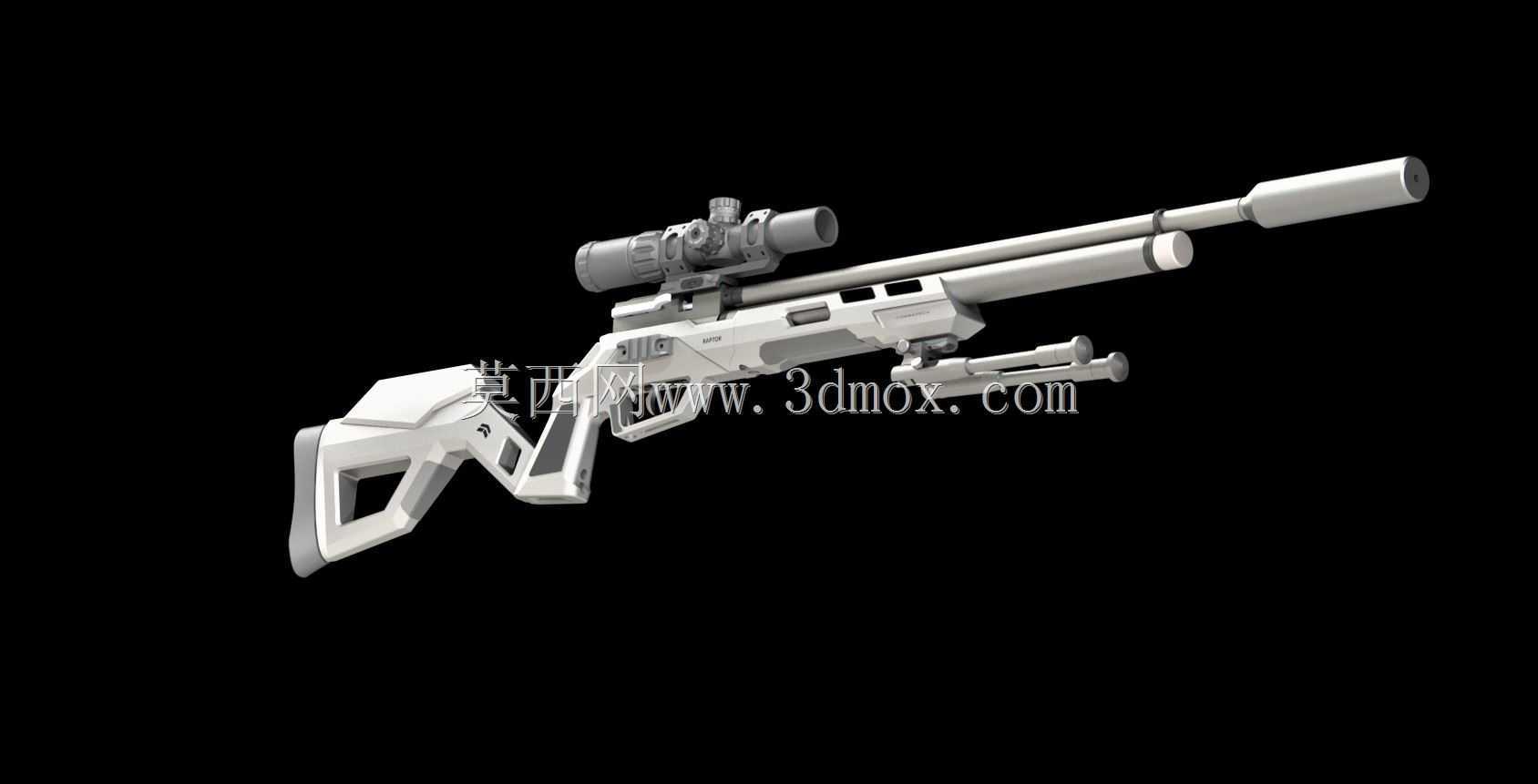

　　这套枪托结构面向预充气气步枪的改装与功能整合场景，整体采用分体式五模块布局，各模块之间通过标准五金紧固件完成刚性连接，既适配小批量3D打印制作，也便于在维修、运输和局部改型时单独更换损坏部件，不必整体报废。从实际使用边界看，枪托需要同时承担握持支撑、贴腮定位、后坐传递、两脚架安装和瞄准姿态稳定等任务，因此建模时不能只追求外观线条，必须把受力路径、装配间隙和人机尺寸一起纳入结构校核。

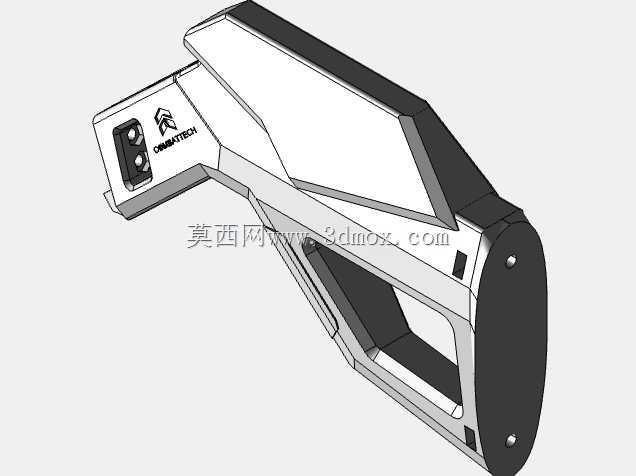

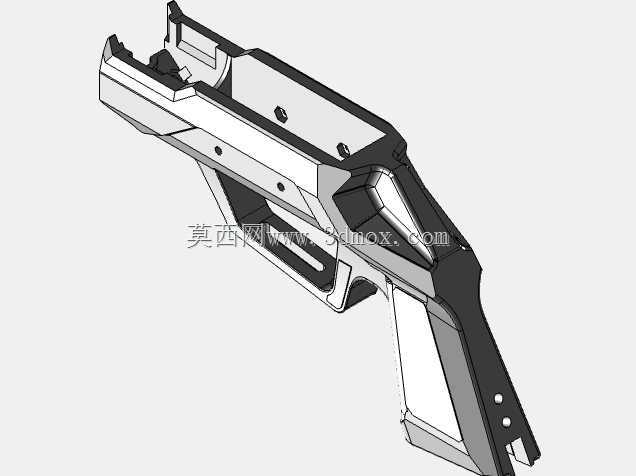

　　枪托主体在后段形成肩托与握把支撑区域，肩托轮廓采用折线式镂空造型，在保证后端抵肩接触面积的同时削减实体体积。贴腮位置的高度和前后位置需要与光学瞄准镜轴线保持协调，模型中托腮区域的上表面做了连续过渡，射手在不同瞄准姿态下能够获得较稳定的脸颊支撑。握把区域保留了接近现代战术步枪的前倾角度，手指环绕空间与扳机护圈之间留出安全距离，避免握持时干涉扳机操作。枪托下部延伸出支撑脚架接口，脚架展开后可与前托共同构成前支撑点，在长时间据枪、校枪或固定姿态射击时降低手臂疲劳。

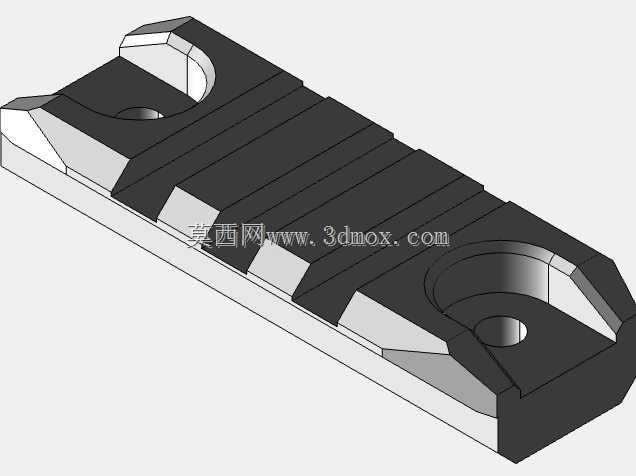

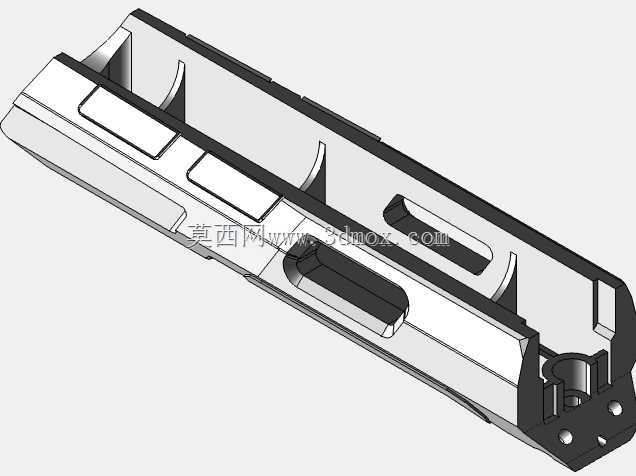

　　前托部分围绕枪管和气瓶布置，外形并非封闭包裹，而是采用上部承托、侧向开放的结构思路。这样处理一方面可以减少枪管周围材料堆积，降低热胀和装配误差对枪管自由状态的影响；另一方面也为气瓶、固定环和管路留出可视与操作空间。前托下方设置了附件安装平面，可兼容皮卡汀尼导轨类接口，用于连接脚架、阻手或其他战术附件。护木截面在保证抗弯刚度的前提下做了局部挖空，壁厚变化遵循受力集中区域加厚、非承载区域减薄的原则，适合通过增材制造实现复杂几何形状。

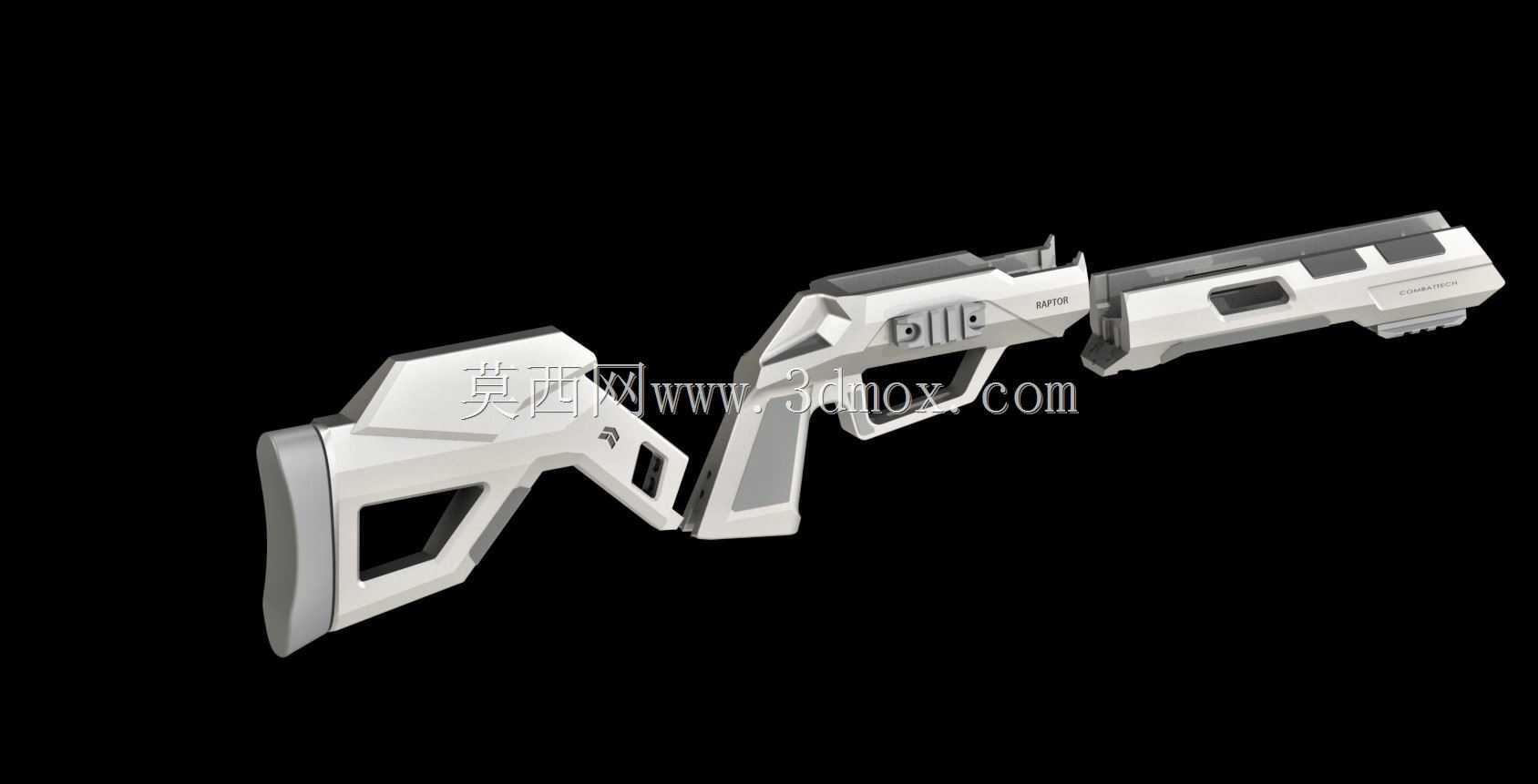

　　模块连接是该结构的重点。五个主要块体之间并非简单拼缝，而是在接合面设置定位与紧固关系，使装配后能够传递弯曲和扭转载荷。连接孔位需要与标准螺钉、螺母或预埋金属件匹配，若采用塑料打印件，孔周应适当增加补强凸台，避免反复拆装后出现孔壁开裂。对于后托与机匣衔接区域，结构设计要考虑AR15类缓冲连接界面的尺寸约束，保证枪托装入后轴线与枪管轴线保持一致，同时控制后端高度，使瞄准镜、机械瞄具和射手眼睛形成合理瞄准线。

　　从外形尺寸角度看，枪托全长、握把落差、抵肩长度和托底板位置共同决定据枪舒适性。托底板并非完全垂直，而是带有轻微角度，以适应肩部接触；肩托外轮廓的镂空边需要倒圆，避免硬质材料在抵肩时形成局部压点。前托与后托之间的过渡区承担机匣安装和手部前握功能，截面宽度既要容纳内部连接件，又不能过宽导致握持困难。模型中多处棱角采用折线切割语言，视觉上具有战术装备特征，但工程处理时应在所有外露边缘保留圆角或倒角，既提升打印后的表面质量，也减少应力集中。

　　在装配验证中，需要重点检查枪管轴线、瞄准镜安装平面、脚架回转空间和扳机手指间隙。枪托安装后，前托不得压迫枪管，后托不得使机匣连接螺钉承受额外弯矩；贴腮高度应允许射手在自然贴腮时通过瞄准镜获得完整视场。若用于实物制作，可先以工程塑料打印样件进行装夹测试，再根据后坐冲击、螺钉预紧和握持强度调整筋板厚度。整体结构把外观造型、附件扩展、分体制造和人机工程结合在同一套三维数据中，适合作为战术气步枪枪托设计、改装件开发和增材制造结构练习的参考对象。
