双头梅花环形扳手五金工具结构设计

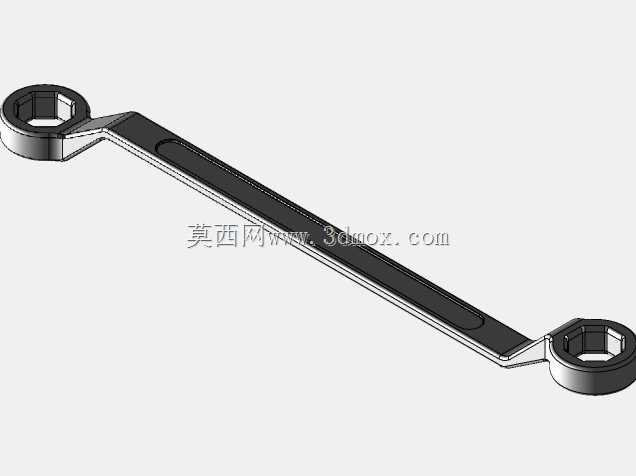

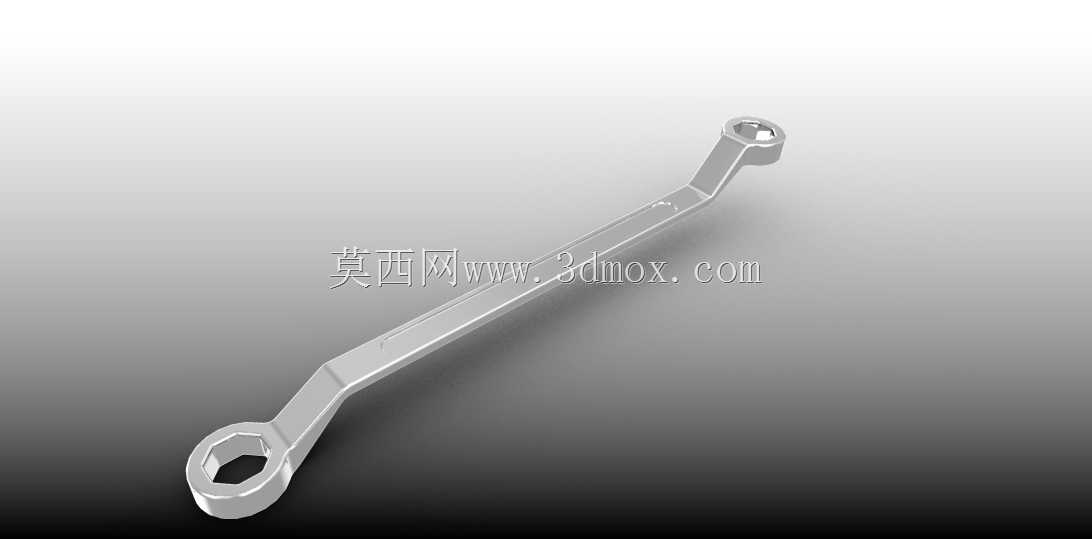

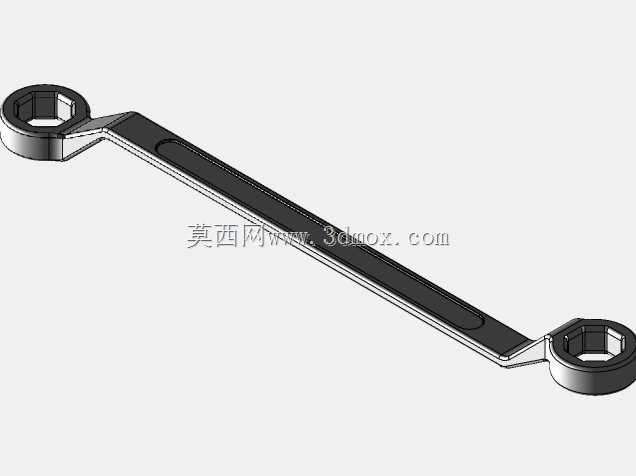

　　在设备运维、机械装配、产线调试等一线作业场景中，双头梅花扳手是拆装紧固件的核心手动工具之一，区别于开口扳手的单边受力结构，环形梅花头可完整包覆螺栓六角头部，在大扭矩拆装、空间受限的工位作业时，能有效避免螺栓棱角打滑磨损，降低紧固件报废率，也能减少操作时的滑脱风险，保障作业安全。这款双头梅花扳手采用两端不同规格的环形扳头设计，中间为长直杆弯折过渡结构，整体采用一体成型的结构逻辑，杆身截面做了等强度优化，在保证整体抗扭刚度的前提下，尽可能控制工具自重，降低长时间手持作业的疲劳感。从结构设计细节来看，两端扳头相对杆身存在固定角度的弯折偏移，这个偏移角度是经过实际作业场景验证的，在拆装平面凹陷位置的螺栓时，杆身不会与安装平面发生干涉，

　　操作者手部也能获得足够的转动空间，不需要额外搭配接杆或者调整工位角度，就能完成连续的扭矩施加动作。扳头的内孔采用标准六角梅花轮廓，每个受力面都做了微小的倒角过渡，既可以在螺栓头部存在轻微磕碰变形时仍能顺利套入，又能保证受力时接触面均匀贴合螺栓棱边，避免应力集中导致的扳头开裂或者螺栓棱角崩损。杆身的表面做了平整化处理，没有多余的凸起结构，握持时贴合手掌发力曲线，在需要施加较大扭矩时，可通过双手握持杆身末端均匀施力，杆身的抗弯强度经过校核，在额定扭矩范围内不会出现永久弯折变形。从安装边界与适配场景来看，这款扳手的整体长度适配M6到M12区间的常用六角螺栓拆装，覆盖了普通机械设备装配、五金维修、家用工具箱配置、

　　汽车简易维保等绝大多数常规手动拆装场景，两端的扳头规格为常用的相邻尺寸搭配，作业时不需要频繁更换工具，可提升连续拆装的作业效率。在结构建模过程中，扳头与杆身的过渡区域做了圆弧过渡处理，避免直角结构带来的应力集中问题，这个区域是扳手承受扭矩时的应力峰值位置，圆弧过渡可有效分散应力传递路径，提升工具的整体使用寿命。扳头的环形结构做了壁厚均匀性设计，不会出现局部壁厚过薄导致的受力断裂问题，内六角的尺寸公差严格配合紧固件的标准公差范围，既保证套入时的顺畅度，又不会因为间隙过大导致受力时接触面积不足。不同于棘轮扳手的复杂内部结构，这款一体结构的梅花扳手没有活动零部件，不存在内部棘爪磨损、弹簧失效的问题，在油污、粉尘较多的恶劣作业环境下，

　　不需要额外的维护保养，擦拭干净即可正常使用，环境适应性更强。杆身的平直度经过设计校核，转动时不会因为杆身弯曲导致扳头偏摆，保证扭矩传递的同轴度，减少无效力矩损耗。在实际选型搭配时，这类扳手常作为工具箱的基础配置组件，和开口扳手、套筒、螺丝刀等工具搭配使用，应对不同位置、不同规格的紧固件拆装需求，对于沉头孔内的螺栓、周边有遮挡的螺栓安装位，梅花环形结构的包覆式设计相比开口扳手有着不可替代的优势，尤其是在需要施加较大预紧力的装配工位，环形受力的结构能将扭矩均匀分散到螺栓的六个棱面上，不会因为单边受力导致螺栓棱角圆钝，大幅降低紧固件的拆装损耗。
