影视道具类科布图腾摆件三维结构设计

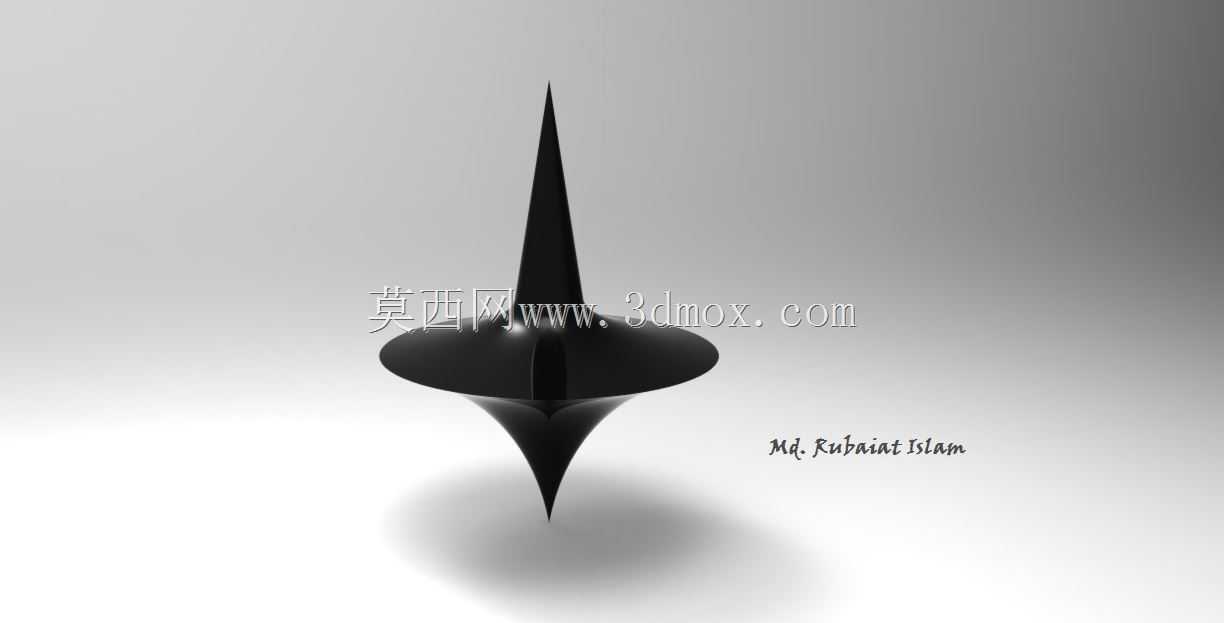

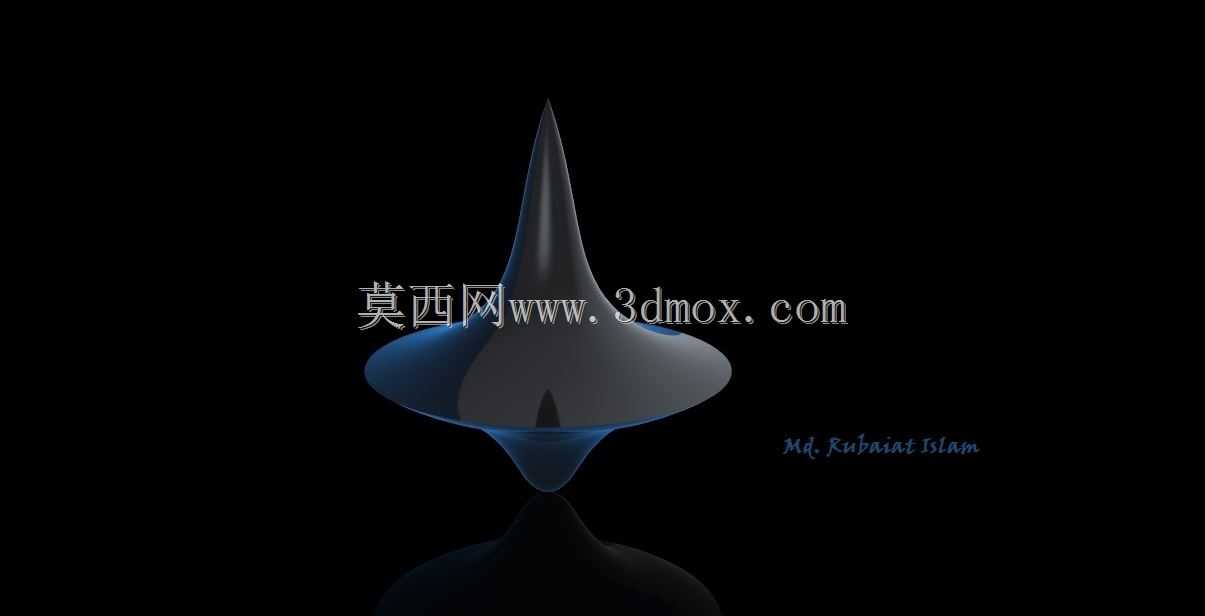

　　本次设计的图腾摆件原型来自影视IP中的标志性道具，最初的设计需求来自影视道具复刻与潮玩摆件开发领域，主要应用场景包含影视主题展陈道具、个人桌面装饰、IP周边衍生品开发、密室逃脱场景布置、潮玩手办收藏等多个方向，区别于常规工业零部件的功能优先设计逻辑，这类摆件的设计需要在还原原作视觉特征的基础上，兼顾实体加工的可行性与日常摆放的稳定性。

　　从实际用途来看，该摆件不承担工业传动、承载等功能性作用，核心价值在于视觉辨识度与场景氛围感营造，因此设计过程中首先对原作中的图腾外形进行了点云逆向拟合，提取了尖锥主体、对称纹理、底部收窄的核心轮廓特征，避免过度简化导致辨识度下降，同时针对3D打印、精雕加工两种主流的小批量生产方式做了结构优化，将原作中过于纤细的纹理棱边做了0.2mm的圆角过渡，防止加工过程中出现崩边、断棱的问题，也避免日常摆放时尖锐边角造成划伤。

　　设计思路上没有采用常规摆件的平底直装结构，而是参考了不倒翁的低重心设计逻辑，在图腾主体内部预留了配重块安装腔，距离底部安装面12mm的位置设置了直径8mm的圆柱形空腔，可灌注铅粒或者安装不锈钢配重块，将整体重心控制在摆件总高度的三分之一以下，即使受到轻微触碰也不会倾倒，适配桌面、展架等非固定摆放场景的使用需求。外形尺寸方面，整体高度控制在72mm，最大直径处为18mm，底部安装面直径为6mm，整体占用的桌面投影面积不足10平方厘米，不会过多占用桌面摆放空间，同时尺寸比例适配常规的手办展示盒、防尘罩的通用规格，用户无需单独定制收纳容器。

　　安装边界上，底部设计了直径5mm、深度1mm的沉孔，可适配直径4mm的双面胶贴或者M3的微型固定螺丝，既可以直接放置在光滑平面上，也可以在展陈场景下做隐形固定，避免展品被触碰掉落。表面纹理的设计做了分层处理，外层的标志性纹理凸起高度控制在0.3mm，既可以保证视觉上的纹理辨识度，又不会因为凸起过高导致积灰难以清理，日常打理时用软毛刷即可清扫缝隙灰尘。针对不同的加工工艺，模型做了分件处理，主体部分为一体化结构，无需额外拼接，减少后续组装的工作量，配重腔的底部预留了0.5mm厚的封盖安装位，采用过盈配合设计，填充配重后直接压入封盖即可完成组装，不需要额外粘接或者紧固件固定，降低小批量生产的装配成本。

　　在结构校验阶段，针对树脂3D打印的工艺特性，将所有悬空面的角度调整为45度以上，打印时无需添加额外支撑即可成型，减少后期支撑拆除的打磨工作量，也避免支撑残留影响表面纹理的完整性；针对金属精铸的工艺需求，在主体的最顶端位置设置了直径0.8mm的工艺孔，铸造时可作为排气通道使用，避免铸件内部出现气孔、缩松等缺陷，保证成品的结构密度与表面质量。整体模型的壁厚控制在1.2mm-2mm之间，既保证了结构强度，不会因为轻微磕碰出现碎裂，又尽可能控制了整体重量，单款树脂打印成品的重量控制在15g以内，即使放置在玻璃桌面、亚克力展架等承重有限的载体上也不会出现压痕或者变形问题。
