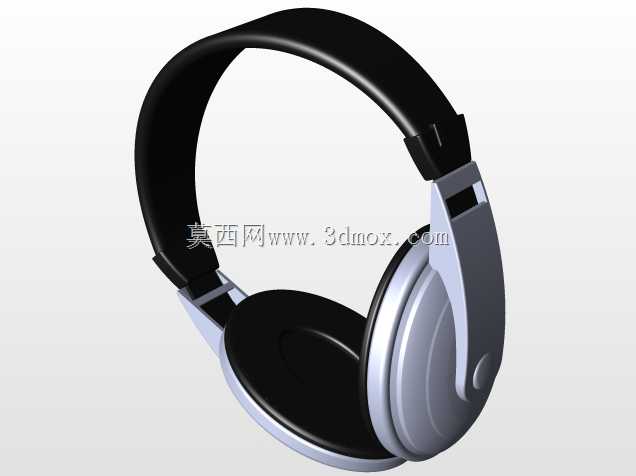

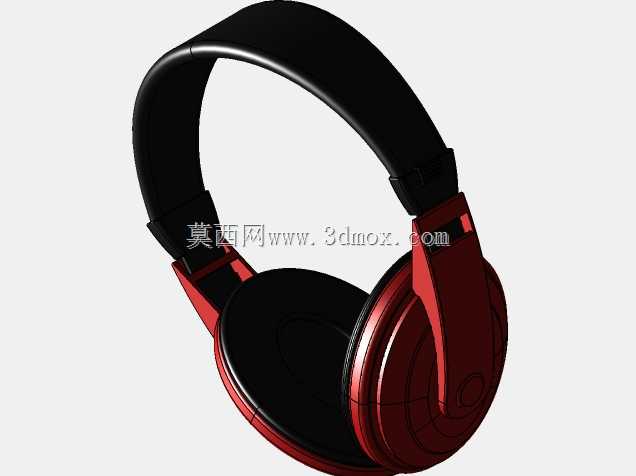

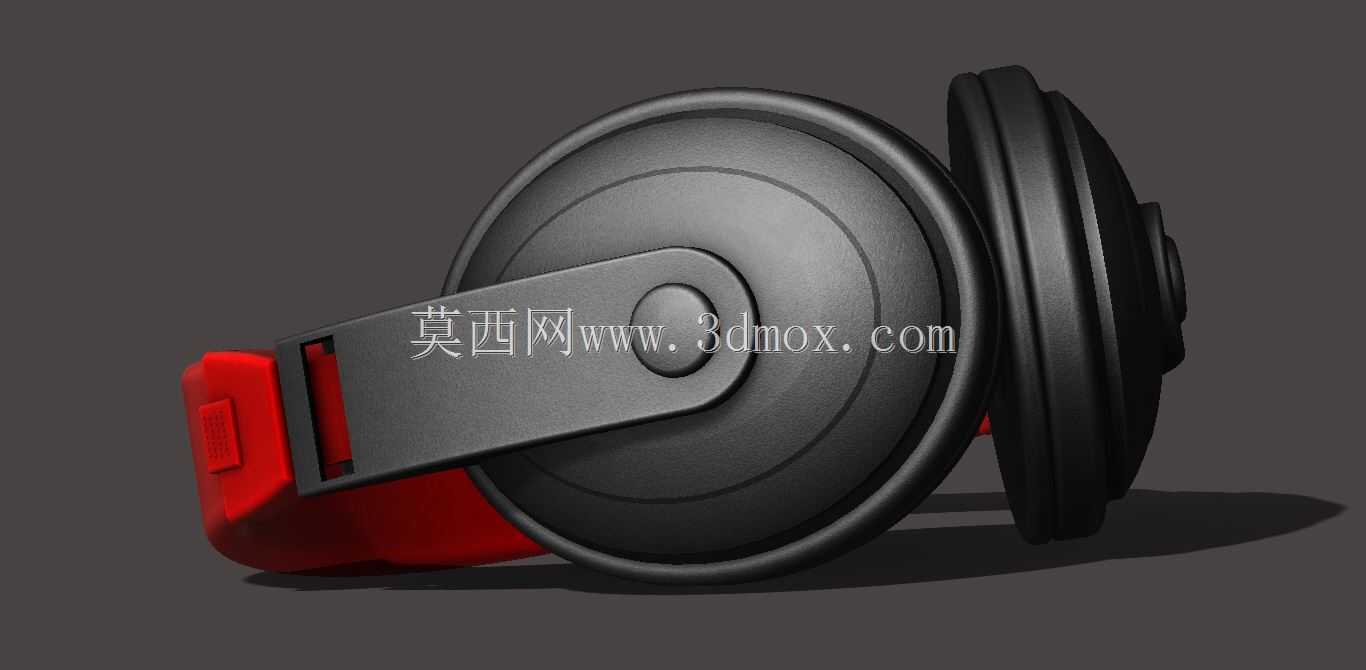

头戴式贴耳式耳机结构外观设计

　　日常接触的头戴贴耳式耳机，在结构设计阶段需要兼顾佩戴受力、声学腔体密封、外观质感多维度的工程需求，这类产品的三维建模过程，需要把实际使用中的各类边界条件逐一落地到结构特征上。先从佩戴场景的受力逻辑说起，这类贴耳式耳机的头梁与耳罩铰接位置，是长期使用中受力最集中的区域，建模时需要预留铰接轴的转动间隙，同时保证耳罩可以根据不同用户的头型自适应调整俯仰角度，避免佩戴时出现局部压耳的不适感。头梁部分的衬垫结构，需要和硬质支撑骨架做贴合设计，骨架的弧度要匹配成年人头围的通用曲率，从实际装配角度看，硬质骨架通常采用韧性较好的工程塑料注塑成型，衬垫则采用慢回弹海绵外包亲肤面料，两者的配合间隙需要控制在合理范围，既不能过松导致衬垫移位，

　　也不能过紧造成装配时面料拉扯起皱。耳罩部分的腔体设计是声学性能实现的核心，后腔的封闭结构需要预留扬声器单元的安装位，单元固定位的台阶尺寸要和常规40mm动圈单元的安装边界匹配，同时腔体内部的加强筋布局既要保证壳体的结构强度，避免大音量下腔体谐振产生音染，又不能过多占用后腔容积，影响低频声学表现。耳罩的软垫部分采用偏心轮廓设计，贴合人耳周边的面部轮廓，软垫的压缩量需要控制在10mm左右，保证佩戴时既能密封隔绝外界环境噪音，又不会对耳廓造成过大的压迫力。外观细节上，头梁外侧的装饰件和内侧的受力骨架采用卡扣加定位柱的连接方式，定位柱的直径和卡扣的卡入量需要满足跌落测试的强度要求，避免日常使用中磕碰导致装饰件脱落。

　　耳罩外侧的壳体表面做了细微的磨砂纹理处理，建模时需要预留纹理的蚀刻余量，保证注塑成型后表面质感均匀，不会出现明显的熔接痕。左右耳罩的出线位置做了圆角过渡处理，避免线材反复弯折出现内部铜丝断裂的问题，出线口的护线套采用软胶材质，和硬胶壳体的结合处做了倒扣结构，保证拉拽线材时护线套不会从壳体上脱落。从安装边界来看，整机组装完成后，耳罩绕铰接轴的转动角度需要覆盖0到30度的俯仰范围，头梁的拉伸调节行程单侧预留30mm的伸缩量，适配不同头围尺寸的用户，伸缩档位的卡位结构采用弹珠加定位凹点的设计，每档调节的反馈力度均匀，不会出现滑档或者调节过紧的问题。在结构校核阶段，需要重点验证头梁反复弯折后的形变恢复能力，铰接位置的耐磨性能，

　　以及耳罩软垫长期压缩后的回弹率，这些参数直接决定产品的实际使用寿命。建模过程中所有的壁厚都保持均匀，壳体主体壁厚控制在2mm，局部加强筋的厚度不超过主体壁厚的0.6倍，避免注塑成型时出现缩痕、翘曲等工艺缺陷。壳体的分模线设置在耳罩侧面的轮廓切线上，尽量隐藏在视觉不明显的位置，提升产品的外观精致度。这类耳机除了日常个人影音娱乐使用外，也常配套在话务办公、在线教育、电竞游戏等场景，不同场景下的结构细节会有细微差异，比如话务场景会在耳罩一侧预留麦克风的安装转轴位，电竞场景则会在耳罩外侧增加灯光导光件的安装槽，但核心的佩戴受力结构、声学腔体设计逻辑是共通的，所有的结构设计最终都要服务于长时间佩戴的舒适度和稳定的声学表现，三维建模阶段把这些实际使用中的需求转化为精准的结构特征，才能为后续的模具开发、样机试产提供可靠的设计依据，减少后期改模的成本，缩短产品从设计到量产的周期。
