锥齿轮丝杠手轮传动机构三维设计

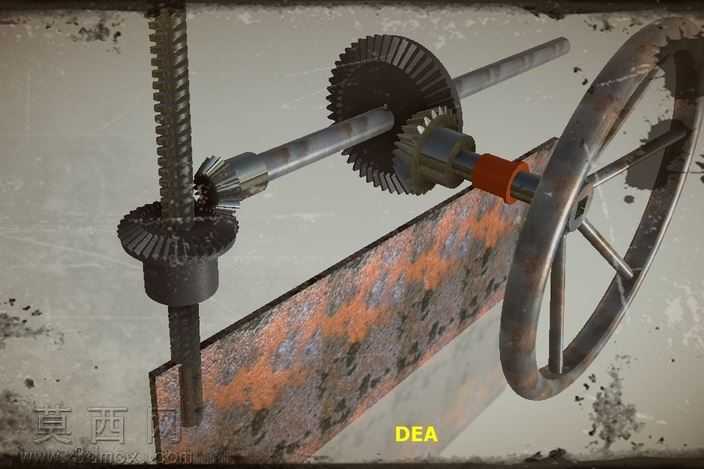

本作品为手动式锥齿轮丝杠传动机构的三维建模设计，整体采用三维参数化建模软件完成全零件的独立绘制与整机装配。建模过程中首先对核心传动部件进行参数化定义：针对锥齿轮部分，严格按照标准直齿锥齿轮的齿形参数，通过渐开线方程绘制齿廓曲线，完成齿槽切削、轮坯倒角等细节特征，保证两个啮合锥齿轮的模数、压力角、分锥角参数完全匹配，啮合间隙控制在合理公差范围内；针对垂直布置的传动丝杠，采用梯形螺纹牙型参数建模，保证丝杠与配套锥齿轮中心的螺纹孔完全适配，实现旋转运动到直线运动的精准转换。手轮部分采用轮辐式结构建模，轮缘、轮辐、轮毂均做了圆角过渡处理，轮毂处设计了轴孔与紧定螺钉位，用于和水平传动轴固定。水平传动轴做了阶梯轴设计，对应轴承安装位、齿轮定位轴肩、手轮安装段的尺寸均经过装配干涉校验，保证各部件装配无错位。渲染阶段采用做旧金属材质表现工业复古质感：对所有金属零件添加锈蚀纹理贴图，调整粗糙度参数模拟长期使用的磨损痕迹，手轮表面添加轻微划痕与氧化层效果，丝杠与齿轮啮合面做轻微抛光处理区分传动接触面与非工作面。场景搭建采用带污渍的水泥质感背景与做旧金属承托板，添加柔和的侧方主光源与补光，突出齿轮啮合的结构层次与金属材质的厚重感。设计思路上，该机构通过手轮输入旋转扭矩，经水平轴传递给主动锥齿轮，啮合带动垂直布置的从动锥齿轮转动，进而驱动丝杠实现垂直方向的直线进给，整体结构紧凑、传动平稳，可用于小型手动升降台、进给调节装置等场景，建模过程中所有配合面均添加了装配约束，可直接用于运动仿真验证传动逻辑，也可导出工程图用于实际加工生产参考。
