带防护结构的法兰联轴器结构设计

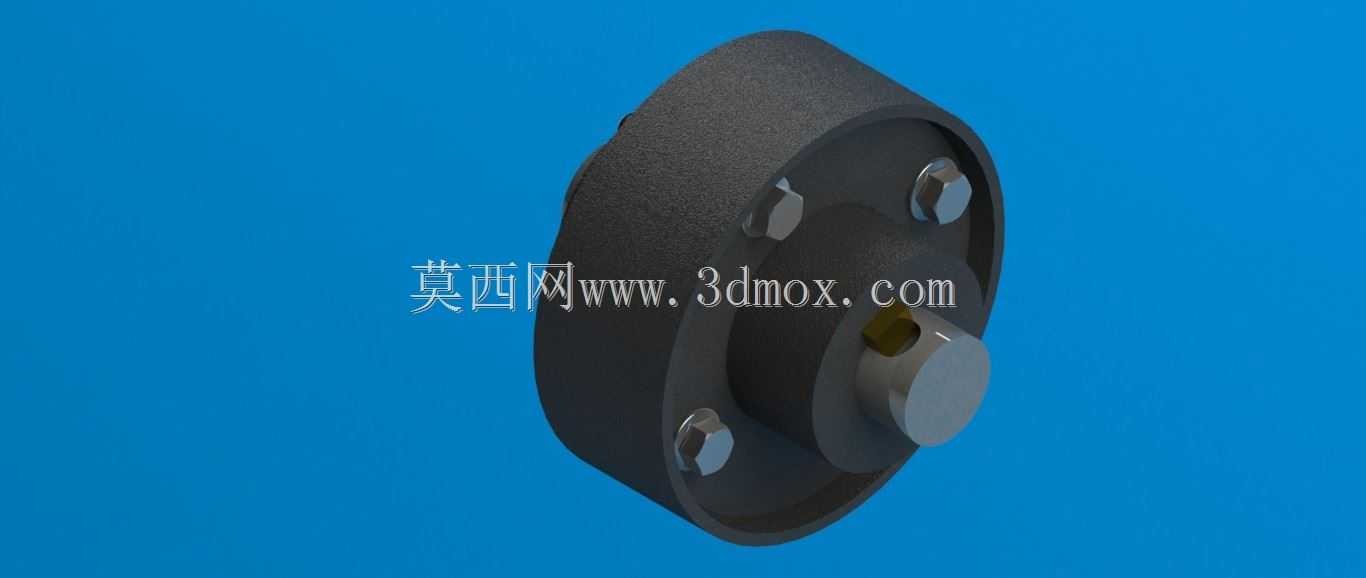

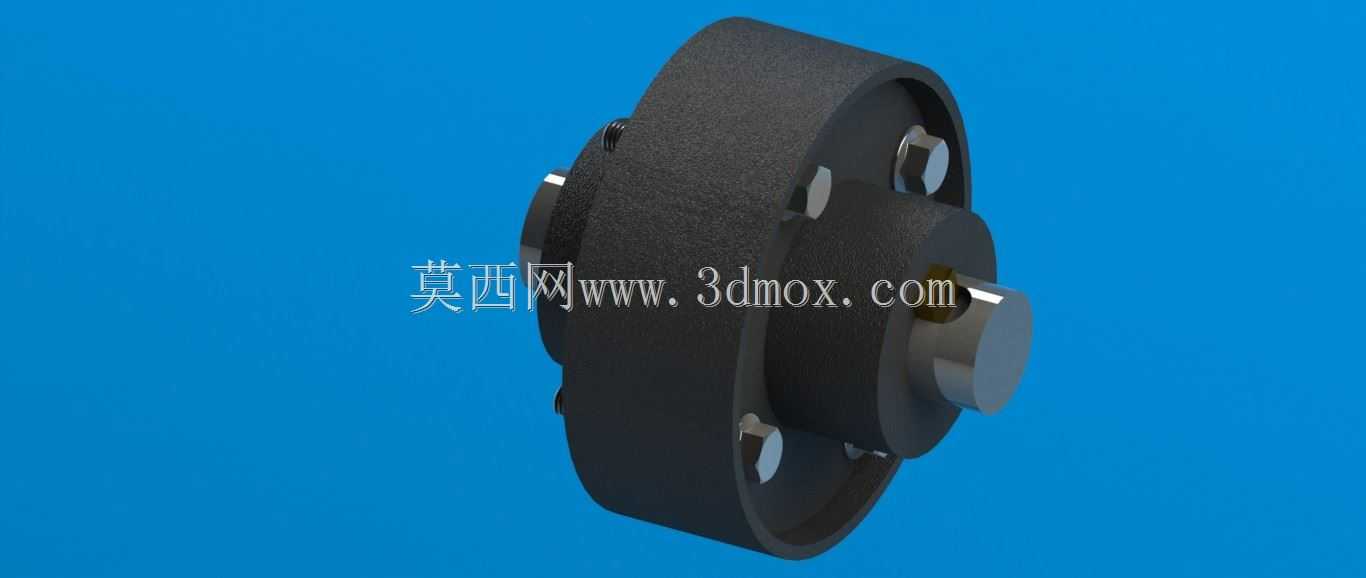

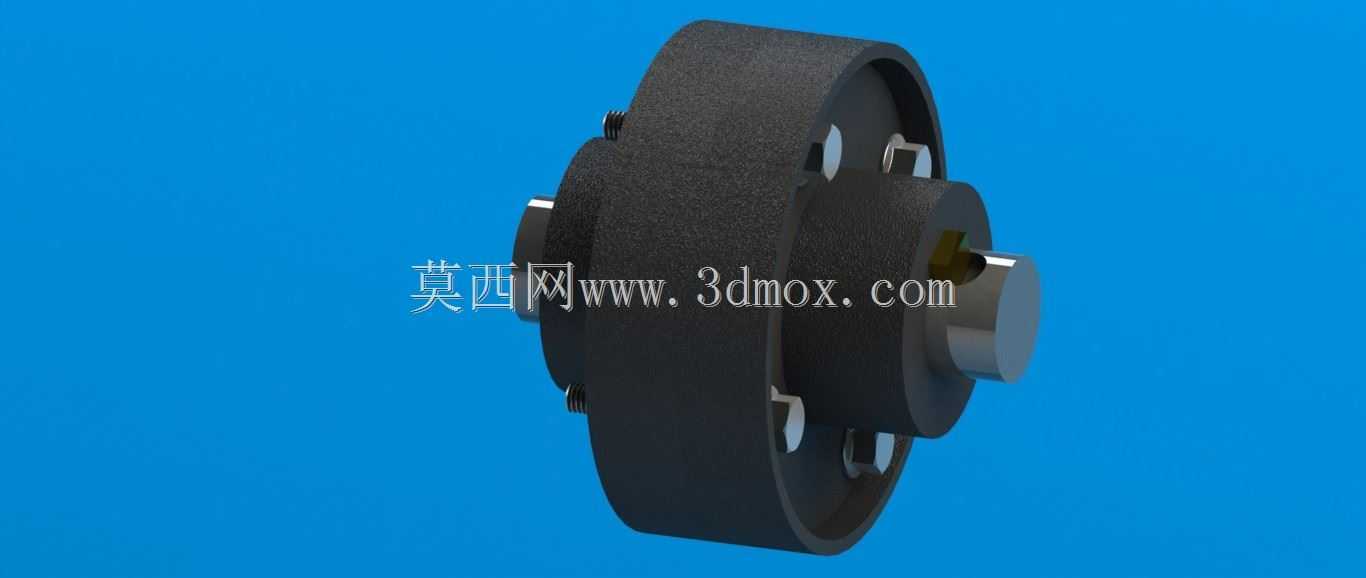

　　在常规工业传动场景里，法兰联轴器是刚性轴系连接里应用极广的部件，多用于对中精度要求较高、载荷平稳的传动轴系，比如中小型输送机的驱动端连接、普通机床主轴与进给轴的动力衔接、小型泵组与驱动电机的轴对接，这类场景下轴系运转时无明显径向冲击，靠法兰端面的摩擦力与螺栓的剪切力传递扭矩。普通凸缘法兰联轴器没有外置防护结构，一旦连接螺栓受交变载荷出现松脱断裂，高速甩出的螺栓部件很容易碰伤周边设备或者操作人员，带防护结构的法兰联轴器就是针对这个痛点做的结构优化，在常规法兰连接的基础上增加了环形防护挡边，把连接螺栓的外露部分完全包覆在防护腔内部，哪怕螺栓出现断裂松脱，也会被防护挡边限制在法兰副内部，不会直接甩出造成安全事故。

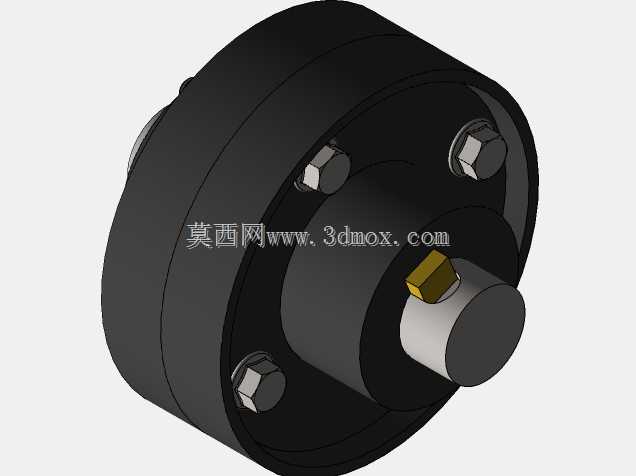

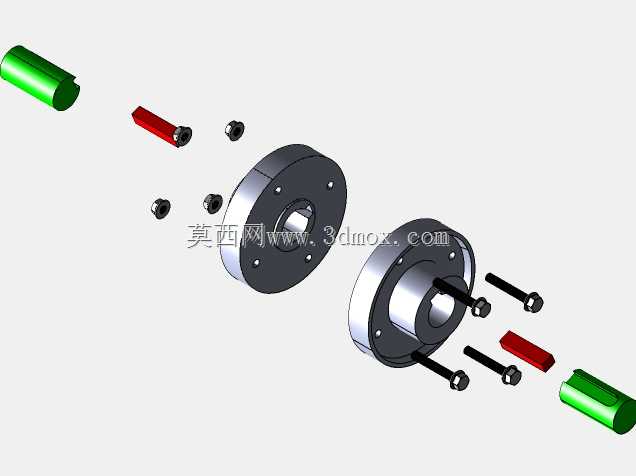

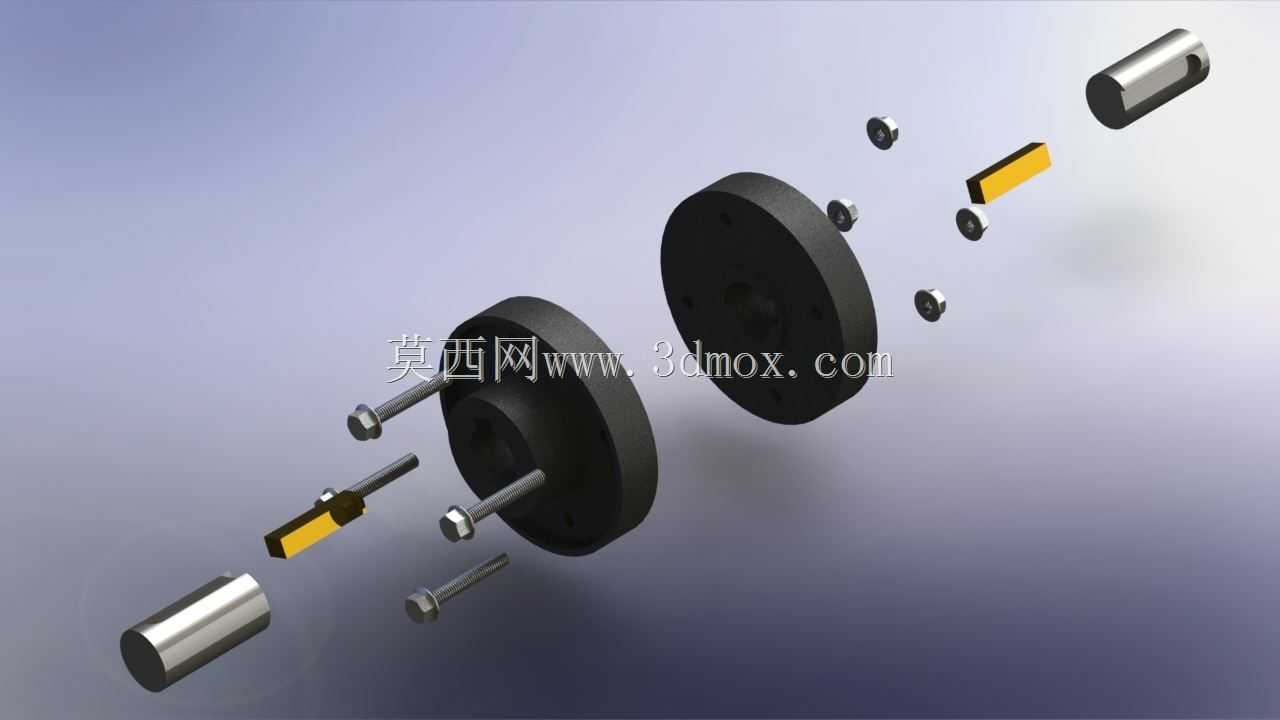

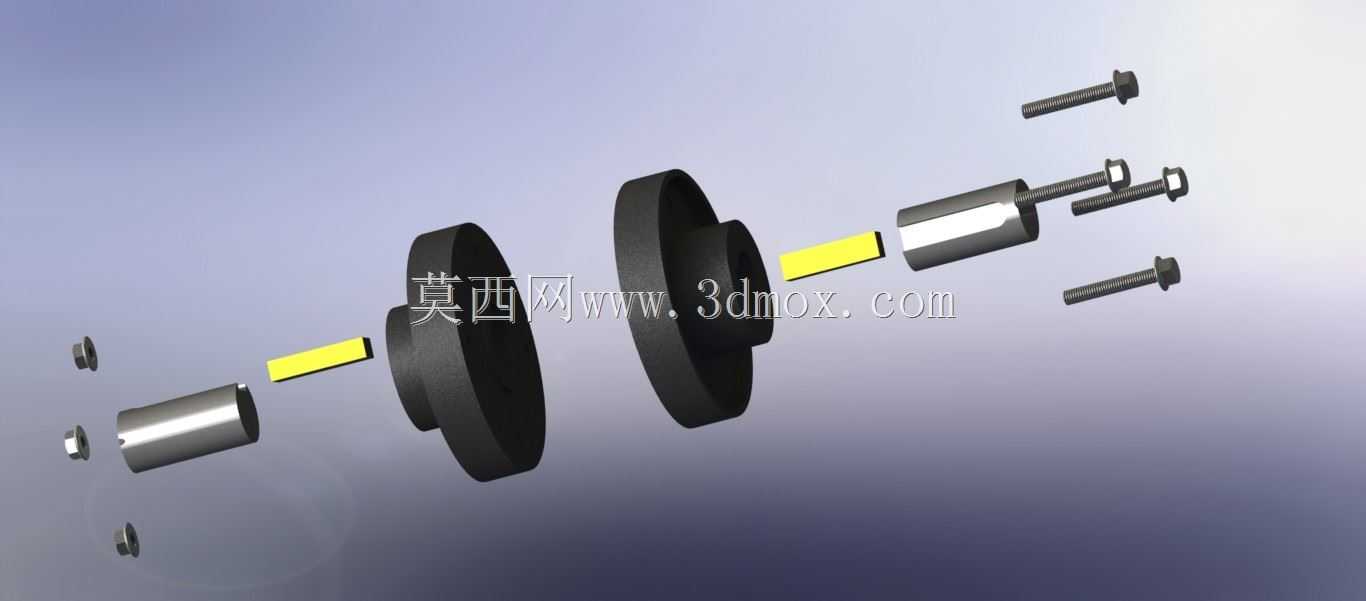

　　做这个结构的三维设计时，首先要匹配常用的25mm直径传动轴的安装需求，先确定轮毂的配合长度，按照常规刚性轮毂的配合比例，轮毂长度取轴径的1.5倍，也就是37.5mm，这个长度既能保证轴与轮毂的配合面有足够的接触面积，传递额定扭矩时不会出现配合面压溃，也不会因为轮毂过长造成轴系的无效悬臂过长，增加额外的弯曲载荷。法兰的外径按照轴径的4倍取值为100mm，这个尺寸下法兰盘有足够的径向空间布置螺栓孔，同时不会因为法兰外径过大造成转动惯量不必要的增加，对于常规转速在1500转以内的传动场景，这个尺寸的法兰盘动平衡校正难度很低，普通的静平衡就能满足运转平稳性要求。

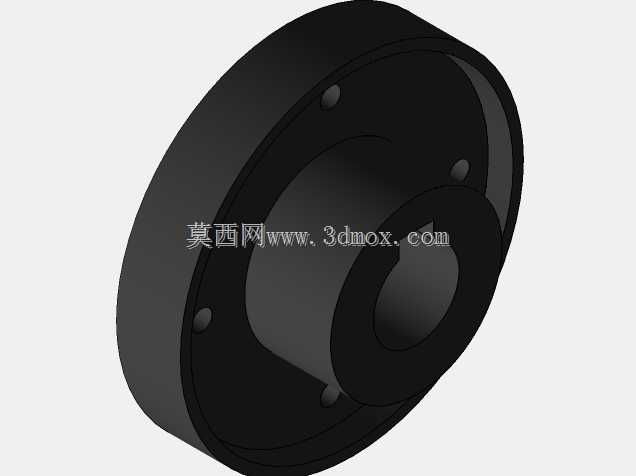

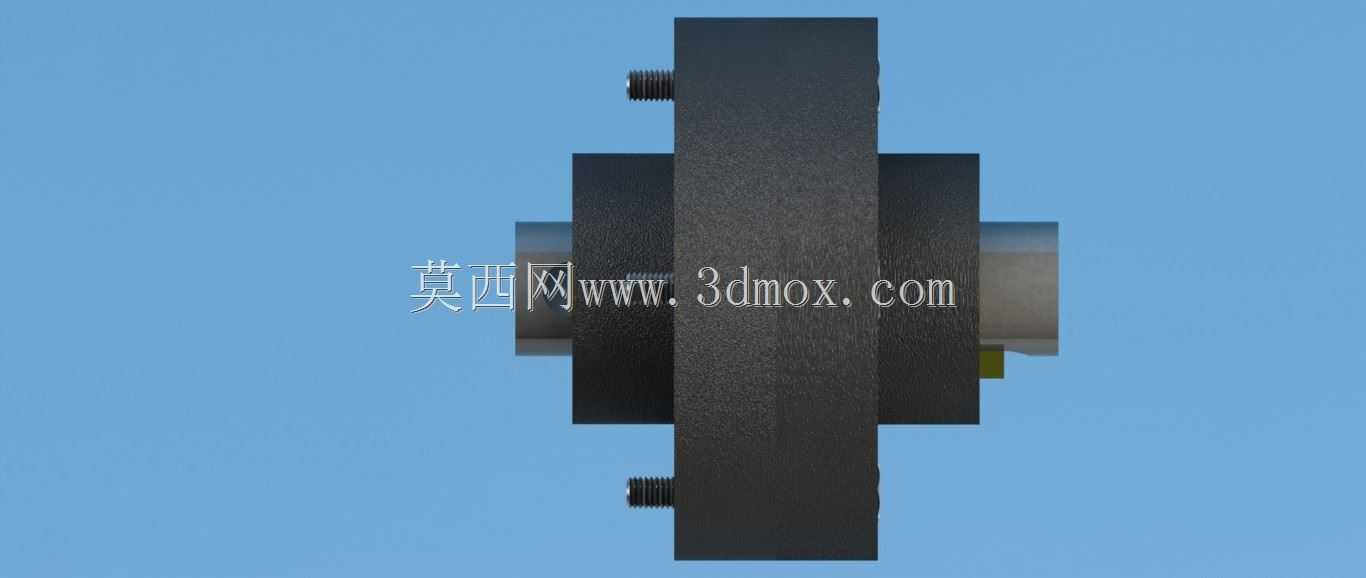

　　两个半法兰对接的端面预留2mm的安装间隙，这个间隙是为了补偿轴系轴向的微小安装误差，避免两个半法兰端面顶死造成轴系附加轴向力，同时也给法兰端面的密封垫片预留安装空间，如果是有防尘防水需求的户外使用场景，可以在这个间隙里加装耐油橡胶垫片，避免粉尘或者水汽进入轴配合面造成锈蚀。法兰本体的厚度取12.5mm，也就是轴径的0.5倍，这个厚度下法兰盘的刚性足够，螺栓预紧时法兰不会出现翘曲变形，保证两个法兰端面的贴合率达到90%以上，避免因为法兰贴合不严造成传动时的偏摆。外侧的防护环厚度取6.25mm，为轴径的0.25倍，这个厚度的环形挡边有足够的抗冲击强度，哪怕螺栓在额定转速下断裂甩出，撞击到防护挡边时也不会造成挡边开裂，同时防护挡边的径向高度刚好覆盖螺栓的外露端头，不会额外增加太多法兰的转动重量。

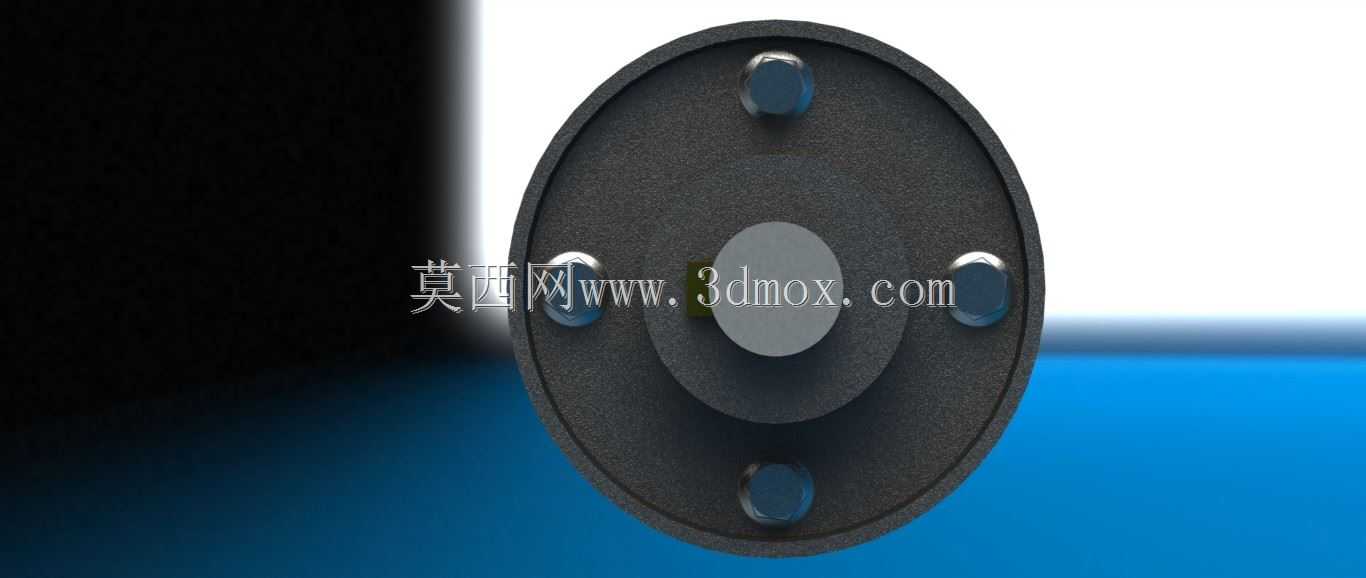

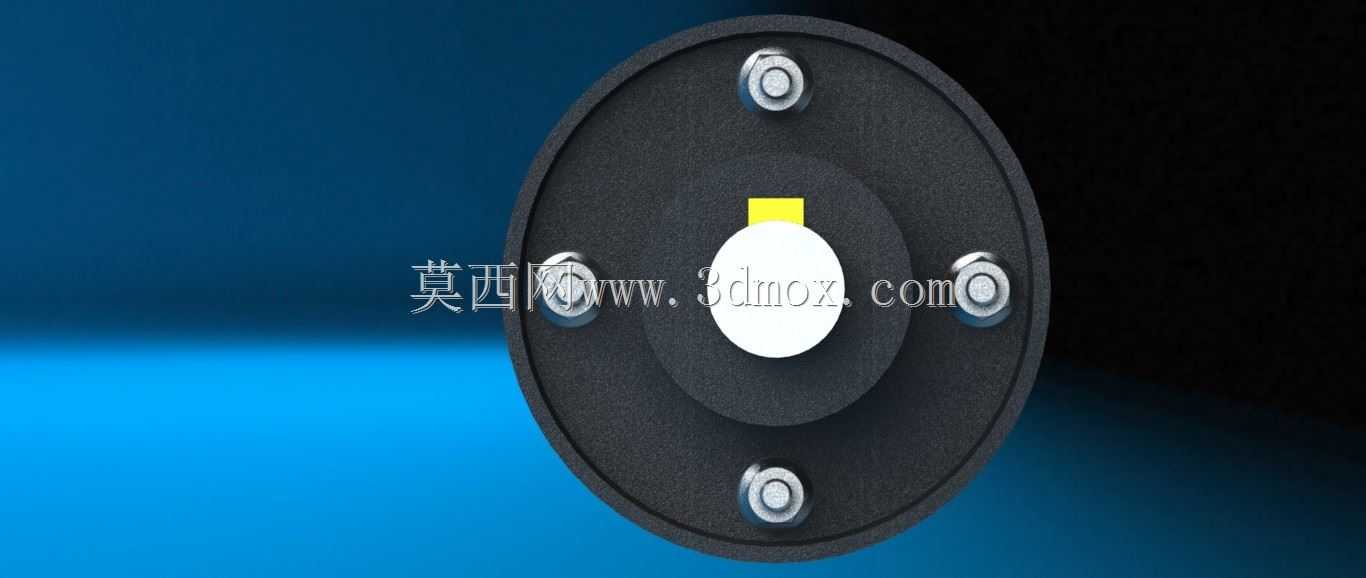

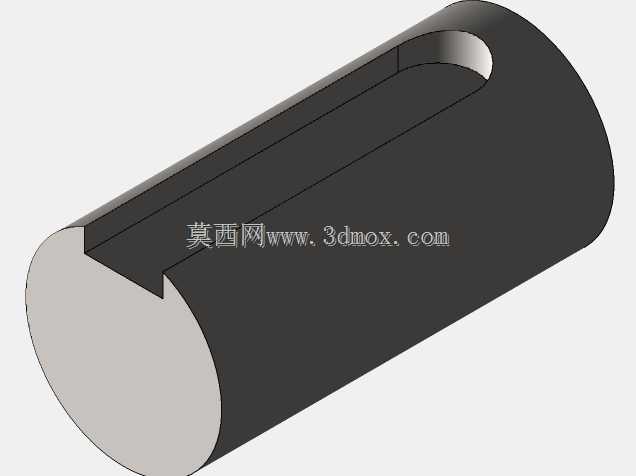

　　连接螺栓采用M6规格的普通六角头螺栓，螺栓布置的节圆直径取75mm，也就是轴径的3倍，一共布置4个螺栓沿节圆均匀分布，这个布置密度下，单个螺栓承受的剪切载荷在普通8.8级螺栓的许用剪切应力范围内，传递额定扭矩时螺栓的安全系数能达到3以上，满足常规工业传动的可靠性要求。键连接采用宽度10mm的普通平键，键的有效工作长度取40mm，平键的厚度为8mm，这个尺寸的平键配合对应的轴径，能传递的扭矩完全覆盖该规格联轴器的额定扭矩范围，不会出现键连接先于螺栓失效的情况。

　　实际选型安装时要注意，这类带防护的法兰联轴器对轴系的对中精度要求和普通凸缘法兰一致，安装时径向圆跳动要控制在0.03mm以内，端面圆跳动控制在0.02mm以内，不然长时间运转会造成螺栓受附加弯曲载荷，提前出现疲劳断裂。螺栓预紧要按照对角顺序逐步拧紧，避免单个螺栓预紧力过大造成法兰偏斜，预紧力矩按照M6螺栓的常规预紧要求控制在8-10N·m即可，不需要过度预紧造成螺栓塑性变形。和普通无防护的法兰联轴器相比，这个结构不需要额外加装外置的联轴器防护罩，本身自带的防护结构就能满足车间设备的安全防护要求，能减少设备外围的防护件安装工作量，尤其适合设备安装空间紧凑、没有额外空间加装外置防护罩的传动场景，比如小型集成式输送线的驱动单元、台式机床的内置传动结构，这类场景里外围空间被其他功能部件占满，自带防护的法兰联轴器就能在不增加外围尺寸的前提下满足安全规范要求。

　　建模的时候要注意防护挡边和另一半法兰的径向配合间隙，单边间隙控制在0.5mm即可，间隙过大会失去防护效果，间隙过小会因为安装对中误差造成两个半法兰的防护挡边出现刮蹭，运转时产生额外的摩擦阻力和噪音。螺栓孔的位置度公差要控制在0.1mm以内，保证两个半法兰对接时螺栓能顺利穿入，不需要强行铰孔修正，降低现场安装的工作量。轴孔的公差按照H7精度加工，和k6公差的传动轴形成过渡配合，既方便现场装配时的轴向推入，也能保证运转时轴和轮毂之间不会出现相对窜动。
