家用影音设备红外遥控器结构设计

　　这款红外遥控器的结构设计，核心围绕手持操作的人机交互逻辑展开，整体采用长条形窄边造型，单手握持时拇指可覆盖全部常用按键区域，无需频繁调整握持位置就能完成所有操作。从结构分层来看，整体分为上盖、按键模组、PCB安装腔、电池仓、底盖五个核心部分，各部件的卡扣定位精度控制在0.1mm以内，装配后无松动晃动感，接缝均匀度偏差不超过0.05mm，避免日常使用中积灰、缝隙夹手的问题。

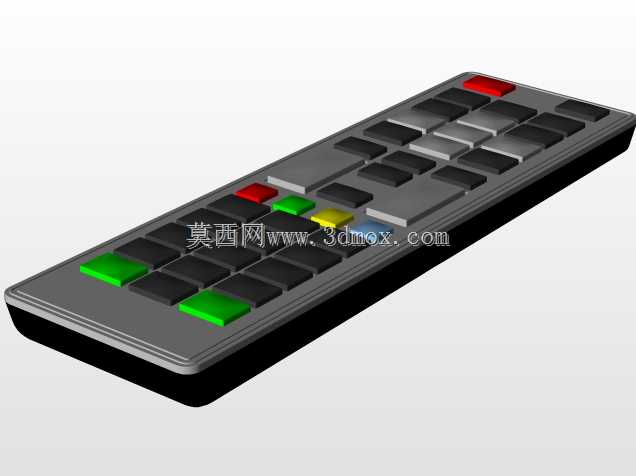

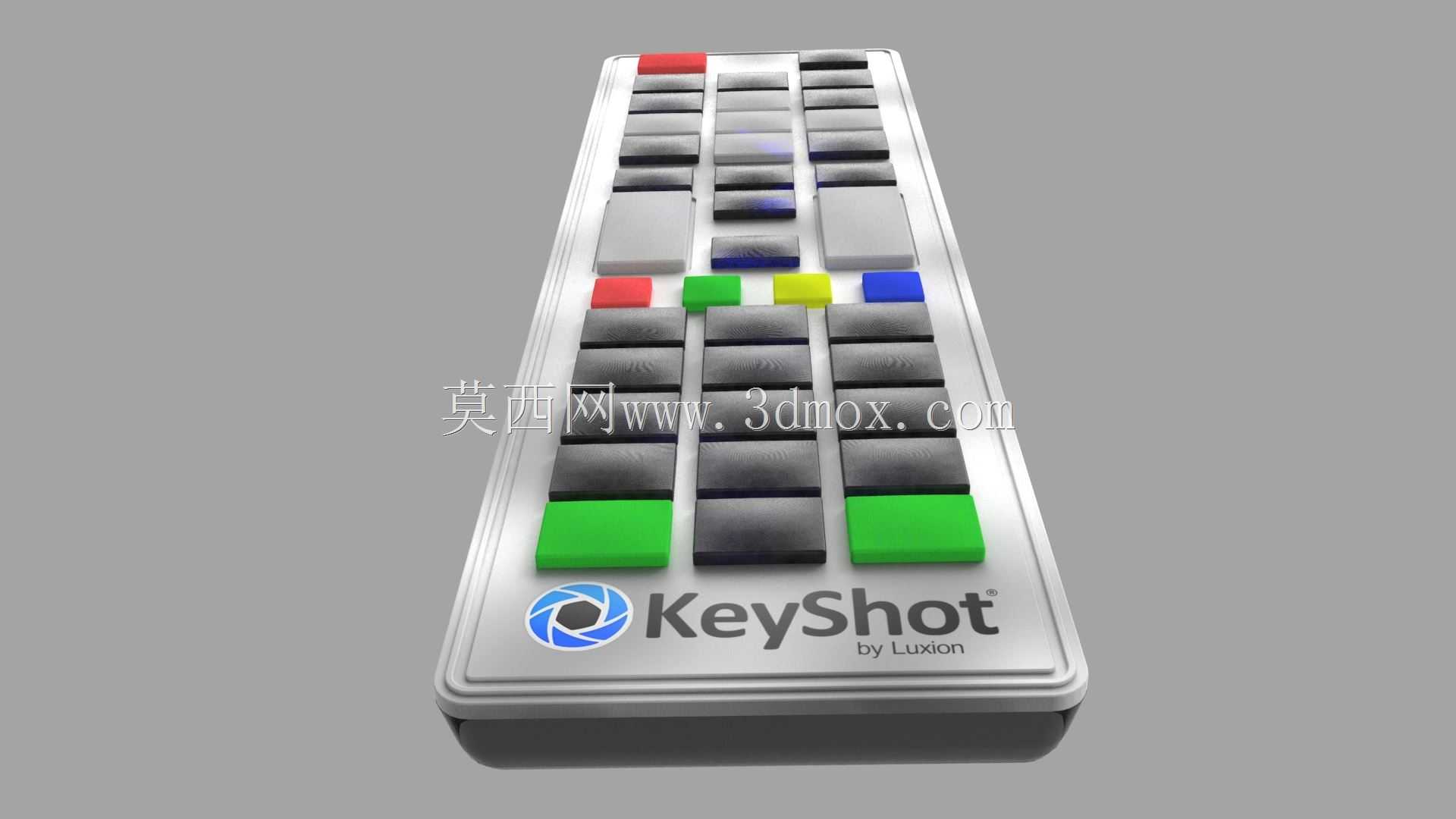

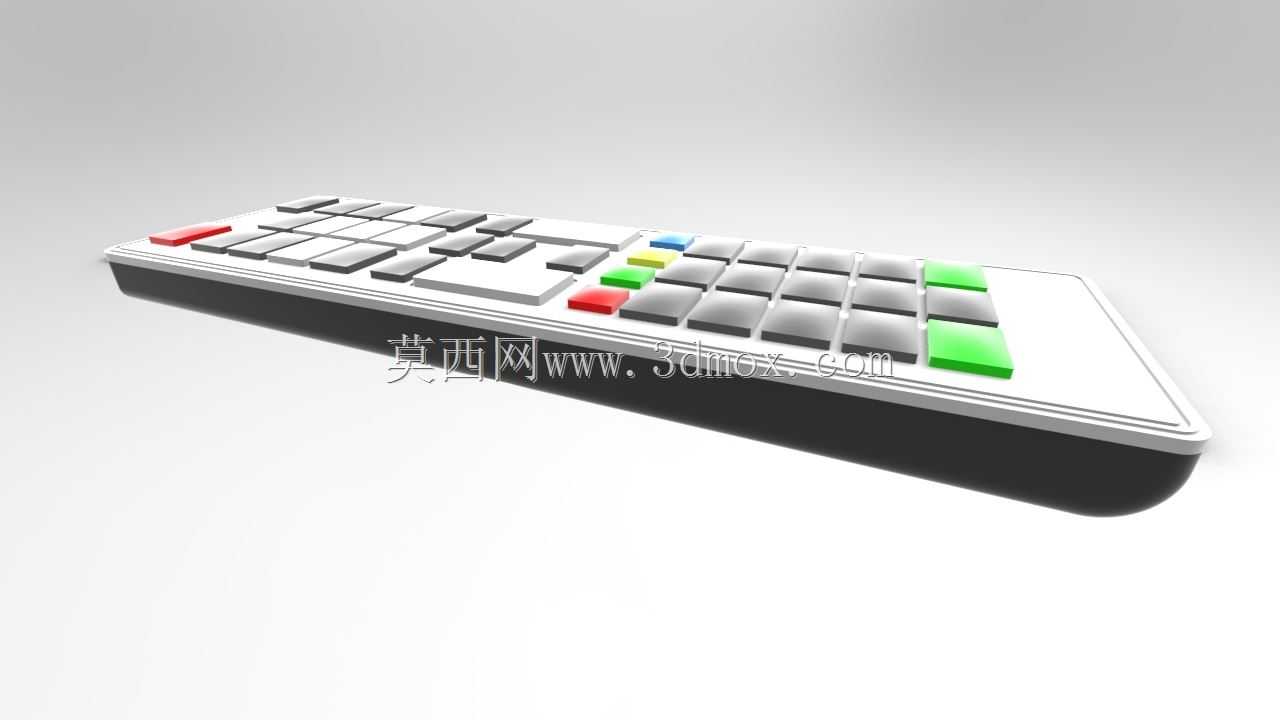

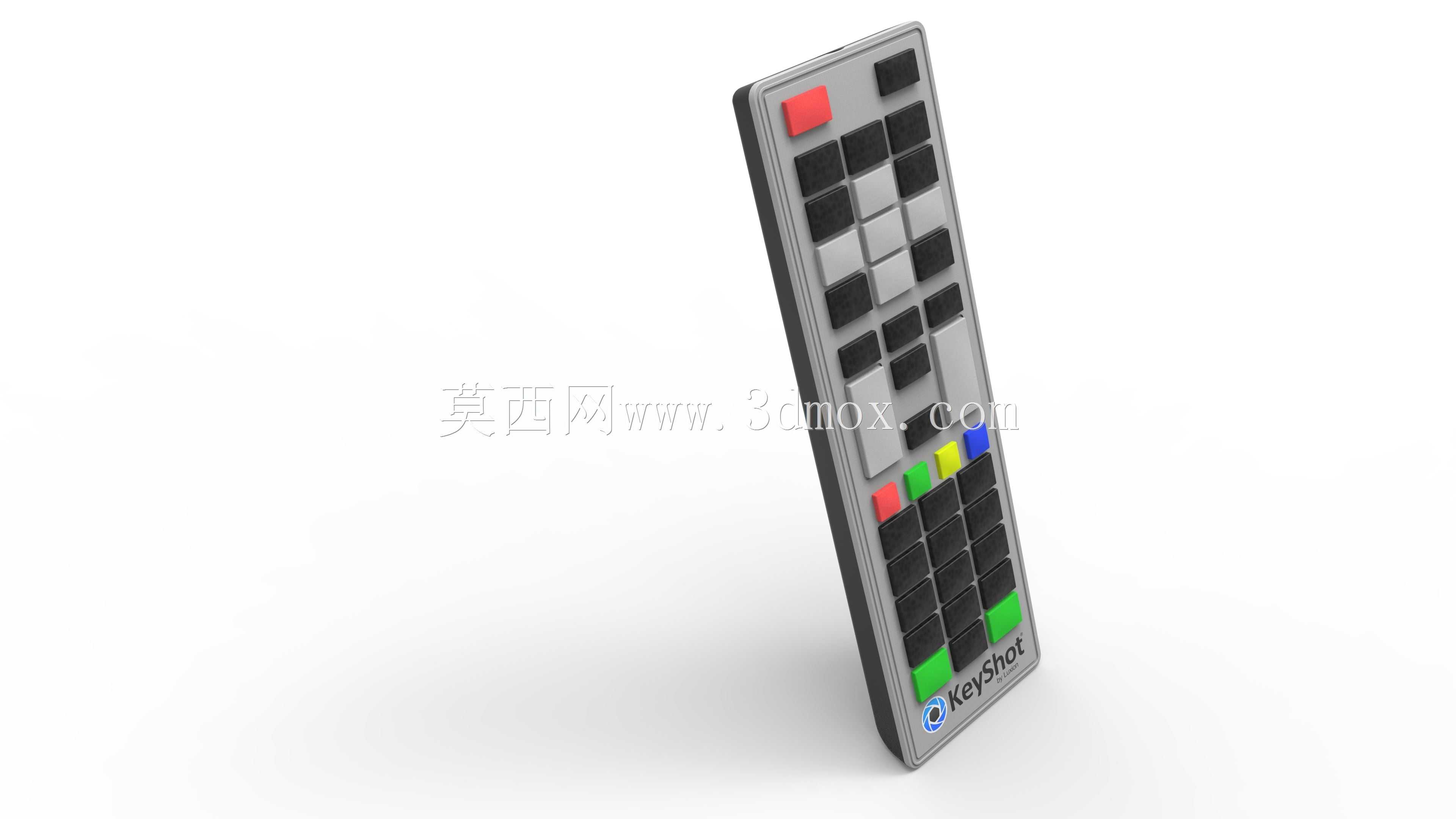

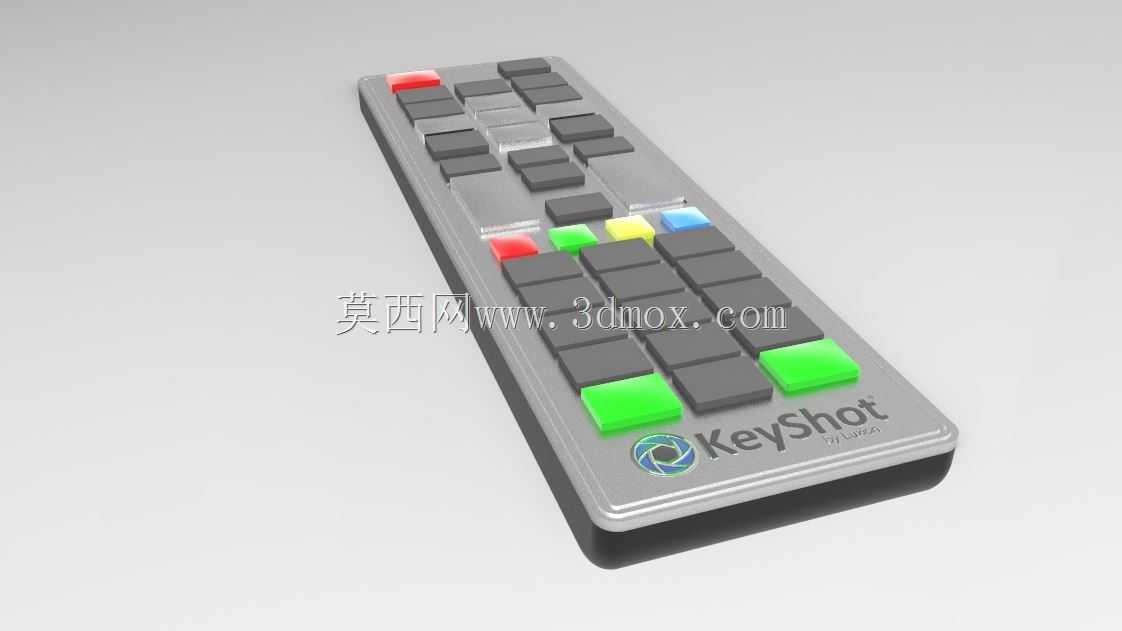

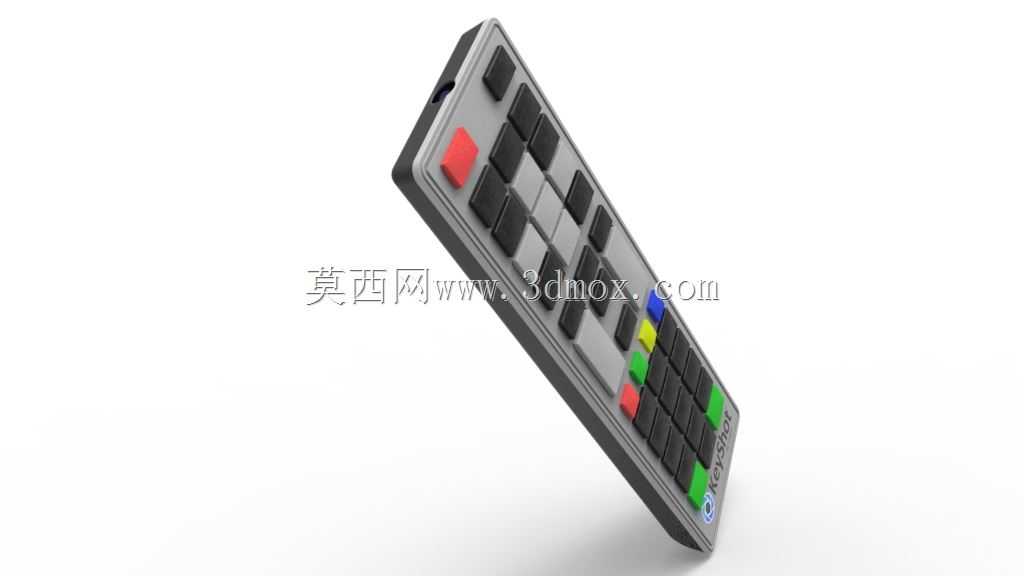

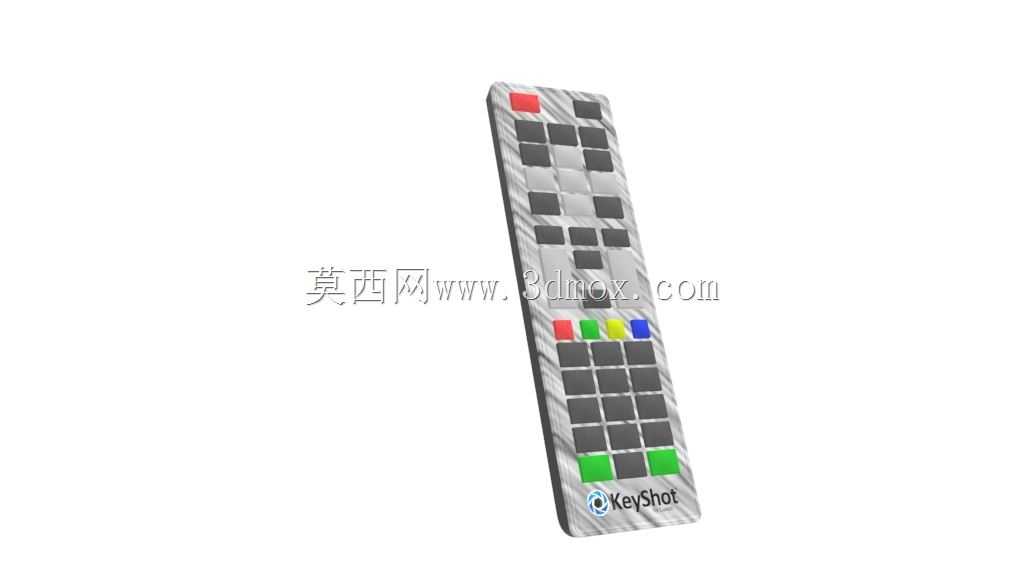

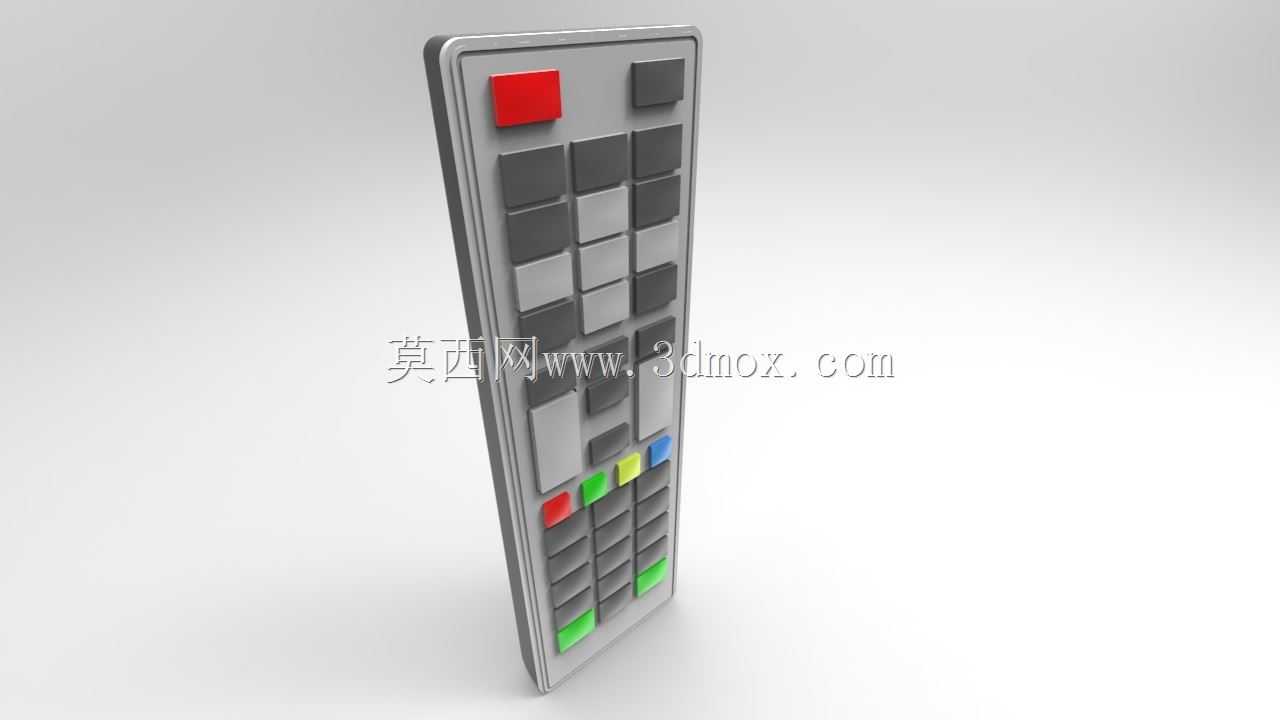

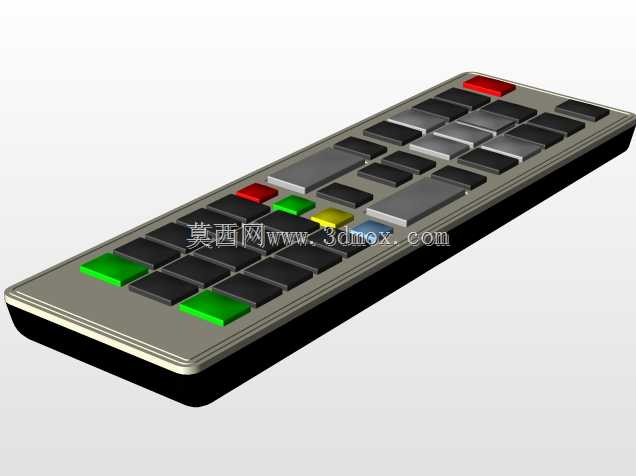

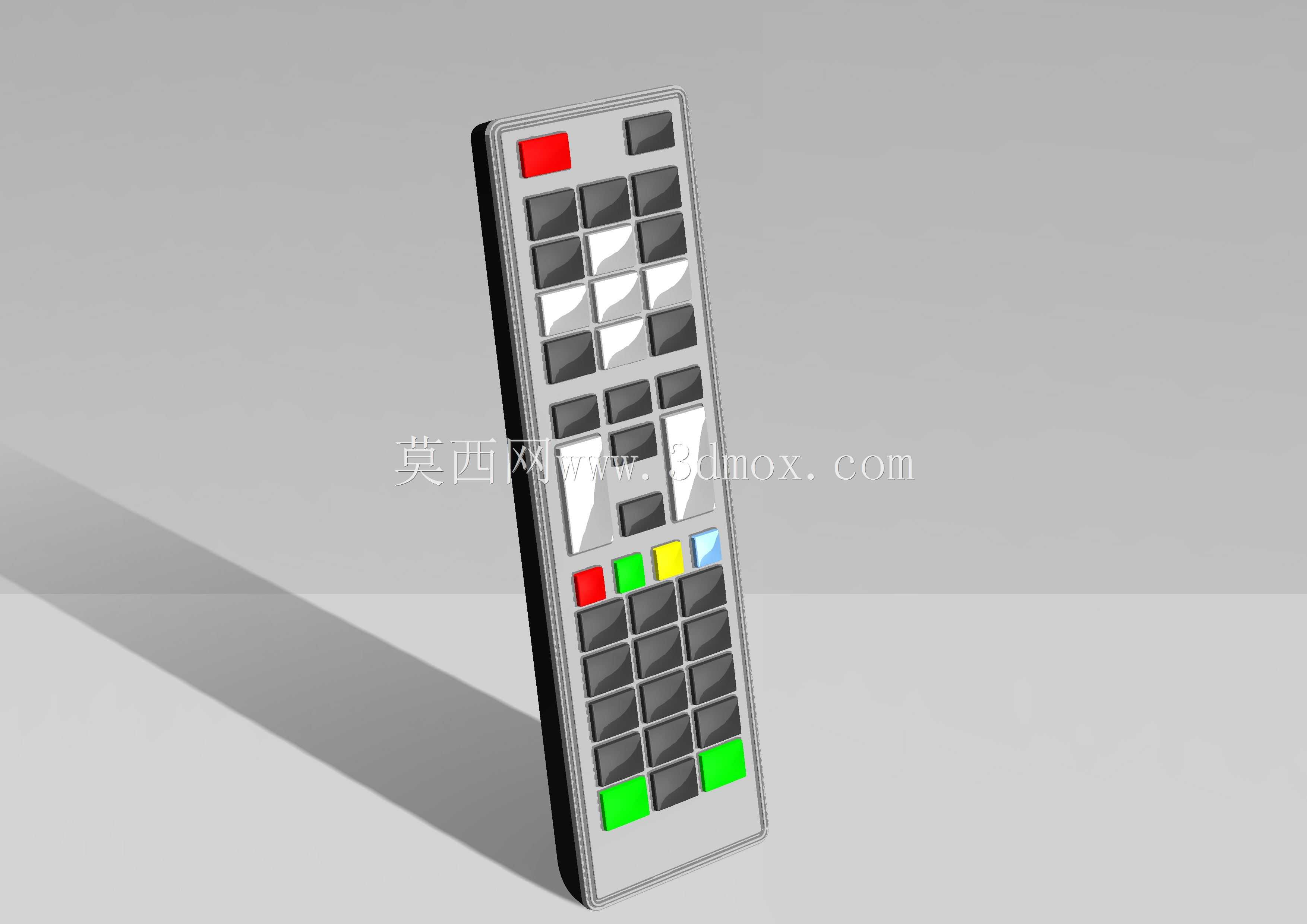

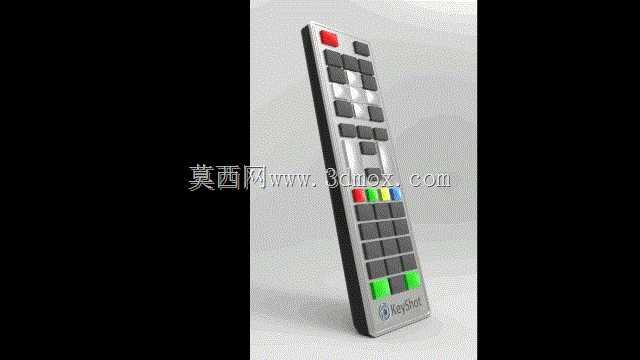

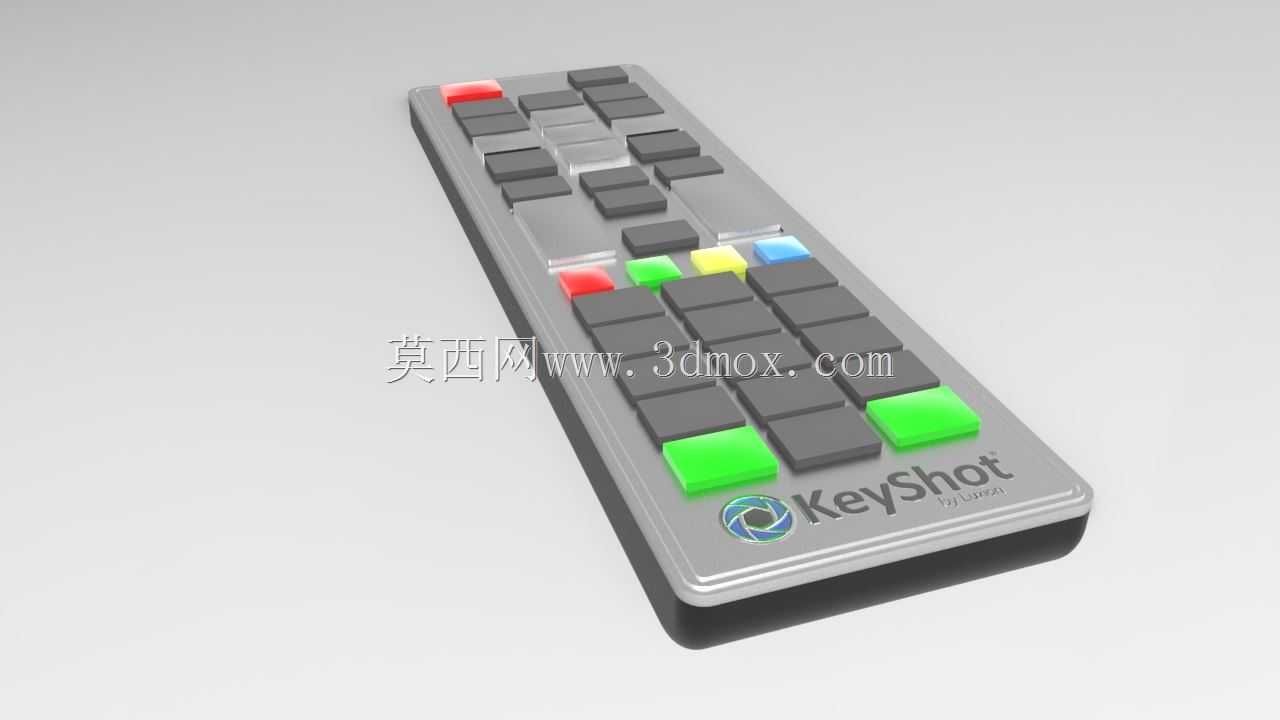

　　按键布局遵循使用频率分层逻辑，最顶端设置红色电源按键，采用凸起高度比周边功能键高0.8mm的设计，盲操作时可通过触感快速定位，无需目视就能完成设备开关机操作。中部区域为功能导航与数字按键区，按键采用等间距矩阵排布，单个按键的按压行程设置为1.2mm，按压力度控制在1.2N-1.8N区间，既避免按压过软导致的误触发，也不会因为硬度过高造成长时间操作的手指疲劳。底部区域设置彩色功能快捷键，对应不同的信号源切换、播放控制功能，通过颜色区分可快速识别按键功能，降低用户的学习成本。

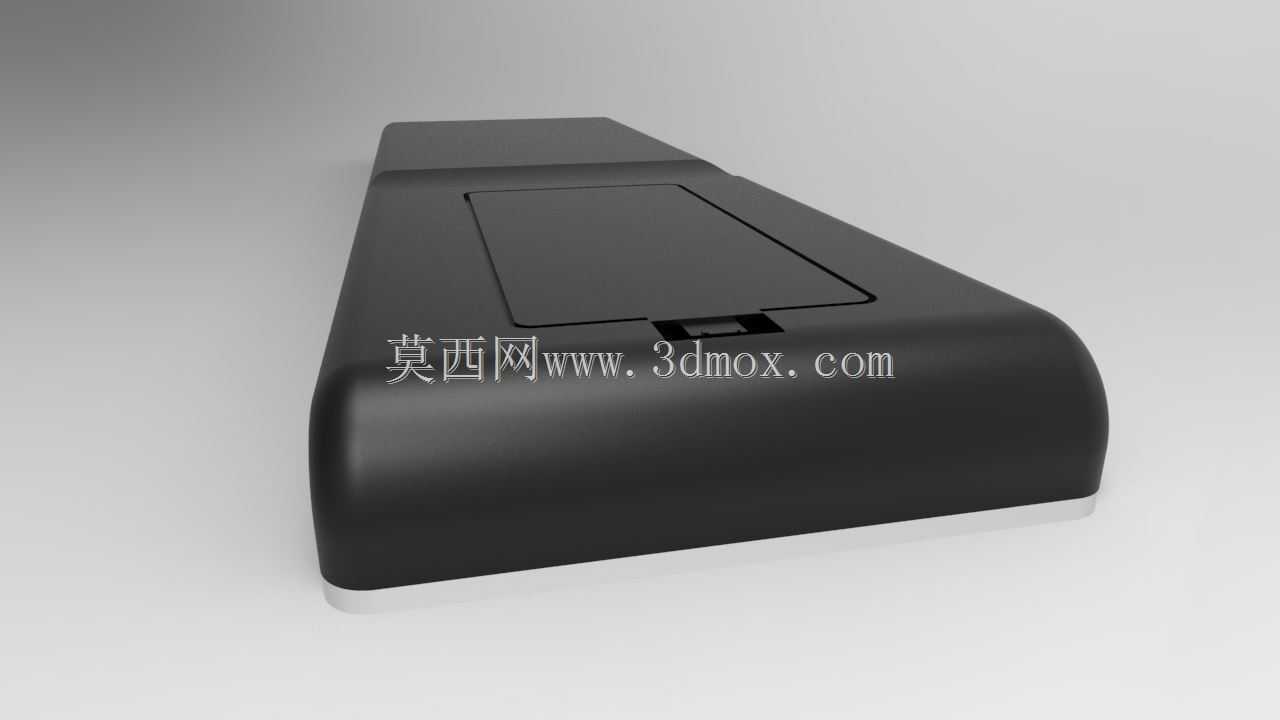

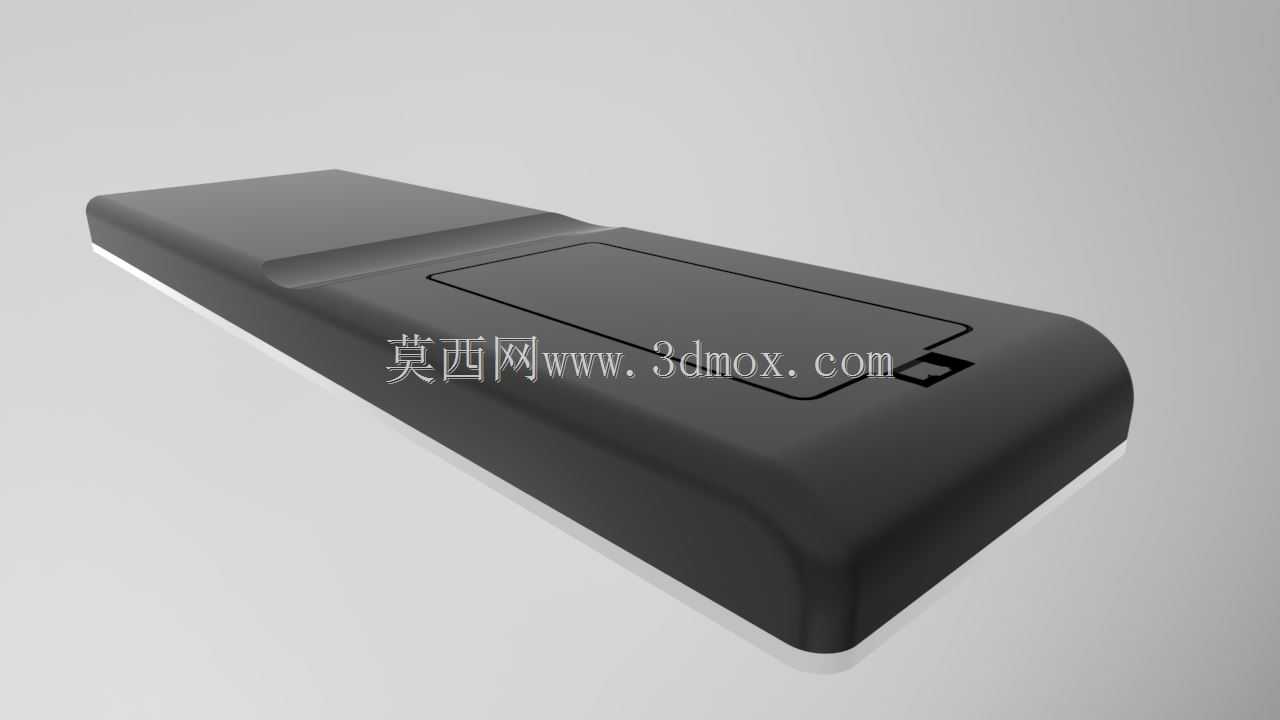

　　外壳材质选用ABS+PC共混塑料，表面做细晒纹处理，握持时摩擦力适中，不易从手中滑落，同时具备良好的抗刮擦性能，日常使用中不会因为指甲接触、桌面摩擦产生明显划痕。外壳的边角全部做R3-R5的圆角过渡，没有尖锐棱角，握持时贴合手掌弧度，长时间手持也不会产生硌手的不适感。电池仓设置在遥控器底端，采用两节7号电池供电，仓盖采用卡扣式固定，无需额外螺丝固定，更换电池时只需轻推即可打开，仓盖与主体的配合间隙控制在0.03mm，安装后无翘边、松动问题。

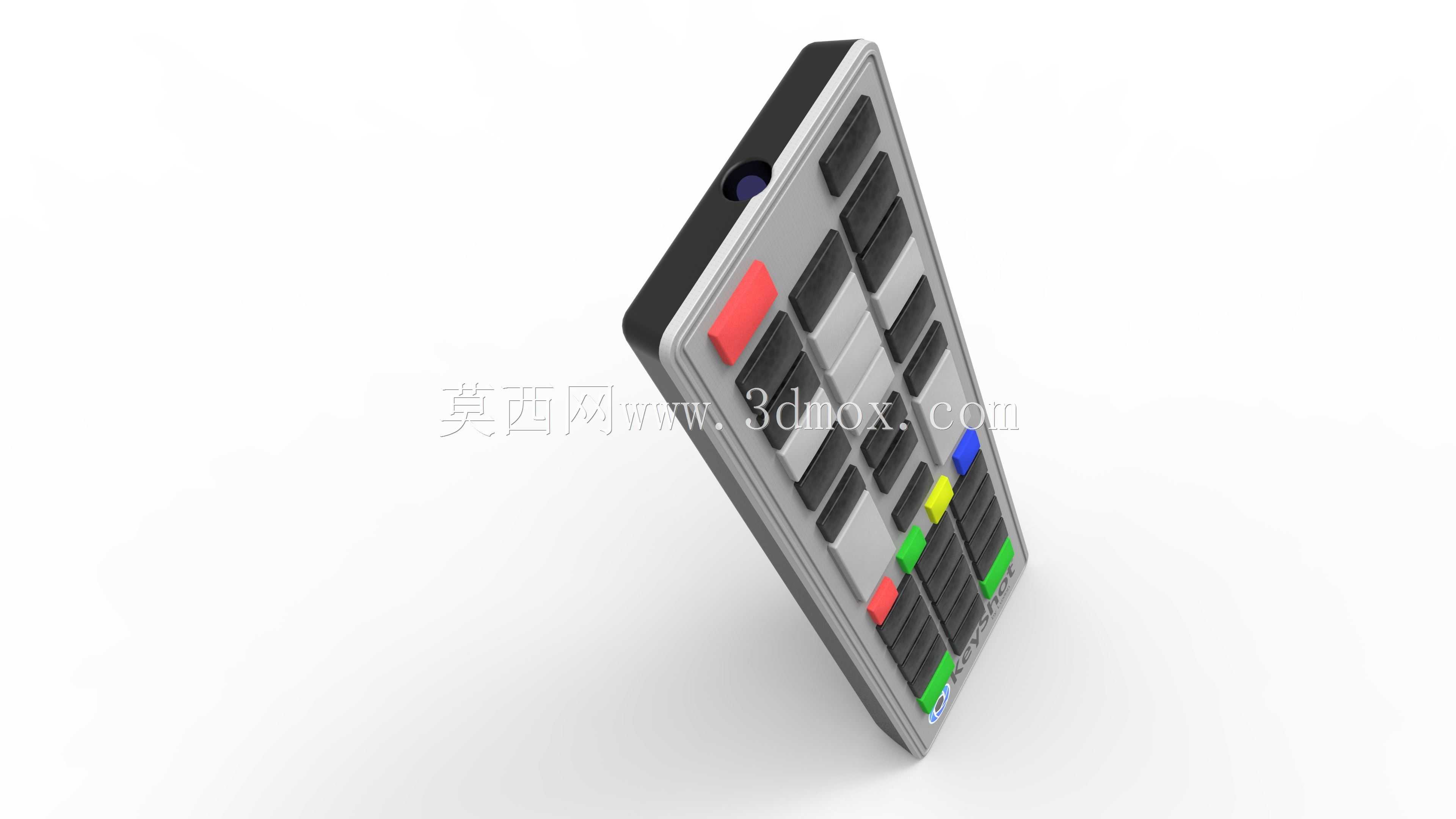

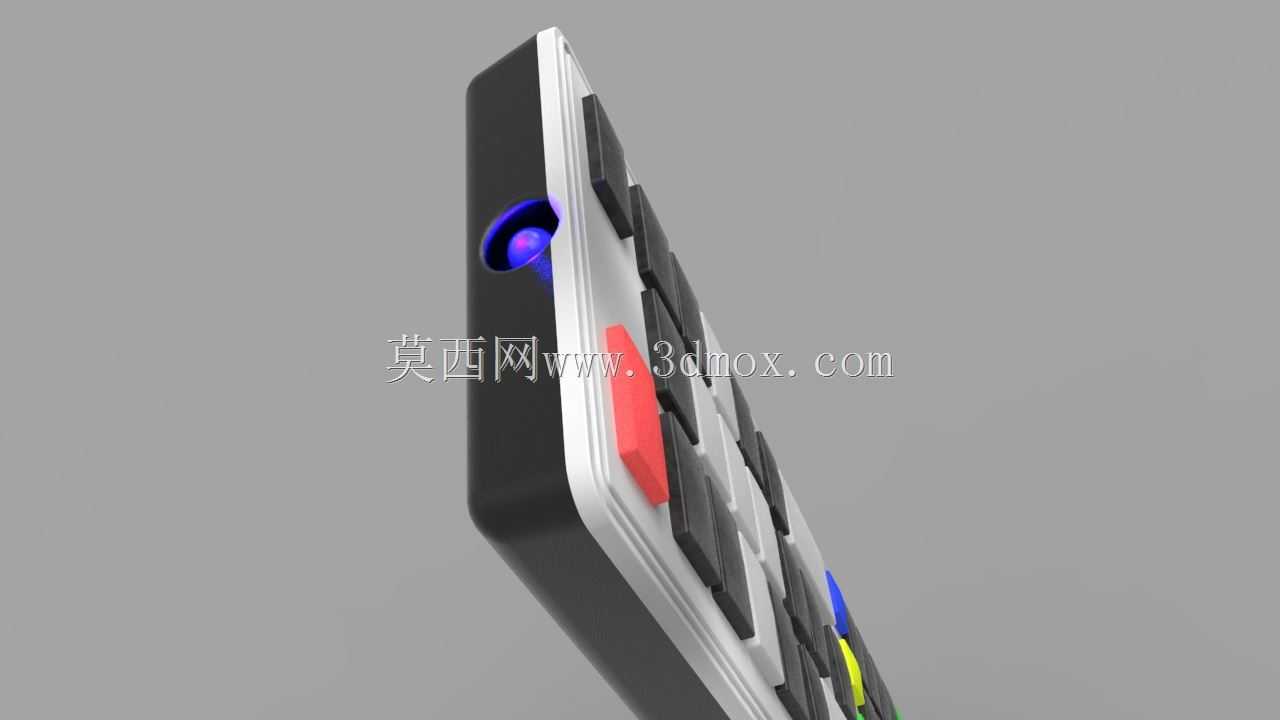

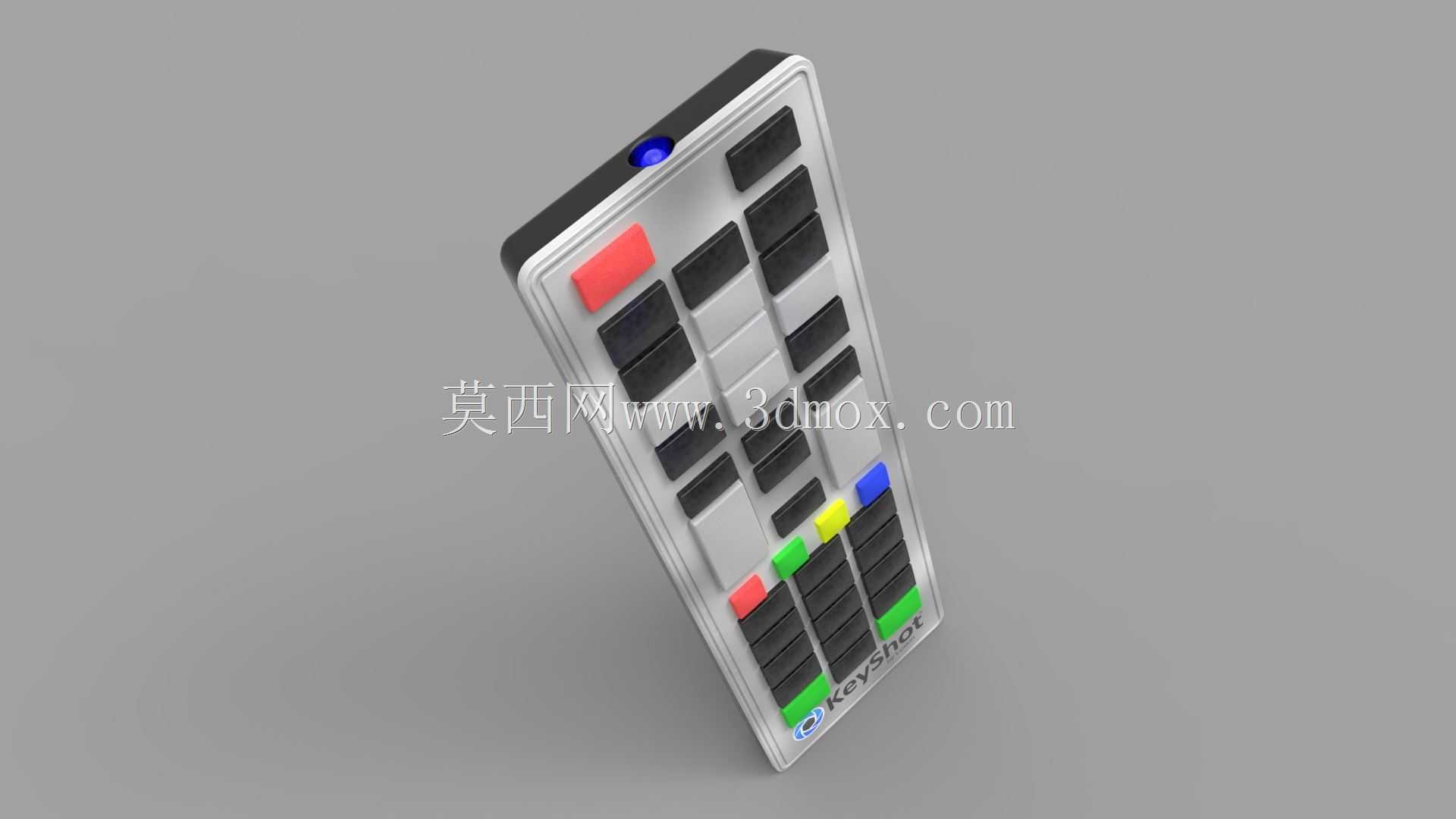

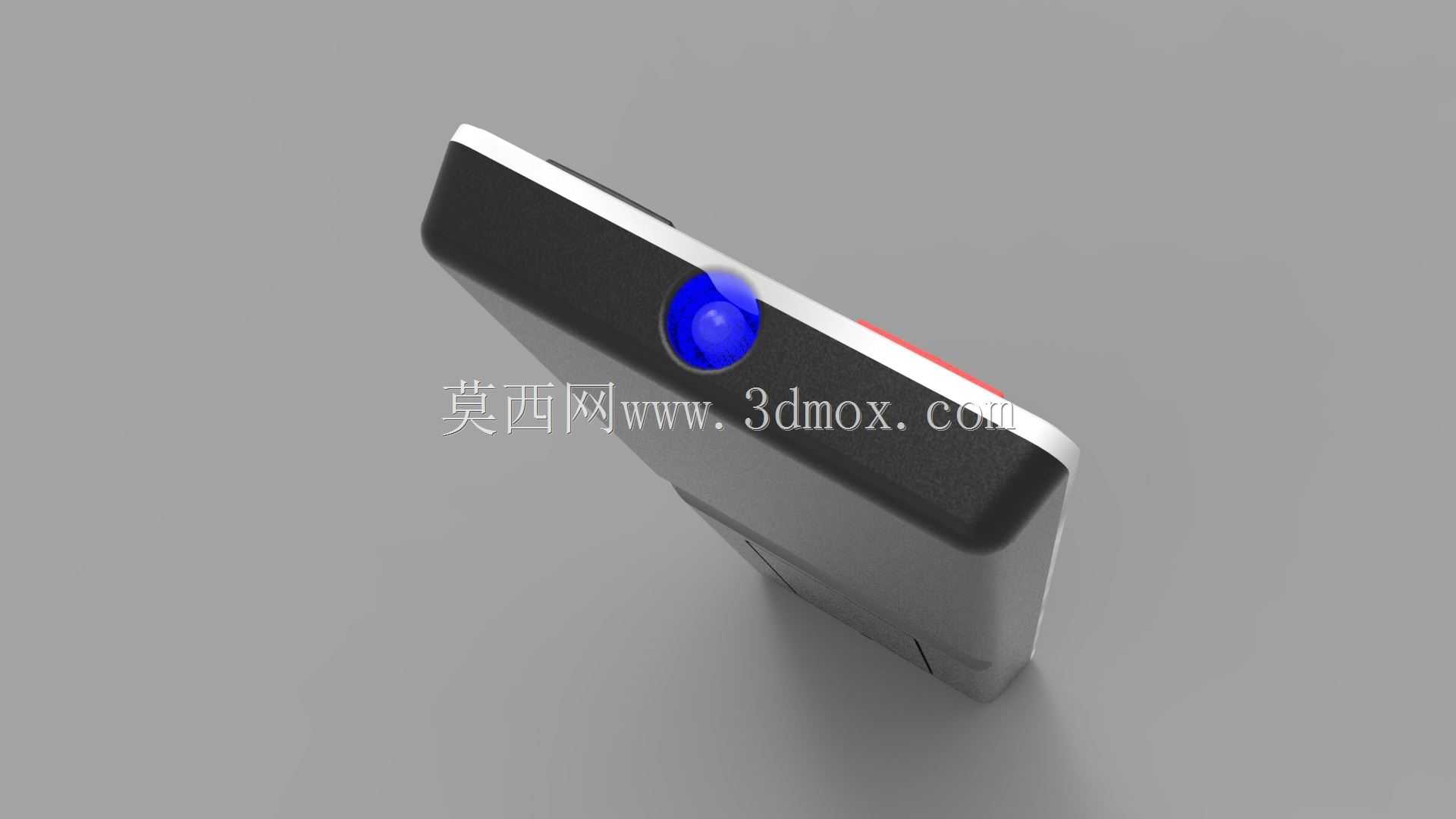

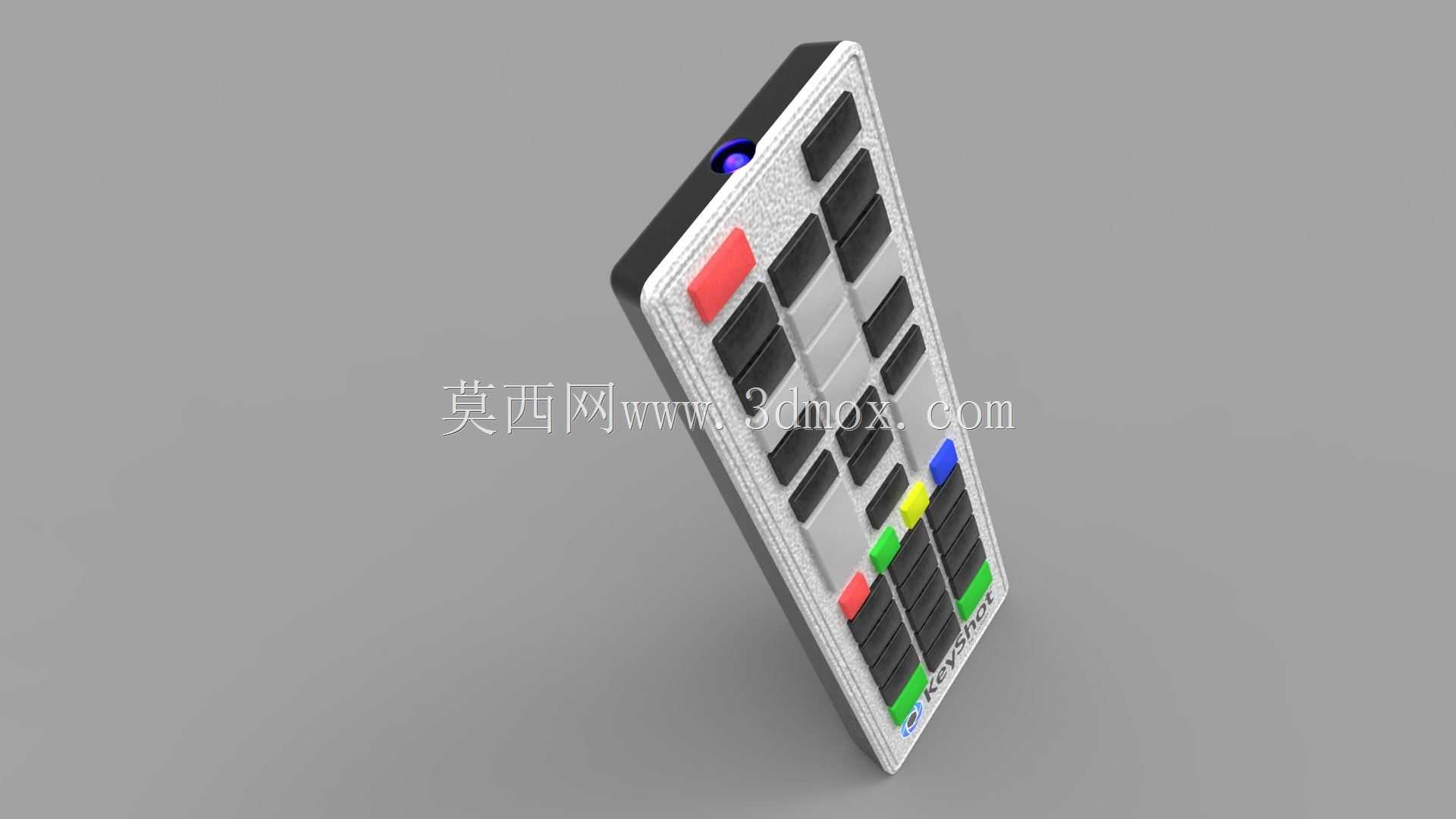

　　从实际应用场景来看，这款遥控器可适配电视、机顶盒、影音播放器等多种家用红外控制设备，红外发射头设置在遥控器最顶端，发射角度覆盖水平±60度、垂直±30度范围，无需精准对准设备接收端，在常规客厅使用距离内（8米以内）都能稳定传输控制信号。内部PCB板的安装位设置了三个定位柱，装配时PCB可直接卡入定位柱，再通过底盖的筋位压紧，无需额外打胶或者螺丝固定，既提升了装配效率，也方便后期维修拆解。

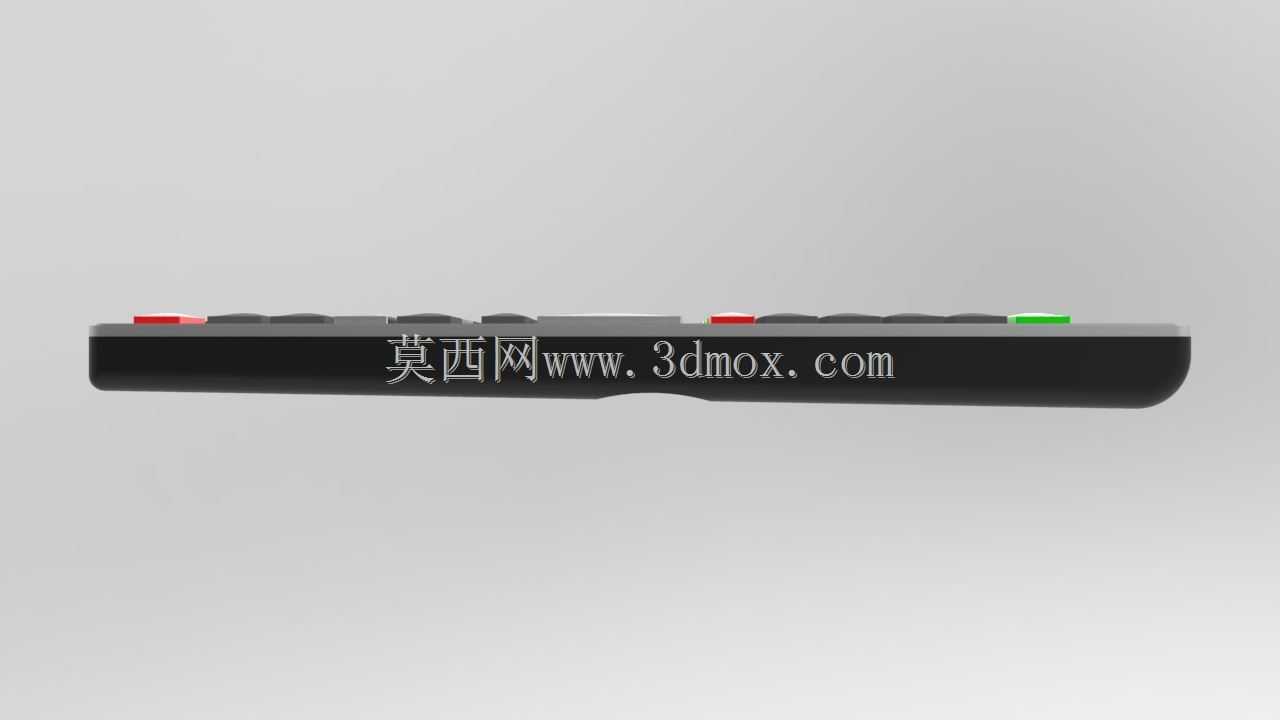

　　设计过程中重点考虑了跌落可靠性，在四个边角位置设置了0.8mm厚的缓冲筋位，从1.2米高度自由跌落至水泥地面时，冲击力可通过筋位变形吸收，不会出现外壳开裂、按键脱落、PCB板焊点脱焊的问题。按键采用硅胶与硬塑复合结构，硅胶底座提供回弹弹力，硬塑按键帽保证表面耐磨性，单个按键的使用寿命可达10万次以上，满足日常高频使用的寿命要求。整体厚度控制在18mm，宽度42mm，长度185mm，重量控制在75g（不含电池），握持时的重量分布均衡，重心落在手持区域的中心位置，不会出现头重脚轻的握持感。按键表面的字符采用激光镭雕工艺，长期使用不会因为手指摩擦出现字符磨损脱落的问题，即使在暗光环境下，也可通过按键的凸起轮廓、颜色区分识别功能，适配家庭场景下不同年龄段用户的使用需求。
