单缸往复式活塞引擎教学演示结构

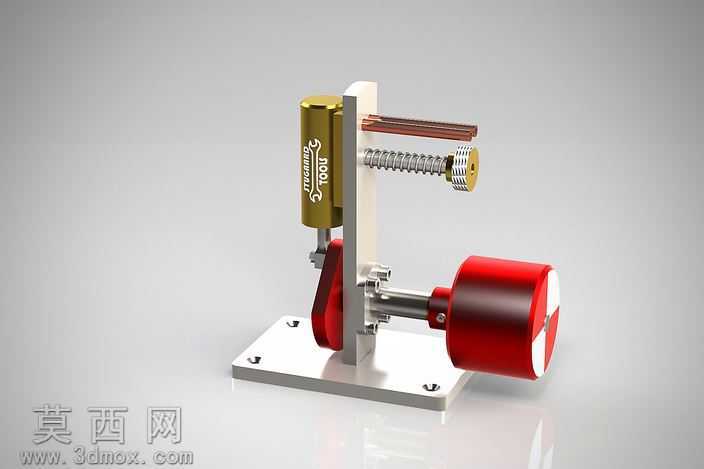

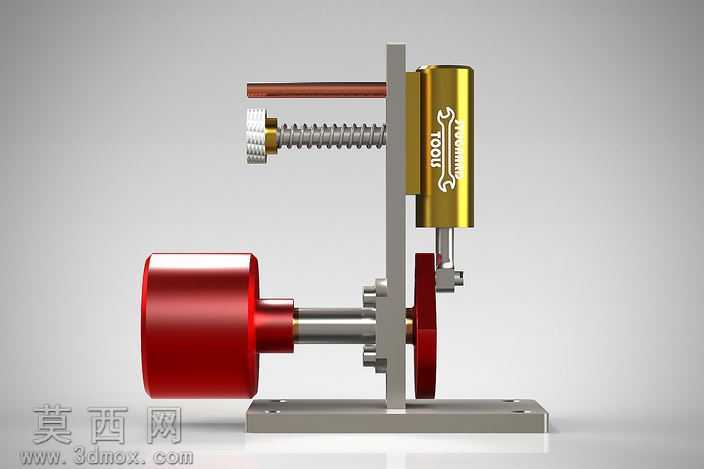

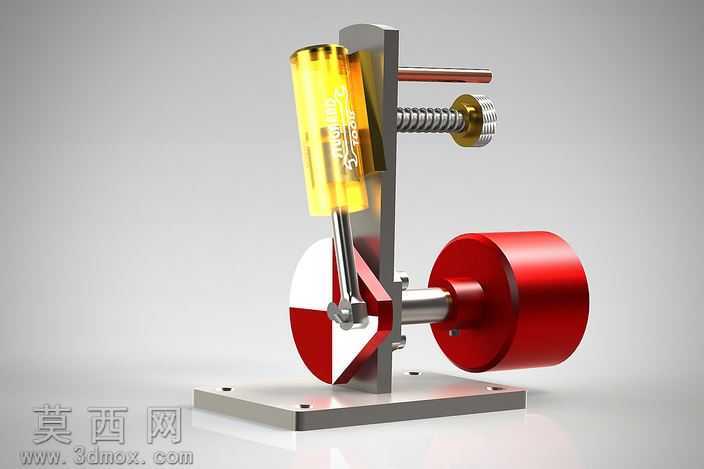

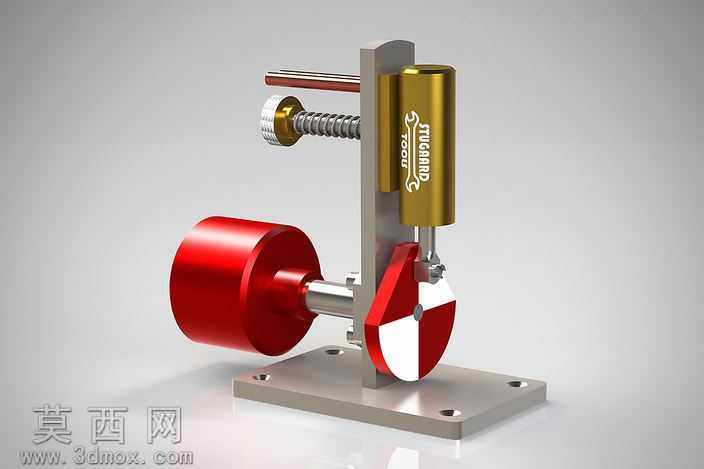

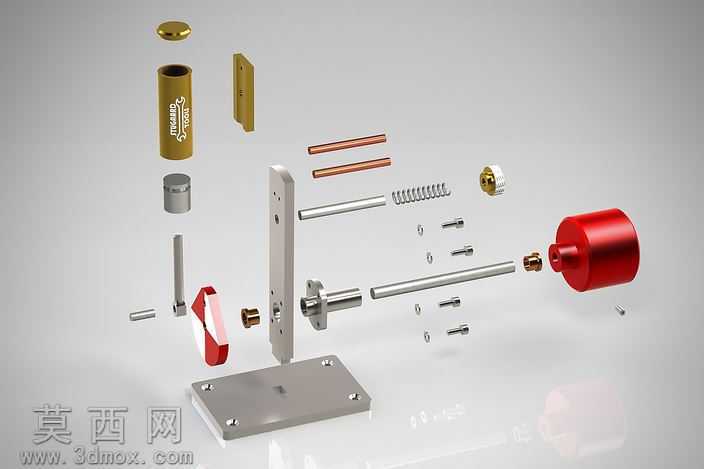

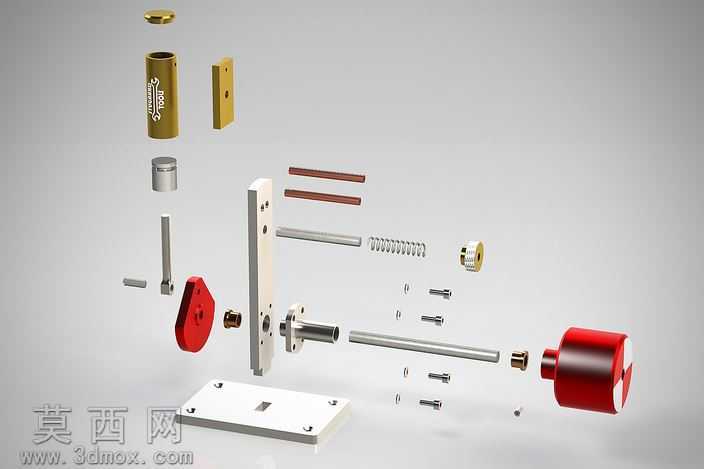

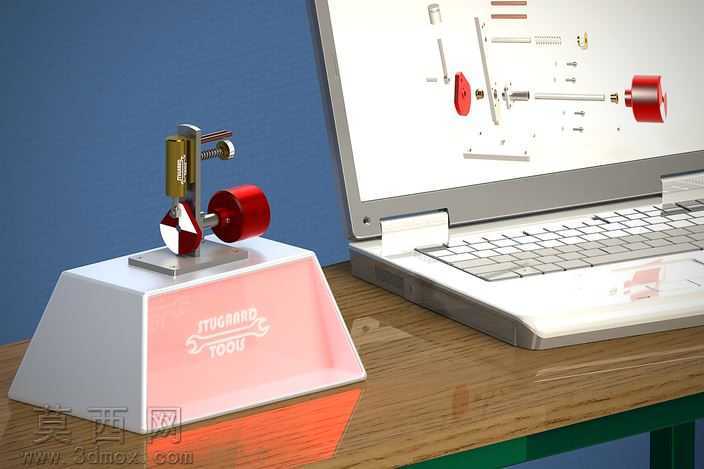

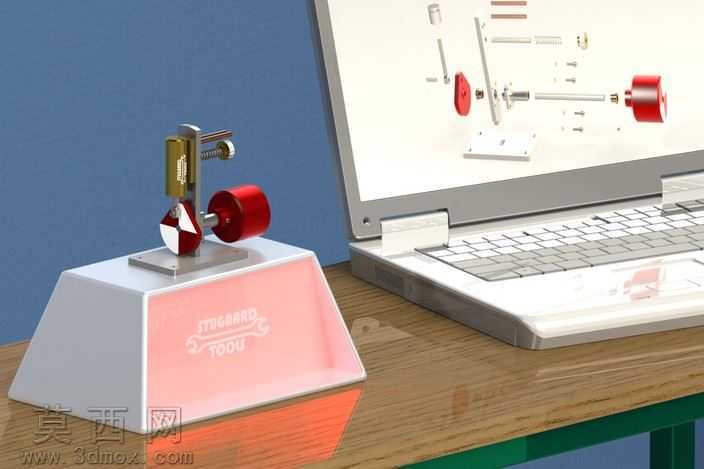

本作品为单缸往复式活塞引擎的教学演示三维建模作品，整体采用立式布局搭配侧置输出轴的结构设计，在三维建模阶段优先还原机构的运动逻辑与装配关系，所有零件按照实际机械加工的公差逻辑进行配合设计，保证虚拟装配下无干涉、运动路径完全符合内燃机的工作原理。建模过程中首先搭建基准底座，底座采用带安装孔的平板式结构，为整套机构提供稳定的支撑基准，随后依次完成立式气缸支架、气缸套筒、活塞组件、曲轴连杆机构、输出端飞轮配重的零件建模，每个零件的特征都严格按照机械设计规范绘制：气缸外壁预留散热纹理特征，活塞与连杆的铰接处保留销轴装配间隙，曲轴的偏心距经过参数化计算，保证活塞行程与曲轴转动角度的对应关系完全准确。材质渲染阶段针对不同零件的功能属性分配对应材质：气缸套筒采用黄铜金属材质，表面做轻微拉丝处理还原金属加工质感，支架与底座采用阳极氧化银白铝合金材质，突出金属的冷硬质感与哑光磨砂效果，输出端飞轮采用亮红色烤漆金属材质，既区分功能部件也提升视觉辨识度，传动丝杆、铰接销轴等标准件采用抛光不锈钢材质，还原紧固件的光亮金属质感，所有材质都添加了符合工业场景的粗糙度与环境反射参数，渲染出的效果图光影柔和，零件边界清晰，能够直观区分每个结构部件。设计思路上以教学演示为核心目标，省略了实际内燃机的复杂配气、供油、点火系统，只保留最核心的动力转换结构，让观看者能够直观理解活塞往复直线运动转换为曲轴旋转运动的核心原理，整体结构紧凑，所有运动部件都外露无遮挡，既可以作为CAD技能考核的练习作品，也能够作为机械原理课程的辅助演示教具，帮助初学者快速理解往复式引擎的核心工作逻辑。
