喷气式航空发动机涡轮结构展示模型

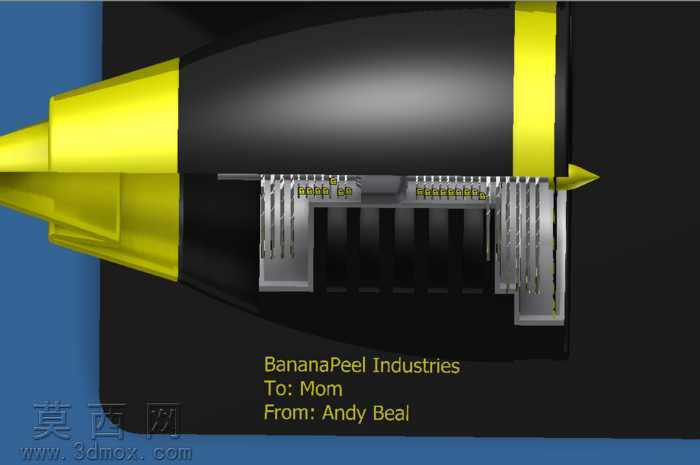

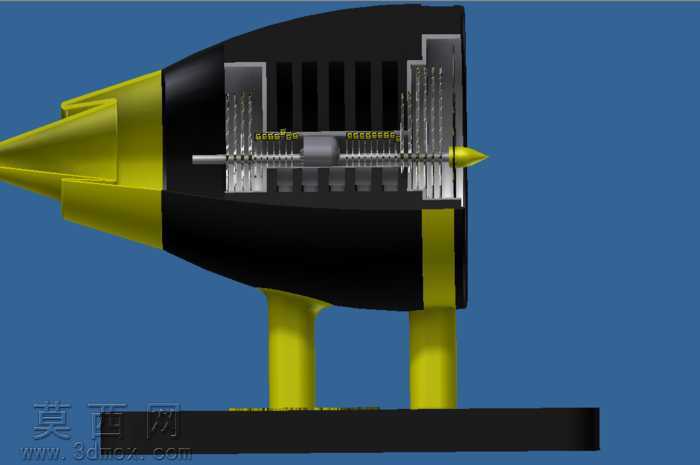

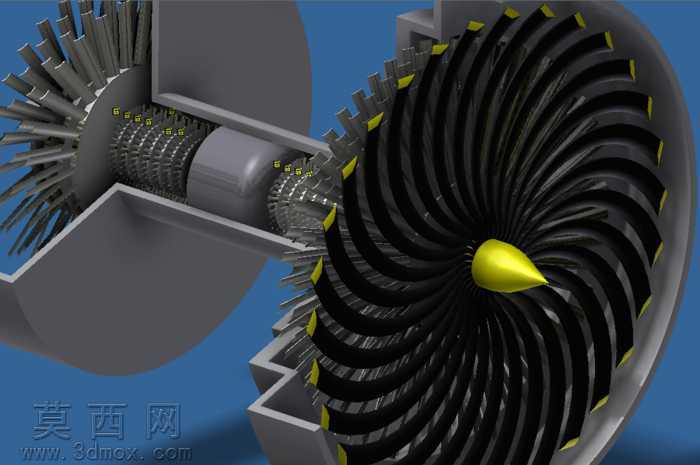

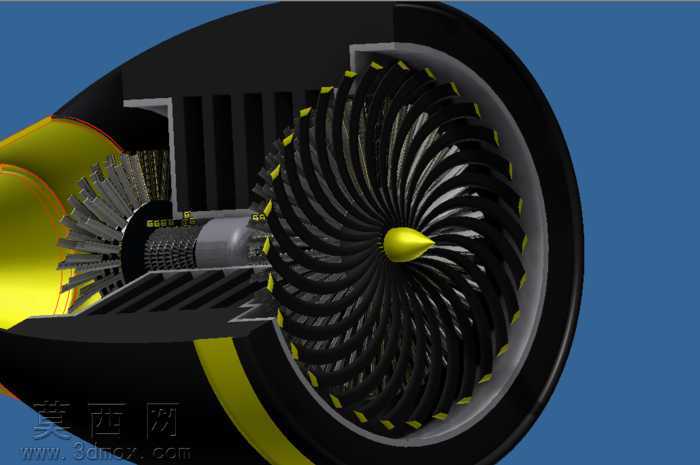

本模型为喷气式航空发动机的剖面展示三维建模作品，建模过程中重点还原了航空发动机核心的转子组件结构，包含前端大尺寸风扇叶片、多级压气机叶片组、涡轮转子叶片以及连接各组件的传动轴结构，同时通过半剖的壳体设计，直观呈现发动机内部的气流通道与动力传递路径。建模阶段对叶片的翼型曲面做了精细化处理，每一片风扇叶片都按照真实航发叶片的扭转角度、叶根安装结构进行参数化绘制，保证叶片排列后形成的流道符合空气动力学设计逻辑，压气机与涡轮段的多级叶片也按照逐级压缩、逐级做功的排布规律做了层级区分，不同级的叶片长度、安装角度、叶型厚度都做了差异化设计，避免了模型的同质化问题。材质渲染方面，叶片主体采用哑光深灰色金属材质模拟高温合金基材，叶片边缘点缀醒目的亮黄色标识，既区分了叶片的轮廓边界，也还原了部分航发叶片的叶尖标识设计，前端整流锥采用亮面金属黄色材质，突出进气道中心的视觉焦点，壳体部分采用浅灰色哑光金属材质，与内部深色的转子结构形成明确的视觉层次，背景选用纯净的深蓝色调，进一步衬托发动机内部结构的细节表现。设计思路上采用半剖展示的形式，打破完整外壳的视觉遮挡，让观看者可以同时观察到发动机外部轮廓与内部核心的转子排布、轴系连接关系，既可以作为航空动力科普的展示载体，也能够为机械专业学习者理解燃气涡轮发动机的基本结构提供直观的三维参考，模型在细节处还还原了叶片与轮盘的连接榫头结构、轴系的支撑分段结构，进一步提升了模型的结构还原度与专业参考价值。
