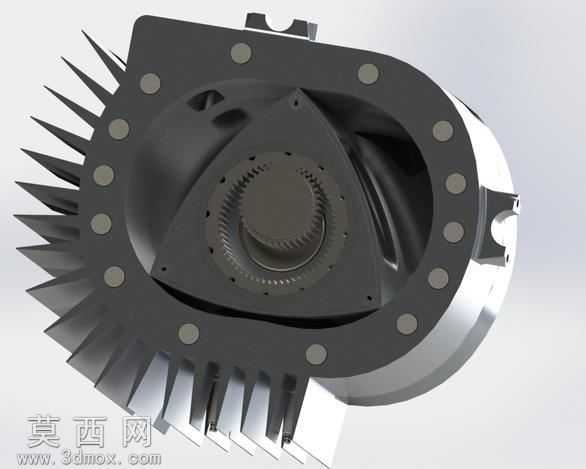

三角转子式Wankel汪克尔引擎结构模型

本模型为三角转子式汪克尔引擎的三维结构设计，整体围绕转子引擎特有的类三角形旋转活塞、8字形缸体型腔核心结构展开建模，完整还原了该类动力装置区别于传统往复式活塞引擎的核心运动逻辑。建模过程中首先完成了缸体外壳的曲面构建，精准绘制出双弧外旋轮线构成的缸体内壁轮廓，缸体外壁设计有密集的散热鳍片结构，每一片鳍片的厚度、间距、倾斜角度都按照真实引擎的散热需求做了等比例还原，同时在缸体端面均匀布置了密封件安装点位，对应转子顶点的径向密封片、端面密封件的装配位置。核心的三角转子部件建模时，严格遵循转子三个弧面与缸体内壁的啮合关系，转子中心的内齿圈、偏心轴承安装位都做了精细化的结构还原，齿形参数符合转子引擎的传动啮合标准，转子表面的减重凹槽、密封槽结构也逐一呈现，保证模型能够直观展示转子在缸内做偏心旋转时，三个独立工作腔分别完成进气、压缩、做功、排气四个冲程的运动过程。模型还还原了端盖、偏心输出轴、齿轮传动副等配套结构，端盖上的进排气口、点火装置安装位都有明确的结构体现，各部件之间的装配关系清晰，没有出现结构干涉的问题。材质渲染方面，缸体散热鳍片部分采用了哑光黑色金属材质，模拟铝合金缸体做阳极氧化处理的质感，金属壳体部分采用了亮面银色金属材质还原铸铝壳体的金属光泽，转子部件采用深灰色金属材质，表面做了细微的磨砂质感处理，密封点位采用浅灰色工程塑料材质区分，不同部件的材质差异清晰，能够直观区分各个结构的功能分区。该模型作为课程项目设计作品，在基础结构完整的前提下，简化了部分复杂的润滑、冷却系统细节，重点突出转子引擎的核心工作结构，能够直观展示这类特殊内燃引擎的工作原理，可用于动力机械结构教学、原理演示等场景，整体结构比例协调，曲面过渡顺滑，各部件的装配公差预留合理，完整呈现了汪克尔引擎体积小、重量轻、动力输出平顺的结构特点。
