精密行星齿轮传动机构三维设计

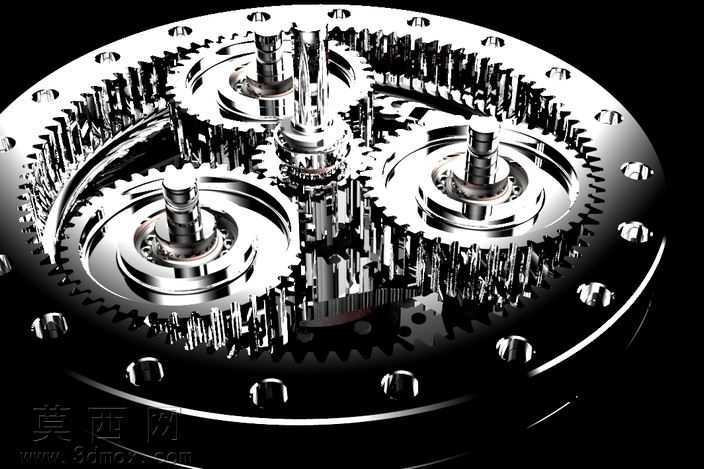

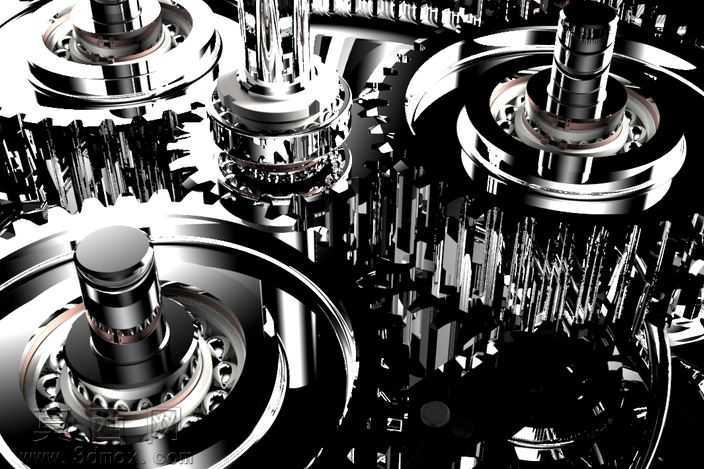

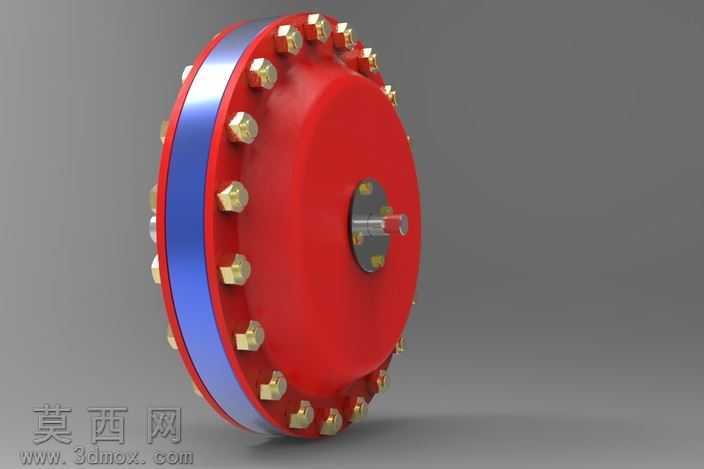

本作品为精密行星齿轮传动机构的三维建模设计，整体采用同轴式布局结构，建模过程中严格遵循行星齿轮传动的啮合原理，对太阳轮、行星轮、内齿圈以及行星架四大核心构件进行了参数化建模，确保各轮齿的模数、压力角、齿顶高系数等参数完全匹配，保证传动过程中轮齿啮合的精准度，避免出现干涉、卡滞等问题。建模阶段对每一个行星轮的安装轴位、行星架的支撑结构、内齿圈的外圈固定结构都进行了精细化处理，所有装配孔位、定位轴肩的尺寸都经过公差校核，既满足实际装配的工艺要求，也还原了真实行星齿轮机构的装配逻辑。渲染阶段采用金属镀铬材质模拟真实工业行星减速器的金属质感，对轮齿表面做了高光处理，凸显精密加工的金属光泽，同时对机构内部的轴承配合面、轴类零件的阶梯结构做了哑光区分，让整体结构层次更加清晰，能够直观展现内部的传动层级关系。设计过程中重点考量了行星齿轮机构的功率分流特性，三个行星轮均匀分布在太阳轮周围，既保证了传动过程中的载荷均匀分配，也通过结构设计体现出行星传动体积小、扭矩大、传动比范围广的优势，整体结构紧凑，外圈的固定法兰盘做了均匀分布的安装孔设计，还原了实际产品的安装接口特征，可直接用于传动原理演示、结构教学参考以及相关减速器产品的前期设计验证。
