四柱式冷冲压成型模架结构设计

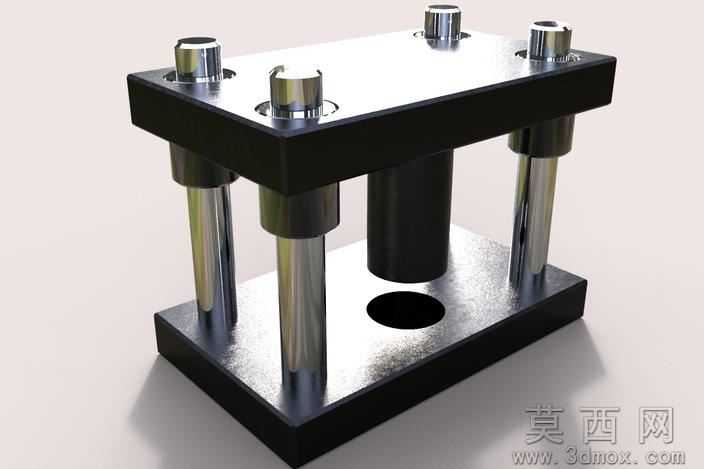

车间里普通冷冲模架最常出的问题，就是连续冲压三千次以上导柱偏磨，轻则冲裁带毛刺，重则啃刀口崩模，这套四柱式模架的导向布局刚好戳中了现场返修的核心痛点。四根镀铬导柱呈矩形对称排布在模座四角，没有采用常见的后侧双导柱省料布局，就是为了抵消连续冲压时的侧向冲裁力，尤其是薄料级进冲压时，卸料板的横向窜动会直接传递到导套上，四角导向能把单根导柱的侧向载荷分摊到四组配合面上，导套的磨损量能降到双导柱结构的三分之一。上下模座的选材没有追求过高的淬火硬度，45钢调质到28-32HRC刚好兼顾刚性和加工便利性，上模座的导套安装孔做了1丝的过盈配合，压装时不用铜棒硬敲，用热装法加热到120度就能轻松套入，冷却后导套的同轴度偏差能控制在0.02毫米以内，不会出现导柱拉伤的问题。中间的模柄安装孔做了沉台定位，不用额外打定位销，装到压力机滑块上时，靠沉台的端面贴合就能保证模柄和滑块的同轴度，换模时间能缩短近二十分钟。下模座中间的漏料孔做了15度的倒角扩口，冲裁下来的废料不会卡在孔壁上，之前遇到过废料堵孔顶坏凹模的事故，这个扩口结构刚好能让废料靠自重顺畅滑落，不用每次停机掏废料。导柱的润滑槽开在非配合段，冲压时润滑油不会顺着导柱流到冲压件表面，避免了后续除油的额外工序，导柱下端的防尘圈卡在下模座的沉槽里，车间里的铁屑粉尘不会进到导套配合面里，日常维护只需要每周注一次锂基脂就能满足连续生产需求。上下模座的连接螺丝孔做了锪平处理，螺丝锁紧后端面不会凸起，叠放模架时不会刮伤相邻模座的安装面，卸料板的安装位预留了0.5毫米的调整间隙，试模时可以根据料厚微调卸料弹簧的压缩量，不用重新铣削安装面。这套结构没有做多余的轻量化减重孔，就是为了保证大吨位冲压时模座的刚性，毕竟冲压时模座的微变形会直接反映到冲裁件的断面质量上，厚重的模座能吸收冲压时的振动，降低车间的冲压噪音，工人操作时的疲劳感也会轻很多。
