可调角度双滚轮锥形支座结构设计

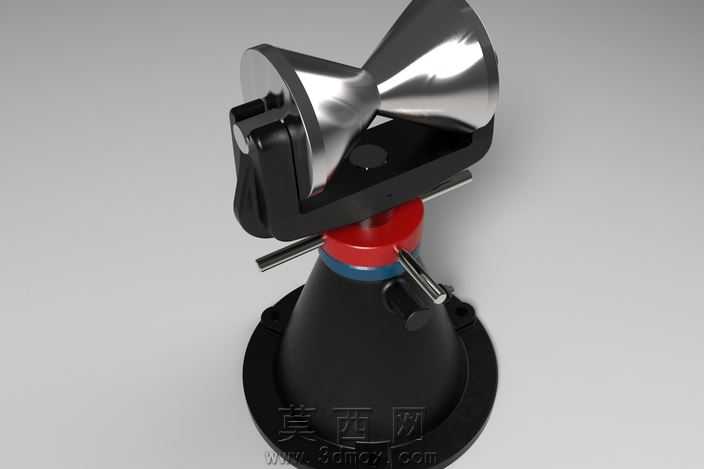

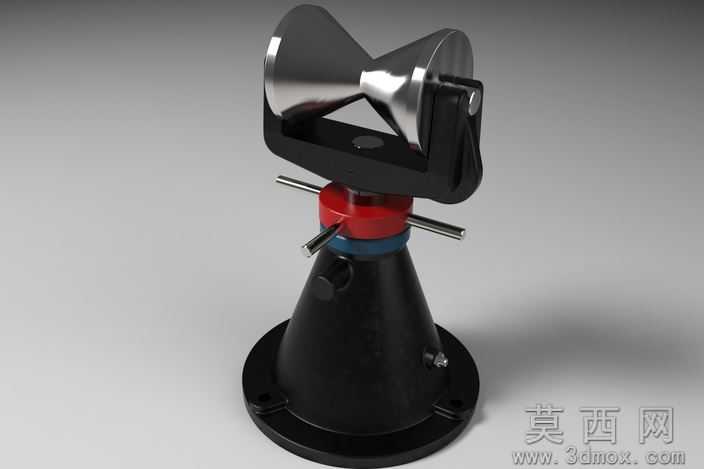

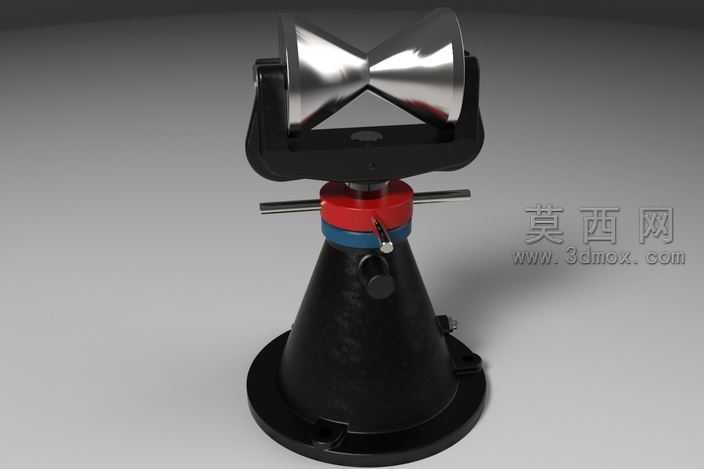

该作品采用三维参数化建模方式完成整体结构设计，建模过程中先从底部基座开始搭建，首先绘制带安装孔的圆形法兰底座，向上延伸出锥形支撑主体，锥面预留调节旋钮与紧固螺钉的安装位，保证底座部分的结构强度与安装适配性。中部设置红、蓝两色的环形调节层，搭配横向伸出的金属调节杆，用于实现上部结构的角度锁紧与方位调整，调节层与锥形主体之间做了限位结构设计，避免调节过程中出现滑脱或转动过量的问题。上部承载结构采用U型支架设计，支架两侧通过销轴连接两个对称布置的金属滚轮，滚轮为双锥面造型，表面做金属抛光质感处理，能够适配不同直径的圆柱形杆件承托需求，滚轮可绕销轴自由转动，同时U型支架可绕中部转轴实现俯仰角度调整，配合中部调节结构可完成多维度的姿态锁定。材质渲染阶段，底座与U型支架部分采用哑光黑色硬质工程塑料质感，表面添加细微的颗粒纹理提升真实感，调节环分别使用高饱和度的哑光红、哑光蓝材质区分功能区域，调节杆、销轴、滚轮部分采用抛光金属材质，添加真实的环境反射与高光效果，还原金属构件的冷硬质感。设计过程中充分考虑了结构的实用性，各部件之间的装配间隙预留合理，既保证活动部件的转动顺畅，又避免间隙过大出现结构晃动，底部法兰的安装孔位置做了沉头处理，能够适配标准内六角螺栓的安装需求，整体结构紧凑，调节逻辑清晰，可作为线缆导向、杆件承托类场景的支撑构件使用，建模时所有特征均保留参数化历史记录，可根据实际使用需求调整底座尺寸、滚轮直径、调节角度范围等参数，适配不同的承载工况。
