气动杠杆式工件夹持机构设计

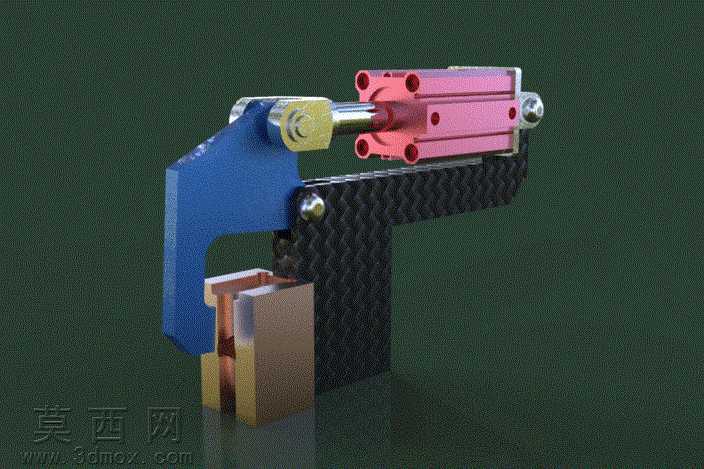

本作品为气动驱动的杠杆式夹持机构三维模型，整体采用模块化设计思路，在三维建模过程中严格遵循机械装配的公差配合规范，对各个零部件的尺寸、装配关系进行了精准定义，确保机构运动过程中无干涉、卡滞问题。模型渲染阶段针对不同零部件的材质特性进行了差异化材质赋予：气动缸体部分采用阳极氧化粉色铝合金材质，还原了工业气动元件的表面质感，表面设置了细微的磨砂颗粒与金属反光属性；杠杆臂采用蓝色喷涂碳钢材质，添加了漆面的轻微光泽与边缘磨损细节，提升模型真实感；夹持基座采用碳纤维纹理板材材质，还原了轻量化高强度基材的编织纹理与哑光质感；夹头部分采用黄铜与抛光钢材组合材质，分别对应导电接触块与刚性夹持面的材质特性，金属反光与粗糙度参数经过反复调试，达到接近实物的渲染效果。结构设计上采用气动推杆作为动力输出源，通过销轴铰接的杠杆结构将气缸的直线推力转化为夹头的摆动夹紧力，杠杆比例经过力学计算优化，在保证足够夹持力的同时缩小了整体机构体积，夹头开口行程可通过气缸行程进行适配调整，能够兼容不同厚度的工件夹持需求。建模过程中对所有铰接位置的销轴、衬套零件都进行了独立建模，还原了实际装配中的紧固件细节，气动缸的进出气接口、安装定位孔也按照标准气动元件尺寸进行绘制，保证模型可直接用于工程参考、装配模拟以及工装方案的可视化展示，整体结构紧凑，运动逻辑清晰，能够直观展示气动夹持的工作原理，可作为自动化工装设计的参考案例使用。
